JunrayzapewniaSzafka kompensacji mocy biernej GGJaby pomóc obiektom przemysłowym poprawić współczynnik mocy, zmniejszyć straty mocy biernej i zoptymalizować dystrybucję mocy niskiego napięcia. Zaprojektowana do zastosowań ze zmiennym obciążeniem elektrycznym, szafa ta automatycznie dostosowuje kompensację mocy biernej, aby zapewnić bardziej stabilną pracę systemu, poprawić wykorzystanie transformatora i pomóc firmom efektywniej zarządzać wydatkami na energię elektryczną.
Szafka kompensacji mocy biernej GGJ jest ważnym elementem systemów dystrybucji energii niskiego napięcia, szczególnie w fabrykach i obiektach handlowych o znacznych obciążeniach indukcyjnych. Przełączając baterie kondensatorów w zależności od zmieniającego się zapotrzebowania na energię elektryczną, kompensuje moc bierną, poprawia współczynnik mocy i zmniejsza zbędny prąd w liniach dystrybucyjnych. Wybór odpowiedniej zdolności kompensacyjnej, metody sterowania i konfiguracji ochrony przed harmonicznymi pomaga zapewnić niezawodne działanie i długoterminową wartość. W tym przewodniku wyjaśniono, jak działa sprzęt, jego specyfikacje techniczne, najważniejsze zalety, typowe zastosowania oraz czynniki, które kupujący powinni wziąć pod uwagę przed zakupem.

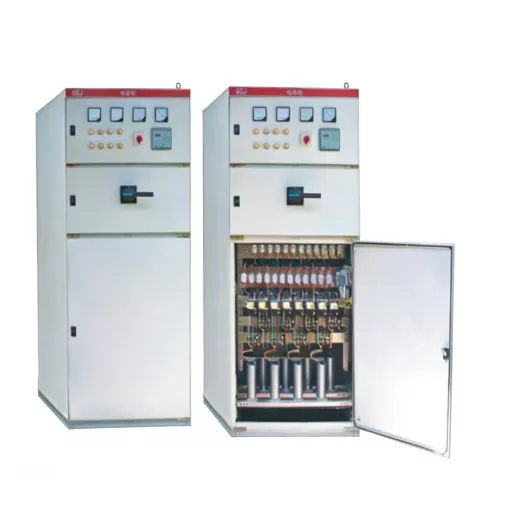

Szafka kompensacji mocy biernej GGJ to zespół elektryczny niskiego napięcia zaprojektowany w celu poprawy współczynnika mocy poprzez kompensację mocy biernej w elektrycznej sieci dystrybucyjnej. Zwykle integruje baterie kondensatorów, komponenty przełączające, kontroler kompensacji, urządzenia zabezpieczające i metalową obudowę w jeden skoordynowany system.
W obiektach przemysłowych urządzenia elektryczne, takie jak silniki indukcyjne, pompy, sprężarki i wentylatory, wymagają mocy biernej w celu wytworzenia pola magnetycznego. Chociaż ta moc jest niezbędna do działania sprzętu, nadmierny prąd bierny zwiększa prąd przepływający przez kable i transformatory, nie przyczyniając się bezpośrednio do użytecznej mocy mechanicznej.
Szafa GGJ rozwiązuje ten problem, dostarczając pojemnościową moc bierną w pobliżu systemu dystrybucyjnego. Zmniejsza to ilość mocy biernej, która musi być pobierana z sieci nadrzędnej i pomaga poprawić ogólny współczynnik mocy.
Produkt Junray jest przeznaczony do fabrycznych systemów dystrybucji energii i innych zastosowań, w których automatyczna kompensacja może wspierać zarządzanie energią i wykorzystanie sprzętu. W zależności od wymagań projektu szafę można skonfigurować pod kątem różnych wydajności kompensacyjnych i warunków instalacji.
Aby uzyskać szczegółowe informacje o produkcie i konfiguracji, odwiedź stronę produktu Szafa kompensacji mocy biernej GGJ.
Zasada działania szafy kompensacji mocy biernej GGJ opiera się na dopasowaniu zapotrzebowania obciążenia na moc bierną z odpowiednim zasilaniem pojemnościowym. Proces ten pomaga zredukować niepotrzebny prąd bierny i poprawia relację pomiędzy mocą czynną a mocą pozorną.
Inteligentny sterownik kompensacji monitoruje parametry elektryczne za pomocą sygnałów pomiarowych napięcia i prądu. Na podstawie zmierzonego współczynnika mocy i skonfigurowanych ustawień sterowania określa, czy należy podłączyć lub odłączyć dodatkowe stopnie kondensatora.
Kiedy fabryka uruchamia dodatkowe silniki lub urządzenia produkcyjne, zapotrzebowanie na moc bierną może wzrosnąć. Sterownik może przełączać odpowiednie stopnie kondensatora, aby zapewnić dodatkową kompensację. Gdy sprzęt się zatrzyma i zapotrzebowanie spadnie, sterownik może odłączyć niepotrzebne stopnie, aby zmniejszyć ryzyko nadmiernej kompensacji.
Współczynnik mocy wskazuje, jak skutecznie system elektryczny przekształca dostarczoną moc pozorną w moc czynną. Niski współczynnik mocy ogólnie oznacza, że do dostarczenia określonej ilości mocy czynnej potrzeba więcej prądu.
Dla uproszczonego układu jednofazowego lub zrównoważonego układu trójfazowego w warunkach sinusoidalnych zależność można wyrazić jako:
Współczynnik mocy = moc czynna / moc pozorna
Poprawa współczynnika mocy może zmniejszyć straty prądowe w kablach i transformatorach, pod warunkiem, że system jest odpowiednio zaprojektowany i obsługiwany. Rzeczywista korzyść zależy od istniejącego profilu obciążenia, rezystancji przewodu, godzin pracy, taryfy za energię elektryczną i ustawień kompensacji.
W instalacjach o znacznych obciążeniach nieliniowych ważne są również pomiary harmonicznych. Baterie kondensatorów mogą oddziaływać z impedancją systemu i potencjalnie wzmacniać określone harmoniczne. Odpowiednio zaprojektowane rozwiązanie może zatem wymagać reaktorów szeregowych lub oddzielnego sprzętu łagodzącego harmoniczne.
Przed zakupem szafy kompensacji mocy biernej GGJ kupujący powinni zapoznać się z jej napięciem znamionowym, częstotliwością, zdolnością kompensacji, strategią sterowania, ochroną obudowy i materiałami konstrukcyjnymi. Parametry te określają, czy sprzęt pasuje do systemu dystrybucji energii elektrycznej i środowiska operacyjnego.
| Parametr | Specyfikacja produktu Junray | Rozważanie wyboru |
|---|---|---|
| Napięcie znamionowe | AC 380 V | Potwierdź zgodność z napięciem dystrybucyjnym w miejscu instalacji. |
| Częstotliwość znamionowa | 50 Hz | Dopasuj częstotliwość lokalnego zasilania. |
| Zdolność do kompensacji | 50–500 kvar, konfigurowalne | Oblicz wymaganą wydajność na podstawie zmierzonego lub oszacowanego zapotrzebowania na obciążenie. |
| Zakres kompensacji współczynnika mocy | 0,8–0,99 | Zdefiniuj cel zgodnie z wymaganiami mediów i warunkami pracy. |
| Tryb przełączania | Inteligentne dynamiczne przełączanie przez zero | Ocenić wahania obciążenia i częstotliwość przełączania. |
| Poziom ochrony | IP30 | Sprawdź, czy środowisko instalacji w pomieszczeniu jest odpowiednie. |
| Materiał szafki | Stal profilowa 8MF i blacha stalowa walcowana na zimno z natryskiem z tworzywa sztucznego | Należy wziąć pod uwagę wytrzymałość konstrukcyjną, narażenie na korozję i dostęp konserwacyjny. |
| Metoda instalacji | Montowany na podłodze | Należy pozostawić wystarczającą przestrzeń do instalacji, wentylacji i serwisowania. |
Uwaga: Dane techniczne opierają się na informacjach o produkcie, do których się odnoszą. Ostateczne parametry, wybór komponentów i ustalenia dotyczące ochrony należy potwierdzić z firmą Junray pod kątem wymagań projektu przed złożeniem zamówienia.
Produkt obsługuje różne układy kompensacji kondensatorów, w tym konfiguracje gwiazda (Y), trójkąt (Δ) i połączone konfiguracje Y+Δ. Opcje komunikacji wymienione dla produktu obejmują interfejsy RS-232/RS-485 oraz opcjonalne moduły bezprzewodowe lub GPRS do komunikacji zdalnej, w zależności od wybranej konfiguracji.
Opcje te pozwalają inżynierom traktować szafę jako część szerszego systemu monitorowania mocy i zarządzania dystrybucją, a nie jako izolowany komponent.
Odpowiednio dobrana szafa kompensacji mocy biernej może zapewnić szereg korzyści operacyjnych i finansowych. Wyniki różnią się w zależności od charakterystyki obciążenia, projektu systemu i lokalnych zasad dotyczących rozliczeń za energię elektryczną.
Automatyczne przełączanie kondensatorów pomaga systemowi dystrybucyjnemu reagować na zmieniające się zapotrzebowanie na moc bierną. Poprawa współczynnika mocy może pomóc obiektom spełnić wymagania dotyczące mediów i w stosownych przypadkach zmniejszyć opłaty związane ze współczynnikiem mocy. Rzeczywiste wyniki należy zweryfikować poprzez pomiary elektryczne po uruchomieniu.
Prąd bierny przyczynia się do strat prądowych w przewodnikach i transformatorach. Redukując prąd bierny dostarczany z urządzeń poprzedzających, kompensacja może obniżyć te straty w odpowiednich warunkach pracy. Wielkość redukcji strat zależy od sieci elektrycznej i lokalizacji sprzętu kompensującego.
Transformatory mają ograniczenia oparte na mocy pozornej, a nie samej mocy czynnej. Gdy moc bierna zajmuje znaczną część dostępnej mocy, transformator może mieć mniejszą moc dostępną dla dodatkowych aktywnych obciążeń. Korygowanie współczynnika mocy może uwolnić pewną pozorną moc na potrzeby produkcji, chociaż rzeczywistą moc użytkową należy nadal sprawdzić pod kątem parametrów znamionowych transformatora i ograniczeń termicznych.
Kompensacja dynamiczna może podążać za zmianami spowodowanymi rozruchem silnika, zmieniającymi się harmonogramami produkcji i różnymi obciążeniami operacyjnymi. Przełączanie przez zero ma na celu redukcję stanów przejściowych przełączania w odpowiednich warunkach pracy. Prawidłowa koordynacja zabezpieczeń i uruchomienie pozostają niezbędne do niezawodnego działania.
Niższy prąd bierny, zmniejszone straty elektryczne i lepszy współczynnik mocy mogą przyczynić się do obniżenia kosztów operacyjnych. Praktyczna ocena inwestycji powinna porównać koszty zakupu i instalacji szafy z oczekiwanymi oszczędnościami, wymaganiami konserwacyjnymi, godzinami pracy i strukturą taryfową energii elektrycznej w obiekcie.
Szafka kompensacji mocy biernej GGJ nadaje się do systemów dystrybucji niskiego napięcia, w których obciążenia indukcyjne powodują znaczne zapotrzebowanie na moc bierną. Typowe zastosowania obejmują następujące.
Obiekty wyposażone w liczne przemienniki częstotliwości, prostowniki, spawarki lub inne obciążenia nieliniowe powinny ocenić zniekształcenia harmoniczne przed zainstalowaniem konwencjonalnej kompensacji kondensatorów. W zależności od wyników pomiarów bardziej odpowiednia do danego zastosowania może być szafka z odpowiednimi dławikami lub dedykowany filtr mocy czynnej.
Dowiedz się więcej o uzupełniających rozwiązaniach w zakresie jakości zasilania na stronie internetowej firmy Junray dotyczącej sprzętu elektrycznego niskiego napięcia.
Wybór właściwej szafy kompensacji mocy biernej GGJ wymaga czegoś więcej niż tylko wybrania wydajności na podstawie rozmiaru transformatora. Inżynierowie powinni ocenić rzeczywiste zapotrzebowanie na moc bierną, zmienność obciążenia, warunki harmoniczne, ograniczenia instalacyjne i obowiązujące wymagania elektryczne.
Zbieraj pomiary jakości energii w reprezentatywnych okresach eksploatacji. Jeśli to możliwe, zanotuj moc czynną, moc bierną, współczynnik mocy, napięcie, prąd i zmiany obciążenia. Pomiary wykonane wyłącznie podczas pracy z niewielkim obciążeniem mogą nie odzwierciedlać kompensacji wymaganej w szczytowych okresach produkcji.
Powszechnie stosowane wstępne obliczenia wymaganej pojemności kondensatora to:
Qc = P × (tan φ₁ - tan φ₂)
Tutaj Qc to wymagana zdolność kompensacji w kvar, P to moc czynna w kW, φ₁ to początkowy kąt współczynnika mocy, a φ₂ to docelowy kąt współczynnika mocy.
Wzór ten pozwala oszacować odpowiednie warunki pracy. Ostateczny projekt powinien uwzględniać rzeczywiste zmiany obciążenia, istniejące baterie kondensatorów, harmoniczne, warunki napięcia i ryzyko nadmiernej kompensacji.
Stopniowo zmieniające się obciążenia mogą być obsługiwane przez konwencjonalne stopniowane przełączanie, podczas gdy szybko zmieniające się obciążenia mogą wymagać szybszej strategii kompensacji. Sposób przełączania należy dobrać odpowiednio do profilu obciążenia i konfiguracji potwierdzonej przez producenta.
W przypadku występowania obciążeń nieliniowych należy wykonać pomiary harmonicznych lub profesjonalną ocenę jakości energii. Przed określeniem szafy należy sprawdzić, czy konieczne są reaktory odstrojone, filtry harmonicznych lub inny sprzęt łagodzący.
Przed złożeniem zamówienia należy potwierdzić:
Prawidłowa instalacja jest niezbędna dla bezpieczeństwa i skuteczności szafy kompensacji mocy biernej GGJ. Sprzęt powinien być instalowany przez wykwalifikowany personel elektryczny zgodnie z zatwierdzonymi rysunkami, instrukcjami producenta i obowiązującymi przepisami lokalnymi.
Chociaż automatyczna kompensacja zmniejsza potrzebę ręcznego przełączania, nie eliminuje ona potrzeby kontroli. Personel zajmujący się konserwacją powinien sprawdzić temperaturę roboczą, ścieżki wentylacji, połączenia elektryczne, stan kondensatorów, alarmy sterownika oraz oznaki nietypowego hałasu lub przegrzania.
Przeglądy elektryczne i konserwacja muszą być wykonywane przez wykwalifikowany personel, stosując odpowiednie procedury izolacji i bezpieczeństwa. Kondensatory mogą utrzymywać ładunek elektryczny po odłączeniu zasilania, dlatego przed rozpoczęciem pracy należy zastosować się do procedur rozładowywania i weryfikacji producenta.
Jego podstawową funkcją jest poprawa współczynnika mocy poprzez dostarczanie pojemnościowej mocy biernej do systemu dystrybucji niskiego napięcia. Może to zmniejszyć prąd bierny poprzedzający, niższe straty związane z prądem i pomóc obiektom w spełnieniu odpowiednich wymagań dotyczących współczynnika mocy.
Wspomniany produkt Junray ma zdolność kompensacji 50–500 kvar, z możliwością dostosowania. Odpowiednią wartość znamionową należy określić na podstawie zmierzonego zapotrzebowania na moc bierną, docelowego współczynnika mocy, profilu obciążenia i warunków harmonicznych.
Może pomóc w zmniejszeniu lub uniknięciu kar związanych ze współczynnikiem mocy, jeśli system kompensacji jest odpowiednio dobrany i obsługiwany. Jednak rzeczywiste wyniki rozliczeń zależą od zasad taryfowych danego przedsiębiorstwa użyteczności publicznej, wzorców popytu i innych obowiązujących opłat. Oszczędności należy oceniać na podstawie danych specyficznych dla danego miejsca, a nie zakładać z góry.
Kompensacja przede wszystkim zmniejsza prąd bierny i może obniżyć straty w dystrybucji energii elektrycznej. Nie eliminuje bezpośrednio energii czynnej wymaganej przez urządzenia produkcyjne. Jakakolwiek redukcja zużycia energii czynnej zależy od unikniętych strat i warunków pracy systemu.
Może to być odpowiednie, ale obiekty wyposażone w przetwornice częstotliwości powinny ocenić zniekształcenia harmoniczne i możliwy rezonans przed wyborem kompensacji kondensatora. W zależności od wyników mogą być wymagane reaktory lub dedykowany sprzęt do łagodzenia harmonicznych.
Kupujący powinni podać istniejący współczynnik mocy, obciążenie czynne, docelowy współczynnik mocy, harmonogram działania, napięcie znamionowe i wszelkie dostępne pomiary jakości energii. Inżynier elektryk lub producent może następnie obliczyć wstępne zapotrzebowanie na kvar i potwierdzić odpowiednią konfigurację.
Podaj wymaganą zdolność kompensacyjną, napięcie i częstotliwość, rysunki systemu dystrybucji, charakterystykę obciążenia, informacje o harmonicznych, wymagania dotyczące obudowy, preferowane komponenty, potrzeby komunikacyjne i miejsce docelowe. Szczegóły te pomagają dostawcy przygotować konfigurację pasującą do projektu.
Szafa kompensacji mocy biernej GGJ może być cenną inwestycją dla obiektów przemysłowych i komercyjnych poszukujących lepszego współczynnika mocy, niższego prądu biernego, lepszego wykorzystania transformatora i bardziej wydajnej dystrybucji niskiego napięcia. Jego skuteczność zależy od dokładnego doboru wydajności, odpowiedniego sterowania przełączaniem, oceny harmonicznych, prawidłowej instalacji i bieżącej kontroli. Oceniając rzeczywiste zapotrzebowanie na energię elektryczną i wymagania projektu przed zakupem, firmy mogą wybrać rozwiązanie kompensacyjne, które wspiera niezawodne działanie i wymierną wartość długoterminową.
Junray oferuje szafy kompensacji mocy biernej GGJ do zastosowań w dystrybucji energii przemysłowej, z konfigurowalną wydajnością kompensacji i opcjami sterowania w celu dostosowania do różnych potrzeb projektu. Jeśli planujesz nową instalację lub modernizację istniejącej instalacji elektrycznej,skontaktuj się z namijuż dziś, aby omówić Twoje wymagania techniczne, poprosić o indywidualną wycenę i znaleźć odpowiednie rozwiązanie w zakresie kompensacji mocy biernej dla swojego obiektu.
