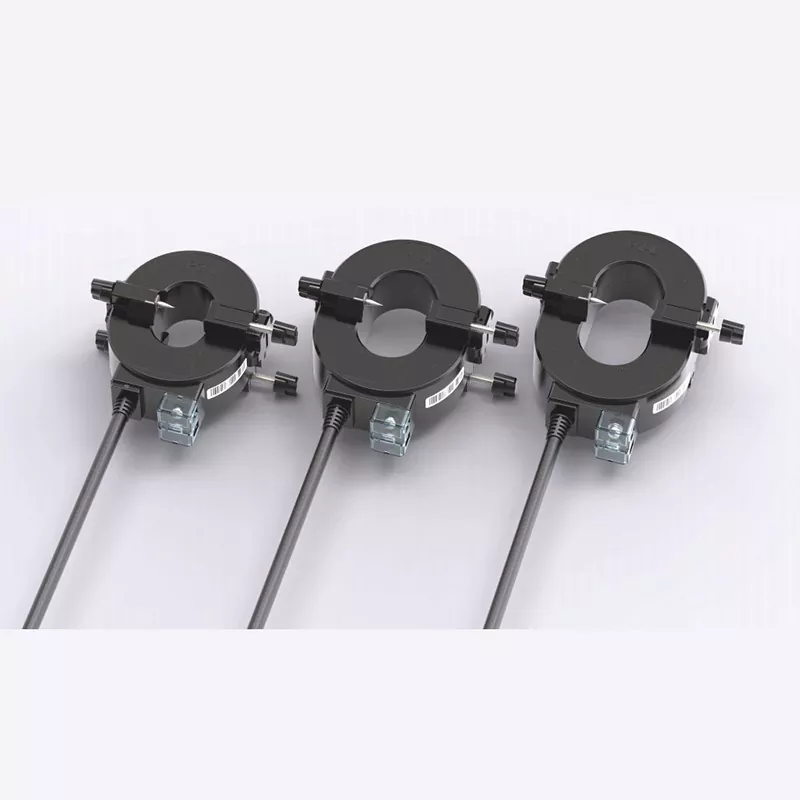

CTHW9 Zewnętrzny wodoodporny przekładnik prądowyjest przeznaczony do niezawodnego pomiaru prądu w systemach dystrybucji energii niskiego napięcia, szczególnie tam, gdzie głównymi problemami są ekspozycja na zewnątrz, ograniczenia związane z modernizacją i ciągła praca. Jako profesjonalny chiński producent i dostawca,Junray Elektrycznyrozwija serię CTHW9 z dzielonym rdzeniem, symetrycznym dwuśrubowym mechanizmem blokującym, rdzeniem ze stali krzemowej o wysokiej przepuszczalności i stopniem ochrony IP65, aby zapewnić dokładne monitorowanie bez konieczności demontażu kabla lub wyłączania systemu.
Rosnące zapotrzebowanie na inteligentne zarządzanie energią elektryczną sprawiło, że niezawodny pomiar prądu stał się niezbędny w obiektach przemysłowych, budynkach komercyjnych, zewnętrznych skrzynkach rozdzielczych i inteligentnych sieciach energetycznych. Tradycyjne przekładniki prądowe mogą być trudne w instalacji, jeśli nie można odłączyć istniejących kabli lub gdy sprzęt działa w sposób ciągły.
Wodoodporny przekładnik prądowy CTHW9 Outdoor pozwala sprostać tym wyzwaniom dzięki konstrukcji zaciskowej i konstrukcji odpornej na warunki atmosferyczne. Jego liczne opcje apertury obsługują kable niskiego napięcia o różnych średnicach, podczas gdy rdzeń ze stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności pomaga zapewnić stabilne pozyskiwanie prądu. W zależności od konfiguracji transformator może obsługiwać aplikacje pomiarowe z dokładnością klasy 0,5 lub klasy 1 lub być dostosowany do wykrywania prądu różnicowego o składowej zerowej.
Przekładnik prądowy, powszechnie nazywany przekładnikiem prądowym, przekształca prąd przepływający przez przewód pierwotny na mierzalny sygnał wtórny, który może być wykorzystany przez mierniki, systemy monitorowania, sprzęt ochronny i inteligentne platformy zarządzania energią.
TheCTHW9 Zewnętrzny wodoodporny przekładnik prądowyzostał opracowany specjalnie do zastosowań związanych z monitorowaniem i modernizacją kabli niskiego napięcia. W przeciwieństwie do konwencjonalnych przekładników prądowych z otworami przelotowymi, które mogą wymagać odłączenia kabla lub znacznych modyfikacji, jego konstrukcja z dzielonym rdzeniem umożliwia otwarcie urządzenia, umieszczenie wokół istniejącego kabla i bezpieczne zamknięcie.
To sprawia, że jest to szczególnie cenne, gdy infrastruktura elektryczna musi pozostać sprawna. Przemysłowe linie produkcyjne, obiekty handlowe, centra logistyczne i zewnętrzne systemy dystrybucji mogą zatem wprowadzić dodatkowe punkty monitorowania prądu przy znacznie mniejszych zakłóceniach.
Zgodnie z informacjami o produkcie Junray Electrical, seria CTHW9 jest przeznaczona do zastosowań obejmujących pomiar dystrybucji energii niskiego napięcia, monitorowanie zużycia energii, ochronę przed prądem różnicowym, monitorowanie mocy ze względu na bezpieczeństwo przeciwpożarowe i inteligentne systemy dystrybucji energii.
CTHW9 wykorzystuje symetryczny mechanizm blokujący z podwójną śrubą. Podczas instalacji obie strony można dokręcać naprzemiennie, co pomaga równomiernie rozłożyć siłę mechaniczną na obudowę transformatora.
Taka konstrukcja zapewnia bliski kontakt na interfejsie rdzenia i zmniejsza potencjalne problemy z wyrównaniem. Trzpienie blokujące zapobiegają również ślizganiu się lub obracaniu transformatora wokół kabla, co jest szczególnie przydatne w środowiskach narażonych na wibracje powodowane przez silniki, wentylatory i inny sprzęt.
W różnych systemach elektrycznych stosowane są kable o różnych średnicach, dlatego uniwersalny przekładnik prądowy rzadko jest praktyczny. Seria CTHW9 zapewnia różne rozmiary otworów wewnętrznych w celu dopasowania do różnych kabli niskiego napięcia.
W transformatorze zastosowano rdzeń ze stali krzemowej o ziarnie zorientowanym, charakteryzujący się wysoką przenikalnością magnetyczną i niskimi stratami magnetycznymi. Obsługuje to szeroki liniowy zakres roboczy i pomaga utrzymać stabilną wydajność pomiarów w środowiskach, w których mogą występować zakłócenia elektromagnetyczne.
Do zastosowań pomiarowych CTHW9 można skonfigurować do akwizycji prądu klasy 0,5 lub klasy 1. W przypadku projektów zorientowanych na ochronę można go również dostosować jako przekładnik prądowy o składowej zerowej do wykrywania prądu różnicowego.
Zewnętrzny sprzęt elektryczny musi być odporny na wilgoć, kurz, zmiany temperatury i długotrwałe narażenie na działanie środowiska. W obudowie CTHW9 zastosowano wysokowytrzymałe, trudnopalne tworzywo sztuczne, a wewnątrz zastosowano próżniowe zalanie żywicą epoksydową.
Powstała konstrukcja o stopniu ochrony IP65 zapewnia ochronę przed wnikaniem kurzu i strumieniami wody, pomagając transformatorowi niezawodnie pracować w zewnętrznych skrzynkach rozdzielczych, zakładach przemysłowych, podziemnych tunelach użytkowych i wilgotnych szybach elektrycznych.
CTHW9 zawiera również kilka szczegółów związanych z instalacją:
Kupując przekładnik prądowy, inżynierowie elektrycy powinni ocenić więcej niż prąd znamionowy. Rozmiar apertury, dokładność, zamierzona funkcja, środowisko instalacji i konfiguracja wtórna wpływają na to, czy przekładnik prądowy jest odpowiedni dla konkretnego projektu.
| Przedmiot | Charakterystyka CTHW9 | Typowa wartość zastosowania |
|---|---|---|
| Typ produktu | Zewnętrzny wodoodporny przekładnik prądowy z dzielonym rdzeniem | Monitorowanie kabli niskiego napięcia |
| Aktualny zakres | Około. 5A–4000A, w zależności od modelu | Obwody małe i wysokoprądowe |
| Dokładność | Klasa 0,5 lub klasa 1 dla konfiguracji pomiarowych | Monitorowanie i pomiary energii |
| Materiał rdzenia | Stal krzemowa o zorientowanym ziarnie | Stabilna wydajność magnetyczna |
| Ocena ochrony | IP65 | Środowiska zewnętrzne i wilgotne |
| Instalacja | Konstrukcja zaciskowa z dzielonym rdzeniem | Modernizacja istniejącego systemu |
| Personalizacja | Parametry współczynnika, apertury, wyjścia i sekwencji zerowej | Wymagania specyficzne dla projektu |
Ponieważ dokładne parametry elektryczne zależą od wybranego modelu i zastosowania, kupujący powinni potwierdzić wymaganą przekładnię prądową, zewnętrzną średnicę kabla, moc wyjściową wtórną, klasę dokładności i wymagania dotyczące ochrony przed złożeniem zamówienia.
Połączenie instalacji z dzielonym rdzeniem i ochrony środowiska sprawia, że CTHW9 nadaje się do szerokiego zakresu scenariuszy monitorowania mocy.
Starsze fabryki i budynki komercyjne mogą mieć funkcjonujące systemy dystrybucji bez wystarczających podliczników. Zainstalowanie dodatkowych przekładników prądowych może zapewnić dane dotyczące prądu na poziomie obwodu bez konieczności wprowadzania rozległych modyfikacji istniejących kabli.
Linie produkcyjne, sprężarki powietrza, urządzenia użyteczności publicznej i inne duże obciążenia elektryczne można monitorować indywidualnie. Bieżące dane mogą następnie wspierać statystyki energii, analizę obciążenia i poprawę efektywności energetycznej.
Po skonfigurowaniu jako przekładnik prądowy o składowej zerowej urządzenie może wykrywać prąd różnicowy i współpracować z urządzeniami zabezpieczającymi przed upływem prądu. Dzięki temu jest przydatny do monitorowania bezpieczeństwa elektrycznego.
Obwody mocy przeciwpożarowej wymagają niezawodnego monitorowania stanu pracy. CTHW9 można włączyć do architektur monitorowania, które śledzą prąd i prąd różnicowy w odpowiednich obwodach dystrybucyjnych.
Przekładniki prądowe są podstawowymi elementami czujnikowymi w cyfrowych systemach zasilania. Sygnały pomiarowe CTHW9 można zintegrować z platformami monitorowania mocy i terminalami IoT, aby wspierać zdalne gromadzenie danych, analizę trendów i wczesne wykrywanie usterek.
Konstrukcja z dzielonym rdzeniem ma na celu uproszczenie instalacji w terenie, ale prace elektryczne muszą być zawsze wykonywane przez odpowiednio wykwalifikowany personel, zgodnie z obowiązującymi procedurami bezpieczeństwa.
Jednym z ważnych wymogów bezpieczeństwa jest to, że obwód wtórny przekładnika prądowego nie może pozostać otwarty, gdy obwód pierwotny jest pod napięciem. Indukowane wysokie napięcie może spowodować poważne zagrożenie bezpieczeństwa. Dlatego podczas instalacji i konserwacji należy przestrzegać odpowiednich procedur zwierania przekładników prądowych i testowania.
W przypadku inżynierów i zespołów zakupowych porównujących dostawców przekładników prądowych przed wyborem modelu należy sprawdzić następujące czynniki:
ProfesjonalistaProducent przekładników prądowych w Chinachpowinien także być w stanie zapewnić pomoc techniczną w zakresie wyboru, a nie po prostu dostarczać standardowy komponent.
Projekt modernizacji inteligentnego parku logistycznego w Xiaoshan w Hangzhou pokazuje wartość technologii wykrywania prądu z dzielonym rdzeniem w działającym obiekcie. W obiekcie znajdowały się 172 obwody dystrybucyjne niskiego napięcia, a roczne koszty energii elektrycznej przekraczały 3,2 miliona RMB. Ponieważ operacje w łańcuchu chłodniczym i automatyczne sortowanie nie tolerowały długotrwałych przestojów, tradycyjne metody modernizacji polegające na odłączaniu kabli były niepraktyczne.
W projekcie wykorzystano przekładniki prądowe z dzielonym rdzeniem, aby zapewnić monitorowanie poziomu obwodu bez przerywania zasilania. Powstały system obsługiwał strefowe rozliczanie energii elektrycznej, alarmy o nieprawidłowym obciążeniu i analizę zużycia energii.
| Czynnik projektu | Zgłoszony wynik |
|---|---|
| Punkty Monitorowania | 172 obwody niskiego napięcia |
| Średni czas instalacji | Około 8 minut na jednostkę |
| Redukcja kosztów modernizacji | Około 35% |
| Miesięczne oszczędności energii | Około 18 000 kWh |
| Prognozowane roczne oszczędności w kosztach energii elektrycznej | Ponad 200 000 juanów |
| Integralność CT po modernizacji | 100% od lipca 2026 r |
Projekt ilustruje ważną zasadę: dla działającego obiektu wartość przekładnika prądowego nie ogranicza się do dokładności pomiaru. Wydajność instalacji, ciągłość systemu, możliwość dostosowania przestrzeni, ochrona środowiska i kompatybilność z inteligentnymi platformami monitorującymi mogą mieć wpływ na całkowitą wartość projektu.
W przypadku elektrycznych urządzeń monitorujących niezbędna jest stała jakość produkcji, ponieważ błędy pomiarowe lub problemy z izolacją mogą mieć wpływ na dalsze funkcje monitorowania i zabezpieczenia.
Junray Elektryczny oświadcza, że seria CTHW9 przed wysyłką przechodzi testy, w tym kalibrację dokładności, testy wytrzymywanego napięcia przy częstotliwości sieciowej oraz kontrole wydajności izolacji. Firma zapewnia również dostosowanie współczynników prądu, wymiarów apertury, konfiguracji wyjściowych i parametrów sekwencji zerowej.
Produkt jest wspierany przez profesjonalny zespół techniczny w zakresie wyboru modelu i pomocy technicznej po sprzedaży, a podana gwarancja na produkt wynosi jeden rok. Czynniki te mogą być szczególnie cenne dla wykonawców prac inżynieryjnych i dystrybutorów kupujących przekładniki prądowe do konfiguracji wielu projektów.
CTHW9 łączy w sobie ognioodporną obudowę z tworzywa sztucznego z próżniowym zalaniem żywicą epoksydową i stopień ochrony IP65. Jego uszczelniona konstrukcja pomaga chronić elementy wewnętrzne przed kurzem, wilgocią i korozją w odpowiednich instalacjach zewnętrznych.
Nie. Konstrukcja z dzielonym rdzeniem umożliwia zaciskanie wokół istniejącego kabla niskiego napięcia, co może znacznie uprościć projekty modernizacyjne, w których niepożądane jest przecięcie kabla lub długotrwała przerwa w zasilaniu.
W zależności od wybranego modelu i konfiguracji, seria jest przeznaczona do zastosowań związanych z akwizycją prądu w zakresie od około 5A do 4000A. Należy wybrać właściwy współczynnik zgodnie z rzeczywistymi wymaganiami obwodu.
Tak. Produkt można dostosować jako przekładnik prądowy o składowej zerowej do wykrywania prądu różnicowego i można go połączyć z odpowiednim sprzętem zabezpieczającym przed upływem lub monitorującym bezpieczeństwo przeciwpożarowe.
Zmierz rzeczywistą średnicę zewnętrzną kabla i wybierz otwór, który umożliwi prawidłowe osadzenie kabla w przekładniku prądowym bez nadmiernego luzu lub zakłóceń mechanicznych. W przypadku wyboru konkretnego projektu należy skonsultować się z producentem w sprawie wymiarów kabli i aktualnych wymagań.
Tak. Junray Electrical twierdzi, że współczynniki prądu, rozmiary apertury, konfiguracje wyjściowe i parametry składowej zerowej można dostosować do wymagań projektu.
TheCTHW9 Zewnętrzny wodoodporny przekładnik prądowyłączy w sobie instalację z dzielonym rdzeniem, symetryczne blokowanie podwójną śrubą, technologię rdzenia magnetycznego o wysokiej przenikalności, stopień ochrony IP65 i elastyczne opcje konfiguracji, aby sprostać praktycznym wyzwaniom nowoczesnego monitorowania mocy niskiego napięcia. Jego zdolność do wspierania projektów modernizacyjnych bez demontażu kabli sprawia, że jest on szczególnie przydatny w obiektach przemysłowych, budynkach komercyjnych, zewnętrznych systemach dystrybucji, projektach zarządzania energią i inteligentnych zastosowaniach energetycznych.
Dla kupujących poszukujących niezawodnegoDostawca, producent lub fabryka z Chinw przypadku niestandardowych rozwiązań przekładników prądowych Junray Electrical może zapewnić wskazówki dotyczące wyboru produktu i dostosowania zorientowanego na projekt. Jeśli planujesz nowy system monitorowania mocy lub modernizujesz istniejącą sieć dystrybucyjną,skontaktuj się z namiz Twoim współczynnikiem prądu, średnicą kabla, wymaganiami dotyczącymi dokładności, środowiskiem instalacji i scenariuszem zastosowania, aby otrzymać odpowiednie rozwiązanie CTHW9 i profesjonalną pomoc techniczną.
