Junray ElektrycznyprodukujeZewnętrzny wodoodporny przekładnik prądowy Cthw6do modernizacji dystrybucji energii niskiego napięcia, monitorowania energii, pomiarów i zastosowań ochronnych. Konstrukcja z dzielonym rdzeniem umożliwia instalację wokół istniejących kabli lub szyn zbiorczych bez konieczności przecinania przewodów, co pomaga skrócić czas instalacji i uniknąć niepotrzebnych przerw w dostawie prądu.
Przekładnik prądowy jest ważnym elementem czujnikowym do pomiaru i monitorowania prądu elektrycznego w systemach dystrybucyjnych. Jednakże w przypadku istniejących obiektów instalacja konwencjonalnych transformatorów z zamkniętym rdzeniem może wymagać odłączenia kabli, usunięcia szyn zbiorczych lub planowanych przestojów. Konstrukcja CTHW6 odpowiada na te wyzwania dzięki strukturze z dzielonym rdzeniem typu otwartego i zamkniętego, precyzyjnemu rdzeniowi magnetycznemu, izolowanej, trudnopalnej obudowie i wodoodpornej konstrukcji połączeń. Dzięki tym cechom nadaje się do stosowania w zakładach przemysłowych, budynkach komercyjnych, szafach rozdzielczych, systemach fotowoltaicznych, magazynowaniu energii i infrastrukturze ładowania pojazdów elektrycznych, gdzie ważne jest niezawodne pobieranie prądu i wygodna instalacja modernizacyjna.
Spis treści
- Co to jest zewnętrzny wodoodporny przekładnik prądowy Cthw6?
- Dlaczego konstrukcja z dzielonym rdzeniem jest ważna przy modernizacji dystrybucji zasilania?
- Jakie kluczowe funkcje zapewniają niezawodny pomiar prądu?
- Cechy techniczne Cthw6 w skrócie
- Jak jest zainstalowany transformator?
- Gdzie można zastosować transformator?
- Co kupujący powinni wziąć pod uwagę przed wyborem?
- Co pokazuje aplikacja dotycząca prawdziwej modernizacji?
- Często zadawane pytania

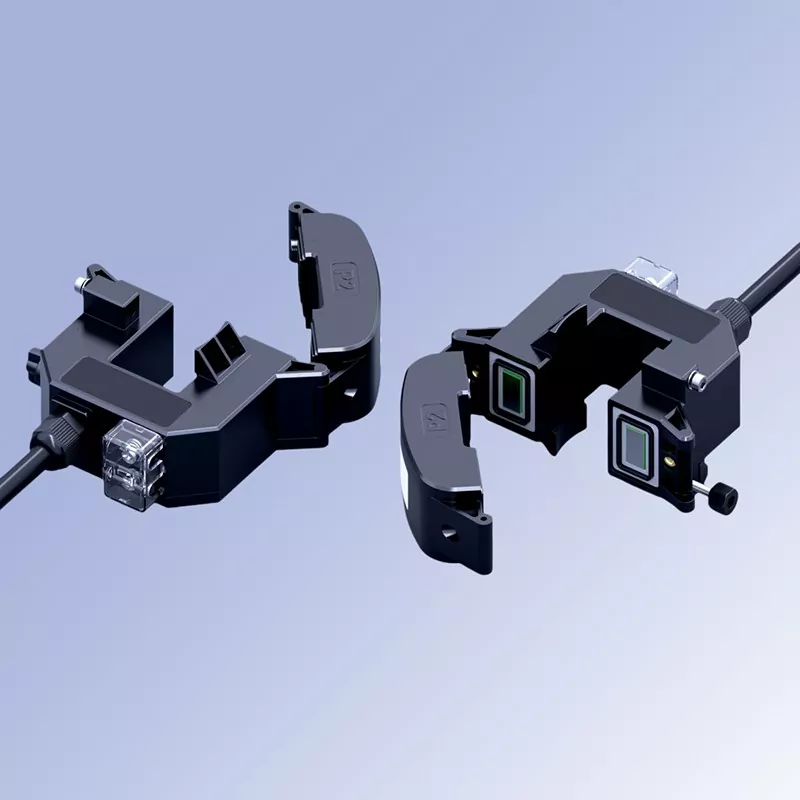

Co to jest zewnętrzny wodoodporny przekładnik prądowy Cthw6?
Przekładnik prądowy, powszechnie nazywany przekładnikiem prądowym, przekształca wysoki prąd pierwotny na mniejszy prąd wtórny, który można bezpiecznie zmierzyć za pomocą mierników, zacisków monitorujących lub urządzeń zabezpieczających. W systemach dystrybucji niskiego napięcia umożliwia to operatorom uzyskanie użytecznych danych elektrycznych bez bezpośredniego podłączania czułego sprzętu pomiarowego do pełnego prądu pierwotnego.
Seria CTHW6 została zaprojektowana specjalnie do zastosowań, w których istniejące obwody zasilania wymagają monitorowania lub modernizacji. W przeciwieństwie do tradycyjnych transformatorów z rdzeniem stałym, jego konstrukcję z dzielonym rdzeniem można otworzyć i zacisnąć wokół istniejącego kabla lub szyny zbiorczej. To sprawia, że jest to szczególnie przydatne, gdy infrastruktura elektryczna już działa, a intensywna wymiana okablowania jest niepożądana.
Konstrukcja przeznaczona do zastosowań zewnętrznych łączy w sobie izolowaną obudowę z tworzywa sztucznego z wewnętrzną powłoką epoksydową i wodoodpornym złączem kablowym. Te elementy konstrukcyjne pomagają transformatorowi wytrzymać wilgoć, kurz, zmiany temperatury i inne warunki występujące w urządzeniach dystrybucyjnych i instalacjach zewnętrznych.
Dlaczego konstrukcja z dzielonym rdzeniem jest ważna przy modernizacji dystrybucji zasilania?
Projekty modernizacyjne mają inne wymagania niż nowe instalacje elektryczne. Podczas montażu nowej szafy rozdzielczej inżynierowie mogą zarezerwować miejsce i zainstalować konwencjonalne transformatory przelotowe przed podłączeniem zasilania. Istniejący obiekt może nie zapewniać takiej elastyczności.
Tradycyjna instalacja może obejmować odłączenie przewodów lub demontaż szyn zbiorczych. W zależności od obiektu może to skutkować przerwami w produkcji, dodatkową pracą i skomplikowaną koordynacją przestojów. Transformator z dzielonym rdzeniem zapewnia inne podejście: obudowa otwiera się, przewodnik jest umieszczany przez otwór, a obudowa jest zamknięta i zablokowana.
Kluczowe korzyści z modernizacji
- Mniej zakłóceń w instalacji:Aby zastosować metodę instalacji z dzielonym rdzeniem, nie trzeba przycinać istniejących kabli.
- Szybsza instalacja w terenie:Konstrukcja typu open-close upraszcza umieszczanie wokół istniejących przewodów.
- Niższe wymagania dotyczące modyfikacji:Istniejące układy dystrybucji można zachować zamiast gruntownie przebudowywać.
- Elastyczne aktualizacje monitorowania:Do istniejących obwodów można wprowadzić dodatkowe wykrywanie prądu.
- Większa przydatność do obiektów operacyjnych:Jest to przydatne, gdy minimalizacja planowanych przestojów jest ważnym wymogiem projektu.
W przypadku prac elektrycznych o krytycznym znaczeniu dla bezpieczeństwa instalację powinien zawsze wykonywać odpowiednio wykwalifikowany personel, zgodnie z obowiązującymi procedurami bezpieczeństwa elektrycznego. Konstrukcja z dzielonym rdzeniem poprawia wygodę instalacji, ale nie eliminuje konieczności stosowania bezpiecznych praktyk pracy.
Jakie kluczowe funkcje zapewniają niezawodny pomiar prądu?
Precyzyjny rdzeń magnetyczny
W transformatorze zastosowano rdzeń ze stali krzemowej o ziarnie zorientowanym, zaprojektowany tak, aby zapewnić wysoką przenikalność magnetyczną, niskie straty magnetyczne i szeroki liniowy zakres pracy. Informacje o produkcie określają dokładność pomiaru klasy 0,5/0,5S, wspierającą zastosowania, w których do pomiaru i monitorowania wymagane są stabilne dane prądowe.
Bezpieczne blokowanie mechaniczne
Po umieszczeniu przewodu w otworze, obie części obudowy są zamykane i zabezpieczane śrubą blokującą. Prawidłowe zamknięcie pomaga zachować spójne ustawienie rdzenia magnetycznego, co jest ważne dla stabilności pomiaru.
Obudowa izolowana ognioodpornie
Obudowa wykonana jest z wytrzymałego, trudnopalnego tworzywa konstrukcyjnego. Wewnętrzna, wylewana próżniowo kapsułka epoksydowa zapewnia dodatkową ochronę przed wilgocią, kurzem i korozją, jednocześnie poprawiając właściwości izolacyjne.
Wyraźna identyfikacja polaryzacji
Oznaczenia P1/P2 i wskaźniki polaryzacji zacisków wtórnych są wyraźnie oznaczone na produkcie. Pomaga to technikom w prawidłowym wykonaniu połączeń pierwotnych i wtórnych podczas instalacji i uruchamiania.
Wodoodporne połączenie kablowe
Na złączu wyjściowym znajduje się wodoodporny dławik kablowy. W przypadku instalacji zewnętrznych lub szczególnie wilgotnych dodatkowe uszczelnienie połączeń przewodów może dodatkowo poprawić ochronę środowiska.
Cechy techniczne Cthw6 w skrócie
| Funkcja | Projekt CTHW6 | Wartość praktyczna |
|---|---|---|
| Struktura | Konstrukcja z dzielonym rdzeniem, konstrukcja typu open-close | Wygodna instalacja modernizacyjna wokół istniejących przewodów |
| Instalacja | Konstrukcja zaciskowa ze śrubą blokującą | Zmniejsza modyfikację kabli i złożoność instalacji |
| Dokładność | Klasa 0,5/0,5 S | Obsługuje dokładne pomiary i monitorowanie prądu |
| Materiał rdzenia | Stal krzemowa o ziarnie zorientowanym | Wysoka przepuszczalność i stabilna wydajność magnetyczna |
| Mieszkania | Trudnopalne tworzywo konstrukcyjne | Izolacja, odporność na uderzenia i trwałość środowiska |
| Hermetyzacja | Żywica epoksydowa wylewana próżniowo | Zwiększa odporność na wilgoć, kurz i korozję |
| Połączenie | Wodoodporny dławik kablowy | Pomaga chronić połączenie wyjściowe w wymagających środowiskach |
| Aplikacje | Pomiary, monitorowanie, zabezpieczenia, modernizacje | Nadaje się do różnorodnych projektów dystrybucji niskiego napięcia |
Przed złożeniem zamówienia kupujący powinni potwierdzić wymagany współczynnik transformacji, wymiary apertury, typ przewodu, klasę dokładności, środowisko instalacji i wymagania dotyczące mocy wtórnej. Niestandardowe specyfikacje niestandardowe można również omówić zgodnie z wymaganiami projektu.
Jak jest zainstalowany transformator?
Konstrukcja typu open-close ma na celu uproszczenie instalacji w terenie. Typowa sekwencja instalacji obejmuje następujące kroki:
- Poluzuj boczną śrubę blokującą i otwórz obudowę transformatora.
- Umieść kabel lub szynę zbiorczą przez środek otworu.
- Upewnij się, że przewodnik jest prawidłowo wycentrowany i nie koliduje z obudową.
- Zamknąć górną i dolną część i mocno dokręcić śrubę blokującą.
- Otwórz przezroczystą osłonę zacisków i podłącz okablowanie wtórne zgodnie z oznaczeniami biegunów.
- Przed uruchomieniem sprawdzić zamknięcie mechaniczne, okablowanie, izolację i sygnał pomiarowy.
Jednym z ważnych punktów bezpieczeństwa jest to, że obwód wtórny przekładnika prądowego nie powinien pozostać otwarty, gdy przewód pierwotny jest pod napięciem. Otwarty obwód wtórny może generować niebezpieczne napięcie. Dlatego też wykwalifikowani elektrycy powinni przestrzegać instrukcji producenta i obowiązujących wymogów bezpieczeństwa elektrycznego podczas instalacji, testowania i konserwacji.
Gdzie można zastosować transformator?
Połączenie instalacji z dzielonym rdzeniem i ochrony środowiska sprawia, że CTHW6 nadaje się do szerokiego zakresu zastosowań monitorowania elektrycznego niskiego napięcia.
Monitorowanie mocy przemysłowej
Linie produkcyjne, pompy, wentylatory, sprężarki, obrabiarki i inne obciążenia elektryczne można monitorować za pomocą pomiaru prądu. Dane te mogą pomóc w analizie działania sprzętu i zarządzaniu energią.
Dystrybucja handlowa i budowlana
Budynki biurowe, kompleksy handlowe, szpitale i centra danych często zawierają wiele obwodów odgałęzionych, które wymagają monitorowania. Transformatory z dzielonym rdzeniem mogą uprościć modernizację istniejących systemów dystrybucyjnych.
Inteligentna dystrybucja mocy
Transformator można zintegrować z wielofunkcyjnymi miernikami mocy, inteligentnymi terminalami monitorującymi i innym sprzętem do monitorowania elektrycznego w celu wspomagania gromadzenia danych bieżących i zdalnego monitorowania.
Infrastruktura energii odnawialnej i pojazdów elektrycznych
Szafy podłączone do sieci fotowoltaicznej, systemy magazynowania energii i infrastruktura ładowania pojazdów elektrycznych mogą wymagać wykrywania prądu w celu monitorowania operacyjnego i ochrony. Odpowiedni współczynnik przekładnika prądowego i wymiary mechaniczne należy dobrać odpowiednio do rzeczywistego obwodu.
Modernizacje systemu dystrybucji
Szczególnie istotnym zastosowaniem są starzejące się instalacje elektryczne. Zamiast przeprojektowywać całą szafę rozdzielczą, inżynierowie mogą dodać monitorowanie prądu do wybranych obwodów, korzystając z odpowiedniej konfiguracji z dzielonym rdzeniem.
Co kupujący powinni wziąć pod uwagę przed wyborem?
Wybór przekładnika prądowego powinien rozpocząć się od wymagań elektrycznych i mechanicznych obwodu docelowego, a nie po prostu wybierać model na podstawie wyglądu. Przed zakupem należy potwierdzić następujące punkty:
- Prąd pierwotny:Potwierdź normalny i maksymalny prąd obwodu.
- Aktualny współczynnik:Dopasuj przekładnię CT do licznika, urządzenia monitorującego lub systemu zabezpieczającego.
- Rozmiar przysłony:Upewnij się, że kabel lub szyna zbiorcza mogą przejść przez otwór bez zakłóceń.
- Konfiguracja przewodnika:Sprawdź, czy w instalacji zastosowano kabel okrągły czy prostokątną szynę zbiorczą.
- Wymagania dotyczące dokładności:Określ, czy projekt wymaga standardowej dokładności pomiaru, czy bardziej specjalistycznej specyfikacji pomiaru.
- Warunki środowiskowe:Weź pod uwagę ekspozycję na zewnątrz, wilgotność, kurz, temperaturę, wibracje i możliwe zanieczyszczenie chemiczne.
- Połączenie wtórne:Potwierdź konfigurację terminala i wymagania dotyczące polaryzacji podłączonego urządzenia.
- Miejsce instalacji:Sprawdź, czy dostępny jest wystarczający prześwit do otwierania i blokowania obudowy z dzielonym rdzeniem.
Rzetelny dostawca powinien być w stanie zapewnić pomoc w wyborze modelu w oparciu o te parametry. Jest to szczególnie cenne w przypadku projektów modernizacyjnych obejmujących wiele różnych rozmiarów kabli lub parametrów obwodów.
Co pokazuje aplikacja dotycząca prawdziwej modernizacji?
Udokumentowany projekt modernizacji obejmujący fabrykę precyzyjnego sprzętu i formowania wtryskowego w Dongguan ilustruje praktyczną wartość przekładników prądowych z dzielonym rdzeniem. W obiekcie znajdowało się 86 obwodów rozdzielczych niskiego napięcia obsługujących formowanie wtryskowe, tłoczenie, obróbkę form, chłodzenie, podnoszenie, oświetlenie i inne obciążenia.
W istniejącym systemie brakowało odpowiedniego monitorowania prądu różnicowego w obwodzie odgałęzionym. Konwencjonalne metody modernizacji wymagałyby szeroko zakrojonych modyfikacji przewodów i przestojów w produkcji. Dlatego w projekcie wykorzystano otwieralne transformatory z dzielonym rdzeniem, dobrane według wymiarów przewodnika.
Według informacji projektowych opublikowanych przez Junray Electrical, montaż i uruchomienie wszystkich 86 jednostek zakończono w ciągu pięciu dni. Następnie system zapewnił monitorowanie prądu różnicowego na poziomie gałęzi, umożliwiając szybszą identyfikację nieprawidłowych obwodów. W ramach projektu zgłoszono również, że po modernizacji czas rozwiązywania problemów spadł ze średnio 3,5 godziny do mniej niż 20 minut.
Ten przykład ilustruje ważną zasadę planowania modernizacji instalacji elektrycznej: wartość przekładnika prądowego nie ogranicza się do jego funkcji pomiarowej. Metoda instalacji, odporność na warunki środowiskowe, kompatybilność ze sprzętem monitorującym i łatwość konserwacji mogą mieć wpływ na ogólną skuteczność modernizacji dystrybucji.
Aby uzyskać dodatkowe informacje o produkcie, kupujący mogą zapoznać się ze stroną produktu Zewnętrzny wodoodporny przekładnik prądowy Cthw6 i zapoznać się z asortymentem przekładników firmy Junray Electrical spełniających różne wymagania w zakresie monitorowania elektrycznego.
Często zadawane pytania
Jaka jest główna zaleta przekładnika prądowego z dzielonym rdzeniem CTHW6?
Główną zaletą instalacji jest konstrukcja typu open-close, która umożliwia umieszczenie transformatora wokół istniejącego kabla lub szyny zbiorczej bez konieczności przecinania przewodu. Dzięki temu jest przydatny w projektach modernizacji i monitorowania dystrybucji niskiego napięcia.
Czy CTHW6 można używać na zewnątrz?
Tak. Produkt jest przeznaczony do zastosowań zewnętrznych i zawiera izolowaną obudowę z tworzywa sztucznego, powłokę epoksydową i wodoodporne złącze kablowe. W przypadku zacisków przewodów w szczególnie wilgotnym środowisku może być zalecane dodatkowe uszczelnienie.
Jaką klasę dokładności obsługuje CTHW6?
W opublikowanych informacjach o produkcie określono dokładność pomiaru klasy 0,5/0,5S. Dokładna specyfikacja powinna zostać potwierdzona z wymaganiami zamierzonego licznika i elektrycznego systemu monitorowania przed zakupem.
Czy może monitorować istniejące kable bez ich odłączania?
Konstrukcja z dzielonym rdzeniem została specjalnie zaprojektowana do montażu wokół istniejących kabli lub szyn zbiorczych, bez konieczności przecinania przewodu. Jednakże prace elektryczne pod napięciem mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi procedurami bezpieczeństwa.
Jakie informacje są potrzebne przy wyborze modelu CTHW6?
Ważne informacje dotyczące wyboru obejmują prąd pierwotny, wymagany współczynnik prądu, typ przewodu, wymiary kabla lub szyny zbiorczej, rozmiar otworu, wymagania dotyczące dokładności, środowisko instalacji i wymagania dotyczące połączeń wtórnych.
Czy Junray Electrical zapewnia personalizację?
Tak. Junray Electrical twierdzi, że niestandardowe specyfikacje można dostosować do wymiarów montażowych i wymagań dotyczących parametrów. Jego zespół techniczny może również zapewnić wskazówki dotyczące wyboru modelu i wsparcie techniczne po sprzedaży.
Wniosek
Dobrze zaprojektowany przekładnik prądowy może uczynić monitorowanie elektryczne bardziej praktycznym, jednocześnie wspierając modernizację istniejących systemów dystrybucji niskiego napięcia. Dzięki konstrukcji z dzielonym rdzeniem, specyfikacji dokładności klasy 0,5/0,5S, izolowanej, ognioodpornej obudowie, obudowie epoksydowej i wodoodpornej konstrukcji połączeń, CTHW6 nadaje się do zastosowań, w których ważna jest elastyczność instalacji i niezawodne pobieranie prądu. Jeśli planujesz modernizację dystrybucji, projekt monitorowania energii lub aplikację do zewnętrznego monitorowania instalacji elektrycznej,skontaktuj się z namiw Junray Electrical, podając aktualne parametry znamionowe, wymiary przewodu, wymagania dotyczące dokładności i warunki zastosowania, aby omówić wybór modelu i odpowiednie, dostosowane do indywidualnych potrzeb rozwiązanie.
