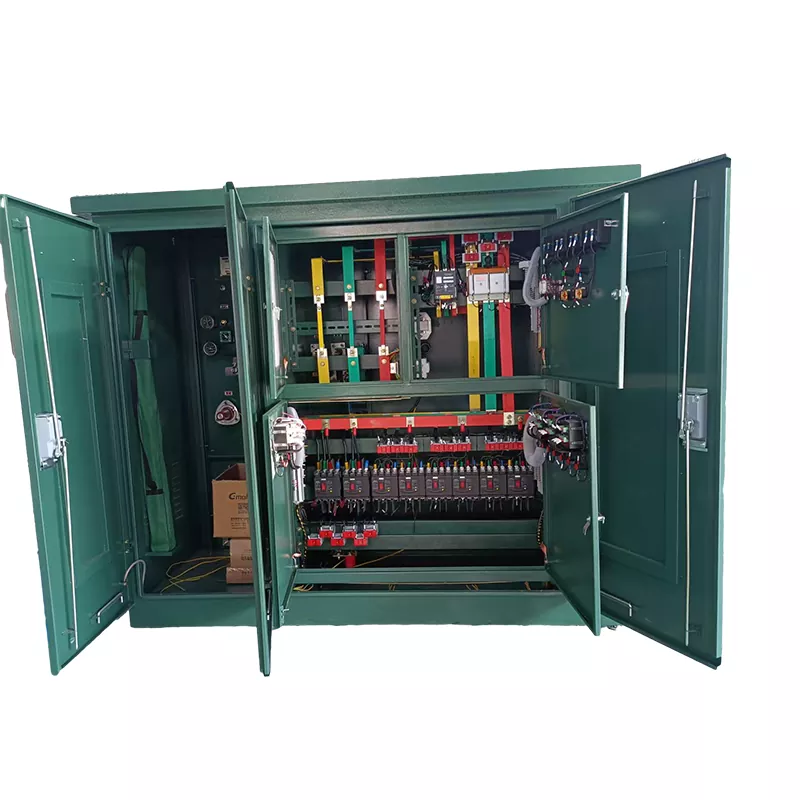

Podstacja w stylu amerykańskim

W przypadku scenariuszy takich jak dystrybucja energii na obszarach wiejskich, tymczasowe zasilanie małych placów budowy lub małe elektrownie fotowoltaiczne na małych obszarach zewnętrznych przestrzeń jest często ograniczona, a budżet napięty. Jednakże transformatory skrzynkowe w stylu europejskim są stosunkowo duże, co utrudnia ich elastyczne rozmieszczenie nawet na małych obszarach zewnętrznych, co skutkuje wysokimi kosztami zagospodarowania terenu. Jednocześnie ceny transformatorów skrzynkowych w stylu europejskim są stosunkowo wysokie, co powoduje znaczne koszty zakupu w przypadku małych projektów i skutkuje niepotrzebnymi odpadami. Podstacja w stylu amerykańskim, dzięki swoim wyjątkowo kompaktowym rozmiarom i przystępnej cenie, doskonale spełnia podstawowe wymagania zewnętrznej dystrybucji energii na małą skalę, dzięki czemu jest wygodniejsza i bardziej opłacalna w przypadku małej zewnętrznej dystrybucji energii.

Specyfikacje techniczne

Jakie są podstawowe zalety tego urządzenia?

Ultrakompaktowa konstrukcja, oszczędzająca 40% miejsca: Dzięki kompaktowej konstrukcji skrzynki, w porównaniu do transformatorów skrzynkowych w stylu europejskim, objętość jest bezpośrednio zmniejszona o 40%, znacznie zmniejszając zajętość przestrzeni. Nie wymaga zajmowania zbyt dużej powierzchni zewnętrznej, doskonale dopasowuje się do małych scenariuszy plenerowych o ograniczonej przestrzeni, takich jak obszary wiejskie i małe wspólnoty mieszkaniowe, skutecznie oszczędzając koszty gruntów i umożliwiając wdrożenie bez konieczności renowacji terenu.

Wysoka opłacalność, spadek ceny o 30%: Eliminując zbędne projekty i skupiając się na podstawowych wymaganiach małej zewnętrznej dystrybucji energii, w porównaniu z transformatorami skrzynkowymi w stylu europejskim, cena jest obniżona o 30%. Nie ma potrzeby wydawać dużej kwoty na zakup transformatorów skrzynkowych w europejskim stylu. Przy niższych kosztach można osiągnąć stabilną, małą zewnętrzną dystrybucję energii, znacznie zmniejszając budżety zamówień i zwiększając opłacalność małych projektów.

Wstępnie zainstalowana integracja, szybkie wdrożenie, oszczędność czasu: Podobnie jak w przypadku transformatorów skrzynkowych w stylu europejskim, cały sprzęt jest wstępnie zainstalowany i debugowany w fabryce. Nie jest wymagana żadna skomplikowana konstrukcja na miejscu. Po przywiezieniu na miejsce wystarczy podłączyć przewody i można przystąpić do użytkowania. Wdrożenie można zakończyć w ciągu zaledwie kilku dni, doskonale dostosowując się do tymczasowej dystrybucji zasilania na małych placach budowy, dystrybucji zasilania awaryjnego i innych małych projektów wymagających szybkiej realizacji.

Stopień ochrony IP54, odpowiedni do różnych środowisk zewnętrznych: Podstacja w stylu amerykańskim ma profesjonalny poziom ochrony zewnętrznej IP54. Skrzynka ma szczelną konstrukcję, która może skutecznie zapobiegać wodzie i kurzowi, jest odporna na działanie promieni słonecznych na zewnątrz, deszcz i inwazję kurzu, zapobiega zamoczeniu i gromadzeniu się kurzu oraz uszkodzeniom elementów wewnętrznych, zapewniając stabilną pracę sprzętu na terenach wiejskich i na zewnątrz placów budowy oraz w innych złożonych środowiskach, bez potrzeby stosowania dodatkowych urządzeń ochronnych.

Wyłącznie do dystrybucji energii na małą skalę, większe możliwości adaptacji: Zaprojektowany specjalnie do małych scenariuszy dystrybucji energii na zewnątrz, nie jest wymagana konfiguracja o dużej wydajności. Doskonale dostosowuje się do potrzeb dystrybucji energii na obszarach wiejskich, małych elektrowni fotowoltaicznych, małych obszarów mieszkalnych i innych potrzeb w zakresie dystrybucji energii na małą skalę. Nie marnuje mocy i precyzyjnie dopasowuje się do rzeczywistego zapotrzebowania na energię elektryczną, unikając marnowania zasobów.

Zapewnienie bezpieczeństwa dystrybucji energii elektrycznej na małą skalę na zewnątrz

Junray Electrical przywiązuje dużą wagę do dopracowania szczegółów produktu. Każdy projekt jest dostosowany do wymagań małych zastosowań zewnętrznych. Mając gwarancję jakości, sprzęt może działać stabilnie przez długi czas, eliminując obawy związane z zaopatrzeniem. Przyjmuje ultra-kompaktową strukturę, zmniejszając objętość, zapewniając jednocześnie rozsądny układ komponentów wewnętrznych, bez wpływu na wydajność sprzętu. Podstacja w stylu amerykańskim wykorzystuje specyficzną dla zastosowań zewnętrznych powłokę proszkową przeciwstarzeniową, która jest odporna na światło słoneczne i deszcz. Nawet przy długotrwałym użytkowaniu na zewnątrz nie odkleja się ani nie rdzewieje, co wydłuża żywotność sprzętu. Wyposażony jest w dedykowany układ chłodzenia i wentylacji, który pozwala szybko odprowadzić ciepło powstające podczas pracy transformatora, zapobiegając starzeniu się elementów na skutek przegrzania oraz zapewniając stabilną pracę sprzętu. Ogólna konstrukcja oddziela obwody zasilania i sterowania za pomocą schludnego okablowania, co nie tylko jest zgodne z normami bezpieczeństwa, ale także ułatwia późniejszą konserwację, zmniejszając koszty eksploatacji i konserwacji.

Obowiązujące scenariusze

Dzięki swoim kompaktowym rozmiarom, wysokiej opłacalności i zaletom szybkiego wdrożenia, podstacja w stylu amerykańskim ma szerokie zastosowanie w różnych scenariuszach dystrybucji energii na małą skalę na zewnątrz. Można go bezpośrednio uruchomić bez dodatkowych modyfikacji, co czyni go najlepszym wyborem w przypadku dystrybucji energii na zewnątrz na małą skalę. W scenariuszach dystrybucji energii na obszarach wiejskich nadaje się do dystrybucji energii na zewnątrz na małą skalę na obszarach wiejskich, zapewniając stabilne dostawy energii elektrycznej dla mieszkańców wsi. W scenariuszach na małych placach budowy nadaje się do tymczasowej dystrybucji energii na małych placach budowy, z szybkim wdrożeniem i spełnianiem potrzeb w zakresie zasilania w budownictwie. W małych scenariuszach fotowoltaicznych nadaje się do wymagań skrzynek rozdzielczych małych elektrowni fotowoltaicznych, zapewniając niezawodną ochronę i stabilną pracę. W scenariuszach małych obszarów mieszkalnych nadaje się do zewnętrznej dystrybucji energii w małych obszarach mieszkalnych, oszczędzając miejsce i koszty oraz zapewniając dostawy energii elektrycznej dla mieszkańców.

Produkcja i dostosowywanie

Junray Electrical jest producentem, dostawcą i fabryką profesjonalnych podstacji w stylu amerykańskim w Chinach. W naszej produkcji ściśle przestrzegamy amerykańskich standardów dotyczących skrzynek transformatorowych. Każda skrzynka transformatorowa poddawana jest testom włączenia, testowi napięcia wytrzymywanego i testowi ochrony, aby zapewnić stabilną i bezpieczną pracę z gwarantowaną jakością. Bez problemu może przejść akceptację projektu. Oferujemy dostosowywanie wydajności (50 kva do 1000 kva) i dostosowywanie funkcji. W oparciu o rzeczywiste potrzeby klientów w zakresie dystrybucji energii na małą skalę na zewnątrz, możemy dostosować ekskluzywne skrzynki transformatorowe w stylu amerykańskim, aby precyzyjnie spełniały wymagania dotyczące dystrybucji energii w różnych scenariuszach na małą skalę, dzięki czemu proces zakupów będzie bardziej bezproblemowy, a użytkowanie bardziej uspokajające.

Omówienie projektu renowacji

Tło projektu

Projekt ten obejmuje modernizację sieci energetycznej i renowację starszego zespołu mieszkalnego na obszarze miejskim. Kompleks, charakteryzujący się wiekiem i dużą gęstością zaludnienia, pierwotnie opierał się na układzie dystrybucyjnym obejmującym tradycyjne transformatory montowane na słupach i zewnętrzne szafy rozdzielcze. Istniejący sprzęt uległ poważnemu starzeniu i niewystarczającej wydajności; linie niskiego napięcia były zbyt długie, co skutkowało znacznymi odchyleniami napięcia. W szczytowym okresie letnim system często ulegał awariom z powodu poważnego przeciążenia transformatora, w wyniku czego nie zaspokajał zapotrzebowania mieszkańców na energię elektryczną do klimatyzacji, stacji ładowania pojazdów elektrycznych i urządzeń gospodarstwa domowego dużej mocy.

Biorąc pod uwagę wąskie drogi wewnętrzne kompleksu, gęstą architekturę krajobrazu i brak miejsca na duże pomieszczenia dystrybucyjne, a także biorąc pod uwagę takie czynniki, jak powierzchnia, koszt i harmonogram budowy, w projekcie wykorzystano kompaktową podstację skrzynkową ZGS11 w stylu amerykańskim. To zintegrowane rozwiązanie łączy w sobie przełączanie wysokiego napięcia, transformację napięcia, kompensację niskiego napięcia i dystrybucję mocy w jednym urządzeniu, skutecznie stawiając czoła wyzwaniom, takim jak trudności w zwiększaniu wydajności, ograniczenia przestrzenne i złożone wymagania konstrukcyjne typowe dla starszych obszarów miejskich.

Problemy przed renowacją

Poważny niedobór mocy: Moc starych transformatorów montowanych na słupach była niewystarczająca, co prowadziło do poważnych przeciążeń podczas szczytowych obciążeń w lecie, częstych przegrzań, wyłączania i przerw w dostawie prądu.

Zła jakość napięcia po stronie obciążenia: Długie przebiegi linii niskiego napięcia skutkowały dużymi stratami w linii i niskim napięciem po stronie odbiorcy, powodując trudności w uruchamianiu urządzeń i migotanie świateł.

Wysoki wskaźnik awaryjności ze względu na starzenie się sprzętu: Tradycyjny sprzęt napowietrzny był narażony na działanie czynników atmosferycznych (wiatr, deszcz, kurz, owady), co doprowadziło do degradacji izolacji i znacznego ryzyka upływu prądu.

Brak dedykowanej przestrzeni dystrybucyjnej: Duża gęstość i ograniczona otwarta przestrzeń uniemożliwiły zbudowanie fundamentów cywilnych pod podstacji skrzynkowych w stylu europejskim lub dedykowanych pomieszczeń dystrybucyjnych, ograniczając tradycyjne układy sprzętu.

Uciążliwa obsługa i konserwacja: sprzęt był rozproszony, a okablowanie zdezorganizowane, co utrudniało diagnostykę usterek, a naprawy awaryjne pochłaniały czas, co skutkowało wysokim wskaźnikiem skarg mieszkańców.

Plan konfiguracji sprzętu

Aby spełnić wymagania dotyczące zwartego układu, szybkiego uruchomienia i ekonomicznej niezawodności w tym projekcie renowacji miejskiej, wybrano kompaktową podstację skrzynkową typu amerykańskiego ZGS11-10kV. Jednostka ta integruje przełączniki obciążenia wysokiego napięcia, bezpieczniki rezerwowe, energooszczędne transformatory, komponenty dystrybucji niskiego napięcia i jednostki kompensacji mocy biernej. Cały system jest fabrycznie prefabrykowany, co pozwala na bezpośrednie podniesienie i uruchomienie na miejscu. Kluczowe specyfikacje sprzętu

Model: ZGS11-12/630kVA Prefabrykowana podstacja skrzynkowa w stylu amerykańskim

Napięcie znamionowe: 10 kV/0,4 kV

Cechy konstrukcyjne: Całkowicie uszczelniona, zintegrowana konstrukcja; strona wysokiego napięcia zabezpieczona rozłącznikiem obciążenia połączonym z bezpiecznikami ograniczającymi prąd

Medium izolacyjne: Ekologiczna izolacja z oleju mineralnego; samochłodzenie; bezobsługowa praca

Konfiguracja niskonapięciowa: Zintegrowane linie wejściowe/wyjściowe, kompensacja mocy biernej i pomiary

Stopień ochrony: Odporny na deszcz, pył i wilgoć; nadaje się do zewnętrznych środowisk mieszkalnych

Metoda instalacji: Prosty fundament naziemny z podnoszeniem; nie ma potrzeby stosowania dedykowanego pomieszczenia dystrybucyjnego ani skomplikowanych prac inżynieryjnych

Najważniejsze informacje dotyczące konstrukcji i zastosowań

Konstrukcja oszczędzająca miejsce: Kompaktowa konstrukcja w stylu amerykańskim, zajmująca zaledwie 60% powierzchni podstacji w stylu europejskim; idealny do montażu w ciasnych przestrzeniach lub narożnikach pasów zieleni na obszarach mieszkalnych.

Szybka konstrukcja: w pełni prefabrykowana i testowana w fabryce; prace na miejscu ograniczają się do przygotowania fundamentów, podnoszenia i okablowania, co znacznie skraca czas modernizacji związanych z przerwami w dostawie prądu.

Niezawodna i czuła ochrona: Strona wysokiego napięcia wykorzystuje kombinację „rozłącznika obciążenia + bezpiecznika ograniczającego prąd”, zapewniając natychmiastową izolację usterek zwarciowych i przeciążeniowych w celu zabezpieczenia sprzętu.

Całkowicie uszczelniona i bezobsługowa: Całkowicie uszczelniona obudowa zapobiega wyciekom oleju i wnikaniu kurzu; zapewnia doskonałą odporność na warunki atmosferyczne na zewnątrz i nie wymaga rutynowej konserwacji.

Oszczędność: Eliminuje potrzebę stosowania pomieszczeń dystrybucyjnych w budynkach inżynierii lądowej; wysoki poziom integracji sprzętu znacznie obniża koszty inwestycji w porównaniu do tradycyjnych rozwiązań.

Wyniki operacyjne po aktualizacji

Eliminacja problemów związanych z przeciążeniem: Zwiększenie wydajności zapewnia brak przeciążeń lub wyłączeń podczas szczytowego użytkowania w lecie, trwale rozwiązując problemy chronicznych przerw w dostawie prądu na danym obszarze.

Lepsza jakość napięcia: Skrócony promień zasilania i zmniejszone straty w linii stabilizują napięcie po stronie odbiorcy w standardowych zakresach, zapewniając prawidłowe działanie sprzętu elektrycznego.

Eliminacja zagrożeń bezpieczeństwa: Zastępuje starzejący się, odsłonięty sprzęt napowietrzny; całkowicie zamknięta jednostka eliminuje ryzyko porażenia prądem, zwarć i usterek spowodowanych przez ciała obce, znacznie zwiększając bezpieczeństwo elektryczne w budynkach mieszkalnych.

Mniejsze obciążenie związane z obsługą i konserwacją: Zintegrowana, bezobsługowa konstrukcja zapewnia wyjątkowo niski poziom awaryjności i jasną identyfikację usterek, co znacznie poprawia wydajność konserwacji. Otoczenie obszaru mieszkalnego jest schludne i uporządkowane: usunięto zagracone linie napowietrzne i starzejący się sprzęt, tworząc jednolity, estetyczny wygląd i poprawiając ujednolicony wizerunek lokalnej infrastruktury dystrybucji energii.

Podsumowanie sprawy

Podstacje skrzynkowe w stylu amerykańskim to popularne, ekonomiczne rozwiązanie w zakresie dystrybucji energii, szeroko stosowane w renowacji starszych obszarów miejskich, zwiększaniu wydajności dzielnic mieszkaniowych, projektach oświetlenia ulicznego, małych zastosowaniach komercyjnych i przemysłowych oraz w miejscach przyłączy do sieci fotowoltaicznej. Oferują takie zalety, jak kompaktowe wymiary, niski koszt, szybki montaż, wysoki stopień integracji, bezobsługowe działanie i doskonała trwałość na zewnątrz. Podstacje te szczególnie dobrze nadają się do modernizacji systemów dystrybucyjnych, gdzie przestrzeń jest ograniczona, harmonogramy napięte, a opłacalność jest priorytetem, co czyni je idealnym wyborem do zwiększania wydajności na obrzeżach miejskich sieci dystrybucyjnych.

Pytania i odpowiedzi

Pytanie: Jaka jest główna różnica między rozdzielnicą w stylu amerykańskim a rozdzielnicą w stylu europejskim?

Odpowiedź: Podstawowa różnica polega na rozmiarze i cenie: Rozdzielnice w stylu amerykańskim są o 40% mniejsze i 30% tańsze niż rozdzielnice w stylu europejskim, co czyni je bardziej odpowiednimi do małych scenariuszy zewnętrznych. Obie są wstępnie zmontowanymi konstrukcjami, a szybkość wdrażania jest taka sama. Jednak rozdzielnice w stylu amerykańskim skupiają się bardziej na dystrybucji energii na małą skalę i nie wymagają redundantnej mocy, co zapewnia większą opłacalność.

Pytanie: Czy stopień ochrony IP54 podstacji w stylu amerykańskim można dostosować do trudnych warunków?

Odpowiedź: Tak, stopień ochrony IP54 może skutecznie zapobiegać wodzie i kurzowi. W połączeniu z zewnętrzną, malowaną proszkowo obudową zapobiegającą starzeniu, może wytrzymać ekspozycję na słońce, deszcz i kurz w wiejskich warunkach zewnętrznych, zapobiegać uszkodzeniom elementów wewnętrznych, zapewniać długoterminową stabilną pracę sprzętu i nie ma potrzeby stosowania dodatkowej ochrony.

Pytanie: Czy pojemność można dostosować? Czy może spełnić wymagania scenariuszy na małą skalę?

Odpowiedź: Tak, moc waha się od 50 kva do 1000 kva. Dostosowywanie jest obsługiwane. W oparciu o rzeczywiste wymagania dotyczące zużycia energii elektrycznej w scenariuszach o małej skali, takich jak obszary wiejskie i małe place budowy, można wybrać odpowiednią moc w celu dokładnego dopasowania i uniknięcia marnowania mocy.
