Posiada elastyczną izolowaną konstrukcję cewki, którą można łatwo zgiąć i owinąć wokół badanego przewodu, umożliwiając szybkie pobieranie próbek prądu bez konieczności demontażu istniejących obwodów lub wyłączania zasilania (pod warunkiem pracy zgodnie z protokołami bezpieczeństwa niskonapięciowymi). W połączeniu z dedykowanym integratorem wysyła standardowe sygnały prądowe lub napięciowe, umożliwiając bezpośrednie podłączenie do urządzeń takich jak liczniki energii, rejestratory przebiegów, systemy monitorowania online i sterowniki PLC.
W porównaniu do tradycyjnych sztywnych przekładników prądowych, ten elastyczny transformator z dzielonym rdzeniem jest lekki, daje duże możliwości adaptacji i jest ekonomiczny w instalacji. Nadaje się szczególnie do scenariuszy, w których nie można zamontować tradycyjnych transformatorów – takich jak szyny zbiorcze o nieregularnym kształcie, kable o dużej średnicy i ograniczone przestrzenie w szafach – co czyni go preferowanym narzędziem do przemysłowej dystrybucji energii, testowania elektrycznego i konserwacji nowych elektrowni energetycznych.
1. Elastyczny i zginany
Korpus cewki posiada elastyczną osłonę izolacyjną, która umożliwia jej swobodne zginanie i owijanie wokół różnych przewodów – w tym kabli okrągłych, prostokątnych szyn zbiorczych, nieregularnych kształtów i linii autobusowych o dużej średnicy. Pokonuje ograniczenia dotyczące przestrzeni montażowej i kształtu przewodu, rozwiązując wyzwania instalacyjne związane z tradycyjnymi transformatorami sztywnymi.
2. Otwierana struktura
Wykorzystuje współpracującą konstrukcję typu open-close, eliminując potrzebę przecinania kabli lub demontażu szyn zbiorczych. W scenariuszach niskiego napięcia certyfikowani elektrycy mogą zainstalować go, gdy system jest pod napięciem, co znacznie skraca czas modernizacji i pozwala uniknąć strat spowodowanych przestojami w produkcji lub przerwami w dostawie prądu. Idealnie nadaje się do modernizacji i modernizacji starzejących się systemów dystrybucji energii.
3. Szeroki zakres pomiarowy
Obsługuje pomiary prądu przemiennego w zakresie od dziesiątek amperów do dziesiątek tysięcy amperów. Dzięki doskonałej liniowości i brakowi ryzyka nasycenia magnetycznego rdzenia żelaznego zapewnia stabilne pomiary prądu o częstotliwości sieciowej, prądu harmonicznego, przejściowego prądu impulsowego i prądu udarowego, spełniając podwójne wymagania standardowych pomiarów i specjalistycznych testów.
4. Dopasowany integrator
W standardzie wyposażony jest w dedykowany moduł integracyjny, który konwertuje różnicowy sygnał wyjściowy cewki na standardowy sygnał prądowy 5A/1A lub sygnał napięciowy 0-5V/4-20mA. Łączy się bezpośrednio z różnymi przyrządami pomiarowymi, systemami monitorowania i zintegrowanymi urządzeniami zabezpieczającymi bez konieczności dodatkowej kalibracji.
5. Doskonała wydajność izolacji
W cewce zastosowano dwuwarstwowy proces izolacji, zapewniający wysoką wytrzymałość dielektryczną oraz odporność na wysokie napięcie i wilgoć, dzięki czemu nadaje się do stosowania w przemysłowych środowiskach dystrybucji energii w pomieszczeniach zamkniętych. Złącze posiada precyzyjny interfejs, który zapewnia stabilne zamknięcie obwodu magnetycznego, co skutkuje dokładnymi i wiarygodnymi danymi pomiarowymi.
6. Lekki i przenośny
Elastyczny transformator z dzielonym rdzeniem waży znacznie mniej niż tradycyjne transformatory o tej samej mocy. Może być przenoszony i obsługiwany przez jedną osobę, a instalacja na miejscu nie wymaga ciężkiego sprzętu, co drastycznie zmniejsza koszty pracy i czasu.
Systemy elektroenergetyczne: podstacje, pomieszczenia dystrybucji energii (rejestracja zwarć, wykrywanie prądów przejściowych, analiza harmonicznych, inspekcja linii).
Produkcja przemysłowa: monitorowanie wysokiego prądu online dla dużych silników, transformatorów i prostowników w metalurgii, przetwórstwie chemicznym i górnictwie.
Nowa energia: elektrownie fotowoltaiczne, stacje magazynowania energii, pozyskiwanie prądu przemiennego o wysokim natężeniu do podłączenia do sieci elektrowni wiatrowych i rejestracja prądu zwarciowego.
Modernizacja dystrybucji zasilania: Modernizacja monitorowania prądu w starszych rozdzielnicach i systemach szynoprzewodów bez przerw w zasilaniu; modernizacje systemów zarządzania energią.
Testowanie i inspekcja: Testy wzrostu temperatury sprzętu elektrycznego, testy zwarciowe, testy udarów piorunowych i kalibracja fabryczna.
Infrastruktura miejska: dystrybucja energii, obsługa i konserwacja oraz rozwiązywanie problemów w transporcie kolejowym, centrach danych i dużych kompleksach komercyjnych.
Przed przystąpieniem do pracy należy sprawdzić poziom napięcia w mierzonym obwodzie. W przypadku operacji pod wysokim napięciem należy ściśle przestrzegać procedur wyłączania zasilania i weryfikacji napięcia; Prace pod napięciem niskiego napięcia muszą być wykonywane przez certyfikowanych elektryków, stosujących odpowiednią ochronę izolacyjną.
Otwórz złącze cewki, owiń całkowicie elastyczną cewkę wokół mierzonego przewodu i upewnij się, że nie ma żadnych skrętów ani zakładek. Następnie mocno przymocuj złącze, upewniając się, że współpracujące powierzchnie idealnie do siebie pasują.
Podłącz przewody wyjściowe cewki do odpowiednich zacisków integratora zgodnie z oznaczeniami, zwracając uwagę na prawidłową polaryzację (dodatnia/ujemna).
Podłącz zasilanie do integratora i połącz wyjście integratora z przyrządem pomiarowym, terminalem gromadzenia danych lub innym sprzętem. Po sprawdzeniu, czy całe okablowanie jest prawidłowe, włącz sprzęt pomiarowy i potwierdź, że wyświetlanie danych działa normalnie; instalacja jest wówczas zakończona.
Elastyczny transformator z dzielonym rdzeniem nadaje się tylko do pomiaru prądu przemiennego; nie wolno go używać do wykrywania prądu stałego DC.
Podczas instalowania cewki należy upewnić się, że współpracujące powierzchnie są czyste i wolne od zanieczyszczeń oraz że cewka jest całkowicie zatrzaśnięta na swoim miejscu; niezastosowanie się do tego będzie miało wpływ na dokładność pomiaru.
Nie zginaj nadmiernie ani nie zgniataj cewki; unikać zarysowania powłoki izolacyjnej ostrymi przedmiotami, aby zapobiec uszkodzeniu izolacji i związanym z tym zagrożeniom bezpieczeństwa.
Strona wtórna cewki Rogowskiego zapewnia wyjście napięciowe; zwarcie jest surowo zabronione. Podłącz dołączony integrator zgodnie ze specyfikacjami, aby uniknąć uszkodzeń spowodowanych niewłaściwą polaryzacją.
Elastyczny korpus cewki: Nawinięty wielożyłowym emaliowanym drutem o wysokiej wytrzymałości i zamknięty w elastycznej, ognioodpornej osłonie izolacyjnej; odporne na zginanie i starzenie oraz przystosowane do skomplikowanych kątów montażu.
Precyzyjne złącze współpracujące: obudowa z tworzywa sztucznego o wysokiej wytrzymałości z wbudowanym precyzyjnym mechanizmem blokującym; zapewnia ścisłe dopasowanie przy niskim oporze magnetycznym; posiada wygodną konstrukcję typu push-to-lock.
Dedykowany moduł integratora: wykorzystuje przemysłowy układ przetwarzający sygnał, zapewniający niski dryft temperaturowy i wysoką stabilność; zawiera lampkę kontrolną zasilania i wyraźnie oznaczone zaciski, aby zminimalizować błędy w okablowaniu.
Wzmocniona konstrukcja kabla: Kable połączeniowe pomiędzy cewką a integratorem są wzmocnione przed zginaniem i ciągnięciem; odporne na napięcie i starzenie, dzięki czemu nadają się do stosowania w złożonych środowiskach okablowania na miejscu.
P1: Jaka jest różnica między cewką Rogowskiego a standardowym przekładnikiem prądowym?
Odp.: Standardowe przekładniki prądowe opierają się na obwodzie magnetycznym z rdzeniem żelaznym i są podatne na nasycenie magnetyczne; zazwyczaj mają sztywną, stałą konstrukcję wymagającą odłączenia obwodu w celu instalacji. Natomiast cewka Rogowskiego ma pustą w środku, elastyczną strukturę, która jest odporna na nasycenie magnetyczne, oferuje szeroki zakres pomiarowy i pozwala na instalację w trybie otwartym i zamkniętym, co czyni ją idealną do zastosowań wysokoprądowych, projektów modernizacyjnych i specjalistycznych scenariuszy instalacji.
P2: Czy elastyczny transformator z dzielonym rdzeniem może być używany do pomiaru energii?
Odp.: Produkty klasy standardowej 0,5 nadają się do ogólnego monitorowania zużycia energii i prądu. Do precyzyjnych zastosowań pomiarowych obejmujących rozliczenia handlowe można dostosować wersję o wysokiej precyzji klasy 0.2; prosimy o wcześniejsze określenie tego wymogu.
P3: Czy można go stosować w rozdzielnicach wysokiego napięcia? Odp.: Tak, ale należy wybrać cewkę o klasie izolacji odpowiedniej do poziomu napięcia systemu; dodatkowo instalacja i obsługa muszą być wykonywane przez wykwalifikowany personel, ściśle zgodnie z przepisami bezpieczeństwa dotyczącymi prac pod wysokim napięciem.
P4: Czy cewkę można kupić osobno, bez integratora?
Odp.: Tak, cewki lub integratory można kupić osobno; jednakże przed złożeniem zamówienia należy sprawdzić wymagania dotyczące interfejsu i kompatybilności sygnału z istniejącym sprzętem. Specjalny projekt testowania jakości energii dla warsztatu tłoczenia w bazie produkcyjnej pojazdów w nowym obszarze Ningbo Hangzhou Bay
Nazwa projektu: Wykrywanie prądu rozruchowego i specjalne testy jakości energii dla warsztatu tłoczenia w bazie produkującej pojazdy rodzimej marki w nowym obszarze Ningbo Hangzhou Bay
Lokalizacja: Park przemysłowy produkcji pojazdów, nowy obszar zatoki Hangzhou, miasto Ningbo, prowincja Zhejiang
Termin realizacji: wrzesień 2024

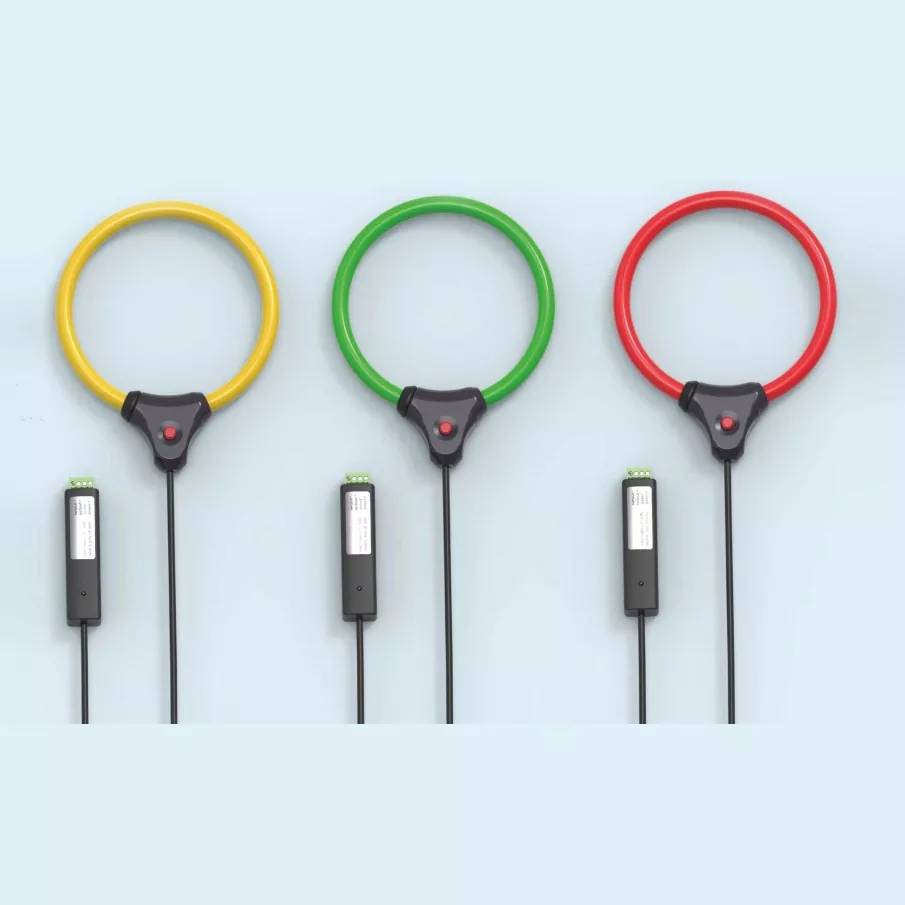

Zastosowane produkty: Zestaw trójfazowych elastycznych cewek Rogowskiego z dzielonym rdzeniem (oznaczone kolorami żółty/zielony/czerwony; wyposażony w dedykowane integratory zewnętrzne)
Tłocznia wyposażona jest w cztery wielkogabarytowe prasy mechaniczne o masie 2000 ton, odpowiadające typowym dużym obciążeniom impulsowym. Każdy silnik główny ma moc znamionową 250 kW, a prąd szczytowy podczas suwu tłoczenia może przekroczyć sześciokrotność prądu znamionowego. Na początku 2024 r. w warsztacie występowały częste problemy, w tym nieprawidłowy wzrost temperatury w szynoprzewodach niskiego napięcia, ablacja styczników w szafach kompensacji mocy biernej oraz alerty o błędach w pobliskim sprzęcie do precyzyjnej kontroli wymiarów spowodowane zakłóceniami. Właściciel zlecił zewnętrznej agencji zajmującej się testowaniem mocy przeprowadzenie kompleksowych testów jakości energii we wszystkich warunkach pracy w celu dokładnego uchwycenia przebiegów prądu rozruchowego i danych harmonicznych, dostarczając w ten sposób niezbędnych danych do wspierania późniejszych strategii łagodzenia jakości energii.
Złożone warunki obciążenia impulsowego; tradycyjne transformatory nie są w stanie wychwycić sygnałów przejściowych
Konwencjonalne przekładniki prądowe z rdzeniem żelaznym charakteryzują się dużą histerezą i wąskim pasmem pomiarowym; mogą wychwytywać jedynie prądy o częstotliwości sieciowej w stanie ustalonym. Nie są w stanie dokładnie uchwycić milisekundowych przebiegów prądu rozruchowego ani precyzyjnie zmierzyć zawartości harmonicznych wyższego rzędu, przez co dane testowe są niewystarczające do analizy przyczyn źródłowych usterek.
Trudność w odłączaniu szyn zbiorczych o dużych przekrojach; testowanie przy wyłączonym zasilaniu wiąże się z ogromnymi stratami w produkcji
Główna linia zasilająca warsztatu składa się z prostokątnych szyn miedzianych (wymiary: 3×120×10 mm). Instalacja tradycyjnych transformatorów okiennych (przelotowych) wymagałaby demontażu szyn zbiorczych i odłączenia linii energetycznych. Oszacowano, że 12-godzinna przerwa w dostawie prądu na linię produkcyjną spowoduje bezpośrednie straty w produkcji przekraczające milion RMB – wynik całkowicie nie do przyjęcia dla właściciela.
Ograniczona przestrzeń wewnątrz szafki; instalacja sztywnego sprzętu testującego jest ograniczona. Wewnątrz szaf rozdzielczych odstępy między szynami zbiorczymi są wąskie, a otaczające je wyłączniki i listwy zaciskowe są gęsto upakowane. Sztywne przekładniki prądowe z zaciskami są nieporęczne i wymagają znacznej przestrzeni roboczej, co utrudnia ich prawidłową instalację i komplikuje przeprowadzanie testów.
Wysokie wymagania dotyczące wielokanałowego testowania synchronicznego; spójność sygnału jest trudna do zapewnienia.
Dokładna analiza niezrównoważenia faz i różnicy faz wymaga synchronicznego pomiaru prądów trójfazowych. Tradycyjne sondy testowe typu dzielonego często charakteryzują się znacznymi różnicami w parametrach uzwojenia i wysokimi błędami całkowania, co prowadzi do słabej synchronizacji danych między fazami – czynników, które bezpośrednio pogarszają dokładność wyników analizy jakości energii.
Aby spełnić wymagania obiektów przemysłowych dotyczące „testów na żywo, szerokiej kompatybilności, wysokiej precyzji i szerokiego pasma”, w projekcie wykorzystano trójfazowy zestaw elastycznych, zaciskanych cewek Rogowskiego w połączeniu z zewnętrznym, dedykowanym integratorem. Taka konfiguracja wysyła standardowy sygnał do przenośnego analizatora jakości energii, umożliwiając ciągłe 72-godzinne testowanie we wszystkich warunkach pracy.
Podstawowy projekt rozwiązania
Elastyczna konstrukcja zaciskowa: Cewki są giętkie i można je zginać lub kształtować tak, aby owinęły się bezpośrednio wokół prostokątnych szyn zbiorczych. Instalację można przeprowadzić w obwodach pod napięciem, stosując standardowe procedury bezpieczeństwa, eliminując potrzebę demontażu szyn zbiorczych lub wyłączania zasilania.
Precyzyjny integrator typu Split: Zewnętrzny moduł integracyjny wykonuje precyzyjne obliczenia całkujące, przekształcając sygnał różnicowy cewki na standardowy sygnał napięciowy, który jest bezpośrednio kompatybilny z interfejsami wejściowymi głównych analizatorów jakości energii.
Możliwość pomiaru w szerokim paśmie: Efektywny zakres częstotliwości pomiaru obejmuje od 5 Hz do 1 kHz, co pozwala na dokładne wychwycenie przejściowych prądów udarowych i harmonicznych (od 2. do 25. rzędu), w pełni spełniając standardy testowania jakości energii.
Konstrukcja oznaczona kolorami: Cewki żółte, zielone i czerwone odpowiadają trzem fazom, minimalizując błędy okablowania na miejscu i znacznie poprawiając zarówno wydajność testowania, jak i dokładność danych fazowych.
Szybkie wdrożenie bez przestojów; żadnego wpływu na normalną produkcję. Elastyczne cewki mają konstrukcję zatrzaskową, która umożliwia ich mocowanie bezpośrednio wokół szyn zbiorczych. Certyfikowani elektrycy wykonują instalację zgodnie z protokołami pracy pod napięciem niskiego napięcia, nie wymagając przerw w dostawie prądu ani demontażu elementów dystrybucyjnych. Wdrożenie pojedynczego zestawu trójfazowego zajmuje tylko 15 minut, co umożliwia normalną pracę linii produkcyjnej w warsztacie przez cały czas trwania testu przy zerowej stracie mocy.
Elastyczne możliwości dostosowania do przewodów o nieregularnym kształcie; łatwy montaż w ograniczonych przestrzeniach. Elastyczny korpus cewki idealnie dopasowuje się do konturów prostokątnych szyn miedzianych, umożliwiając łatwą instalację nawet w ciasnych szafach o dużej gęstości podzespołów i ograniczonej przestrzeni roboczej; zasadniczo rozwiązuje to wyzwanie branżowe, w którym sztywne przekładniki prądowe nie pasują do nieregularnych przewodów lub ciasnych środowisk.
Urządzenie charakteryzujące się szerokim pasmem przenoszenia i wysoką precyzją – w połączeniu z dedykowanym integratorem – oferuje doskonałą liniowość pomiaru i płaską charakterystykę charakterystyki częstotliwościowej. Dokładnie rejestruje szczytowe prądy impulsowe o poziomie milisekund i pełne przebiegi podczas operacji stemplowania oraz precyzyjnie mierzy zawartość harmonicznych. Przy błędzie pomiarowym ≤0,5% w pełni spełnia wymagania dokładnościowe stawiane profesjonalnym testom jakości energii.
Doskonała konsystencja trójfazowa zapewnia wiarygodne, synchroniczne dane testowe. Cewki produkowane są w ramach ujednoliconego procesu nawijania, a parametry integratora są ściśle dopasowywane i kalibrowane. Błąd synchronizacji pomiędzy trzema fazami wynosi mniej niż 1 ms, co pozwala na precyzyjną rekonstrukcję różnic fazowych i asymetrii prądów, zapewniając w ten sposób wiarygodność naukową i dokładność wyników analizy jakości energii.
Przenośny i trwały do wielokrotnego użytku w wielu scenariuszach. Cały system jest lekki i łatwy do przenoszenia, wyposażony w solidny mechanizm otwierania/zamykania przeznaczony do częstego użytkowania. Jest idealny do użytku przez zewnętrzne agencje testujące w różnych zakładach przemysłowych i specyfikacjach obwodów. Wysoka możliwość ponownego użycia powoduje, że całkowity koszt posiadania jest znacznie niższy niż w przypadku tradycyjnych metod testowania.
Określanie pierwotnej przyczyny usterek: Dzięki ciągłym 72-godzinnym testom w pełnych warunkach pracy system dokładnie zarejestrował szczytowy prąd o natężeniu 1860 A (około 6,2 razy wartość znamionowa) podczas suwu tłoczenia prasy. Stwierdzono również, że poziomy 5. i 7. harmonicznej przekroczyły wartości graniczne odpowiednio o 12% i 8%, wyjaśniając w ten sposób podstawowe przyczyny przegrzania szyn zbiorczych, ablacji styczników i zakłóceń w sprzęcie precyzyjnym.
Wspieranie wdrażania skutecznych rozwiązań ograniczających: Na podstawie dokładnych danych testowych klient zainstalował Aktywne Filtry Mocy (APF) oraz urządzenia dynamicznej kompensacji mocy biernej. Po modernizacji średni wzrost temperatury szyn zbiorczych spadł o 12°C, awaryjność spowodowana ablacją styczników spadła o 85%, a problemy związane z błędami związanymi z zakłóceniami w precyzyjnym sprzęcie testującym zostały całkowicie rozwiązane.
Znaczące zmniejszenie całkowitych kosztów testowania: w porównaniu z tradycyjnymi metodami testowania wymagającymi przerw w dostawie prądu, to podejście do testów na żywo pozwoliło uniknąć utraty mocy produkcyjnej o około 1,2 miliona RMB. Dodatkowo koszty pracy związanej z testowaniem zostały zmniejszone o 60%, a cykl testowania został skrócony z... Czas trwania testów został skrócony z trzech dni do pół dnia, co wykazało znaczną poprawę wydajności i opłacalności.
W pełni doceniono wartość możliwości ponownego użycia sprzętu; system został następnie wdrożony podczas wielu rund kontroli jakości energii w warsztatach spawalniczych i montażu końcowego. Pomyślnie przeszło testy w 12 lokalizacjach ze 100% wydajnością operacyjną i niezmiennie stabilną dokładnością pomiaru, stając się głównym, standardowym narzędziem do inspekcji eksploatacji i utrzymania obiektu.
Trójfazowa elastyczna cewka Rogowskiego z dzielonym rdzeniem i zewnętrznym integratorem to wyspecjalizowane, podstawowe narzędzie do testowania jakości energii przemysłowej, wykrywania wysokoprądowych stanów przejściowych i rozwiązywania problemów z dystrybucją mocy. Skutecznie rozwiązuje trzy główne problemy związane z tradycyjnym sprzętem testującym: wymagania dotyczące przerw w dostawie prądu, słabe możliwości adaptacji i niedokładne pomiary stanów przejściowych. Spełnia profesjonalne potrzeby zewnętrznych agencji testujących sprzęt przenośny wielokrotnego użytku, a jednocześnie odpowiada różnorodnym scenariuszom — od testów ad hoc po monitorowanie online — spotykanych w przedsiębiorstwach przemysłowych. Ostatecznie zapewnia precyzyjne i niezawodne dane wspierające diagnostykę usterek, optymalizację efektywności energetycznej i zarządzanie jakością energii w systemach dystrybucji energii.
