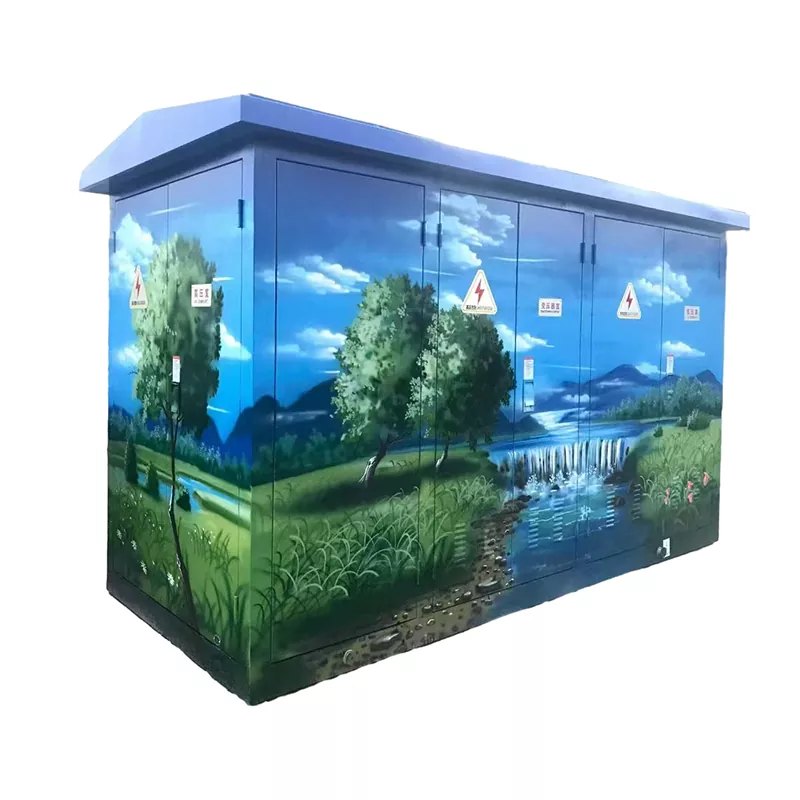

Skrzynka rozgałęźna DFW-12

Rozgałęźnik kablowy Junray Electrical DFW-12 to kompaktowe, ekonomiczne rozwiązanie umożliwiające dzielenie pojedynczego kabla 10 kV na wiele odgałęzień bez konieczności stosowania pierścieniowej jednostki głównej (RMU). Zaprojektowany do bezpośredniego montażu na zewnątrz, posiada w pełni uszczelnioną obudowę, opcje ochrony IP33/IP54/IP67, konstrukcję ze stali nierdzewnej 304 i powłokę proszkową zapobiegającą starzeniu się, która wytrzymuje ekspozycję na słońce i deszcz. Obsługuje od 2 do 6 odgałęzień, umożliwia szybką instalację typu plug-and-play bez specjalistycznych narzędzi, redukując zarówno koszty sprzętu, jak i koszty inżynierii lądowej. Nadaje się do miejskich sieci kablowych, dystrybucji wiejskiej, okablowania fotowoltaicznego, placów budowy i parków przemysłowych.

Cechy produktu

Rozgałęzianie kabli: Rozwiązanie to, zaprojektowane do podziału pojedynczego kabla 10 kV na wiele odgałęzień, umożliwia odgałęzianie kabli bez konieczności konstruowania oddzielnej jednostki głównej pierścieniowej (RMU), dzięki czemu idealnie nadaje się do kablowych sieci dystrybucji energii.

Kompaktowe wymiary: Dzięki wyjątkowo kompaktowym rozmiarom i minimalnym wymaganiom przestrzennym puszka odgałęźna DFW-12 idealnie nadaje się do instalacji w małych lokalizacjach przy drogach lub na zewnątrz. Eliminując potrzebę posiadania dużego miejsca instalacji, znacznie zmniejsza koszty nabycia gruntu.

Opłacalność: Oferując niższy koszt niż tradycyjne jednostki główne pierścieniowe, to rozwiązanie jest bardzo ekonomiczne w zastosowaniach związanych z rozgałęzianiem kabli. Zamiast ponosić wysokie koszty zakupu jednostki RMU, wystarczy skrzynka rozgałęźna, co pozwala uzyskać znaczne oszczędności.

Wygodna instalacja: Ułatwiając szybkie wdrożenie, proces instalacji jest bardzo wygodny; proste podłączenie kabli sprawia, że ​​urządzenie jest gotowe do natychmiastowego użycia. Ta uproszczona konfiguracja wymaga minimalnego czasu i wysiłku, co czyni go idealnym wyborem do szybkich projektów.

Dane techniczne

Precyzyjne szczegóły wykonania

1. Złącza kablowe: Specjalistyczne złącza kablowe umożliwiają niezawodne połączenia i rozgałęzienia.

2. Ochrona zewnętrzna: Stopień ochrony IP54 zapewnia odporność na wodę i kurz, dzięki czemu skrzynka odgałęźna DFW-12 nadaje się do stosowania na zewnątrz.

3. Powłoka przeciwstarzeniowa: Zawiera specjalistyczną powłokę proszkową do stosowania na zewnątrz, która jest odporna na starzenie i wytrzymuje ekspozycję na światło słoneczne i deszcz bez degradacji.

4. Uszczelniona obudowa: W pełni uszczelniona konstrukcja zapewnia kompleksową ochronę przed wodą i kurzem, chroniąc połączenia wewnętrzne.

5. Konstrukcja zgodna ze standardami: Zaprojektowana tak, aby spełniać standardy bezpieczeństwa, zapewniając jednocześnie wygodną konserwację i kontrolę.

Obowiązujące scenariusze

Skrzynka rozgałęźna DFW-12 produkowana przez Junray Electrical nadaje się do:

Miejskie sieci kablowe: Miejskie sieci kablowe i rozgałęzienia kablowe

Wiejskie sieci kablowe: wiejskie sieci kablowe i rozgałęzienia kablowe

Okablowanie fotowoltaiczne: Rozgałęzienia systemów kablowych PV

Okablowanie na placu budowy: Rozgałęzienia systemów kablowych na placu budowy

Okablowanie parków przemysłowych: Rozgałęzienia systemów okablowania parków przemysłowych

Zapewnienie jakości

Produkowane w ścisłej zgodności z normami krajowymi dotyczącymi puszek odgałęźnych DFW-12, każde urządzenie przechodzi rygorystyczne testy szczelności i wytrzymałości napięciowej, aby zapewnić stabilną i bezpieczną pracę. Oferujemy konfigurowalne konfiguracje rozgałęzień, dzięki czemu możesz zamówić puszkę odgałęźną dostosowaną dokładnie do Twoich konkretnych wymagań w zakresie rozgałęzień kabli, zapewniając idealne dopasowanie do potrzeb Twojej aplikacji.

Projekt parku przemysłowego w Nairobi w Kenii

Przegląd projektu

·Nazwa projektu: Projekt dystrybucji kabli dla parku przemysłowego w Nairobi

·Lokalizacja: Nairobi, Kenia

·Termin realizacji: listopad 2025

·Skala projektu: 12 przedsiębiorstw na terenie parku przemysłowego; 24 puszki odgałęzień kablowych

Używane produkty

·Model: Rozgałęźnik kablowy wysokiego napięcia DFW-12

·Ilość: 24 sztuki

·Konfiguracja: 1 wejście 2 wyjście / 1 wejście 4 wyjście; Typ standardowy; Stal nierdzewna 304

·Certyfikacja: Certyfikat CE

·Wymagania specjalne: Instalacja na zewnątrz; bezobsługowy; nadaje się do środowiska o wysokiej temperaturze w Afryce

Rozwiązanie

Park przemysłowy w Kenii wymagał systemu dystrybucji kabli z wieloma punktami połączeń. Biorąc pod uwagę ograniczone lokalne możliwości konserwacji, istniało duże zapotrzebowanie na niezawodność sprzętu i niskie wymagania konserwacyjne. Dostarczyliśmy rozwiązanie eksportowe DFW-12:

1. Silna zdolność adaptacji do środowiska

· Stopień ochrony IP67 i całkowicie szczelna konstrukcja; nadaje się do gorących i zapylonych warunków w Afryce

· Obudowa ze stali nierdzewnej 304 o doskonałej odporności na korozję

·Szeroki zakres temperatur pracy (-40°C do +60°C); stabilna praca w wysokich temperaturach

·Bezobsługowa konstrukcja, znacznie zmniejszająca koszty konserwacji

2. Łatwa instalacja

·Kompaktowy i lekki; wygodny w transporcie i montażu

·Wtykowe złącza kablowe umożliwiają szybką i prostą instalację

·Nie są wymagane żadne specjalistyczne narzędzia; instalację mogą wykonać lokalni elektrycy

·Eliminuje potrzebę posiadania dedykowanej rozdzielni, oszczędzając koszty prac inżynieryjnych

3. Wysoka opłacalność

·Przystępne ceny; ponad 70% taniej niż budowa rozdzielni

· Certyfikat CE, zapewniający jakość

·Dojrzała technologia o szerokim zastosowaniu na całym świecie

·Kompletna dokumentacja techniczna dostarczona w języku angielskim

Informacje zwrotne od klientów

„Potrzebowaliśmy ekonomicznego i niezawodnego rozwiązania w zakresie dystrybucji kabli dla naszego parku przemysłowego w Nairobi. Puszki odgałęźne DFW-12 firmy Junray były idealne — łatwe w instalacji, bez konieczności budowania rozdzielni i całkowicie bezobsługowe. Działają już od 4 miesięcy, nawet w upalną i zapyloną pogodę, i wszystko działa idealnie. Cena jest również bardzo konkurencyjna. Świetny stosunek jakości do ceny”.

—— Menedżer operacyjny, Kenya Industrial Park

Studium przypadku projektu modernizacji

Projekt ten obejmuje konwersję linii napowietrznych na kable podziemne w starszej miejskiej dzielnicy mieszkalnej. Oryginalny system 10 kV wykorzystywał gołe przewody napowietrzne; okablowanie było zdezorganizowane, awaryjność wysoka, a system był bardzo podatny na zakłócenia powodowane przez drzewa i warunki atmosferyczne, nie spełniając wymagań dotyczących rozbudowy wydajności i bezpiecznego zasilania energią elektryczną na danym obszarze. W ramach modernizacji wszystkie linie napowietrzne zostaną zastąpione kablami podziemnymi. W węzłach odbiorczych wymagany jest sprzęt do przełączania odgałęzień wysokiego napięcia, aby ułatwić rozgałęzianie kabli, wzajemne połączenia sieci pierścieniowej oraz segmentację/izolację uszkodzeń.

Obszar projektu obejmuje wiele wysokich budynków mieszkalnych, obiektów handlowych i systemów oświetlenia publicznego, charakteryzujących się skoncentrowanym obciążeniem i rygorystycznymi wymaganiami dotyczącymi niezawodności zasilania. Ze względu na wąskie drogi i gęstą architekturę teren ten nie nadaje się do budowy dużych rozdzielni ani wewnętrznych rozdzielnic wysokiego napięcia; w związku z tym jako węzłowe urządzenia dystrybucyjne wybrano w pełni izolowane zewnętrzne puszki kablowe DFW-12.

Problemy przed modernizacją

Oryginalne linie napowietrzne miały słabą izolację, przez co były podatne na wyłączanie i zwarcia podczas burz, co skutkowało wysokim rocznym wskaźnikiem awaryjności.

Połączenia odgałęzień linii napowietrznej zostały odsłonięte, co z czasem doprowadziło do utlenienia i przegrzania, co stwarzało zagrożenie dla bezpieczeństwa.

Nie było węzłów segmentacji ani izolacji; zwarcie jednopunktowe spowodowało przerwy w dostawie prądu na całym odcinku linii, co spowodowało szeroki zakres przerw w świadczeniu usług.

Zwiększanie przepustowości linii było trudne, uniemożliwiając zaspokojenie rosnącego zapotrzebowania na obciążenie nowymi stacjami ładowania pojazdów elektrycznych, windami i systemami oświetleniowymi.

Linie napowietrzne pogarszały wygląd miejski i nie spełniały standardów dotyczących podziemi miejskich i poprawy krajobrazu.

Plan konfiguracji sprzętu

W oparciu o układ węzłów i możliwości dystrybucji energii, w wielu miejscach wzdłuż linii zainstalowano zewnętrzne puszki kablowe DFW-12 10 kV. Jednostki te są wyposażone w rozłączniki obciążenia SF6, konfiguracje sieci pierścienia nośnego oraz segmentację/izolację zwarć, mają prąd znamionowy 630 A i są w pełni izolowanymi, w pełni uszczelnionymi urządzeniami do zastosowań zewnętrznych. Kluczowe dane techniczne:

Model: DFW-12 Zewnętrzna skrzynka rozgałęźna kabli wysokiego napięcia

Napięcie znamionowe: 12 kV (dla sieci dystrybucyjnych 10 kV)

Prąd znamionowy: 630A

Konstrukcja: W pełni izolowana, całkowicie zamknięta, bezobsługowa, zewnętrzna jednostka podłogowa

Cechy funkcjonalne: wzajemne połączenie sieci pierścieniowej, rozgałęzianie kabli, segmentacja i izolacja uszkodzeń, sygnalizacja linii pod napięciem, sygnalizacja uszkodzeń

Stopień ochrony: IP44 (odpowiedni do środowisk zewnętrznych, w których występują deszcz, śnieg, kondensacja i kurz); Wejście/wyjście kabla: Rozgałęzienie wieloobwodowe w celu spełnienia potrzeb lokalnego przełączania kabli

Scenariusze instalacji i zastosowań

Urządzenie instaluje się na dostępnych terenach zielonych wzdłuż dróg osiedlowych; nie wymaga dedykowanej obudowy ani rozległych fundamentów inżynieryjnych, co skutkuje niewielką powierzchnią i krótkim czasem budowy. Puszka rozgałęźna DFW-12 dzieli główny kabel i kieruje zasilanie do poszczególnych pomieszczeń rozdzielczych budynków i podstacji skrzynkowych, tworząc strukturę zasilania sieci pierścieniowej, która umożliwia „segmentację zwarć bez wzajemnych zakłóceń”.

Wyniki operacyjne po modernizacji

Znacząco zwiększona niezawodność zasilania: Eliminuje awarie linii napowietrznych; w okresie burzowym nie dochodzi do potknięć; liczba usterek linii spada o ponad 95%.

Kontrolowany zakres uszkodzeń: Wykorzystując możliwości segmentacji i izolacji skrzynki rozgałęźnej, zwarcie jednopunktowe izoluje tylko dotkniętą sekcję, utrzymując jednocześnie zasilanie w innych obszarach, drastycznie zmniejszając zakres przestojów.

Bezpieczna i stabilna praca: w pełni izolowana, uszczelniona konstrukcja eliminuje problemy, takie jak utlenianie, przegrzanie lub wycieki na odsłoniętych połączeniach; zapewnia odporność na korozję i kondensację na zewnątrz, zapewniając długoterminową, bezobsługową pracę.

Elastyczne zwiększanie wydajności: wieloobwodowa konstrukcja odgałęzień umożliwia bezpośrednie podłączenie nowych obciążeń, stacji ładowania pojazdów elektrycznych lub dodatkowych wymagań dotyczących zasilania w skrzynce rozgałęźnej, eliminując potrzebę rozległych wykopów lub ponownego okablowania.

Schludny i uporządkowany wygląd miasta: wszystkie kable są umieszczone pod ziemią, co eliminuje bałagan w liniach napowietrznych i spełnia wymagania dotyczące standaryzacji i poprawy estetyki miejskich sieci dystrybucyjnych.

Zewnętrzna skrzynka rozgałęźna kablowa DFW-12 jest preferowanym wyborem w przypadku konwersji miejskich sieci dystrybucyjnych 10 kV na okablowanie podziemne, modernizacji starszych obszarów mieszkalnych i zarządzania dystrybucją obciążenia w dzielnicach. W porównaniu z tradycyjnymi rozdzielniami i rozdzielnicami wysokiego napięcia, rozwiązanie to charakteryzuje się kompaktowymi wymiarami, niższymi kosztami, szybką instalacją i konstrukcją bezobsługową, a jednocześnie oferuje solidne możliwości pracy w sieci pierścieniowej. Idealnie nadaje się do ograniczonych przestrzeni miejskich, obszarów mieszkalnych, dzielnic handlowych i parków przemysłowych, skutecznie zwiększając niezawodność dystrybucji energii oraz upraszczając obsługę i konserwację.
