Okrągły przekładnik prądowy różnicowoprądowy ma zintegrowaną strukturę z zamkniętą pętlą i rdzeń o wysokiej przepuszczalności, umożliwiając precyzyjne wykrywanie minimalnych prądów różnicowych (na poziomie miliamperów) przy stabilnym sygnale wyjściowym i dużej odporności na zakłócenia. Seria produktów oferuje szeroką gamę rozmiarów otworów, aby dostosować się do różnych średnic kabli i wymiarów szyn zbiorczych.

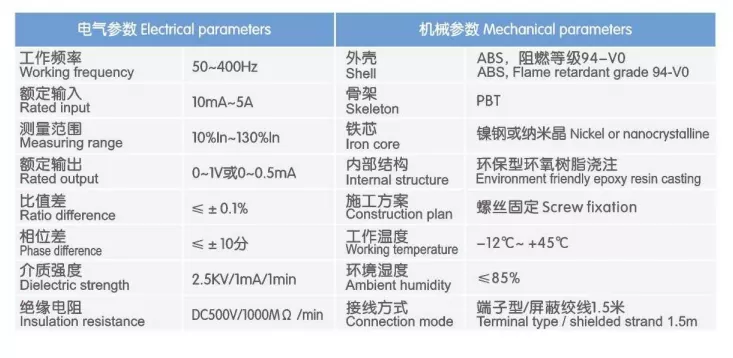

1. Wykrywanie sekwencji zerowej o wysokiej czułości
Wykorzystując materiał rdzenia o wysokiej przepuszczalności, urządzenie charakteryzuje się ciągłym obwodem magnetycznym bez szczelin powietrznych i doskonałą liniowością krzywej namagnesowania. Dokładnie identyfikuje sygnały prądu różnicowego na poziomie miliamperów z wysoką czułością i niskim poziomem błędów, skutecznie zapobiegając zarówno fałszywym alarmom, jak i pominiętym wykryciom. Dzięki dużej odporności na zewnętrzne zakłócenia elektromagnetyczne utrzymuje stabilny i dokładny sygnał wyjściowy nawet w złożonych środowiskach dystrybucyjnych, zapewniając niezawodne dane dla systemów wczesnego ostrzegania przed upływem prądu i pożarem.
2. Zintegrowana struktura w pętli zamkniętej
W urządzeniu zastosowano konstrukcję pierścieniową z zamkniętą pętlą i ciągłym obwodem magnetycznym, zapewniającą doskonałą dokładność i stabilność pomiaru w porównaniu z konstrukcjami z dzielonym rdzeniem (otwieranym). Obudowa jest formowana wtryskowo z wytrzymałego, trudnopalnego tworzywa sztucznego, a wnętrze jest uszczelnione żywicą epoksydową. Zapewnia to odporność na wilgoć, kurz i starzenie, co skutkuje minimalnym dryftem cieplnym i stałą wydajnością podczas długotrwałej pracy, co czyni go idealnym do ciągłego użytkowania w szafach rozdzielczych.
3. Wszechstronny zakres przysłony

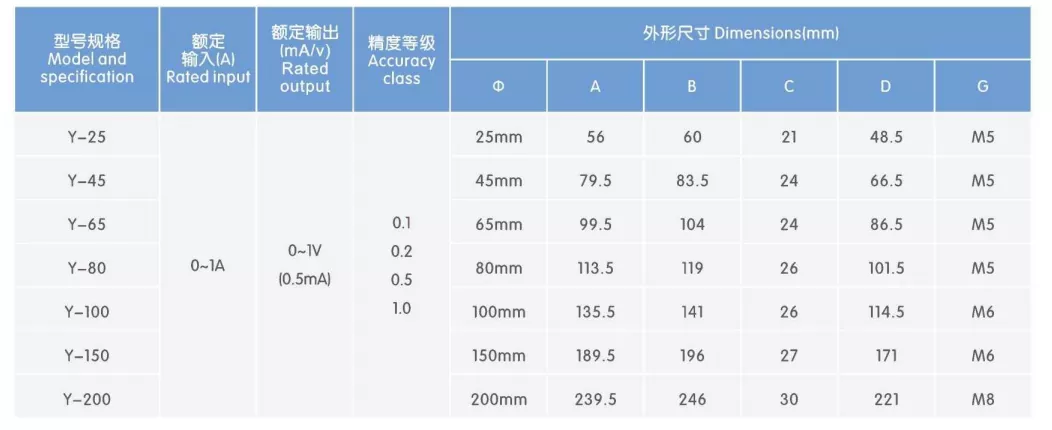

Dostępna jest szeroka gama rozmiarów apertur, począwszy od modeli o małej średnicy dla obwodów odgałęzionych po modele o dużej średnicy dla głównych linii wejściowych. Spełniają różnorodne wymagania dotyczące okablowania, w tym pojedyncze kable o małym przekroju, wiele kabli o dużym przekroju i prostokątne szyny zbiorcze. Seria ta, odpowiednia dla wszystkich poziomów sieci dystrybucyjnej – od odgałęzień terminali po główne szafy wejściowe – oferuje elastyczny wybór w celu spełnienia określonych potrzeb instalacyjnych w różnych projektach.
4. Konstrukcja montowana na podstawie
Produkt posiada zintegrowaną podstawę montażową, umożliwiającą szybkie i pewne przykręcenie śrubami w szafach rozdzielczych, zapewniając stabilną, pozbawioną drgań instalację. Posiada standardowe zaciski montowane z boku z przejrzystym oznakowaniem, co zapewnia proste i wygodne okablowanie. Jest bezpośrednio kompatybilny z głównymi elektrycznymi czujkami monitorującymi pożar, przekaźnikami upływowymi doziemnymi i panelami sterowania monitorującymi pożar, eliminując potrzebę stosowania dodatkowych adapterów i znacznie zwiększając wydajność instalacji i uruchamiania.
Wybierz model transformatora z odpowiednią wielkością apertury w oparciu o specyfikacje i liczbę kabli w monitorowanym obwodzie;
Przeprowadź wszystkie przewody pod napięciem (linie fazowe + linia neutralna) obwodu przez otwór transformatora w tym samym kierunku; ściśle upewnić się, że przewód uziemienia ochronnego (PE) nie przechodzi;
Użyj śrub przechodzących przez podstawę montażową, aby przymocować transformator poziomo do belki montażowej lub płyty izolacyjnej w szafie rozdzielczej;
Podłącz wtórne przewody wyjściowe do detektora monitorującego lub urządzenia zabezpieczającego zgodnie z oznaczeniami biegunowości zacisków, upewniając się, że wszystkie połączenia są pewne.
W przypadku trójfazowych obwodów czteroprzewodowych wszystkie trzy linie fazowe i linia neutralna muszą przechodzić przez otwór jednocześnie i w tym samym kierunku; w przypadku obwodów jednofazowych zarówno linia fazowa, jak i linia neutralna muszą przechodzić razem; w przeciwnym razie nie będzie można prawidłowo wykryć prądu różnicowego;
Zapewnij niezawodny styk okablowania strony wtórnej i unikaj pracy w obwodzie otwartym; zapobiegać silnym uderzeniom lub zgnieceniu podczas instalacji, aby uniknąć uszkodzenia właściwości magnetycznych żelaznego rdzenia;
Przeznaczony do montażu w szafce wewnętrznej; w przypadku środowisk zewnętrznych lub wilgotnych wymagane są dodatkowe środki hydroizolacyjne.
Elektryczne systemy monitorowania pożaru: monitorowanie prądu różnicowego w czasie rzeczywistym i alarmy oparte na progach dla obwodów dystrybucyjnych na wszystkich poziomach; zapobiega pożarom instalacji elektrycznych i zapewnia zgodność z przepisami bezpieczeństwa przeciwpożarowego;
Systemy ochrony przed upływem prądu niskonapięciowego: W połączeniu z przekaźnikami upływowymi doziemnymi wyzwalają obwody po wykryciu usterek upływowych, zapobiegając ryzyku porażenia prądem elektrycznym personelu;
Systemy monitorowania zasilania przeciwpożarowego: Monitorują prąd różnicowy i stan operacyjny dedykowanych obwodów dystrybucji bezpieczeństwa pożarowego, zapewniając niezawodne zasilanie sprzętu przeciwpożarowego;
Monitorowanie bezpieczeństwa dystrybucji energii przemysłowej: wykrywa wycieki w fabrycznych liniach produkcyjnych i obwodach urządzeń zasilających, wcześnie identyfikując ryzyko starzenia się izolacji;
Inteligentna dystrybucja energii w budynku: Zapewnia ostrzeżenia o wyciekach i wspiera bezpieczną obsługę i konserwację systemów dystrybucji energii w kompleksach komercyjnych, budynkach biurowych i wspólnotach mieszkaniowych.
Cała seria okrągłych przekładników różnicowoprądowych została zaprojektowana i wyprodukowana w ścisłej zgodności z odpowiednimi normami krajowymi. Każde urządzenie przechodzi wiele testów — w tym kalibrację dokładności, napięcie wytrzymywane częstotliwości sieciowej i kontrole wydajności izolacji — przed opuszczeniem fabryki, aby zapewnić stabilną i niezawodną pracę. Obsługuje niestandardowe dostosowywanie; parametry, takie jak wymiary otworu wewnętrznego, współczynniki transformacji i sygnały wyjściowe, można dostosować w celu spełnienia określonych wymagań.
Profesjonalny zespół techniczny zapewnia wskazówki dotyczące wyboru modelu i wsparcie techniczne posprzedażowe.
Obejmuje roczną gwarancję, zapewniającą jakość produktu.
Nazwa projektu: Modernizacja elektrycznego systemu monitorowania pożaru w kompleksie handlowym „Chengdong Times Square”.
Lokalizacja: miasto o statusie prefektury we wschodnich Chinach
Data uruchomienia: czerwiec 2025 r
Zastosowane produkty: Pełna gama okrągłych przekładników prądowych różnicowo-prądowych (przekładniki prądowe o składowej zerowej)
Ten kompleks handlowy, zbudowany w 2012 roku, ma łączną powierzchnię około 72 000 m² i obejmuje supermarket w piwnicy oraz cztery piętra części handlowej i gastronomicznej, z łącznie 326 obwodami dystrybucji energii. Ze względu na swój wiek w pierwotnym systemie dystrybucyjnym brakowało znormalizowanych urządzeń monitorujących prąd różnicowy; opierał się wyłącznie na wyłączniku różnicowo-prądowym (ELCB) głównego obwodu wejściowego w celu wyłączenia awaryjnego, co uniemożliwiało wczesne ostrzeganie lub dokładne lokalizowanie uszkodzeń.
W porze deszczowej 2024 r. w centrum handlowym doszło do wielu niewyjaśnionych wyłączeń głównego wyłącznika z powodu upływu prądu. Rozwiązywanie problemów wymagało odcięcia zasilania obwodów jeden po drugim w celu przeprowadzenia testów — co zajmowało ponad cztery godziny na incydent — co poważnie zakłócało normalne funkcjonowanie firmy. Ponadto lokalne władze przeciwpożarowe zauważyły podczas corocznej inspekcji, że projekt nie spełnił obowiązkowych wymagań normy GB 14287.2-2014 (Elektryczne systemy monitorowania pożaru – Część 2: Elektryczne czujki monitorowania pożaru typu różnicowoprądowego) i nakazały podjęcie działań naprawczych w określonych ramach czasowych.
W związku z tym właściciele projektu rozpoczęli w 2025 roku kompleksową modernizację elektrycznego systemu monitorowania pożaru. We wszystkich obwodach wyjściowych dystrybucji niskiego napięcia zainstalowano okrągłe przekładniki prądowe różnicowoprądowe, zintegrowane z elektrycznymi czujkami monitorującymi pożar i systemem monitorowania zaplecza, umożliwiając monitorowanie prądu różnicowego w czasie rzeczywistym, alarmy o przekroczeniu progów i lokalizację uszkodzeń we wszystkich obwodach.
Brak wielopoziomowego monitorowania prądu różnicowego; niemożność zapewnienia wczesnego ostrzegania o potencjalnych zagrożeniach. Oryginalny system zapewniał ochronę przed prądem upływowym tylko na głównej linii wejściowej, bez czujników prądu różnicowego w obwodach odgałęzionych. Nie można było wcześnie wykryć zagrożeń takich jak starzenie się izolacji i wycieki sprzętu; problemy zostały zidentyfikowane dopiero, gdy usterka nasiliła się aż do momentu wyzwolenia wyłącznika, co skutkowało znacznym opóźnieniem w zapobieganiu zagrożeniom i ich kontroli. Ukryte usterki wycieków są trudne do zlokalizowania, co skutkuje wyjątkowo niską skutecznością rozwiązywania problemów. Centra handlowe charakteryzują się licznymi obwodami dystrybucji energii i skomplikowanym okablowaniem; w przypadku wystąpienia usterki związanej z wyciekiem rozwiązywanie problemów wymaga odcięcia zasilania po kolei w obwodach. Usunięcie pojedynczej usterki zajmuje średnio cztery godziny. Częste przerwy w dostawie prądu poważnie zakłócają funkcjonowanie sklepów, a najemcy żywności i napojów wielokrotnie ponoszą straty z powodu psucia się składników.
Nieprzestrzeganie standardów akceptacji bezpieczeństwa pożarowego stwarza ryzyko regulacyjne. Obecne przepisy bezpieczeństwa przeciwpożarowego nakładają obowiązek instalowania elektrycznych urządzeń monitorujących pożar prądu różnicowego w gęsto zaludnionych obiektach komercyjnych. W pierwotnym systemie brakowało tej funkcji – była to wada krytyczna z punktu widzenia bezpieczeństwa pożarowego – co stwarzało ryzyko wymuszonego zamknięcia w celu naprawy.
Starzejące się okablowanie zwiększa ryzyko wycieków. Budynek działa od ponad dziesięciu lat, a izolacja niektórych kabli zestarzała się lub uległa uszkodzeniu przez wilgoć. Ryzyko wycieku jest szczególnie duże w podziemnych pomieszczeniach supermarketu ze względu na wysoką wilgotność, która stwarza potencjalne ryzyko pożaru.
Aby zapewnić pełne pokrycie obwodu, wybrano sześć specyfikacji okrągłych przekładników różnicowoprądowych (w oparciu o średnicę wewnętrzną), dostosowanych do specyfikacji kabli i rodzajów obciążenia różnych obwodów. Podstawowe zasady projektowania obejmują:
Zasada pomiaru sekwencji zerowej: Wszystkie linie fazowe i linia neutralna przechodzą przez otwór transformatora w tym samym kierunku. Podczas normalnej pracy suma wektorów wynosi zero; w przypadku wystąpienia upływu prąd różnicowy indukuje sygnał przesyłany do detektora monitorującego.
Warstwowe progi alarmowe: Próg alarmowy jest ustawiony na 300 mA dla obwodów zaciskowych i 1 A–2 A dla obwodów magistrali, co równoważy potrzebę zapobiegania fałszywym alarmom z czułością wymaganą do wczesnego ostrzegania o usterkach.
Konstrukcja izolacji ognioodpornej: Obudowa transformatora wykonana jest z materiału ognioodpornego odpornego na wysokie temperatury, odpowiedniego do zamkniętego środowiska o wysokiej temperaturze wewnątrz szaf rozdzielczych; wydajność izolacji spełnia standardy bezpieczeństwa elektrycznego niskiego napięcia.
Standardowa instalacja: Jednostki są wyposażone w zintegrowaną podstawę montażową do przykręcania wewnątrz szaf rozdzielczych; Terminale posiadają standardową konstrukcję wtykową, zapewniającą wygodną instalację i bezpieczne połączenia.
Szeroki zakres specyfikacji dla różnych scenariuszy okablowania: wybór sięga od modeli o małej średnicy (φ25 mm) do modeli o dużej średnicy (φ200 mm), doskonale dopasowując się do każdego obwodu, od odgałęzień oświetleniowych po główne linie wejściowe. Standaryzowane dostawy eliminują potrzebę produkcji na zamówienie, skracając w ten sposób czas budowy. Stabilna dokładność pomiaru i niski współczynnik fałszywych alarmów: zastosowanie rdzenia toroidalnego o wysokiej przepuszczalności z równomiernie rozmieszczonymi uzwojeniami zapewnia doskonałą liniowość pomiaru prądu różnicowego i dokładne wykrywanie sygnałów niskoprądowych. Dane po oddaniu do użytku wskazują, że dokładność alarmów przekracza 96% i nie ma przypadków częstych fałszywych alarmów zakłócających normalne zużycie energii.
Wygodna instalacja przy minimalnych przerwach w zasilaniu: konstrukcja przelotowa w połączeniu z uchwytem do montażu na podstawie umożliwia instalację poprzez wyłączenie tylko określonego obwodu, którego dotyczy problem; średni czas instalacji na transformator wynosi około 15 minut. Cały projekt ukończono w zaledwie 12 dni – znacznie przed terminem – minimalizując wpływ na działalność biznesową centrum handlowego.
Ognioodporny i odporny na wysokie temperatury, odpowiedni do trudnych warunków pracy w szafach: Obudowa wykonana jest z trudnopalnego tworzywa sztucznego, natomiast rdzeń i uzwojenia są otoczone żywicą epoksydową w celu ochrony przed wilgocią. Urządzenie utrzymuje parametry izolacji i dokładność pomiaru bez pogorszenia podczas długotrwałej pracy w zamkniętym środowisku szaf rozdzielczych o wysokiej temperaturze (powyżej 40°C).
Integracja z systemami zaplecza w celu wizualnej obsługi i konserwacji: Sygnały wyjściowe transformatora są przesyłane do elektrycznych czujek monitorujących pożar i gromadzone w systemie zaplecza sterowni przeciwpożarowej. Umożliwia to monitorowanie w czasie rzeczywistym wartości prądu różnicowego dla każdego obwodu; w przypadku przekroczenia limitów automatycznie wyskakujący alarm wyświetla konkretną lokalizację obwodu, umożliwiając personelowi O&M natychmiastowe zlokalizowanie usterki.
Pomyślnie przeszedł specjalistyczną kontrolę odbiorczą dotyczącą bezpieczeństwa pożarowego: Po modernizacji system przeszedł specjalistyczną kontrolę odbiorczą przeprowadzoną przez lokalną agencję straży pożarnej w zakresie bezpieczeństwa przeciwpożarowego instalacji elektrycznych. Funkcje monitorowania prądu różnicowego, logika alarmów i stopniowane schematy zabezpieczeń są zgodne z normą GB 14287, w pełni rozwiązując wcześniejsze problemy ze zgodnością.
Znacząco poprawiona skuteczność wczesnego ostrzegania i lokalizacji usterek: do końca 2025 r. system wydał wczesne ostrzeżenia w przypadku 27 przypadków nadmiernego prądu różnicowego (19 spowodowanych wadami izolacji w sprzęcie najemcy i 8 spowodowanymi wilgocią lub starzeniem się okablowania). Personel O&M może bezpośrednio wskazać awarie na podstawie objętego alarmem obwodu; średni czas rozwiązywania problemów został skrócony do poniżej 20 minut, co oznacza wzrost wydajności o 85%.
Zarządzanie zagrożeniami pożarowymi w instalacjach elektrycznych w pętli zamkniętej: Wszystkie zagrożenia związane z wyciekami zostały usunięte przed wystąpieniem jakiegokolwiek wyłączenia obwodu. Od czasu modernizacji nie wystąpiły żadne nieplanowane przerwy w dostawie prądu spowodowane wyciekami, a ryzyko wycieków związanych z wilgocią w podziemnym supermarkecie zostało skutecznie kontrolowane, co doprowadziło do zerowej liczby wypadków związanych z bezpieczeństwem elektrycznym przez cały rok. Koszty operacyjne i konserwacyjne są znacznie obniżone; nie ma potrzeby ręcznego rozwiązywania problemów związanych z wyciekami, obwód po obwodzie, minimalizując w ten sposób straty handlowe spowodowane przerwami w dostawie prądu i zmniejszając wydatki na ręczne kontrole. Sprzęt działa stabilnie, bez uszkodzeń i dryftu sygnału, co wymaga minimalnej konserwacji.
Okrągły transformator prądu resztkowego służy jako główny element wykrywający w elektrycznych systemach monitorowania pożaru i ma szerokie zastosowanie w różnych środowiskach dystrybucji energii niskiego napięcia, w tym w budynkach komercyjnych, kompleksach mieszkalnych, obiektach przemysłowych i obiektach komunalnych. Wykorzystując zasadę pomiaru sekwencji zerowej metodą przelotową, dokładnie wykrywa najmniejsze sygnały upływu w obwodach, umożliwiając wczesne wykrywanie, ostrzeganie i usuwanie potencjalnych zagrożeń pożarowych w instalacjach elektrycznych.
Dzięki kompleksowemu doborowi modeli, ustandaryzowanej instalacji i systematycznej integracji projekt ten wykazał wysoką zdolność adaptacji i niezawodność okrągłych przekładników prądowych różnicowoprądowych w renowacji starzejących się kompleksów komercyjnych, udowadniając, że są one niezbędnymi elementami poprawiającymi bezpieczeństwo przeciwpożarowe w systemach dystrybucji energii niskiego napięcia.
