Wiele starszych pomieszczeń dystrybucji energii, warsztatów i budynków wymaga dodatkowego pomiaru, monitorowania online lub zabezpieczenia przed prądem upływowym. Największym wyzwaniem jest montaż przekładników prądowych:
Ubieganie się o przerwę w dostawie prądu wiąże się z długotrwałym procesem; jeden dzień przestoju w fabryce lub supermarkecie może skutkować stratami sięgającymi od dziesiątek do setek tysięcy.
Standardowe transformatory przewlekane wymagają odłączenia kabli i usunięcia szyn zbiorczych – jest to pracochłonny proces, który stwarza ryzyko uszkodzenia istniejącego okablowania.
Ciasne wnętrza szaf często nie pozostawiają miejsca na przeciągnięcie kabli przez standardowe transformatory, a ponowne poprowadzenie okablowania powoduje stratę czasu i materiałów.
Tymczasowe inspekcje lub rozwiązywanie problemów wymagają instalacji, a następnie usunięcia urządzenia, co powoduje nieefektywny przepływ pracy w obie strony.
Nasze zaciskowe przekładniki prądowe rozwiązują te problemy: wystarczy otworzyć szczęki, zacisnąć je na kablu lub szynie zbiorczej i zabezpieczyć okablowanie. Instalacja nie wymaga przerw w zasilaniu ani modyfikacji istniejących linii, co skutecznie podwaja wydajność instalacji.
1. Prawdziwa instalacja „na żywo”.
Dzięki konstrukcji z dzielonym rdzeniem eliminuje potrzebę przecinania kabli lub demontażu szyn zbiorczych; przy zachowaniu odpowiednich procedur bezpieczeństwa można go zamocować bezpośrednio na liniach pod napięciem. Pozwala to zaoszczędzić znaczne koszty związane z przestojami i demontażem linii, skracając terminy realizacji projektów o ponad 70%, co czyni go idealnym rozwiązaniem do modernizacji systemów zasilania w fabrykach, szpitalach, centrach danych i supermarketach, które nie mogą sobie pozwolić na przestoje.
2. Stabilna, zgodna dokładność
Zbudowany z rdzenia ze stali krzemowej o wysokiej przepuszczalności, zapewnia doskonałą liniowość i minimalny błąd. Standardowa dokładność klasy 0,5 spełnia wymagania dotyczące pomiarów, monitorowania online i pobierania próbek zabezpieczających. Nie wykazuje dryfu przy niskich prądach, pozwala uniknąć nasycenia magnetycznego w zakresie znamionowym i zapewnia stabilne dane w długim okresie – kompatybilne z licznikami energii, urządzeniami monitorującymi i czujnikami pożaru.

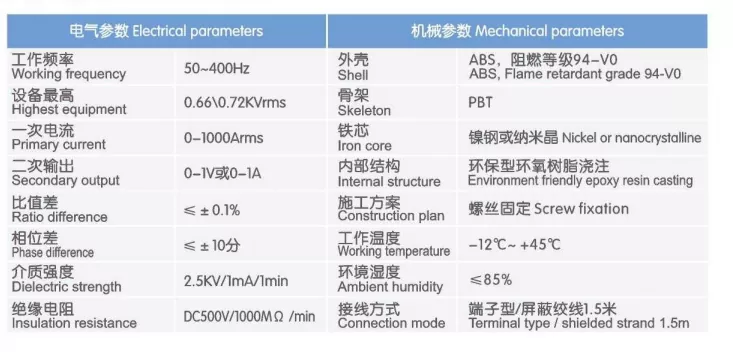

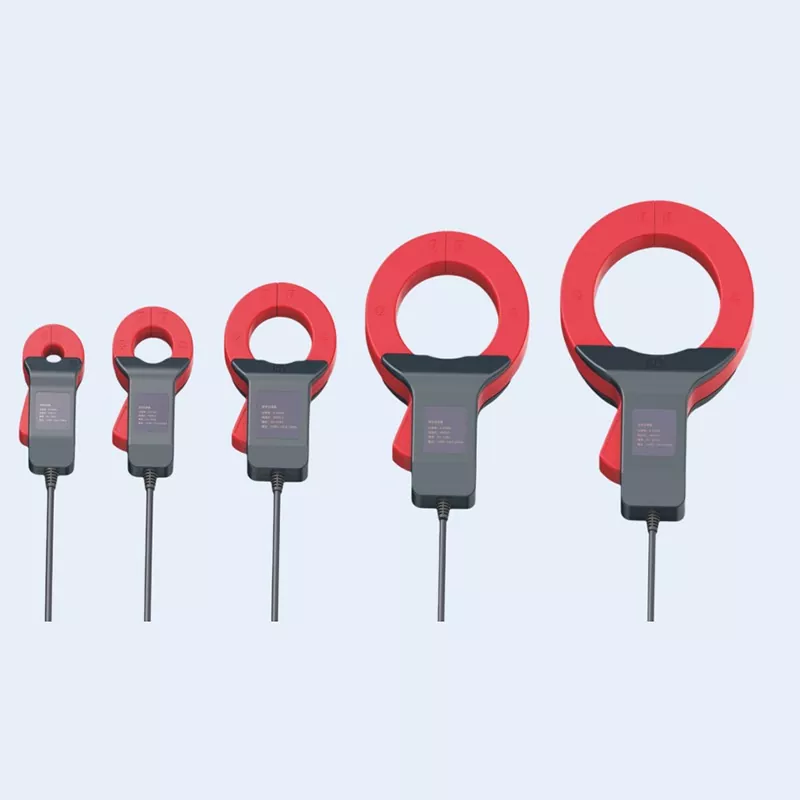

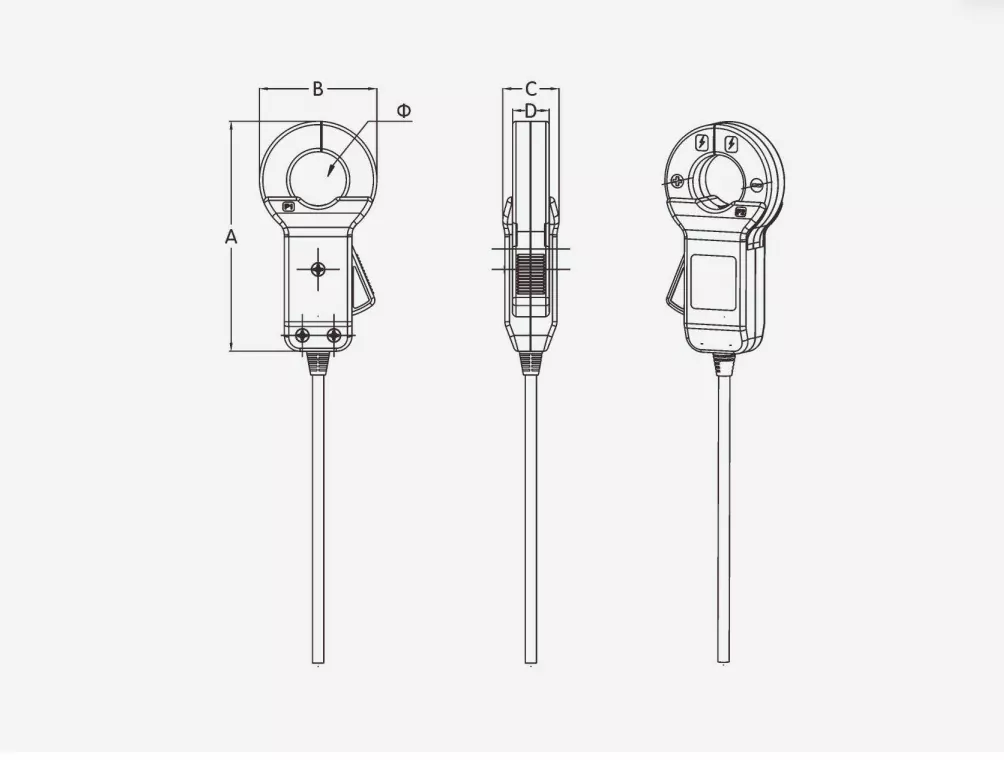

3. Kompleksowy zakres rozmiarów
Oferujemy pełen zakres specyfikacji, od cienkich kabli po grube szyny zbiorcze, z wieloma opcjami apertury umożliwiającymi dopasowanie przewodów jednożyłowych, kabli wielożyłowych i szyn prostokątnych. Nie jest wymagane żadne niestandardowe formowanie; modele standardowe dostępne są od ręki, co zapewnia szybką dostawę nawet w przypadku pilnych zamówień.
4. Niezawodna izolacja
Obudowa wykonana jest z trudnopalnego materiału konstrukcyjnego, zapewniającego wysoką wytrzymałość dielektryczną oraz odporność na starzenie i wilgoć, dzięki czemu nadaje się do zdecydowanej większości zastosowań w dystrybucji energii w pomieszczeniach. Powierzchnie współpracujące są precyzyjnie szlifowane, aby zapewnić ścisłe dopasowanie i niską niechęć magnetyczną; wykończenie jest gładkie i pozbawione zadziorów, co zapewnia bezpieczeństwo przed urazami dłoni podczas montażu i zgodność z normami elektroenergetycznymi.
5. Bezproblemowe okablowanie
Wyjście wtórne wykorzystuje specjalistyczne, odporne na zginanie okablowanie z wyraźnie oznaczoną polaryzacją zacisków, co pozwala na bezpośrednie podłączenie do liczników, przekaźników zabezpieczeniowych lub sterowników PLC bez konieczności dodatkowego uruchamiania. Punkt wyjścia kabla jest wzmocniony, aby zapobiec uszkodzeniom zginającym, zapewniając, że kabel wytrzyma ciągnięcie i prowadzenie na miejscu bez rozdarcia izolacji lub pęknięcia drutu, co czyni go wyjątkowo wytrzymałym i trwałym.
Modernizacja starzejących się rozdzielnic i szaf zasilających; instalacja liczników energii i monitoringu prądu online
Integracja z systemami monitorowania zasilania pożarowego i elektrycznymi systemami wykrywania pożaru/wycieku
Modernizacje techniczne wyposażenia fabrycznego; dodanie ochrony i pobierania próbek dla silników, wentylatorów i pomp
Detekcja prądu w obwodzie AC/DC w elektrowniach fotowoltaicznych i magazynujących energię
Tymczasowa instalacja do tymczasowego zasilania, inspekcji i diagnostyki usterek
Modernizacje obsługi i konserwacji w zakresie dystrybucji energii w budynkach, supermarketach i szpitalach
Precyzyjnie dopasowane szczęki: Drobno oszlifowane powierzchnie rdzenia zapewniają szczelne zamknięcie przy minimalnych szczelinach i niskiej rezystancji magnetycznej, gwarantując stabilną dokładność pomiaru
Ognioodporna, wytrzymała obudowa: tworzywo sztuczne o wysokiej wytrzymałości; trudnopalne, izolujące, odporne na upadki i starzenie się – zbudowane tak, aby wytrzymać trudne warunki panujące na miejscu
Przejrzyste oznakowanie parametrów: Każde urządzenie posiada wyraźną etykietę wskazującą współczynnik transformacji, polaryzację i specyfikacje w celu łatwej identyfikacji i bezbłędnego okablowania
Wzmocniona konstrukcja wyjściowa: Tuleja zapobiegająca załamaniom na końcu zapobiega pękaniu drutu w wyniku wielokrotnego ciągnięcia; nadaje się do złożonych środowisk okablowania na miejscu
Instalację pod napięciem musi wykonać wykwalifikowany elektryk; zapewnić odpowiednią izolację i ściśle przestrzegać protokołów bezpieczeństwa elektrycznego
Oczyść powierzchnie stykowe szczęk podczas instalacji, aby zapewnić całkowite zamknięcie – wolne od zanieczyszczeń i szczelin
Nigdy nie pozostawiaj strony wtórnej przekładnika prądowego z otwartym obwodem; przed uruchomieniem sprawdzić dokładność okablowania
Modele standardowe przeznaczone są do użytku w pomieszczeniach zamkniętych; instalacja na zewnątrz wymaga obudowy ochronnej
Bezpośrednie dostawy fabryczne; dostępny duży zapas standardowych specyfikacji; wysyłka zorganizowana w ciągu 48 godzin
1 rok gwarancji na uszkodzenia inne niż spowodowane przez człowieka; zapewnione dożywotnie wsparcie techniczne
Obsługiwane zakupy zbiorcze i wycena projektów; dostępne porady dotyczące wyboru i dopasowania
Projekt badania bezpieczeństwa dystrybucji energii i obciążenia w Leliu Industrial Park, Shunde, Foshan
Nazwa projektu: Badanie bezpieczeństwa dystrybucji energii i projekt diagnostyki obciążenia dla podokręgowego parku przemysłowego Leliu, dystrykt Shunde, miasto Foshan
Lokalizacja: strefa przemysłowa Guangda, dzielnica Leliu, dystrykt Shunde, miasto Foshan, prowincja Guangdong
Okres realizacji: 15 października – 5 listopada 2025 r. Zastosowanie Produkt: Pełna gama zaciskowych przekładników prądowych z dzielonym rdzeniem (5 specyfikacji od φ30mm do φ150mm)
Leliu Subdistrict to centrum produkcji sprzętu i sprzętu gospodarstwa domowego w Shunde. W Parku Przemysłowym Guangda mieszczą się 32 duże przedsiębiorstwa produkcyjne; ich systemy dystrybucji energii zostały zainstalowane w latach 2005–2024, co spowodowało znaczne różnice w wieku sprzętu. Lokalne władze odpowiedzialne za zarządzanie sytuacjami kryzysowymi współpracowały z zewnętrznymi agencjami obsługi i utrzymania zasilania (eksploatacja i konserwacja) w celu przeprowadzenia kompleksowych inspekcji bezpieczeństwa dystrybucji energii oraz diagnostyki charakterystyki obciążenia dla przedsiębiorstw parku. Przeanalizowali zagrożenia bezpieczeństwa, takie jak przeciążenia, brak równowagi trójfazowej i starzenie się izolacji, jednocześnie dostarczając danych wspierających modernizacje oszczędzające energię.
Ponieważ przedsiębiorstwa produkcyjne nie mogły sobie pozwolić na długotrwałe przerwy w dostawie prądu w związku z inspekcjami, w projekcie wykorzystano wyłącznie zaciskowe przekładniki prądowe z dzielonym rdzeniem do gromadzenia danych prądowych w połączeniu z przenośnymi terminalami danych dotyczących energii. Umożliwiło to ciągłe monitorowanie wszystkich obwodów bez przerywania zasilania.
Znacząca odporność na inspekcje oparte na przestojach; niska współpraca przedsiębiorstw
Większość przedsiębiorstw w parku działa w oparciu o model produkcji oparty na zamówieniach; zatrzymanie linii produkcyjnej na zaledwie godzinę skutkuje stratami sięgającymi od tysięcy do dziesiątek tysięcy juanów. Tradycyjne przekładniki prądowe okienne (solid-core) wymagają odłączenia przewodów i odcięcia zasilania na potrzeby instalacji, co utrudnia współpracę większości przedsiębiorstw i opóźnia postęp kontroli.
Szerokie zróżnicowanie specyfikacji obwodów; sprzęt jednozakresowy jest niewystarczający
Poziomy prądu wahają się od kilkudziesięciu amperów dla odgałęzień oświetlenia warsztatowego do ponad dwóch tysięcy amperów dla głównych szyn zasilających, przy różnych wymiarach kabli i szyn zbiorczych. Tradycyjny sprzęt inspekcyjny ma zazwyczaj stały zakres pomiarowy, co wymaga transportu wielu zestawów urządzeń i skutkuje niską wydajnością obsługi i konserwacji.
Odczyty chwilowe nie odzwierciedlają rzeczywistej charakterystyki obciążenia
Standardowe multimetry cęgowe rejestrują jedynie chwilowe wartości prądu, nie rejestrując wahań obciążenia w okresach takich jak poranne szczyty lub nocne czuwanie. Mają także trudności z wykryciem ukrytych problemów, takich jak sporadyczne przeciążenia lub wahania równowagi trójfazowej, co ogranicza praktyczną wartość wyników kontroli.
Skomplikowane okablowanie na miejscu; niska efektywność wdrażania
Tradycyjny stacjonarny sprzęt inspekcyjny wymaga kłopotliwej instalacji, której wdrożenie w jednym obwodzie zajmuje ponad pół godziny. Przy prawie 300 obwodach na terenie parku szacowany czas ukończenia przekroczył dwa miesiące, co nie spełniło wymogów harmonogramu specjalnej kampanii naprawczej.
Aby spełnić podstawowe wymagania dotyczące nieinwazyjnych (brak przerw w dostawie prądu), wielozakresowych i szybkich możliwości wdrożenia, w projekcie wykorzystano pięć specyfikacji przekładników prądowych z dzielonym rdzeniem (CT). Są one dopasowane do konkretnych wartości znamionowych prądu i wymiarów przewodów różnych obwodów i połączone z przenośnymi terminalami kontroli jakości zasilania, aby umożliwić ciągłe gromadzenie danych przez 72 godziny.
Podstawowy projekt rozwiązania
Konstrukcja z dzielonym rdzeniem, nieinwazyjna: Wyposażona w mechanizm zaciskowy typu „push-to-open”, przekładniki prądowe mocowane są bezpośrednio na zewnętrznej stronie kabli lub szyn zbiorczych. Eliminuje to potrzebę odłączania zacisków lub odcinania zasilania, umożliwiając bezpieczną instalację pod napięciem w środowiskach niskiego napięcia, zgodnie ze standardowymi procedurami operacyjnymi.
Precyzyjne dopasowanie poprzez wielopoziomowe zakresy: pięć rozmiarów apertury odpowiada różnym zakresom prądu. Przekładniki prądowe o małej aperturze są stosowane w obwodach niskoprądowych, aby zapewnić dokładność pomiaru, podczas gdy przekładniki prądowe o dużej aperturze dostosowują się do rozmiarów przewodów obwodów wysokoprądowych, równoważąc precyzję z kompatybilnością.
Tryb ciągłego monitorowania obciążenia: Sygnały wyjściowe z przekładników prądowych są podawane do przenośnego terminala akwizycyjnego. Dla każdego obwodu odbywa się ciągłe gromadzenie danych przez 72 godziny, w pełni rejestrując stany operacyjne – w tym okresy produkcji, czuwania i obciążenia szczytowego – w celu generowania profili obciążenia i raportów o jakości energii.
Testowanie bez przestojów przez cały czas; brak strat produkcyjnych dla przedsiębiorstw: Wszystkie testy obwodów przeprowadzono podczas normalnych operacji produkcyjnych. Przedsiębiorstwa nie musiały wstrzymywać produkcji ani ubiegać się o planowe przerwy w dostawie prądu. Wszystkie 32 uczestniczące przedsiębiorstwa pomyślnie ukończyły testy, nie ponosząc żadnych strat z powodu przerw w produkcji, skutecznie rozwiązując problemy branży związane z trudnością i powolnym postępem testów w parkach przemysłowych.
Kompleksowe pokrycie specyfikacji; jeden zestaw wyposażenia do wszystkich scenariuszy: System obejmuje pełny zakres rozmiarów apertur od φ30mm do φ150mm. Pojedynczy zespół konserwacyjny przewożący jeden zestaw sprzętu może obsługiwać dowolny obwód, od linii odgałęzionych po główne linie dochodzące. Eliminuje to potrzebę częstych zmian sprzętu i znacznie zwiększa elastyczność operacyjną na miejscu.
Precyzyjna ciągła akwizycja z solidną obsługą danych: Dzięki dokładności pomiaru klasy 0,5 i ciągłemu próbkowaniu przez 72 godziny system precyzyjnie rejestruje krytyczne dane, takie jak obciążenia szczytowe, asymetria trójfazowa i wahania współczynnika mocy. Powstałe raporty z testów stanowią wiarygodną podstawę do wprowadzenia poprawek w zakresie bezpieczeństwa i ulepszeń w zakresie efektywności energetycznej, a wiarygodność danych jest uznawana zarówno przez przedsiębiorstwa, jak i organy regulacyjne. Efektywność wdrożeń wzrosła trzykrotnie, co znacznie skróciło terminy realizacji projektów. Instalacja jednoobwodowego przekładnika prądowego i uruchomienie terminala zajmowało średnio tylko 5 minut — ponad trzy razy szybciej niż tradycyjne metody wymagające przerw w dostawie prądu i odłączania przewodów w celu testowania. Inspekcje wszystkich 286 obwodów na terenie parku przemysłowego zakończono w zaledwie 21 dni, znacznie przed pierwotnym harmonogramem 60-dniowym, pomyślnie kończąc inicjatywę ukierunkowanych środków zaradczych.
Przenośny i trwały, odpowiedni do skomplikowanych warunków na miejscu. Lekkie, wytrzymałe i odporne na upadki transformatory są łatwe do przenoszenia dla personelu obsługi i konserwacji pomiędzy różnymi obszarami fabryki. Odporna na zużycie konstrukcja szczęk zaciskowych zapewnia, że wielokrotne otwieranie i zamykanie nie pogarsza dokładności pomiaru, utrzymując stabilną pracę nawet przy długotrwałym użytkowaniu z dużą częstotliwością.
Kompleksowa identyfikacja zagrożeń i naprawa w obiegu zamkniętym. W ramach projektu zidentyfikowano 21 przeciążonych obwodów, 37 obwodów ze znaczną niezrównoważeniem trójfazowym, 19 obwodów o niskim współczynniku mocy i 7 przypadków ryzyka wycieku spowodowanego degradacją izolacji. Poszczególnym przedsiębiorstwom wydano listy środków naprawczych; do końca 2025 r. wskaźnik ukończenia usuwania zagrożeń osiągnął 92%, co znacząco poprawiło bezpieczeństwo dystrybucji energii w parku.
Ulepszenia efektywności energetycznej oparte na danych i obniżki kosztów dla przedsiębiorstw. Na podstawie danych z monitorowania obciążenia 12 przedsiębiorstw otrzymało zalecenia dotyczące oszczędzania energii, takie jak optymalizacja sprężarki powietrza, sterowanie oświetleniem w oparciu o czas i ulepszenia kompensacji mocy biernej. Wdrożenie zaowocowało średnią miesięczną oszczędnością energii elektrycznej w wysokości około 1200 kWh na fabrykę i rocznymi oszczędnościami kosztów przekraczającymi 100 000 RMB, przy okresach zwrotu inwestycji krótszym niż jeden rok.
Zwiększona wydajność obsługi i utrzymania oraz rozszerzone modele usług. Wykorzystując ten sprzęt, zewnętrzni dostawcy obsługi i konserwacji zmodernizowali swoje roczne usługi kontroli bezpieczeństwa z „jednorazowych, natychmiastowych kontroli” do „kwartalnego ciągłego monitorowania obciążenia”. Zwiększyło to wartość usług o 40% i znacząco zwiększyło częstotliwość odnawiania umów przez klientów, ustanawiając powtarzalny model usług obsługi i utrzymania w zakresie dystrybucji energii przemysłowej.
Stabilna wydajność sprzętu przy zerowej awaryjności podczas użytkowania o wysokiej częstotliwości. W całym projekcie transformatory przeszły ponad 1200 cykli otwierania/zamykania bez problemów, takich jak słaby kontakt szczęk, dryft dokładności lub uszkodzenie izolacji. Dzięki 100% wskaźnikowi integralności sprzętu system w pełni spełnił wymagania przemysłowych inspekcji eksploatacji i utrzymania o wysokiej częstotliwości, obejmujących wiele scenariuszy. VI. Podsumowanie sprawy
Przekładniki prądowe z dzielonym rdzeniem są niezbędnymi przenośnymi urządzeniami pomiarowymi do obsługi i konserwacji systemów elektroenergetycznych, diagnostyki efektywności energetycznej i kontroli bezpieczeństwa. Skutecznie rozwiązują kluczowe wyzwania napotykane w warunkach przemysłowych — w szczególności trudności związane z planowaniem przerw w dostawie prądu, powolnym wdrażaniem i niewystarczającym pokryciem zakresu pomiarowego. Łącząc wygodę instalacji z dzielonym rdzeniem z dokładnością pomiaru na poziomie dochodowym, urządzenia te nadają się zarówno do tymczasowego rozwiązywania problemów i ukierunkowanych pomiarów obciążenia, jak również do stosowania jako rozwiązanie uzupełniające dla stałych systemów monitorowania; są niezbędnymi narzędziami dla zewnętrznych dostawców usług energetycznych i korporacyjnych działów obsługi i konserwacji.
