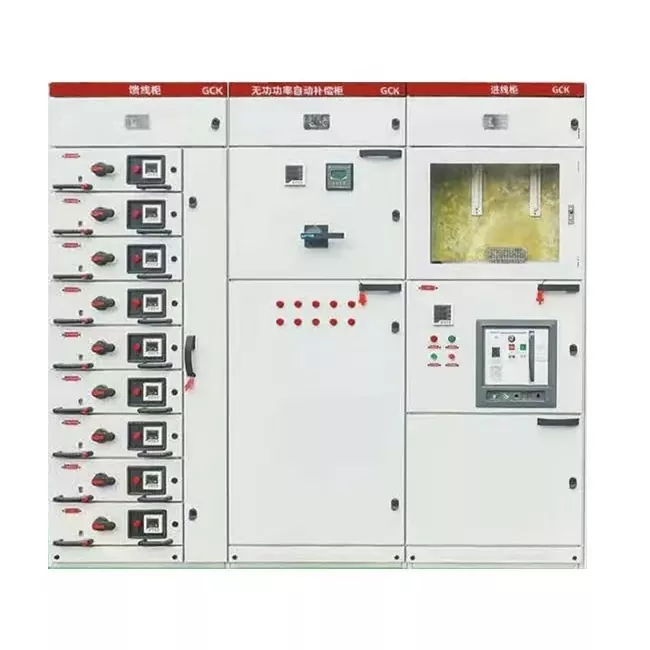

Wysuwna szafka rozdzielcza GCK

Nadal niepokoi Cię ograniczona przestrzeń w pomieszczeniu dystrybucyjnym? A może doświadczyłeś drobnej awarii obwodu, która zmusiła do zatrzymania całej linii produkcyjnej w celu konserwacji, co spowodowało ogromne straty ekonomiczne? Chociaż tradycyjne szafki stacjonarne są niedrogie, konserwacja wymaga całkowitej przerwy w dostawie prądu; chociaż wysokiej klasy system MNS charakteryzuje się doskonałą wydajnością, jego wysoki koszt często odstrasza wiele projektów.

Wysuwana szafka rozdzielcza GCK firmy Junray Electrical została precyzyjnie zaprojektowana, aby rozwiązać ten dylemat. Porzuciliśmy tradycyjną konstrukcję szuflad o dużych rozmiarach i przyjęliśmy zoptymalizowaną jednostkę składającą się z 1/2 modułu. Taka konstrukcja nie tylko znacznie zmniejsza powierzchnię pomieszczenia dystrybucyjnego, ale także umożliwia „konserwację przy wyłączonym zasilaniu”, całkowicie eliminując obawy związane z przestojami maszyny spowodowanymi konserwacją, i jest idealnym wyborem dla projektów, które wymagają zarówno wydajności, jak i budżetu.

Podstawowe mocne strony

Podstawą konkurencyjności Wysuwnej Szafy Rozdzielczej GCK jest jej dynamiczna praca i możliwości wykorzystania przestrzeni:

Bardzo duża gęstość obwodów: Dzięki wykorzystaniu 1/2 modułowych modułów szufladowych pojedyncza szafa może pomieścić do 18 niezależnych obwodów, co stanowi dwukrotnie większą pojemność niż w przypadku tradycyjnych szaf GCS. Oznacza to, że na tej samej powierzchni można osiągnąć dwukrotnie większą wydajność dystrybucji mocy, znacznie poprawiając wykorzystanie przestrzeni.

Osiągnięcie „zero przestojów” w zakresie konserwacji: Moduły szufladowe są wyposażone w przejrzyste, trójpozycyjne blokady mechaniczne „praca, testowanie, separacja”. W przypadku awarii obwodu operatorzy mogą z łatwością wyjąć uszkodzoną szufladę w celu konserwacji, np. wymiany baterii, podczas gdy sąsiednie obwody nadal działają normalnie, całkowicie eliminując przerwy w dostawie prądu w całej linii.

Optymalna opłacalność: W porównaniu z drogim systemem MNS, nasze szafy GCK zapewniają tę samą wygodną obsługę, jednocześnie znacznie obniżając koszty zakupu, pomagając Ci wyróżnić się w projektach infrastrukturalnych lepszym stosunkiem inwestycji do wydajności.

Profesjonalna produkcja

Jako profesjonalny Producent założony w 2013 roku, Junray Electrical posiada nowoczesny zakład produkcyjny. Posiadamy nie tylko międzynarodowe autorytatywne certyfikaty, takie jak ISO, CCC i CE, ale także kompletny zestaw zaawansowanych linii produkcyjnych, począwszy od cięcia laserowego po precyzyjne gięcie.

Ta wysuwana szafka rozdzielcza GCK jest produkowana ściśle według międzynarodowych standardów. Konstrukcja szafy jest montowana przy użyciu profili modułowych o wysokiej wytrzymałości, charakteryzujących się zarówno sztywnością, jak i precyzją. Wnętrze wyposażone jest w pogrubione szyny miedziane o wysokiej przewodności, o zakresie prądu znamionowego od 630A do 4000A i krótkotrwałym prądzie wytrzymywanym do 80kA, zapewniając stabilność nawet przy rozruchu pod dużym obciążeniem lub uderzeniu zwarciowym. W połączeniu ze stopniem ochrony IP40 może skutecznie izolować kurz i ciała obce. Niezależnie od tego, czy znajduje się w zakurzonym warsztacie, czy w obszarze handlowym, w którym często przemieszczają się pracownicy, może zagwarantować czystość i bezpieczeństwo komponentów wewnętrznych.

Dane techniczne:

Obowiązujące scenariusze:

Fabryki średniej wielkości: dystrybucja energii dla głównych linii produkcyjnych, z ograniczonym budżetem, ale wymagająca wygodnej obsługi i konserwacji.

Kompleksy handlowe: Oświetlenie i dystrybucja energii w centrach handlowych i budynkach biurowych nie mogą dopuszczać do przerw w dostawie prądu.

Szpitale/Infrastruktura: Obiekty użyteczności publicznej i parki przemysłowe wymagające ciągłego zasilania.

Dlaczego warto wybrać Junray Electrical?

Wybór Junray Electrical to nie tylko wybór dostawcy, ale wybór niezawodnego partnera. Dysponujemy profesjonalnym zespołem, który może zapewnić Państwu szybkie i precyzyjne usługi dostosowane do indywidualnych potrzeb. Obiecujemy zaoferować globalną szybką reakcję 24 godziny na dobę, 7 dni w tygodniu. Jeśli szukasz wysuwanej szafy rozdzielczej GCK, która rozwiąże problemy związane z przestrzenią i obsługą, nie wahaj się dłużej. Skontaktuj się z nami natychmiast, aby uzyskać bezpłatne konsultacje techniczne i wyceny.

Studium przypadku

Projekt ten obejmował modernizację systemu dystrybucji zasilania w dużym warsztacie produkującym komponenty elektroniczne. W zakładzie znajdują się liczne linie produkcyjne o zmiennej częstotliwości, sprzęt do precyzyjnej obróbki, centralne systemy klimatyzacji i zautomatyzowane obwody MCC (Centrum Sterowania Silnikiem), charakteryzujące się częstymi cyklami rozruchu i zatrzymywania sprzętu oraz znacznymi wahaniami obciążenia. Oryginalne stacjonarne szafy rozdzielcze GGD charakteryzowały się dezorganizacją obwodów i trudną konserwacją; awaria w pojedynczym obwodzie może z łatwością wpłynąć na całą sekcję szyny zbiorczej, poważnie naruszając ciągłość produkcji.

Aby zwiększyć bezpieczeństwo dystrybucji, efektywność konserwacji i stabilność zasilania, system dystrybucji niskiego napięcia w całym zakładzie został zastąpiony rozdzielnicą niskiego napięcia wysuwną GCK. Jednostki te obsługują dystrybucję mocy w warsztacie, dystrybucję oświetlenia, zasilacze urządzeń o zmiennej częstotliwości i scentralizowaną kontrolę kompensacji mocy biernej.

Problemy przed aktualizacją

Wysokie ryzyko konserwacji i długotrwałe przestoje: Awarie w pojedynczych obwodach starych szaf stacjonarnych wymagały wyłączenia zasilania całej sekcji w celu naprawy; skomplikowane okablowanie śrubowe i czasochłonne naprawy awaryjne poważnie wpłynęły na wydajność linii produkcyjnej.

Wysokie ryzyko rozprzestrzeniania się uszkodzeń: brak niezależnych przedziałów oznaczał, że zwarcia lub wyładowania łukowe w jednym obwodzie mogą łatwo rozprzestrzenić się na sąsiednie obwody, powodując powszechne przerwy w dostawie prądu.

Trudności w zwiększaniu wydajności: Obwody stacjonarne w szafach nie były elastyczne, co uniemożliwiało łatwe zwiększanie wydajności lub modyfikowanie obwodów dla nowego zautomatyzowanego sprzętu.

Poważne przegrzanie w punktach styku: Utlenianie tradycyjnych zacisków podczas długotrwałej pracy spowodowało przegrzanie i częste wyłączanie szaf zasilających odpływowych w okresach szczytowego obciążenia.

Niska wydajność obsługi i utrzymania: brak możliwości wymiany podczas pracy lub użycia zapasowych modułów szuflad oznaczał, że rozwiązywanie problemów wymagało przerw w dostawie prądu.

Plan konfiguracji sprzętu

W oparciu o klasyfikację obciążenia warsztatu i wymagania technologiczne, w całej rozdzielni niskiego napięcia zainstalowano wysuwną rozdzielnicę niskiego napięcia GCK. Konfiguracja obejmuje szafy zasilania wejściowego, szafy na szyny szynowe, szafy zasilania silników MCC (typ wysuwny), szafy kompensacyjne kondensatorów i szafy oświetleniowe, wszystkie charakteryzujące się modułową konstrukcją szuflad i niezależną konstrukcją przedziałów. Kluczowe specyfikacje sprzętu

Typ szafy: Rozdzielnica wysuwna niskiego napięcia GCK

Napięcie znamionowe: 380 V/400 V

Znamionowe napięcie izolacji: 660 V

Cechy konstrukcyjne: Całkowicie zamknięta konstrukcja metalowa z niezależnymi przedziałami funkcjonalnymi (oddzielne przedziały szyn zbiorczych, kabli i szuflad)

Funkcjonalność szuflady: posiada cztery pozycje — serwis, test, odłączona i wyjęta — co pozwala na konserwację bez przerw w zasilaniu i szybką wymianę na zapasowe szuflady

Stopień ochrony: IP30

Scenariusze zastosowań: zastosowania w warsztatach przemysłowych MCC (centra sterowania silnikami), obciążenia wymagające częstego uruchamiania/zatrzymywania oraz ciągłe procesy produkcyjne o wysokiej niezawodności

Najważniejsze momenty modernizacji

Modułowa konstrukcja szuflady: Każdy obwód zasilający posiada niezależną szufladę, co zapewnia wzajemną izolację i wysokie bezpieczeństwo.

Podwójna blokada (elektryczna i mechaniczna): zapobiega nieprawidłowemu działaniu oraz wkładaniu/wyjmowaniu pod obciążeniem, eliminując wypadki spowodowane błędami ludzkimi.

Konstrukcja z podwójnymi szynami zbiorczymi i szafką na łączniki szynowe: umożliwia sekcyjne zasilanie, równoważenie obciążenia i izolowanie usterek.

Duża ilość zapasowych obwodów szuflad: umożliwia przyszłą rozbudowę sprzętu i modyfikację procesu.

Wydajność operacyjna po modernizacji

Znacząco poprawiona skuteczność obsługi usterek: awarie pojedynczego obwodu można rozwiązać poprzez bezpośrednią wymianę szuflady zapasowej; czas naprawy awaryjnej zostaje skrócony z 1–2 godzin do poniżej 5 minut, drastycznie minimalizując straty wynikające z przestojów linii produkcyjnej.

Zwiększone bezpieczeństwo: Niezależna struktura przedziału całkowicie zapobiega rozprzestrzenianiu się zwarć i migracji łuku, eliminując wypadki zwarciowe między obwodami.

Normalny wzrost temperatury urządzenia: Stabilny styk na wtykowych stykach pierwotnych; brak przegrzania z powodu utleniania; stabilna praca w okresach szczytowego obciążenia.

Zwiększona ciągłość zasilania: Sekcjonowany zasilacz z możliwością podłączenia szyny zapewnia, że ​​konserwacja jednej sekcji nie zakłóca produkcji w całym warsztacie. Niższe koszty eksploatacji i utrzymania: koszty konserwacji w ciągu 10 lat w całym cyklu życia są o około 20% niższe w porównaniu z szafami typu stacjonarnego, co eliminuje potrzebę częstego dokręcania elementów złącznych lub dużych przerw w dostawie prądu w celu konserwacji.

Podsumowanie sprawy

Szafy wysuwne GCK idealnie nadają się do scenariuszy obejmujących ciągłą produkcję przemysłową, częste cykle uruchamiania/zatrzymywania sprzętu oraz wysokie wymagania dotyczące niezawodności zasilania i wydajności konserwacji. W porównaniu z tradycyjnymi szafami stacjonarnymi GGD oferują one takie zalety, jak blokowanie bezpieczeństwa, niezależna segregacja, szybka wymiana jednostek, elastyczna rozbudowa i solidne możliwości izolowania usterek, co czyni je preferowanym wyborem w przypadku fabrycznych rozdzielnic MCC i modernizacji przemysłowych systemów dystrybucji zasilania niskiego napięcia.
