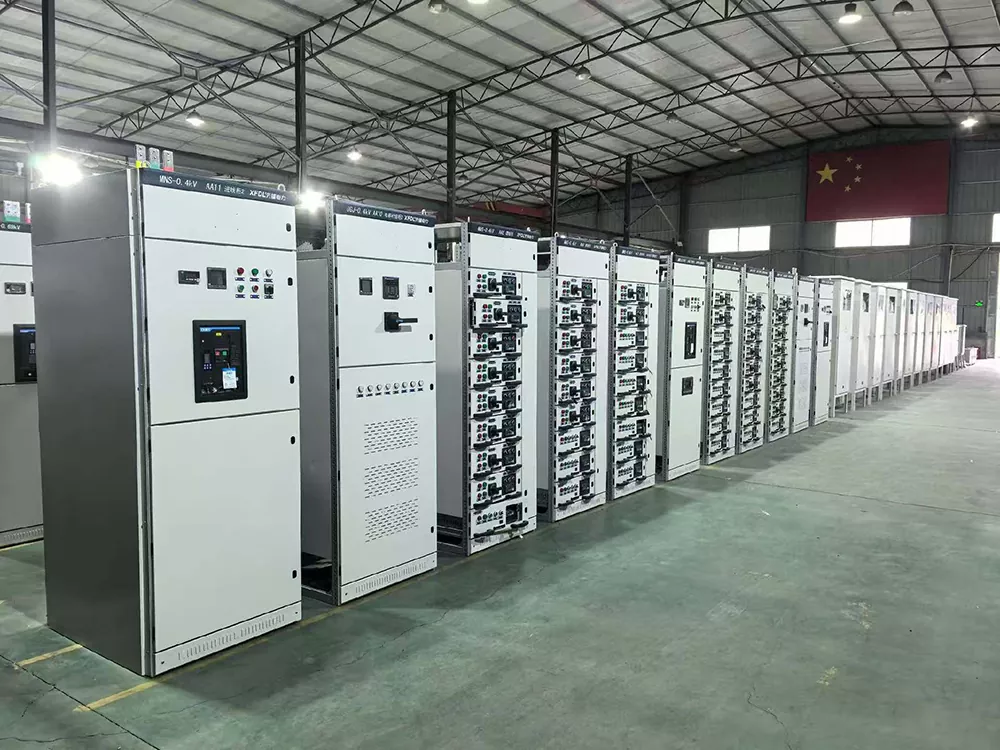

Wysuwana szafka rozdzielcza MNS

Wysuwna szafa rozdzielcza MNS to wysokiej klasy rozdzielnica wysuwna niskiego napięcia, która została kompleksowo udoskonalona i rozwinięta w oparciu o doskonałe krajowe szafy rozdzielcze niskiego napięcia. Jest to również obecnie najwyższej klasy kompletny sprzęt dystrybucyjny niskiego napięcia w Chinach. W porównaniu ze zwykłymi wysuwanymi szafkami rozdzielczymi, w tym produkcie zastosowano modułowe miniaturowe szuflady o wielkości 1/4, które mają mniejszą objętość niż szuflady GCS i mogą pomieścić więcej jednostek. Stopień ochrony osiąga IP54. Jego głównym zadaniem jest spełnianie niezwykle wysokich wymagań dotyczących niezawodności i bezpieczeństwa dystrybucji energii w scenariuszach high-end. Nawet w scenariuszach takich jak elektrownie jądrowe i fabryki półprzewodników, gdzie nie jest dozwolone żadne uszkodzenie, może również działać doskonale. Jest to sprzęt niezbędny do scenariuszy dystrybucji energii na najwyższym poziomie i nadaje się do różnych scenariuszy przemysłowych i cywilnych, w których obowiązują rygorystyczne wymagania dotyczące bezpieczeństwa i stabilności dystrybucji energii.

Specyfikacje techniczne

Jakie są zalety produktu?

Konstrukcja z mikroszufladami, więcej obwodów i większa oszczędność miejsca: Wysuwana szafka dystrybucyjna MNS wykorzystuje 1/4 modułowych mikroszuflad. W jednej szafce można umieścić aż 36 niezależnych małych obwodów, czyli dwukrotnie więcej obwodów w porównaniu do zwykłych szaf GCS. Bez zwiększania powierzchni pomieszczenia dystrybucyjnego może spełnić wysokiej klasy wymagania dystrybucyjne dla wielu obwodów i małych obciążeń, znacznie oszczędzając miejsce na podłodze i zmniejszając koszty lokalizacji.

Bardzo wysoki stopień ochrony IP54, odpowiedni do złożonych środowisk: Poziom ochrony osiąga IP54, znacznie przekraczając poziom IP30 zwykłych wysuwanych szaf rozdzielczych. W pełni uszczelniona konstrukcja w połączeniu z precyzyjną konstrukcją uszczelnienia może skutecznie zapobiegać przedostawaniu się kurzu i wilgoci. Nawet w złożonym środowisku o wysokiej wilgotności i dużym zapyleniu może zapewnić stabilną pracę komponentów wewnętrznych i uniknąć awarii sprzętu spowodowanych czynnikami środowiskowymi.

Konstrukcja z podwójną blokadą, najwyższe bezpieczeństwo i zapobieganie błędnemu działaniu: Wyposażony w blokadę mechaniczną + podwójną ochronę blokady elektrycznej, może całkowicie zapobiec nieprawidłowym operacjom, takim jak ciągnięcie szuflady podczas przenoszenia ładunku lub przypadkowe dotknięcie części pod napięciem. Zapewnia nie tylko bezpieczeństwo osobiste operatorów, ale także pozwala uniknąć przerw w dostawie prądu i awarii sprzętu spowodowanych niewłaściwą obsługą. Buduje kompleksową linię obrony bezpieczeństwa dystrybucji i przestrzega standardów bezpieczeństwa scenariuszy high-end.

Konserwacja po wyłączeniu zasilania bez przerw w dostawie prądu: Każdy moduł szufladowy jest projektowany niezależnie. W przypadku awarii określonego obwodu należy wyciągnąć tylko odpowiednią szufladę w celu konserwacji, a pozostałe obwody nie zostaną naruszone. Nie ma potrzeby zatrzymywania całego systemu dystrybucyjnego, doskonale dostosowując się do scenariuszy high-end, które nie tolerują żadnej przerwy w dostawie prądu ani na sekundę, zapewniając ciągłą i stabilną produkcję i działanie oraz ograniczając straty wynikające z przestojów.

Zaawansowane wykonanie i detale, stabilna praca przy dużym prądzie: Wbudowane wielkogabarytowe, grube szyny miedziane, o dużej obciążalności prądowej i odpowiedniej ochronie izolacji, mogą dostosować się do pracy przy dużych prądach w zakresie od 630A do 6300A. Wzrost temperatury jest niski, a stabilność jest silna. W połączeniu z detalami takimi jak pełna ochrona szczelności i podwójna blokada, zapewnia to długoterminową stabilną pracę sprzętu bez częstej konserwacji.

Jakie są scenariusze zastosowań?

Dzięki wyjątkowo wysokiej niezawodności, bezpieczeństwu i możliwościom adaptacji, wysuwna szafa rozdzielcza MNS jest szeroko stosowana w różnych scenariuszach wysokiej klasy, które mają rygorystyczne wymagania dotyczące dystrybucji mocy i nie tolerują żadnych awarii. Stało się standardowym wyposażeniem do podstawowej dystrybucji energii w różnych gałęziach przemysłu. W scenariuszach wsparcia energetyki jądrowej jest przystosowany do dystrybucji energii niskiego napięcia w elektrowniach jądrowych, spełniając wymagania ultrawysokiej niezawodności i zapewniając stabilną pracę systemu energetyki jądrowej; w scenariuszach centrów danych najwyższego poziomu jest przystosowany do super dużych centrów danych IDC, umożliwiając nieprzerwaną konserwację bez przerw w dostawie prądu i unikając poważnych strat spowodowanych przerwami w dostawie prądu; w scenariuszach szpitalnych jest przystosowany do podstawowej dystrybucji zasilania sal operacyjnych i oddziałów intensywnej terapii szpitali trzeciego stopnia, zapewniając ciągłość pracy sprzętu medycznego i chroniąc bezpieczeństwo życia pacjentów; w scenariuszach fabryk półprzewodników jest przystosowany do dystrybucji mocy fabryk półprzewodników i chipów, spełniając niezwykle wysokie wymagania dotyczące niezawodności i stabilności, unikając zakłóceń produkcji spowodowanych awariami; w scenariuszach tranzytu kolejowego jest dostosowany do podstawowej dystrybucji energii niskiego napięcia w metrze i kolei dużych prędkości, osiągając zerowe przerwy w dostawie prądu i zapewniając płynny transport.

Dlaczego wybrać nas?

Junray Electrical, jako profesjonalny producent, dostawca i fabryka w Chinach, przeprowadził dogłębne badania nad rozwojem i produkcją wysuwanych szaf rozdzielczych MNS. Ściśle przestrzega standardów branżowych, a każde urządzenie przechodzi rygorystyczne testy, zapewniające jakość i umożliwiające płynną akceptację w różnych scenariuszach z najwyższej półki. Ten produkt jest ulepszoną wersją opartą na zwykłych szafach rozdzielczych, integrującą podstawowe zalety, takie jak modułowe mikro szuflady 1/4 i stopień ochrony IP54, skutecznie rozwiązujący problemy związane z dystrybucją w scenariuszach z najwyższej półki. Jest bardziej elastyczny i trwały niż podobne produkty. Zapewniamy kompleksowe doradztwo w zakresie wyboru przed sprzedażą i usługi konserwacji posprzedażnej. Możemy dostosować liczbę modułów szufladowych do potrzeb klienta, spełniając spersonalizowane wymagania różnych scenariuszy.

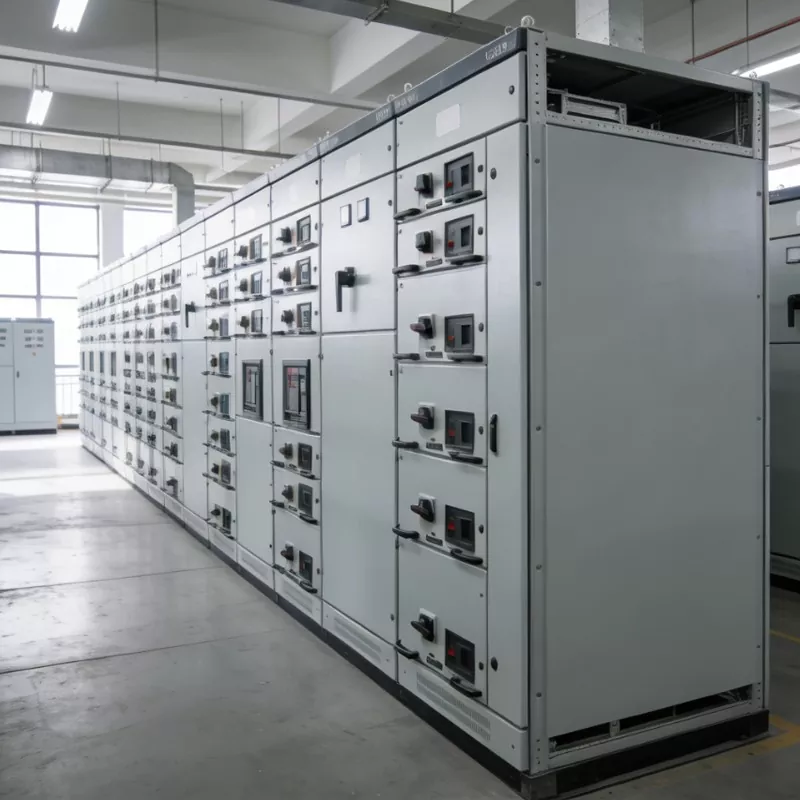

Przegląd projektu

Projekt ten obejmuje modernizację systemu dystrybucji energii w inteligentnym warsztacie produkcyjnym poświęconym nowym akumulatorom energetycznym – obiektowi sklasyfikowanemu jako wysokiej klasy zakład produkcji precyzyjnej o wymaganiach dotyczących obciążenia „klasy I”. W warsztacie znajduje się szeroka gama wysoce precyzyjnego sprzętu — w tym systemy do zrobotyzowanego spawania, powlekania, nawijania, formowania i kontroli — charakteryzujących się dużą gęstością obciążenia, częstymi cyklami start-stop i znacznymi zakłóceniami elektromagnetycznymi (EMI). W związku z tym obiekt wymaga wyjątkowej ciągłości zasilania i wysokiej jakości zasilania.

Oryginalne, starsze szafy stacjonarne GGD charakteryzowały się ograniczoną pojemnością obwodów, dużą powierzchnią, brakiem zabezpieczenia izolacyjnego i słabą odpornością na zakłócenia. Problemy te często prowadziły do ​​kaskadowych awarii zwarciowych, rozległych przerw w dostawie prądu podczas konserwacji i przestojów sprzętu spowodowanych zakłóceniami elektromagnetycznymi. Modernizacja obejmowała wymianę rozdzielnicy MCC (Centrum sterowania silnikami), zasilacza i systemów dystrybucji automatyki procesowej w całym obiekcie na modułową rozdzielnicę wysuwną niskiego napięcia MNS, co pozwoliło uzyskać wysoką gęstość, bezpieczeństwo i inteligentną dystrybucję mocy.

Problemy przed aktualizacją

Niskie wykorzystanie przestrzeni: Tradycyjne konstrukcje szaf były nieporęczne i oferowały ograniczoną pojemność obwodów, nie pozostawiając miejsca na rozbudowę o nowy sprzęt warsztatowy.

Wysokie ryzyko rozprzestrzeniania się uszkodzeń: brak ścisłej izolacji modułowej oznaczał, że zwarcie lub łuk w pojedynczym obwodzie może łatwo się rozprzestrzenić, powodując całkowitą przerwę w dostawie prądu w całej sekcji.

Słaba odporność na zakłócenia: precyzyjny przemysłowy sprzęt sterujący był podatny na harmoniczne i zakłócenia elektromagnetyczne, co skutkowało częstym dryfem danych i wyłączaniem systemów robotycznych lub alertami o błędach.

Nieefektywna konserwacja: awarie szaf stacjonarnych wymagały wyłączenia całej linii i otwarcia szafy w celu naprawy, co poważnie wpłynęło na przepustowość linii produkcyjnej.

Niewystarczający stopień ochrony: Biorąc pod uwagę wysoki poziom zapylenia i gęsty układ sprzętu w warsztacie, standardowe szafy były podatne na gromadzenie się kurzu, śledzenie/wyładowanie łukowe i przegrzanie w punktach połączeń.

Plan konfiguracji sprzętu

Aby spełnić wymagania dotyczące obciążeń o dużej gęstości, wysokiej odporności EMC i szybkiej konserwacji charakterystycznej dla precyzyjnej produkcji, rozdzielnia niskiego napięcia została ujednolicona za pomocą nowej generacji modułowej rozdzielnicy wysuwnej MNS. Jednostki te służą jako podstawowy typ szafy do warsztatowego sterowania silnikami MCC, zasilania urządzeń automatyki, dystrybucji zasilania UPS oraz scentralizowanego sterowania oświetleniem i ogólnymi systemami zasilania. Podstawowe specyfikacje sprzętu

Typ szafy: Modułowa rozdzielnica wysuwna niskiego napięcia MNS (konstrukcja modułowa o międzynarodowym standardzie)

Napięcie znamionowe: 400 V; Znamionowe napięcie izolacji: 690 V

Cechy konstrukcyjne: Jednostki modułowe, układ o dużej gęstości i ścisłe oddzielenie stref funkcjonalnych

Pozycje szuflad: Cztery pozycje — podłączona, testowa, izolowana i wyjęta — z podwójną blokadą mechaniczną i elektryczną

Odporność na zakłócenia: EMC klasa A (klasa przemysłowa); skutecznie chroni przed harmonicznymi o wysokiej częstotliwości i zakłóceniami promieniowania elektromagnetycznego

Stopień ochrony: IP40; pyłoszczelny i odporny na ciała obce; nadaje się do czystych, precyzyjnych środowisk warsztatowych

Kluczowe zalety: Zwiększa gęstość obwodów o 30% w porównaniu do standardowych szafek tego samego rozmiaru; obsługuje funkcję hot-swap w celu szybkiej wymiany jednostki

Najważniejsze informacje dotyczące instalacji i zastosowania

Modułowa konstrukcja o bardzo dużej gęstości: wykorzystuje standardowe jednostki modułowe, aby zmaksymalizować rozmieszczenie obwodów w ograniczonej przestrzeni pomieszczenia dystrybucji zasilania, doskonale rozwiązując wyzwania związane z dużą gęstością sprzętu, licznymi obwodami i ograniczeniami przestrzennymi.

Odporność na zakłócenia elektromagnetyczne klasy przemysłowej: Metalowa konstrukcja ekranująca w połączeniu z niezależną izolacją jednostki skutecznie przeciwstawia się zakłóceniom o wysokiej częstotliwości powodowanym przez roboty i napędy o zmiennej częstotliwości, zapewniając stabilną pracę precyzyjnego sprzętu.

Bezpieczna blokada: Szuflady nie można wyjąć bez uprzedniego otwarcia obwodu i nie można ich zamknąć, jeśli nie są całkowicie osadzone; całkowicie eliminuje wypadki spowodowane wkładaniem/wyjmowaniem ładunku lub błędami operacyjnymi.

Zerowa propagacja zwarć: Każda szuflada posiada niezależny przedział izolacyjny, w którym znajdują się zwarcia pojedynczego obwodu w urządzeniu i zapobiegający wpływowi na szynę zbiorczą lub inny sprzęt.

Wysoce elastyczne zwiększanie pojemności: ustandaryzowane moduły umożliwiają bezpośrednią wymianę jednostek szufladowych podczas przyszłych modernizacji procesów lub dodawania sprzętu, eliminując potrzebę modyfikacji szafek lub rozległych prac konstrukcyjnych.

Wyniki operacyjne po modernizacji

Znacząco poprawiona stabilność zasilania: konstrukcja odporna na zakłócenia elektromagnetyczne eliminuje przestoje spowodowane zakłóceniami elektromagnetycznymi wpływającymi na sprzęt precyzyjny, co prowadzi do wyraźnego wzrostu ogólnej wydajności linii produkcyjnej.

Kontrolowane ryzyko awarii: Niezależna izolacja jednostek ogranicza zwarcia i przeciążenia do konkretnej szuflady, zapobiegając awariom zasilania na dużą skalę.

Szybka naprawa awaryjna: Wadliwe szuflady można bezpośrednio wymienić; czas naprawy zostaje skrócony z godzin do poniżej 5 minut, drastycznie zmniejszając straty spowodowane przestojami w produkcji.

Maksymalne wykorzystanie przestrzeni: zwiększona gęstość obwodów na tej samej powierzchni szafy eliminuje potrzebę tworzenia dodatkowych pomieszczeń do dystrybucji zasilania, co pozwala zaoszczędzić na kosztach prac inżynieryjnych. Brak wytwarzania ciepła podczas długotrwałej pracy: modułowa konstrukcja wtykowa zapewnia stabilną pracę styków, eliminując ryzyko związane z luźnymi połączeniami lub nagrzewaniem wywołanym utlenianiem oraz utrzymując normalne temperatury robocze.

Podsumowanie sprawy

Rozdzielnica szufladowa MNS to wysokiej klasy szafa niskiego napięcia charakteryzująca się modułowością, dużą gęstością, doskonałą odpornością na zakłócenia i wysokim stopniem bezpieczeństwa. W porównaniu z modelami GCK i GGD lepiej nadaje się do zastosowań o wysokim standardzie, takich jak produkcja precyzyjna, nowa energia, transport kolejowy, centra danych i wysokiej klasy obiekty przemysłowe. Dzięki zwartej budowie modułowej, odporności na zakłócenia EMC klasy przemysłowej, rygorystycznej izolacji i ochronie oraz łatwości szybkiej konserwacji, stał się preferowanym wyborem dla systemów dystrybucji zasilania MCC w nowoczesnych inteligentnych fabrykach.

Często zadawane pytania

P: Czy można przeprowadzić konserwację bez wyłączania zasilania?

Odp.: Tak, każda szuflada jest projektowana niezależnie. W przypadku awarii określonego obwodu należy wyciągnąć tylko odpowiednią szufladę w celu konserwacji, podczas gdy pozostałe obwody nadal działają normalnie. Nie ma potrzeby zatrzymywania całego systemu dystrybucji energii, co pozwala naprawdę osiągnąć zerowy czas przerwy w dostawie prądu. Nadaje się do scenariuszy, w których nie można przerwać zasilania nawet na jedną sekundę.

P: Czy można dostosować liczbę szuflad?

Odp.: Tak, szuflady tego produktu mają rozmiar 1/4 modułu. Standardowa pojedyncza szafa może pomieścić maksymalnie 36 jednostek. Liczbę jednostek można dostosować do wymagań obwodów klienta, dokładnie dopasowując potrzeby dystrybucji mocy w różnych scenariuszach i dostosowując się do scenariuszy najwyższej klasy z wieloma obwodami i małymi obciążeniami.

P: Czy wysuwną szafę rozdzielczą MNS można stosować w scenariuszach o wysokim natężeniu prądu?

Odp.: Tak, zakres prądu znamionowego wynosi od 630 A do 6300 A. Jest wyposażony w wielkogabarytowe, pogrubione szyny miedziane, które mają dużą obciążalność prądową, niski wzrost temperatury, pełną ochronę izolacji i mogą stabilnie dostosowywać się do różnych wysokoprądowych, wysokiej klasy scenariuszy dystrybucji mocy, zapewniając długoterminową stabilną pracę sprzętu.
