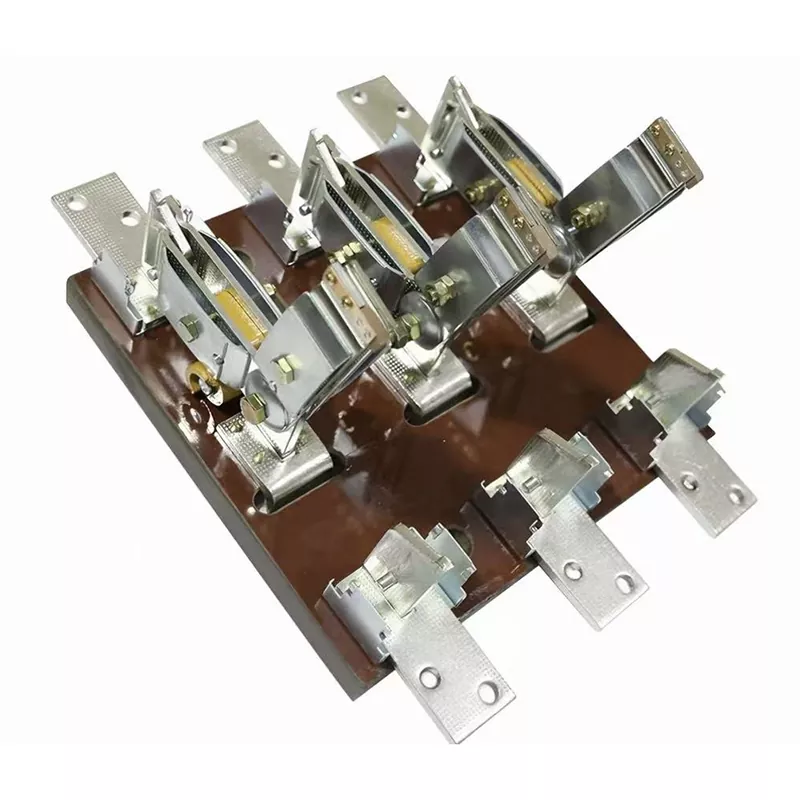

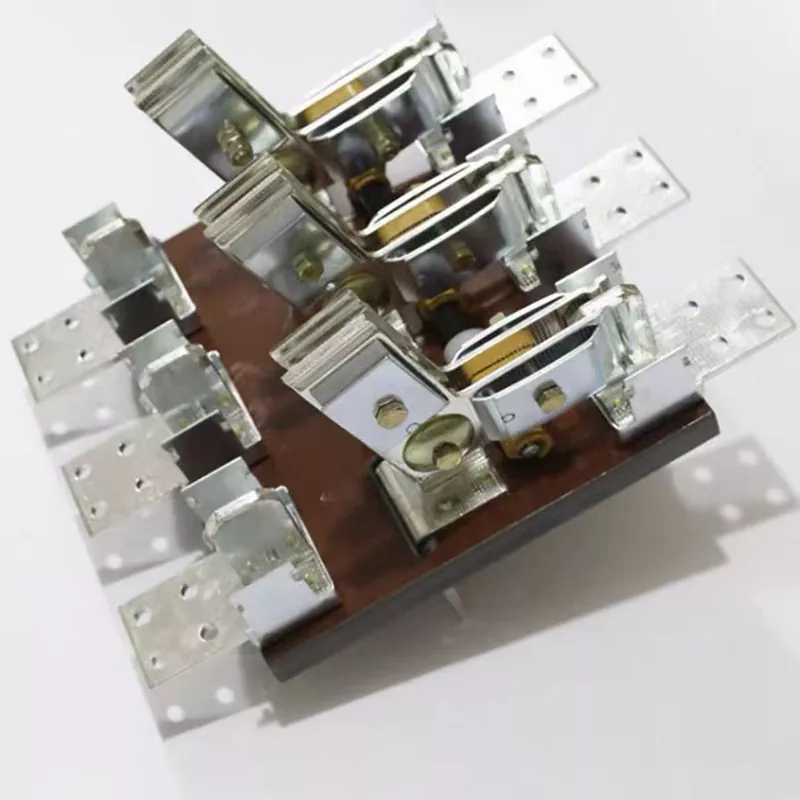

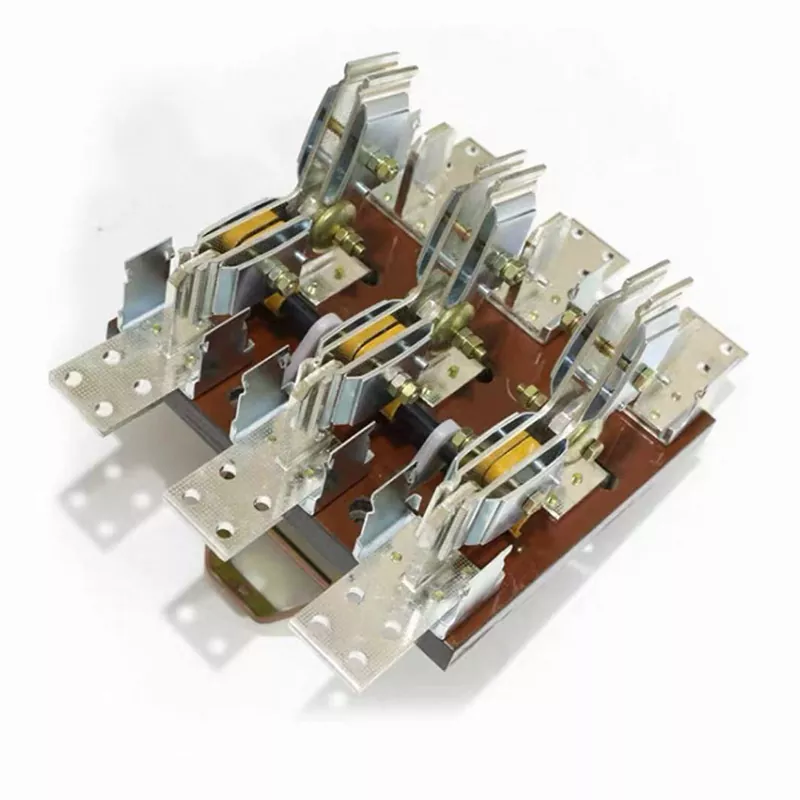

Przełącznik nożowy niskiego napięcia

Czy masz trudności z wyborem przełącznika do obwodów wysokoprądowych niskiego napięcia? Stosowanie wyłączników automatycznych jest zbyt kosztowne, a w przypadku obwodów, które rzadko są izolowane raz w roku, złożone elektroniczne urządzenia wyzwalające stanowią w rzeczywistości potencjalne ryzyko awarii; przy stosowaniu wyłączników nożowych starego typu bez osłon tłumiących łuk, surowo zabrania się pracy pod obciążeniem. Po popełnieniu błędu nastąpi zwarcie łukowe.

Niskonapięciowy wyłącznik nożowy firmy Junray Electrical dokonał kluczowych ulepszeń w oparciu o tradycyjny przełącznik nożowy – dodając dedykowaną osłonę tłumiącą łuk. To ulepszenie umożliwia przerywanie normalnych prądów obciążenia, całkowicie zmieniając ograniczenia zwykłych przełączników nożowych, które mogą jedynie „izolować bez obciążenia”. Zapewnia bezpieczeństwo wyłączników automatycznych, gdy trzeba odciąć obwody wysokoprądowe, zachowując jednocześnie niski koszt i intuicyjny punkt zatrzymania wyłączników nożowych, doskonale rozwiązując sprzeczność pomiędzy „użyciem zbyt dużego narzędzia do małej pracy” a „ryzykiem operacyjnym”.

Bardzo wysoka obciążalność prądowa i widoczny punkt zerwania

Podstawowa konkurencyjność niskonapięciowego przełącznika nożowego polega na jego dużej obciążalności prądowej i intuicyjnej strukturze mechanicznej:

Bardzo wysoka obciążalność prądowa 4000 A: Jest to obszar, do którego nie docierają zwykłe wyłączniki automatyczne w obudowie z tworzywa sztucznego. Nasz przełącznik nożowy ma zakres prądu znamionowego od 100 A do 4000 A, co z łatwością może spełnić wymagania dotyczące dystrybucji energii o bardzo wysokim natężeniu i niskim napięciu w fabrykach, hutnictwie, przemyśle chemicznym itp. Jeśli chodzi o izolację głównych linii, jest to niewątpliwie „wielki facet”.

Z osłoną do gaszenia łuku i możliwością obciążenia: Wyposażona w specjalnie zaprojektowaną osłonę do gaszenia łuku glinianego, wykorzystującą zasadę gaszenia łuku siatką, może szybko ochłodzić i zgasić łuk powstający podczas otwierania. Oznacza to, że można bezpiecznie otwierać i zamykać normalne prądy obciążenia, nie martwiąc się o uszkodzenie styków przez łuk elektryczny, co znacznie zwiększa bezpieczeństwo i wygodę obsługi.

Minimalna konstrukcja, zerowy wskaźnik awaryjności: porzucając skomplikowane sprężyny, korbowody i elementy elektroniczne, przyjmuje najczystszą mechaniczną strukturę dźwigni. Ta konstrukcja „w stylu hantli” zapewnia wyjątkowo niski wskaźnik awaryjności, prawie nie wymaga konserwacji i jest szczególnie odpowiednia do scenariuszy izolacji instalowanych w szafach, które są używane tylko raz na kilka lat, naprawdę osiągając „wystarczy zainstalować i nie martwić się już o to”.

Profesjonalna produkcja

Jako profesjonalny producent z dużym doświadczeniem produkcyjnym, Junray Electrical podczas swojej produkcji ściśle przestrzega krajowych norm dotyczących niskonapięciowych przełączników nożowych HD13. Doskonale zdajemy sobie sprawę z rygorystycznych wymagań dotyczących przewodności i izolacji przy dużych prądach, dlatego nie idziemy na kompromis w doborze materiałów.

Elementy przewodzące tego niskonapięciowego przełącznika nożowego wykonane są z wysokiej jakości miedzianych styków nożowych, charakteryzujących się niską rezystancją i doskonałą przewodnością. Wytwarzają bardzo mało ciepła podczas pracy przy dużym natężeniu prądu i są bardzo odporne na zużycie. Izolacyjna płyta podstawy wykonana jest z wytrzymałego tworzywa sztucznego prasowanego włóknem szklanym, które ma doskonałe właściwości izolacyjne i ognioodporność, dzięki czemu pozostaje solidne nawet w trudnych warunkach przemysłowych. Każdy przełącznik przed opuszczeniem fabryki przechodzi rygorystyczne testy pod kątem wzrostu temperatury po włączeniu, napięcia wytrzymywanego przy częstotliwości sieciowej i trwałości mechanicznej, co gwarantuje, że działanie dźwigni jest lekkie i elastyczne, a punkty styku są szczelnie i niezawodnie połączone.

Dane techniczne

Obowiązujące scenariusze

Fabryczna dystrybucja energii: Izolacja zasilania i konserwacja strony niskiego napięcia dużych transformatorów i głównych szyn zbiorczych.

Dystrybucja mocy wysokoprądowej: Ręczne przełączanie bardzo wysokich prądów w branżach takich jak metalurgia, galwanizacja i inżynieria chemiczna.

Wiejska/tymczasowa dystrybucja energii: wyłączniki główne pompowni nawadniających w rolnictwie oraz tymczasowe zasilanie energią elektryczną na placach budowy.

Izolacja konserwacyjna: Jako oczywisty punkt odłączenia zapewnia bezpieczeństwo osobiste personelu zajmującego się konserwacją linii energetycznej.

Często zadawane pytania

Pytanie: Jakie są różnice między tym przełącznikiem noża a zwykłym przełącznikiem noża?

Odpowiedź: Największa różnica polega na możliwości gaszenia łuku. Zwykłe wyłączniki nożowe nie posiadają osłony gaszącej łuk i surowo zabrania się ciągnięcia wyłącznika pod obciążeniem, gdyż może to spowodować powstanie niebezpiecznego łuku elektrycznego; jednakże nasz wyłącznik nożowy niskiego napięcia jest wyposażony w specjalną glinianą osłonę gaszącą łuk, która umożliwia bezpieczne odłączenie normalnych prądów obciążenia. Zasięg działania jest szerszy, a bezpieczeństwo wyższe.

Pytanie: Czy przy prądzie 4000A ten przełącznik będzie generował nadmierne ciepło?

Odpowiedź: Zastosowaliśmy wysokiej jakości styki nożowe ze stopu miedzi. Miedź ma wyjątkowo wysoką przewodność, a rezystancja styku jest bardzo niska. W połączeniu z rozsądną konstrukcją rozpraszania ciepła, nawet przy pełnym obciążeniu 4000 A, wzrost temperatury można kontrolować w zakresie normy krajowej, zapewniając długoterminową stabilną pracę.

Pytanie: Czy operacja jest trudna?

Odpowiedź: Ten produkt jest wyposażony w zoptymalizowany mechanizm dźwigniowy. Wykorzystując zasadę dźwigni, zwiększa się moment obrotowy. Nawet w przypadku wielkogabarytowego wyłącznika o wydajności 4000A operator może łatwo i bez wysiłku wykonać czynności otwierania i zamykania bez konieczności stosowania dodatkowych narzędzi.

Usługi elektryczne Junray

Wybierając Junray Electrical, masz przewagę profesjonalnego zespołu składającego się z 50 osób, w tym 5 pełnoetatowych inżynierów ds. wyceny, którzy mogą zapewnić Ci szybkie i precyzyjne, dostosowane do potrzeb usługi. Obiecujemy zaoferować globalną szybką reakcję 7×24 godziny. Jeśli szukasz niskonapięciowego przełącznika nożowego, który wytrzyma wysokie prądy, jest niedrogi i bezpieczny w obsłudze, nie wahaj się dłużej. Skontaktuj się z nami natychmiast, aby uzyskać bezpłatne konsultacje techniczne i wyceny, a Junray Electrical zbuduje dla Ciebie ekonomiczny, bezpieczny i wydajny system dystrybucji energii.

Przegląd projektu modernizacji

I. Podsumowanie projektu

Projekt ten obejmuje modernizację i modernizację szaf rozdzielczych niskiego napięcia w zakładzie produkującym materiały budowlane. Warsztat wyposażony jest w obciążenia dużej mocy i udarności, takie jak kruszarki, przenośniki taśmowe i sprężarki powietrza. Oryginalne szafy rozdzielcze niskiego napięcia wykorzystywały wyłącznie wyłączniki automatyczne dla obwodów wejściowych i odpływowych, bez niezależnych, widocznych punktów izolacyjnych. Podczas rutynowej konserwacji, wymiany szafy lub serwisowania kabli poleganie wyłącznie na otwieraniu wyłącznika uniemożliwiało wizualną weryfikację całkowitej przerwy w dostawie prądu; stwarzało to poważne zagrożenie bezpieczeństwa — takie jak napięcie resztkowe lub przypadkowa praca na obwodach pod napięciem — i nie spełniało norm konserwacji bezpieczeństwa elektrycznego.

Aby spełnić obowiązkowe przepisy bezpieczeństwa elektrycznego wymagające widocznego punktu odłączenia w celu konserwacji, niskonapięciowe przełączniki nożowe serii HD13 (pełniące funkcję widocznych wyłączników izolacyjnych) zostały zainstalowane na obwodach wejściowych i szynowych szaf rozdzielczych. Służą one jako bariery izolacyjne bezpieczeństwa, zapewniając widoczne rozłączenie, bezpieczną konserwację i niezawodną izolację.

II. Problemy przed modernizacją

Brak widocznych punktów rozłączenia i niebezpieczna konserwacja: Wewnętrzne styki wyłącznika nie są widoczne; otwarcie wyłącznika nie gwarantuje 100% odłączenia zasilania, stwarzając ryzyko zespawania styków, napięcia szczątkowego i przypadkowej konserwacji obwodów pod napięciem.

Niezgodność ze standardami odbioru elektrycznego: Przepisy dotyczące dystrybucji niskiego napięcia wyraźnie wymagają, aby urządzenia do dystrybucji energii posiadały widoczny mechaniczny punkt odłączenia; konfiguracje oparte wyłącznie na wyłącznikach automatycznych nie spełniają wymogów kontroli bezpieczeństwa.

Niska niezawodność stanu odłączenia zasilania: Kontrola zewnętrzna nie może wykryć nieprawidłowego działania wyłącznika ani spawów styków, co łatwo prowadzi do błędnej oceny przez personel konserwacyjny i potencjalnych wypadków porażenia prądem.

Niska wydajność konserwacji i wysokie ryzyko: Brak niezależnej izolacji oznacza, że ​​lokalna konserwacja wymaga całkowitego wyłączenia systemu, co skutkuje rozległymi przerwami w dostawie prądu i znacznymi stratami w produkcji.

Brak ochronnych warstw izolacyjnych: Brak podstawowej fizycznej warstwy izolacyjnej sprawia, że ​​system jest podatny na zwarcia, które mogą powodować odwrotną awarię przełączników poprzedzających, wskazując na niekompletną hierarchię zabezpieczeń.

III. Plan konfiguracji sprzętu

Zgodnie ze standardami bezpieczeństwa dystrybucji energii niskiego napięcia oraz potrzebami konserwacyjnymi i operacyjnymi warsztatu, na obwodach wejściowych i szynowych każdej szafy rozdzielczej zainstalowano niskonapięciowe przełączniki nożowe niskiego napięcia serii HD13. Działają one w połączeniu z wyłącznikami, tworząc standardową konfigurację dwuwarstwową: „ochrona wyłącznika + izolacja wyłącznika nożowego”. Kluczowe specyfikacje sprzętu

Model: HD13-400/31, HD13-600/31 Niskonapięciowy 3-biegunowy wyłącznik nożowy (z osłoną gaszącą łuk)

Napięcie znamionowe: system dystrybucji zasilania niskiego napięcia 400 V

Prąd znamionowy: 400A–600A (dopasowany do wydajności głównego obwodu wejściowego warsztatu)

Cechy konstrukcyjne: Widoczna przerwa mechaniczna, urządzenie gaszące łuk, podstawa izolacyjna, styki miedziane o wysokiej wytrzymałości

Logika operacyjna: Zamknięcie zasila obwód; otwarcie tworzy wyraźnie widoczny punkt odłączenia bez napięcia szczątkowego

Tryb pracy: Wyłącznik obsługuje przełączanie obciążenia i ochronę przed zwarciem; wyłącznik nożowy służy wyłącznie do izolacji bez obciążenia

Konfiguracja bezpieczeństwa: Izolowany uchwyt operacyjny, mechanizm blokujący zapobiegający nieprawidłowemu działaniu, ochrona przed łukiem elektrycznym (zapobiega zwarciom łukowym)

IV. Najważniejsze informacje o aplikacji

Widoczna przerwa zapewnia absolutne bezpieczeństwo konserwacji: Styki są całkowicie odsłonięte po otwarciu; Stan wyłączenia można sprawdzić wizualnie, eliminując ryzyko wystąpienia napięcia szczątkowego lub przypadkowego działania pod napięciem.

Spełnia obowiązkowe normy krajowe: Spełnia wymagania dotyczące dystrybucji niskiego napięcia w zakresie „wyraźnie widocznego punktu odłączenia” podczas konserwacji; przeszedł nadzór bezpieczeństwa i przeglądy instalacji elektrycznej za pierwszym podejściem.

Dwuwarstwowa ochrona zwiększa niezawodność systemu: wyłącznik automatyczny obsługuje wyzwalanie ochronne, a wyłącznik nożowy zapewnia fizyczną izolację; jasny podział pracy i hierarchia eliminuje ryzyko awarii przełącznika.

Możliwość gaszenia łuku przy przełączaniu bez obciążenia: Wyposażony w osłonę gaszącą łuk, która zapewnia bezpieczne otwieranie/zamykanie w warunkach bez obciążenia bez powstawania łuku lub erozji styków.

Prosta, bezobsługowa konstrukcja: Czysto mechaniczna konstrukcja zapewnia niski wskaźnik awaryjności i stabilną przewodność; brak przegrzania i luźnych połączeń podczas długotrwałej pracy.

V. Wyniki operacyjne po modernizacji

Eliminacja zagrożeń bezpieczeństwa konserwacji: Stan wyłączenia można wizualnie potwierdzić przed każdym zadaniem konserwacyjnym, całkowicie zapobiegając wypadkom związanym z konserwacją pod napięciem i porażeniem prądem; znacząco poprawiło bezpieczeństwo eksploatacji.

Pełna zgodność z inspekcją: rozwiązuje problem braku fizycznej izolacji w systemie dystrybucji niskiego napięcia; konfiguracja sprzętu jest w pełni zgodna, co zapewnia płynne przejście inspekcji normalizacyjnych w zakresie bezpieczeństwa elektrycznego.

Precyzyjna kontrola zakresu przerw w dostawie prądu: Pozwala na niezależną izolację i konserwację pojedynczej szafy bez wyłączania całej sekcji szyn zbiorczych, skutecznie minimalizując straty produkcyjne. Stabilna praca systemu: Wysokiej jakości miedziane styki zapewniają doskonałą łączność; podczas pracy pod pełnym obciążeniem nie dochodzi do przegrzania, utlenienia lub uszkodzenia styków.

Długa żywotność i niskie koszty eksploatacji i konserwacji: Czysto mechaniczna konstrukcja jest trwała i niezawodna, praktycznie nie wymaga konserwacji i zapewnia długoterminową pracę bezawaryjną.

VI. Podsumowanie sprawy

Przełącznik nożowy niskiego napięcia (rozłącznik HD13) jest niezbędnym urządzeniem izolującym bezpieczeństwo w szafach rozdzielczych niskiego napięcia, szafach zasilających i modernizacjach warsztatowych systemów dystrybucyjnych. Nie zapewnia ochrony obwodu ani nie przerywa prądów obciążenia; raczej jego podstawową funkcją jest zapewnienie widocznego mechanicznego punktu rozłączenia, służącego jako ostateczna linia obrony dla bezpieczeństwa podczas konserwacji elektrycznej. Jest obowiązkowym elementem całej dystrybucji energii przemysłowej, modernizacji obiektów fabrycznych i standardowych projektów odbiorczych, działając jako podstawowy element zapewniający zgodność, bezpieczeństwo oraz znormalizowaną obsługę i konserwację w systemach dystrybucji energii niskiego napięcia.
