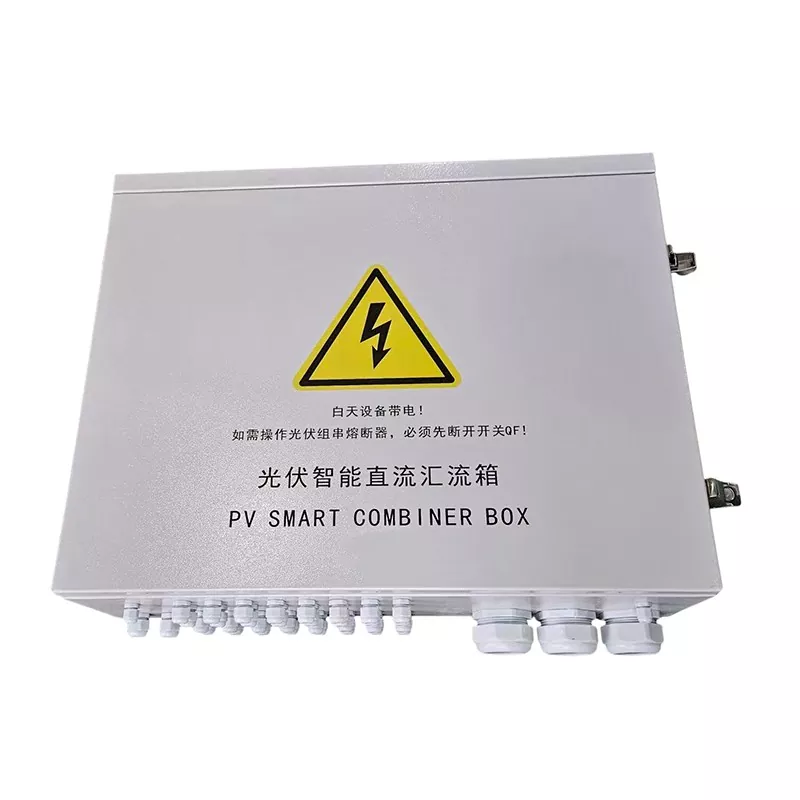

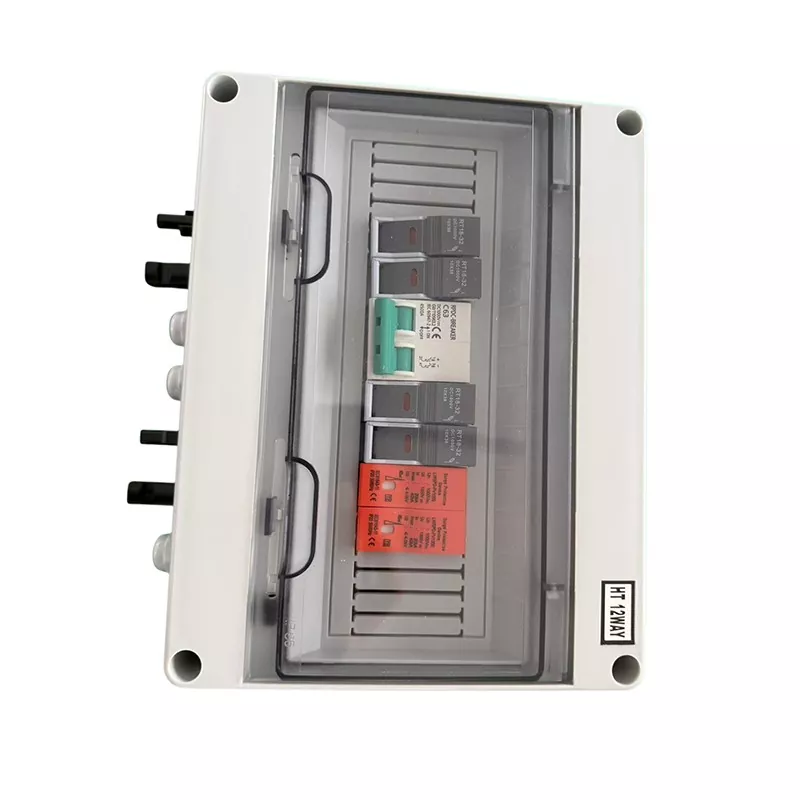

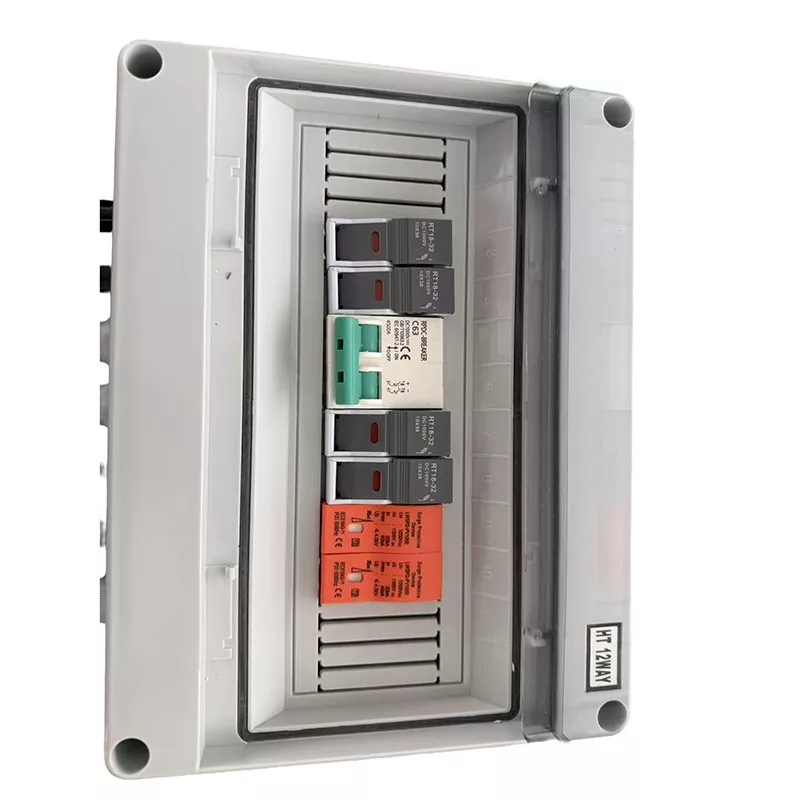

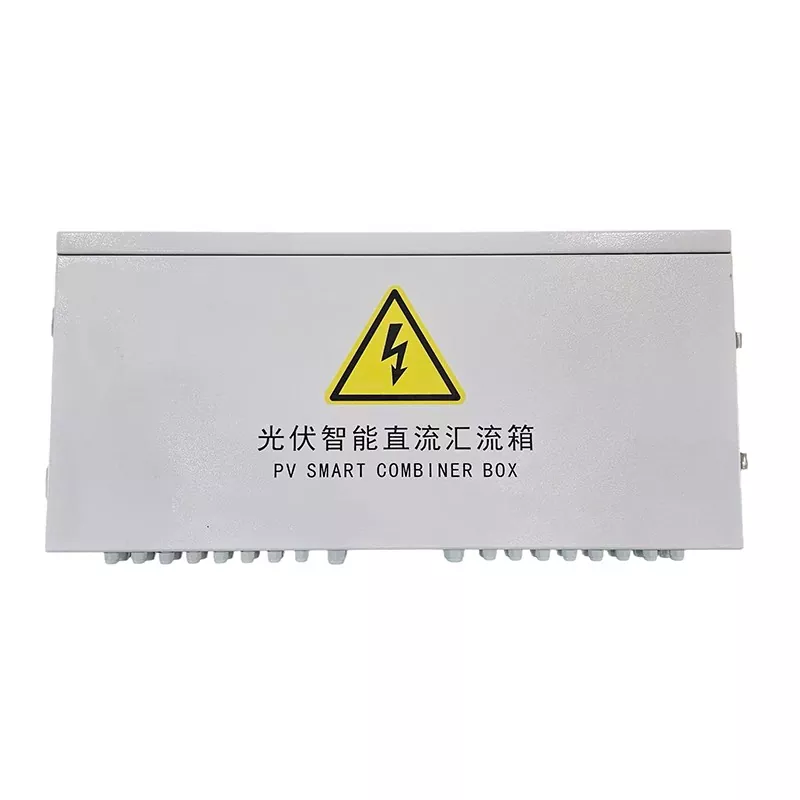

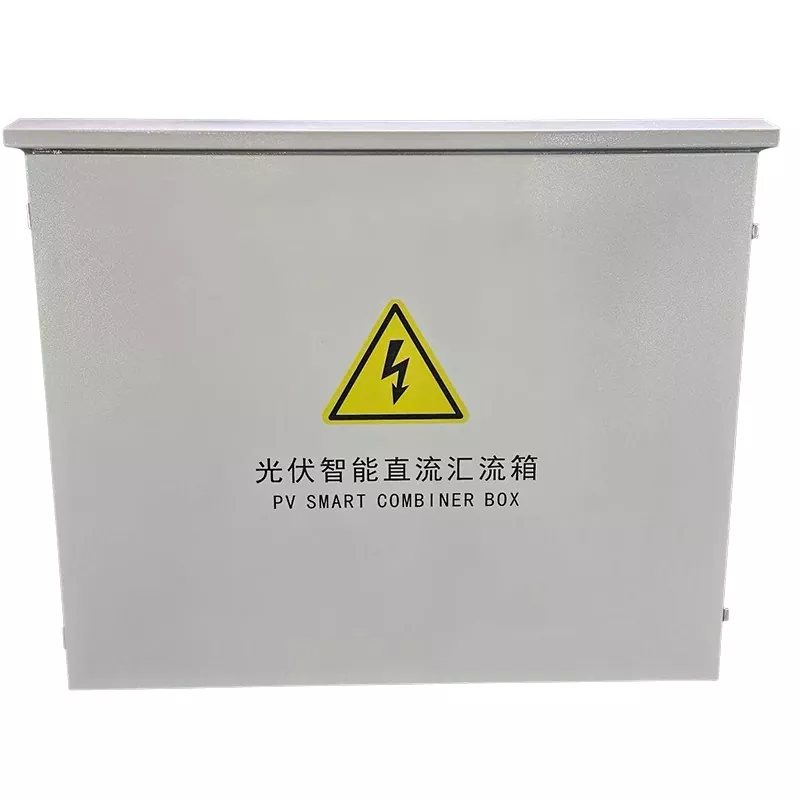

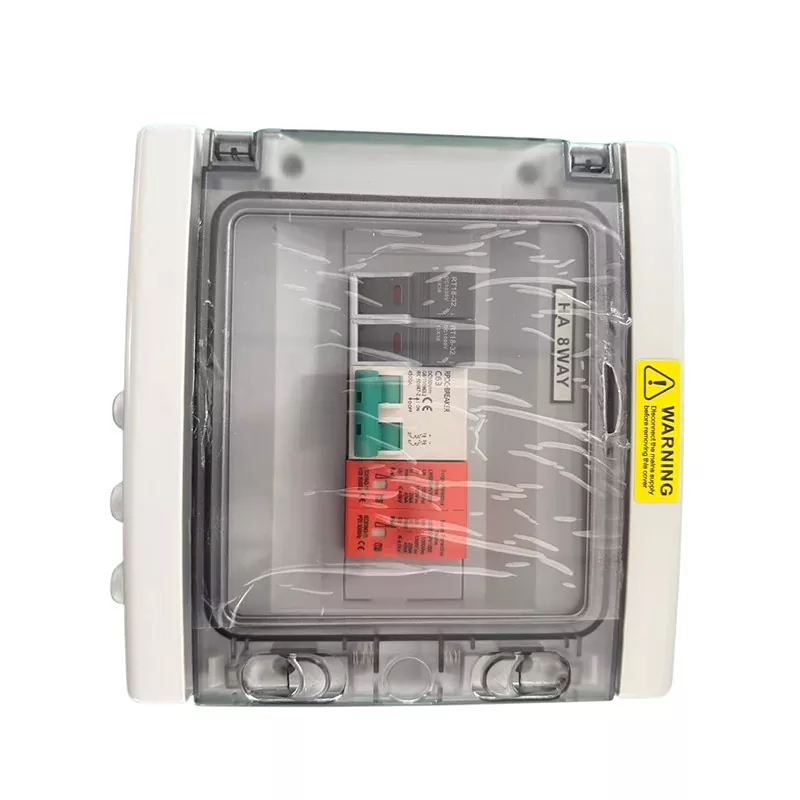

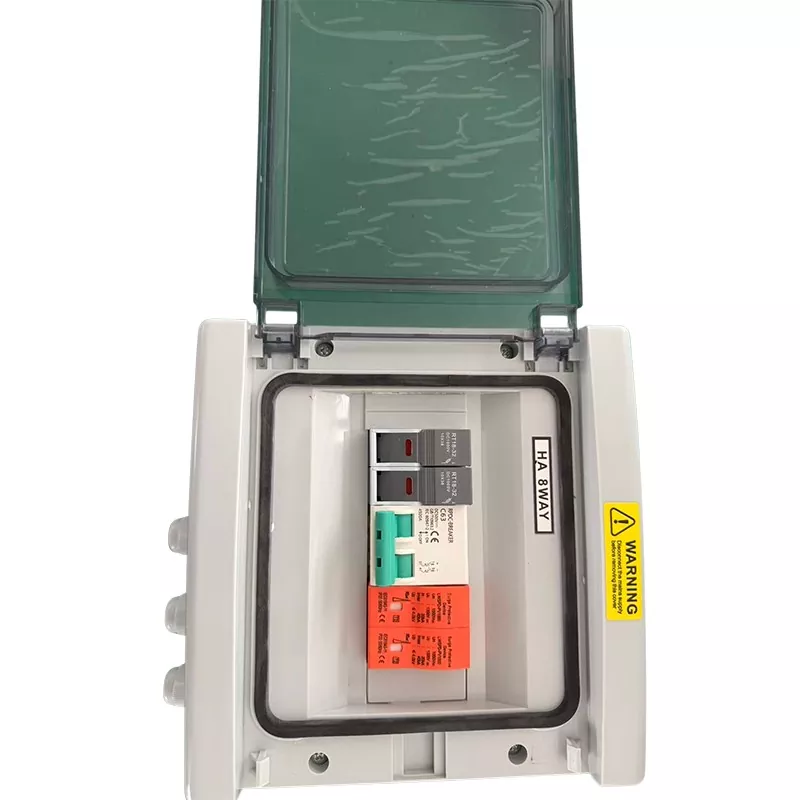

Skrzynka rozdzielcza fotowoltaiczna jest głównym elementem po stronie prądu stałego elektrowni fotowoltaicznych. Służy przede wszystkim do agregowania prądów DC z wielu ciągów modułów fotowoltaicznych i wysyłania ich do szaf rozdzielczych DC i falowników, skutecznie upraszczając złożone okablowanie na miejscu i redukując koszty budowy.
Dostępny zarówno w wersji inteligentnej, jak i standardowej (nieinteligentnej), produkt integruje wiele funkcji bezpieczeństwa, takich jak ochrona bezpiecznikowa, ochrona przed przepięciami i ochrona przed uziemieniem. W połączeniu ze standardową obudową do zastosowań zewnętrznych i inteligentnym systemem monitorowania, nadaje się do pracy na zewnątrz w dużych i średnich naziemnych i rozproszonych elektrowniach fotowoltaicznych, oferując stabilność konstrukcyjną, łatwość konserwacji i duże możliwości adaptacji.
Ta skrzynka rozdzielcza fotowoltaiczna obsługuje wejścia prądu stałego z maksymalnie 24 ciągów modułów fotowoltaicznych, agregując wiele rozproszonych źródeł prądu stałego w jedno lub wiele scentralizowanych wyjść. To znacznie upraszcza okablowanie poprzedzające pomiędzy panelem fotowoltaicznym a inwerterem/szafą rozdzielczą prądu stałego, zmniejsza bałagan w okablowaniu na miejscu oraz poprawia ogólną organizację i schludność elektrowni fotowoltaicznej.
Sprzęt jest podzielony na typy inteligentne i nieinteligentne, aby sprostać różnym budżetom projektów i standardom obsługi i konserwacji. Modele nieinteligentne skupiają się na podstawowej kombinacji ciągów i zabezpieczeniach, dzięki czemu nadają się do standardowych projektów fotowoltaicznych. Inteligentne modele są wyposażone w dedykowane jednostki monitorujące, zdolne do kompleksowego gromadzenia danych i monitorowania stanu sprzętu, co czyni je idealnymi dla inteligentnych elektrowni fotowoltaicznych.

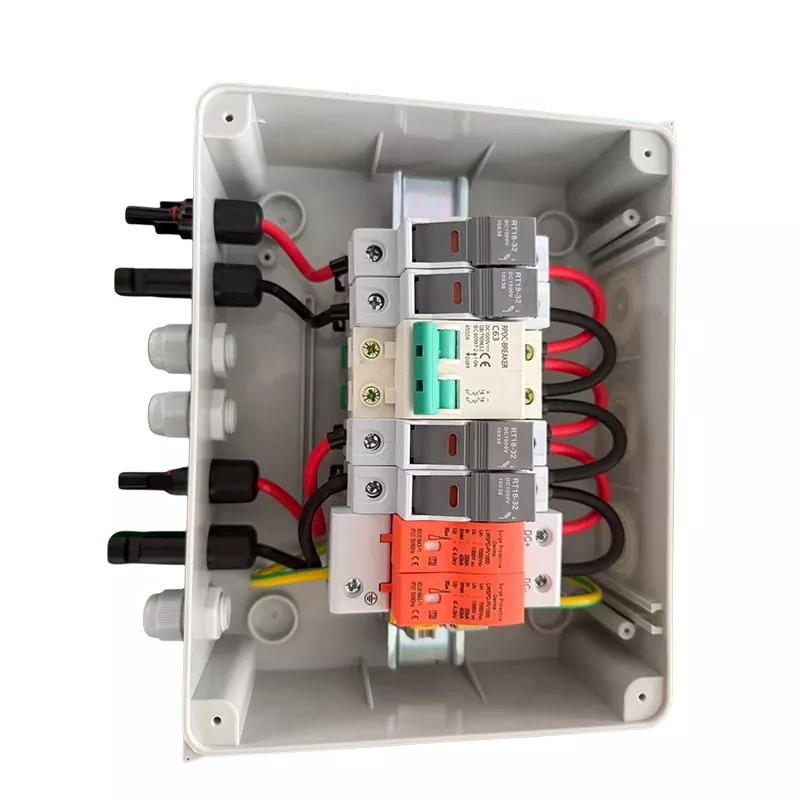

1. Indywidualne zabezpieczenie ciągu fotowoltaicznego: Zarówno dodatnie, jak i ujemne zaciski każdego ciągu fotowoltaicznego są wyposażone w specjalistyczne bezpieczniki fotowoltaiczne i pasujące oprawki bezpieczników. W przypadku awarii pojedynczego ciągu bezpiecznik szybko izoluje obwód, zapobiegając rozprzestrzenieniu się awarii na cały ciąg lub całą instalację; obniża to również koszty wymiany i zapewnia bezpieczeństwo personelu obsługi i konserwacji podczas konserwacji.
2. Kompleksowa ochrona strony szyn zbiorczych: Strona wyjściowa jest standardowo wyposażona w wyłączniki automatyczne i urządzenia zabezpieczające przed przepięciami wysokiego napięcia (SPD). W połączeniu z solidnym systemem uziemienia zapewnia ochronę przed zwarciami, przepięciami, przepięciami i zwarciami doziemnymi, kompleksowo rozwiązując typowe zagrożenia elektryczne po stronie prądu stałego.
1. Ochrona przeciwprzepięciowa wysokiego napięcia: Skrzynka rozdzielcza fotowoltaiczna posiada wbudowany SPD wysokiego napięcia zaprojektowany specjalnie do zastosowań fotowoltaicznych. Dzięki ciągłemu napięciu roboczemu (szyna zbiorcza-ziemia) do 1000 VDC niezawodnie radzi sobie z przejściowymi przepięciami i skokami przepięć w systemach fotowoltaicznych wysokiego napięcia, spełniając wymagania elektrowni wysokiego napięcia podłączonych do sieci.
2. Kompatybilność z systemami wysokiego napięcia: Wewnętrzny moduł zasilania obsługuje napięcia wejściowe fotowoltaiczne do 1000 VDC i jest kompatybilny z głównymi systemami modułów fotowoltaicznych wysokiego napięcia. Jego duża wszechstronność pozwala na zastosowanie go w zdecydowanej większości rozproszonych i scentralizowanych projektów fotowoltaicznych.
1. Precyzyjne gromadzenie danych: Inteligentne modele są wyposażone w moduły czujników DC CT (przekładnik prądowy) do monitorowania w czasie rzeczywistym prądów w pasmach, napięcia szyn zbiorczych i temperatury wewnętrznej obudowy. Automatycznie wykrywają również stan działania SPD i wyłączników, zapewniając stabilne i dokładne gromadzenie danych.
2. Funkcja lokalnego wyświetlacza: Urządzenie jest wyposażone w cyfrowy wyświetlacz, umożliwiający podgląd na miejscu prądów w pasmach, napięcia szyn zbiorczych, temperatury obudowy, mocy systemu, adresu urządzenia i stanu komponentów. Umożliwia to weryfikację działania sprzętu na miejscu, bez konieczności stosowania systemu monitorowania zaplecza.
3. Lokalizacja usterek i alarmowanie: Obsługuje automatyczne alarmy o usterkach i precyzyjną lokalizację usterek lokalnych, pomagając personelowi obsługi i konserwacji w szybkim identyfikowaniu anomalii, skracaniu czasu rozwiązywania problemów i poprawie wydajności operacyjnej elektrowni fotowoltaicznej.
1. Standardowe protokoły komunikacyjne: Standardowo wyposażony w interfejs RS485 i obsługujący uniwersalny protokół MODBUS-RTU. Umożliwia stabilną integrację z platformami monitorowania elektrowni fotowoltaicznych w celu przesyłania danych, pobierania parametrów i zdalnego uruchamiania.
2. Wtórna ochrona przeciwprzepięciowa interfejsów: Wszystkie zewnętrzne interfejsy komunikacyjne posiadają niezależne struktury ochrony przeciwprzepięciowej, które zapobiegają przerwom w komunikacji lub awariom sprzętu spowodowanym uderzeniami pioruna na zewnątrz i zakłóceniami przepięciowymi, zapewniając stabilną, długoterminową transmisję danych.
1. Tryb zewnętrznego zasilania: Obsługuje zewnętrzne zasilanie wejściowe 220 V AC/DC, dzięki czemu moduł fotowoltaiczny nadaje się do scenariuszy bez napięcia fotowoltaicznego – takich jak okresy braku światła słonecznego lub konserwacji w trybie gotowości – zapewniając w ten sposób ciągłe monitorowanie online.
2. Tryb samodzielnego zasilania fotowoltaicznego: Może działać bezpośrednio przy użyciu napięcia z układu fotowoltaicznego, eliminując potrzebę stosowania oddzielnego okablowania zasilającego; znacznie zmniejsza to koszty materiałów i robocizny, jednocześnie upraszczając okablowanie na miejscu.
1. Wysoki standard ochrony: posiada stopień ochrony IP65, zapewniający odporność na wodę, kurz, rdzę i mgłę solną; wytrzymuje trudne warunki środowiskowe, takie jak ulewne deszcze, gromadzenie się kurzu, korozja wywołana wilgocią i przybrzeżna mgła solna.
2. Konstrukcja przystosowana do montażu na zewnątrz: Zaprojektowana do bezpiecznego montażu na ścianie przy niewielkich rozmiarach; wnętrze charakteryzuje się uporządkowanym okablowaniem i opływową strukturą, co zapewnia niski poziom awaryjności i ułatwia konserwację i wymianę komponentów.
1. Produkcja o standaryzowanej jakości: Jako profesjonalny chiński producent i dostawca skrzynek przyłączeniowych do fotowoltaiki, Junray Electrical przestrzega rygorystycznych standardów branżowych, wykorzystując niezawodne komponenty podstawowe, aby zapewnić długoterminową i stabilną pracę.
2. Dostosowanie wielowymiarowe: Strukturę obudowy, konfigurację, funkcje wyświetlania i parametry komunikacji można dostosować do konkretnych wymagań projektu; pozwala to na precyzyjne dostosowanie do unikalnych potrzeb instalacyjnych i eksploatacyjnych różnych projektów fotowoltaicznych bez uszczerbku dla podstawowych parametrów bezpieczeństwa.
1. Wielkoskalowe naziemne elektrownie fotowoltaiczne: Spełniają wymagania dotyczące łączenia i ochrony prądu w scentralizowanych układach fotowoltaicznych o dużej mocy.
2. Rozproszona instalacja fotowoltaiczna do zastosowań komercyjnych i przemysłowych: Nadaje się do systemów fotowoltaicznych na dachach fabryk i budynków komercyjnych.
3. Projekty fotowoltaiczne w trudnych warunkach: Możliwość pracy w trudnych warunkach zewnętrznych, w tym w terenie górzystym, pustyniach i obszarach przybrzeżnych z dużą mgłą solną.
| Przedmiot | Specyfikacja |
|---|---|
| Numer obwodu | 4/6/8/12/16/24 obwody, konfigurowalne |
| Wyłącznik obwodu wyjściowego | Dedykowany wyłącznik prądu stałego dla fotowoltaiki z zabezpieczeniem przed przeciążeniem i zwarciem |
| Stopień ochrony | IP65 |
| Tworzywo | Komputer+ABS |
| Prąd znamionowy | 32A/63A |
Duża lokalna firma farmaceutyczna na Słowacji obsługuje swoje warsztaty produkcyjne 24 godziny na dobę, 7 dni w tygodniu, co wymaga wyjątkowo dużej niezawodności zasilania. Aby dostosować się do celów UE w zakresie neutralności węglowej i obniżyć wysokie koszty energii elektrycznej w przemyśle, firma zdecydowała się zainstalować rozproszone systemy fotowoltaiczne na dachach trzech zakładów produkcyjnych.
Szczegóły konfiguracji skrzynki fotowoltaicznej
Model: JY-PV-16-kanałowy inteligentny DC 1000V
Wejście na jednostkę: 16 ciągów modułów fotowoltaicznych (20 A na ciąg)
Wyłącznik obwodu wyjściowego: wyłącznik obwodu 125 A DC (specyficzny dla fotowoltaiki)
Stopień ochrony odgromowej: Ochrona przeciwprzepięciowa DC typu II 40 kA
Funkcje monitorowania: 16-kanałowy niezależny pomiar prądu + napięcie szyny zbiorczej + temperatura wewnątrz obudowy
Wyniki projektu
Roczna produkcja energii: ok. 950 000 kWh (pokrywające 35% zapotrzebowania zakładu na energię elektryczną)
Zwrot z inwestycji (ROI): Pełne ożywienie inwestycji oczekiwane za 6,2 roku
Dane operacyjne: stan na maj 2026 r., 100% czasu sprawności modułu sumującego przy pracy bez usterek
Redukcja emisji dwutlenku węgla: Roczna emisja CO₂ zmniejszona o około 670 ton
Zgodnie z obowiązkową polityką Singapuru dotyczącą fotowoltaiki budynki przemysłowe o powierzchni dachu wynoszącej 800 m² lub większej muszą instalować systemy fotowoltaiczne. Projekt ten obejmował budowę dużego kompleksu handlowego; tymczasowe zasilanie na czas budowy zaplanowano w połączeniu ze stałym systemem fotowoltaicznym w budynku, stosując podejście konstrukcyjne „najpierw tymczasowe, później stałe”.
Szczegóły konfiguracji skrzynki fotowoltaicznej
Model: Standardowy typ PV-12 (DC 1000 V)
Możliwość dostosowania do środowiska: Temperatura pracy -25°C do +85°C; wilgotność 95% (bez kondensacji)
Instalacja: Dwufunkcyjny montaż na ścianie lub na słupie; nadaje się do tymczasowej instalacji w miejscu instalacji
Funkcje bezpieczeństwa: Wskaźnik obwodu pod napięciem, zamek drzwi i mechanizm zapobiegający nieprawidłowemu działaniu
Wyniki projektu
Zasilanie budowy: Zaspokojono 100% zapotrzebowania na energię elektryczną dla biur i obszarów mieszkalnych
Oszczędności: Oszczędność około 12 000 SGD na miesięcznych kosztach energii elektrycznej w porównaniu z generatorami na olej napędowy
Przeniesienie i ponowne wykorzystanie: Po zakończeniu etapu 1, 32 skrzynki łączące zostały pomyślnie przeniesione na miejsce etapu 2 w celu dalszego użytkowania
Certyfikacja ekologicznego budynku: Przyczynił się do uzyskania przez projekt certyfikatu BCA Green Mark Platinum
