Transformator suchy

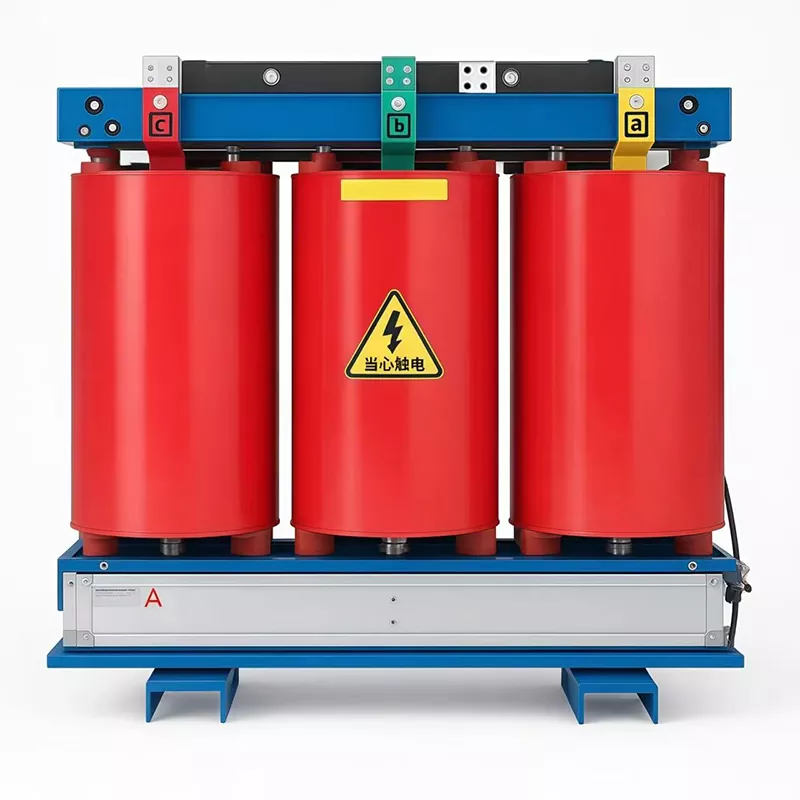

Transformator elektryczny suchy Junray to bezolejowy transformator mocy odlewany z żywicy, zaprojektowany specjalnie do zastosowań w dystrybucji wewnętrznej, gdzie bezpieczeństwo przeciwpożarowe, bezobsługowa praca i niski poziom hałasu są krytycznymi wymaganiami. Zakres mocy znamionowej wynosi od 100 kVA do 3150 kVA, przy wysokim napięciu 10 kV i niskim napięciu 0,4 kV. Wyposażony w uzwojenia pokryte żywicą epoksydową, izolację klasy F i inteligentny system kontroli temperatury, zapewnia wyjątkową odporność ogniową, ochronę przed wilgocią i odporność na zwarcia. Przy stratach niższych o około 10% w porównaniu ze standardowymi transformatorami zanurzonymi w oleju, zapewnia znaczne oszczędności energii w trakcie długotrwałej pracy. Nadaje się do centrów handlowych, szpitali, budynków biurowych, centrów danych i podziemnych pomieszczeń dystrybucyjnych, gdzie przestrzeń jest ograniczona, a przepisy przeciwpożarowe są rygorystyczne.

Jakie są zalety naszego transformatora suchego?

Bezpieczeństwo przeciwpożarowe: To urządzenie przeznaczone do użytku w pomieszczeniach zamkniętych nie zawiera oleju izolacyjnego i charakteryzuje się wyjątkową odpornością ogniową. Można go zainstalować bezpośrednio w wewnętrznych pomieszczeniach rozdzielczych, eliminując potrzebę budowy oddzielnego, dedykowanego pomieszczenia transformatorowego o odporności ogniowej. Dzięki temu doskonale nadaje się do stosowania w środowiskach wewnętrznych o rygorystycznych wymaganiach w zakresie bezpieczeństwa pożarowego, takich jak centra handlowe, budynki biurowe i szpitale, gdzie głównym problemem jest ryzyko wycieku oleju i późniejszego pożaru.

Bezobsługowy: W przeciwieństwie do transformatorów zanurzonych w oleju, które wymagają okresowych wymian oleju i kontroli jakości, to urządzenie jest całkowicie bezobsługowe. To znacznie zmniejsza długoterminowe koszty konserwacji, co czyni go idealnym wyborem w lokalizacjach, w których dostęp do rutynowej konserwacji jest utrudniony lub niewygodny.

Niskie straty: Energooszczędna praca: Wykorzystując wysokiej jakości rdzeń ze stali krzemowej, transformator ten charakteryzuje się bardzo niskimi stratami mocy — około 10% niższymi niż standardowe transformatory zanurzone w oleju. W dłuższej perspektywie przekłada się to na znaczne oszczędności energii elektrycznej i wykazuje znaczne korzyści w zakresie efektywności energetycznej.

Wysoka niezawodność: Niski wskaźnik awaryjności: Wyposażone w uzwojenia zamknięte w żywicy epoksydowej, urządzenie oferuje doskonałe właściwości izolacyjne, a także doskonałą odporność na wilgoć i zanieczyszczenia. Zapewnia to bardzo stabilną pracę i wyjątkowo niską awaryjność – około 30% niższą w porównaniu z transformatorami zanurzonymi w oleju – co czyni go idealnym rozwiązaniem do zastosowań wewnętrznych.

Parametr produktu

Precyzyjne szczegóły wykonania

1. Uzwojenia odlewane z żywicy epoksydowej: Uzwojenia są otoczone żywicą epoksydową, co zapewnia doskonałą izolację, odporność na wilgoć i zanieczyszczenia oraz zwiększone bezpieczeństwo przeciwpożarowe.

2. Układ chłodzenia powietrzem: Posiada mechanizm chłodzenia powietrzem, który eliminuje potrzebę stosowania oleju izolacyjnego, nie wymaga konserwacji i zapewnia bezpieczeństwo przeciwpożarowe.

3. Inteligentny system kontroli temperatury: Inteligentny system, który automatycznie monitoruje temperaturę uzwojeń; Transformator suchy uruchamia alarm w przypadku przegrzania, zapewniając w ten sposób bezpieczeństwo pracy.

4. Instalacja znormalizowana: Zaprojektowane do instalacji znormalizowanej, umożliwiające bezpośrednie umieszczenie w pomieszczeniach rozdzielczych zasilania w pomieszczeniach dla maksymalnej wygody.

Zastosowanie produktu

Dystrybucja energii w centrach handlowych: Dystrybucja energii w centrach handlowych w pomieszczeniach zamkniętych wymaga rygorystycznych norm bezpieczeństwa przeciwpożarowego.

Dystrybucja energii w szpitalach: Dystrybucja energii w szpitalach w pomieszczeniach zamkniętych wymaga rygorystycznych norm bezpieczeństwa przeciwpożarowego.

Dystrybucja energii w budynkach biurowych: Dystrybucja energii w budynkach biurowych wymaga rygorystycznych norm bezpieczeństwa przeciwpożarowego.

Fabryczna dystrybucja energii: Dystrybucja energii w pomieszczeniach dla fabryk jest bezobsługowa.

Przegląd projektu modernizacji

Profil projektu

Projekt ten obejmuje budowę nowej podziemnej rozdzielni energetycznej dla dużego kompleksu miejskiego składającego się z centrum handlowego, wieżowców biurowych, garażu podziemnego, kina i towarzyszącej mu zaplecza gastronomicznego. Zaklasyfikowane jako obszar o dużym natężeniu ruchu i wymaganiach dotyczących obciążenia mocy „Poziomu 1”, pomieszczenie rozdzielcze znajduje się na poziomie podziemnym budynku. Początkowy plan wykorzystania tradycyjnych transformatorów zanurzonych w oleju wiązał się z problemami, takimi jak potencjalny wyciek oleju, ryzyko pożaru, duże rozmiary, złożona obsługa i konserwacja oraz nadmierny hałas, niespełniający przepisów bezpieczeństwa pożarowego i ochrony środowiska dla konstrukcji podziemnych. Zamiast tego w projekcie zastosowano transformatory suche odlewane z żywicy epoksydowej SCB13 jako główne jednostki dystrybucyjne. Transformatory te dostarczają energię do codziennych operacji – w tym zasilania ogólnego, oświetlenia, centralnej klimatyzacji i systemów przeciwpożarowych – w całym kompleksie handlowym, zapewniając bezpieczną i nieprzerwaną pracę przez całą dobę.

Wyzwania przed instalacją i uzasadnienie wyboru

W podziemnych pomieszczeniach zamkniętych obowiązują niezwykle rygorystyczne wymagania w zakresie bezpieczeństwa przeciwpożarowego; transformatory zanurzone w oleju stwarzają ryzyko pożarów oleju i zanieczyszczeń wynikających z wycieków, nie spełniając norm cywilnej obrony powietrznej i bezpieczeństwa przeciwpożarowego.

Obszary o dużym zagęszczeniu wymagają niskiego poziomu hałasu i zgodności z wymogami ochrony środowiska; Transformatory zanurzone w oleju generują znaczny hałas i zapachy, co łatwo prowadzi do reklamacji.

Obciążenia klimatyzacji w lecie są skoncentrowane i zmienne, co stwarza duże ryzyko wzrostu temperatury; system wymaga dużej wytrzymałości na przeciążenia i precyzyjnego monitorowania temperatury.

Przestrzeń pod ziemią jest ograniczona, co wymaga kompaktowych jednostek transformatorowych, które umożliwiają bezpośredni montaż na podłodze w pomieszczeniach i nie wymagają rutynowych kontroli ani konserwacji na miejscu.

Wymagana jest wysoka ogólna niezawodność zasilania; długotrwałe przestoje związane z konserwacją są niedopuszczalne, a system musi posiadać zabezpieczenia i odporność na zwarcia.

Konfiguracja sprzętu

Model: SCB13-1600kVA 10kV/0,4kV transformator suchy z żywicy lanej

Ilość: 4 sztuki; obsługiwane oddzielnie, z możliwością wzajemnego tworzenia kopii zapasowych

Struktura: Całkowicie odlana izolacja z żywicy epoksydowej; wyposażony w monitoring temperatury, chłodzenie wentylatorem osiowym i obudowę ochronną IP30

Kluczowe parametry: Napięcie znamionowe 10±2×2,5%/0,4kV; napięcie impedancyjne 6%; Izolacja klasy F; zintegrowane monitorowanie temperatury, alarm przegrzania i zabezpieczenie przed przegrzaniem

Miejsce instalacji: Wydzielone podziemne pomieszczenie dystrybucyjne (poziom B1); bezpośredni montaż na podłodze w pomieszczeniach; nie jest wymagana ognioodporna komora naftowa

Funkcje dodatkowe: Inteligentny regulator temperatury, układ chłodzenia wentylatora i środki redukcji wibracji/hałasu w celu zminimalizowania hałasu podczas pracy

Najważniejsze informacje o aplikacji

Odporne na ogień i eksplozję, odpowiednie do środowisk podziemnych: Konstrukcja bezolejowa z izolacją z żywicy epoksydowej zmniejszającej palność eliminuje ryzyko pożaru i wycieków; spełnia wymogi przepisów przeciwpożarowych i idealnie nadaje się do długotrwałej pracy w zamkniętych pomieszczeniach podziemnych.

Niski poziom hałasu i niskie straty: seria SCB13. Wysokowydajna, energooszczędna konstrukcja rdzenia ze zintegrowaną redukcją hałasu zapewnia znacznie niższy poziom hałasu podczas pracy, nie powodując zakłóceń w funkcjonowaniu centrów handlowych ani środowiska biurowego.

Bezobsługowy i łatwy w obsłudze: Eliminuje potrzebę okresowej filtracji, wymiany lub pobierania próbek oleju; wymaga jedynie rutynowych kontroli wizualnych i temperaturowych, co drastycznie zmniejsza koszty eksploatacji i konserwacji.

Wysoka odporność na zwarcia i stabilna praca: Posiada zintegrowaną odlewaną konstrukcję o dużej wytrzymałości mechanicznej, zdolną wytrzymać wstrząsy zwarciowe systemu; Inteligentna kontrola temperatury monitoruje temperaturę uzwojeń w czasie rzeczywistym, aby zapobiec awariom związanym z przegrzaniem.

Kompaktowa powierzchnia i elastyczny układ: nie wymaga szybów naftowych ani skomplikowanych systemów przeciwpożarowych, co pozwala zaoszczędzić przestrzeń inżynieryjną w podziemnych pomieszczeniach dystrybucyjnych.

Wydajność operacyjna

Przez cały rok nie wystąpiły żadne wycieki oleju, pożary ani awarie izolacji; pomyślnie przeszły badania przeciwpożarowe i odbiorowe, zapewniające bezpieczną i zgodną z przepisami eksploatację podziemnej rozdzielni.

Kontrola hałasu spełniła standardy; otoczenie galerii handlowej pozostało niezakłócone hałasem transformatorów, a mieszkańcy nie zgłosili żadnych skarg.

Stabilna praca podczas szczytowego obciążenia klimatyzacji w lecie; system kontroli temperatury skutecznie rozpraszał ciepło bez wyzwalania z powodu nadmiernej temperatury, a jakość napięcia pozostała stabilna, zapewniając niezawodne działanie centralnej klimatyzacji, wind i sprzętu przeciwpożarowego.

Ogólne straty zostały znacznie zmniejszone w porównaniu do starszych transformatorów, co skutkowało znaczną oszczędnością energii podczas długotrwałej pracy.

Wygodne rozwiązywanie problemów i konserwacja: można szybko sprawdzić temperaturę i stan uzwojeń, a cykle konserwacji są krótkie, co zapewnia nieprzerwane zasilanie kompleksu.

Podsumowanie sprawy

Transformatory suche odlewane z żywicy epoksydowej są preferowanym wyborem do dystrybucji energii w pomieszczeniach zamkniętych w obszarach o dużym natężeniu ruchu, takich jak konstrukcje podziemne, kompleksy handlowe, szpitale, szkoły, centra danych i wysokie budynki mieszkalne. Dzięki funkcjom obejmującym bezolejowe bezpieczeństwo przeciwpożarowe, niski poziom hałasu, efektywność energetyczną, kompaktowe wymiary i wysoką niezawodność, skutecznie rozwiązują zagrożenia bezpieczeństwa pożarowego oraz wyzwania związane z obsługą i konserwacją związane z dystrybucją energii w pomieszczeniach, spełniając jednocześnie wymagania dotyczące zielonego budownictwa miejskiego i przepisów bezpieczeństwa przeciwpożarowego.

Wybierz Junray Electrical

Junray Electrical ściśle przestrzega krajowych norm w produkcji transformatorów suchych. Każde urządzenie przechodzi rygorystyczne testy wytrzymałości na napięcie, strat i kontroli temperatury, aby zapewnić stabilną i bezpieczną pracę. Oferujemy opcje dostosowywania zarówno mocy, jak i napięcia, co pozwala nam dostosować dedykowany transformator suchy specjalnie do wymagań dotyczących dystrybucji energii w pomieszczeniach zamkniętych, zapewniając idealne dopasowanie do Twoich potrzeb.

Junray Electrical jest certyfikowanym producentem posiadającym kompleksowy system zapewnienia jakości. Do naszych najważniejszych certyfikatów zaliczają się:

ISO 9001 – Międzynarodowa certyfikacja systemu zarządzania jakością, zapewniająca stałą jakość produktów i ciągłe doskonalenie.

CE – Zgodność z europejskimi normami w zakresie zdrowia, bezpieczeństwa i ochrony środowiska, umożliwiająca wprowadzenie naszych produktów na rynek UE.

CCC – China Compulsory Certification, obowiązkowa dla produktów elektrycznych sprzedawanych na rynku chińskim.

CQC – chiński certyfikat jakości potwierdzający zgodność z krajowymi normami dotyczącymi bezpieczeństwa i wydajności elektrycznej.

CNAS – chińska krajowa służba akredytacyjna zajmująca się oceną zgodności, potwierdzającą nasze wewnętrzne możliwości testowania i kalibracji.

Wszystkie transformatory suche są produkowane i testowane zgodnie z obowiązującymi normami określonymi w tych certyfikatach, zapewniając niezawodne działanie, stałą jakość i bezproblemową akceptację projektu.

Często zadawane pytania

P1: Jaka jest główna różnica między transformatorami suchymi a transformatorami zanurzonymi w oleju?

Odp.: W transformatorach suchych zastosowano uzwojenia pokryte żywicą epoksydową, chłodzone powietrzem, niezawierające oleju izolacyjnego. Są ognioodporne, bezobsługowe i nadają się do montażu wewnątrz pomieszczeń. Transformatory zanurzone w oleju wykorzystują olej izolacyjny do chłodzenia i wymagają okresowych wymian oleju, dzięki czemu są bardziej odpowiednie do zastosowań zewnętrznych. Transformatory suche są preferowanym wyborem w środowiskach wewnętrznych o rygorystycznych wymaganiach bezpieczeństwa przeciwpożarowego, takich jak centra handlowe, szpitale i budynki biurowe.

P2: Czy ten transformator można zainstalować bezpośrednio w pomieszczeniu bez oddzielnego pomieszczenia z transformatorem?

O: Tak. Ponieważ urządzenie nie zawiera oleju izolacyjnego i posiada izolację z żywicy epoksydowej zmniejszającej palność, nie stwarza zagrożenia pożarowego w wyniku wycieku oleju. Można go zainstalować bezpośrednio w wewnętrznych pomieszczeniach rozdzielczych, bez konieczności tworzenia osobnego pomieszczenia transformatorowego o odporności ogniowej, oszczędzając cenną przestrzeń budynku.

P3: W jaki sposób monitorowana jest temperatura transformatora?

Odp.: Transformator jest wyposażony w inteligentny system kontroli temperatury, który monitoruje temperaturę uzwojeń w czasie rzeczywistym. W przypadku przegrzania system uruchamia alarm i może automatycznie wyłączyć urządzenie, aby zapobiec uszkodzeniom, zapewniając bezpieczną i niezawodną pracę.

P4: Czy transformator suchy jest rzeczywiście bezobsługowy?

O: Tak. W przeciwieństwie do transformatorów zanurzonych w oleju, które wymagają okresowych testów jakości oleju, filtracji oleju i wymiany oleju, transformatory suche nie wymagają takiej konserwacji. Potrzebne są jedynie rutynowe kontrole wizualne i monitorowanie temperatury, co znacznie zmniejsza długoterminowe koszty eksploatacji i konserwacji.

P5: Czy można dostosować pojemność i napięcie?

O: Tak. Wspieramy dostosowywanie mocy znamionowej (100 kVA do 3150 kVA), wysokiego napięcia (10 kV), niskiego napięcia (0,4 kV), napięcia impedancji (4-6%), materiału uzwojenia (miedź lub aluminium) i stopnia ochrony obudowy (IP20, IP30, IP40), aby dopasować je do konkretnych wymagań dotyczących dystrybucji w pomieszczeniach.
