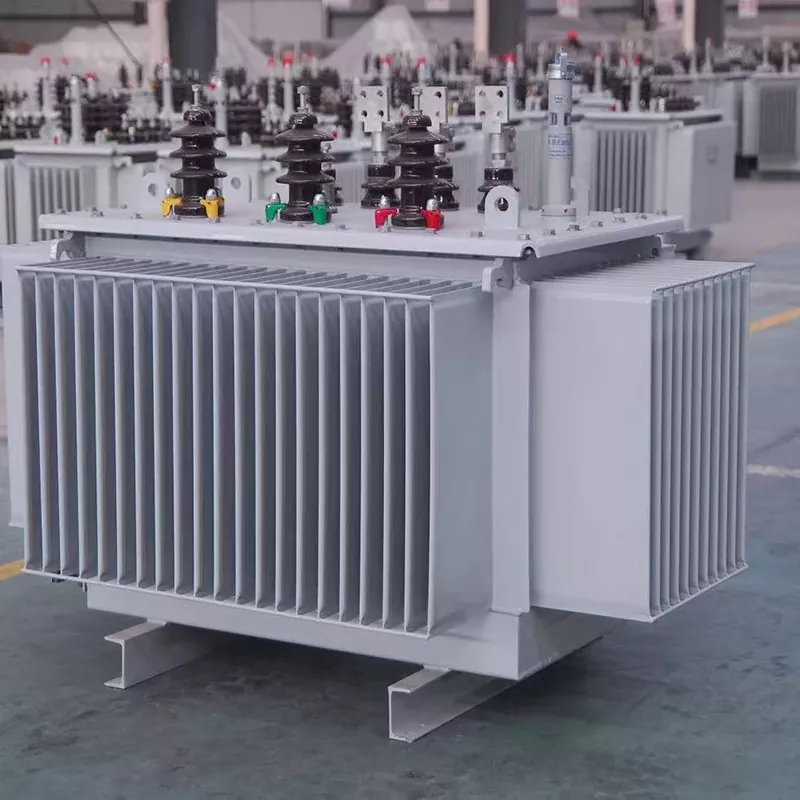

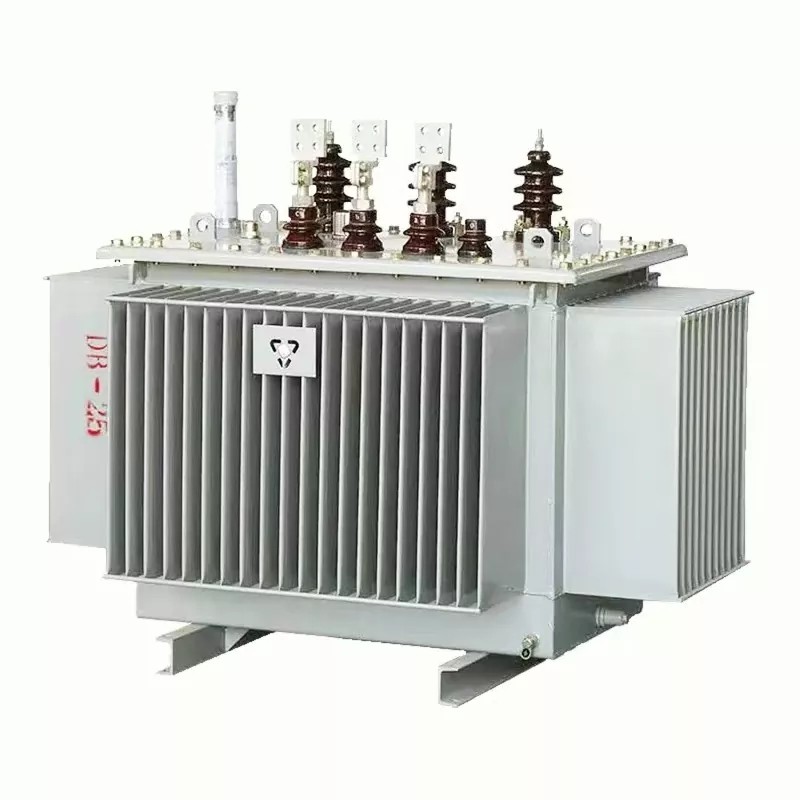

Transformator olejowy rozdzielczy Junray Electrical — moc znamionowa od 100 kVA do 10 000 kVA, wysokie napięcie 10 kV lub 35 kV, niskie napięcie 0,4 kV. Posiada uszczelniony zbiornik oleju z tektury falistej (szczelny i bezobsługowy), rdzeń ze stali krzemowej wysokiej jakości (straty niższe o 15% w porównaniu do starszych modeli), możliwość przełączania zaczepów pod obciążeniem lub pod obciążeniem oraz konfigurowalne uzwojenia miedziane lub aluminiowe. Zaprojektowane do instalacji na zewnątrz w dużych fabrykach, podstacjach zewnętrznych, dużych elektrowniach fotowoltaicznych i dużych projektach infrastrukturalnych. Pojemność, napięcie, napięcie impedancyjne, sposób przełączania zaczepów i materiał uzwojenia można dostosować do konkretnych wymagań projektu.
Oferujący wyjątkowo szeroki zakres obciążalności — od 100 kVA do 10 000 kVA — transformator ten doskonale nadaje się do spełnienia wymagań dotyczących dużych obciążeń, takich jak te występujące w głównych systemach dystrybucji energii w dużych fabrykach i głównych podstacjach. Bezproblemowo radzi sobie z wymaganiami dotyczącymi dużej wydajności, których nie są w stanie sprostać transformatory suche.
Oferując niższy koszt w porównaniu z transformatorami suchymi, rozwiązanie to zapewnia znaczne oszczędności na kosztach sprzętu w przypadku dużych projektów dystrybucji energii. Nie ma potrzeby ponoszenia wysokich kosztów zakupu jednostek typu suchego; wystarczą transformatory zanurzone w oleju, co znacznie zmniejsza całkowite koszty projektu.
Urządzenie charakteryzuje się solidną odpornością na warunki atmosferyczne i można je instalować bezpośrednio na zewnątrz, bez obawy o wystawienie na działanie słońca lub deszczu. Konstrukcja zbiornika z tektury falistej obejmuje uszczelnioną konstrukcję, która zapobiega wyciekom oleju i chroni przed zanieczyszczeniem, dzięki czemu zanurzony w oleju transformator rozdzielczy jest doskonale przystosowany do pracy w trudnych warunkach zewnętrznych i eliminuje potrzebę konstruowania dedykowanego pomieszczenia dystrybucyjnego w pomieszczeniu.
Wykorzystując wysokiej jakości rdzeń ze stali krzemowej, transformator wykazuje wyjątkowo niskie straty mocy. W trakcie długoterminowej eksploatacji przekłada się to na znaczne oszczędności w rachunkach za energię elektryczną, zapewniając znaczne korzyści w zakresie oszczędności energii – w szczególności 15% redukcję strat mocy w porównaniu z transformatorami zanurzonymi w oleju starszej generacji.
Charakteryzujący się niskim współczynnikiem awaryjności, zanurzony w oleju transformator rozdzielczy korzysta z bardzo zaawansowanej technologii i stabilnej wydajności operacyjnej. Jako sprawdzone rozwiązanie, stosowane od dziesięcioleci w branży dystrybucji energii, zapewnia wygodną konserwację i idealnie nadaje się do zastosowań w dystrybucji energii na dużą skalę na zewnątrz.
|
Pojemność znamionowa |
100KVA ~ 10000KVA Możliwość dostosowania |
|
Napięcie znamionowe |
Wysokie napięcie: 10 kV/35 KV; Niskie napięcie: 0,4 kV |
|
Napięcie impedancyjne |
4% ~ 8% Możliwość dostosowania |
|
Metoda regulacji napięcia |
Zmiana zaczepów pod obciążeniem / Zmiana zaczepów pod obciążeniem |
|
Materiał uzwojenia transformatora |
Możliwość dostosowania miedzi/aluminium |
Normy i zgodność: Ten produkt jest wytwarzany w ścisłej zgodności z obowiązującymi normami krajowymi dotyczącymi transformatorów rozdzielczych zanurzonych w oleju. Wszystkie procedury kontroli jakości i metody testów fabrycznych są zgodne ze standardowymi wymaganiami dla tej kategorii produktów. Szczegółowe raporty z testów i dokumentacja zgodności są dostępne na żądanie.
1. Zbiornik oleju z uszczelnieniem falistym: Posiada konstrukcję zbiornika z uszczelnieniem falistym, która zapobiega wyciekom oleju, nie wymaga konserwacji i eliminuje potrzebę stosowania zewnętrznego konserwatora oleju.
2. Układ chłodzenia olejem izolacyjnym: wykorzystuje chłodzenie olejem izolacyjnym, aby zapewnić duże możliwości rozpraszania ciepła, dzięki czemu nadaje się do obsługi ładunków o dużej wydajności.
3. Przełącznik zaczepów poza obwodem: Wyposażony w przełącznik zaczepów poza obwodem, który umożliwia regulację przekładni transformatora w oparciu o wahania napięcia sieciowego, zapewniając kompatybilność ze zmiennymi poziomami napięcia.
4. Rdzeń żelazny o niskich stratach: wykonany z wysokiej jakości rdzenia ze stali krzemowej, który minimalizuje straty energii, promując w ten sposób efektywność energetyczną i oszczędność energii elektrycznej.
5. Zewnętrzna konstrukcja ochronna: posiada specjalistyczną obudowę ochronną przeznaczoną do użytku na zewnątrz, zapewniającą solidną odporność na zanieczyszczenia i wilgoć, aby wytrzymać trudne warunki zewnętrzne.
Fabryki na dużą skalę: zewnętrzna dystrybucja energii i obciążenia o dużej wydajności dla dużych zakładów przemysłowych.
Podstacje zewnętrzne: Podstacje zewnętrzne i obiekty dystrybucji energii o dużej wydajności.
Wielkoskalowe systemy fotowoltaiczne: Transformatory zewnętrzne do dużych elektrowni fotowoltaicznych.
Główna infrastruktura: Zewnętrzna dystrybucja energii dla dużych projektów infrastrukturalnych.
Wspieramy elastyczne dostosowywanie tego olejowego transformatora rozdzielczego w celu dopasowania do konkretnych wymagań projektu:
Moc znamionowa: Regulowana w zakresie od 100 kVA do 10 000 kVA
Napięcie znamionowe: Wysokie napięcie 10 kV lub 35 kV; Niskie napięcie 0,4 kV
Napięcie impedancji: Możliwość dostosowania w zakresie od 4% do 8%
Metoda regulacji napięcia: Zmiana zaczepów pod obciążeniem lub zmiana zaczepów pod obciążeniem
Materiał uzwojenia: miedź lub aluminium
Aby omówić specyficzne wymagania projektu, skontaktuj się z naszym zespołem sprzedaży, podając profil obciążenia, warunki instalacji i preferowany harmonogram dostawy.
Junray Electrical działa w oparciu o kompleksowe ramy zarządzania jakością, poparte wieloma międzynarodowymi i krajowymi certyfikatami. W przypadku naszej serii olejowych transformatorów dystrybucyjnych kładziemy nacisk nie tylko na rutynową kontrolę jakości, ale także na rygorystyczne testy specyficzne dla transformatora, aby zapewnić długoterminową niezawodność w wymagających zastosowaniach dystrybucji energii na zewnątrz.
ISO 9001 – Certyfikowany system zarządzania jakością obejmujący cały proces produkcyjny, od kontroli surowców po testowanie gotowego produktu, zapewniający identyfikowalność i spójność wszystkich jednostek transformatorowych.
CE – Produkty spełniają podstawowe wymogi UE w zakresie bezpieczeństwa, zdrowia i ochrony środowiska, ułatwiając sprawną odprawę celną i dostęp do rynku dla projektów europejskich.
CCC – China Compulsory Certification, obowiązkowa dla sprzętu elektrycznego sprzedawanego i instalowanego na chińskim rynku krajowym.
CQC – chiński certyfikat jakości potwierdzający, że nasze transformatory spełniają krajowe standardy wydajności i bezpieczeństwa dla urządzeń do dystrybucji energii.
CNAS – nasze wewnętrzne laboratorium badawcze posiada akredytację CNAS, co potwierdza naszą zdolność do przeprowadzania testów transformatorów zgodnych z normami, w tym testów strat bez obciążenia, strat obciążenia, napięcia impedancyjnego i napięcia wytrzymywanego przy użyciu skalibrowanego sprzętu.
Oprócz rutynowych inspekcji fabrycznych, każdy olejowy transformator rozdzielczy przechodzi następujące specjalistyczne testy zgodnie z obowiązującymi normami krajowymi i międzynarodowymi:
Pomiar strat bez obciążenia i strat obciążenia – w celu sprawdzenia wydajności energetycznej i potwierdzenia 15% redukcji strat w porównaniu do modeli starszej generacji.
Badanie impedancji zwarcia – w celu sprawdzenia, czy napięcie impedancyjne mieści się w gwarantowanym zakresie 4%-8%.
Test napięcia wytrzymywanego o częstotliwości sieciowej – w celu sprawdzenia integralności izolacji i wytrzymałości dielektrycznej dla systemów 10 kV/35 kV.
Test udaru piorunowego (na żądanie) – w celu sprawdzenia odporności na przepięcia w instalacjach zewnętrznych.
Test uszczelnienia – w celu potwierdzenia integralności pofałdowanego zbiornika oleju i zagwarantowania zerowego wycieku oleju pod ciśnieniem.
Test jakości oleju – w celu sprawdzenia, czy olej izolacyjny spełnia specyfikacje wytrzymałości dielektrycznej i zawartości wilgoci.
Test przekładni i weryfikacja grupy wektorów – w celu potwierdzenia prawidłowej przekładni transformatora i zależności fazowej.
Test wyładowań niezupełnych (na żądanie) – do zastosowań wymagających bardzo niskich poziomów wyładowań niezupełnych.
1. Pytanie: Jakie są różnice między transformatorami rozdzielczymi zanurzonymi w oleju a transformatorami suchymi?
Odpowiedź: Moc transformatorów zanurzonych w oleju może sięgać od 100 kva do 10 000 kva, co może zaspokoić potrzeby wyjątkowo dużych obciążeń. Jednak wydajność transformatorów suchych jest ograniczona. Jednocześnie transformatory zanurzone w oleju są tańsze niż transformatory suche i można je umieścić bezpośrednio na zewnątrz, bez konieczności tworzenia pomieszczenia dystrybucyjnego w pomieszczeniu, co czyni je bardziej odpowiednimi do dużych scenariuszy dystrybucji o dużej wydajności na zewnątrz.
2. Pytanie: Czy tego produktu można używać bezpośrednio na zewnątrz?
Odpowiedź: Przyjęliśmy konstrukcję uszczelnionego zbiornika oleju z tektury falistej, który ma dobre właściwości uszczelniające. Może skutecznie zapobiegać wyciekom oleju i zanieczyszczeniom. W połączeniu ze specjalną konstrukcją ochronną, może zapobiegać wilgoci, być odpornym na światło słoneczne, deszcz i inne elementy. Nie są wymagane żadne dodatkowe urządzenia zabezpieczające. Doskonale sprawdza się w trudnych warunkach zewnętrznych i nie wymaga osobnej budowy wewnętrznej rozdzielni zasilania.
3. Pytanie: Czy można dostosować pojemność i napięcie transformatora zanurzonego w oleju?
Odpowiedź: Transformator rozdzielczy zanurzony w oleju ma moc znamionową w zakresie od 100 kVA do 10 000 kVA i napięcie znamionowe obejmujące wysokie napięcie 10 kV/35 kV i niskie napięcie 0,4 kV. Jednocześnie można dostosować napięcie impedancji, metodę regulacji napięcia i materiał uzwojenia. Zgodnie z wymaganiami dotyczącymi dystrybucji energii na zewnątrz w różnych scenariuszach, takich jak duże fabryki i podstacje zewnętrzne, możemy dostosować konkretny sprzęt, aby precyzyjnie spełniać potrzeby w zakresie dystrybucji energii na zewnątrz o dużej wydajności.
4. Pytanie: Gdzie konkretnie leży przewaga tego produktu w zakresie niskich strat?
Odpowiedź: Używamy wysokiej jakości rdzeni z blachy krzemowej, które mają współczynnik strat o 15% niższy niż w przypadku starych transformatorów zanurzonych w oleju. Efekt oszczędzania energii jest niezwykły. Przy długotrwałej pracy może znacznie zmniejszyć straty energii elektrycznej. Konkretna ilość zaoszczędzonej energii elektrycznej zależy od rzeczywistej wydajności i czasu pracy. Im większa pojemność i dłuższy czas pracy, tym więcej energii elektrycznej zostaje zaoszczędzonych, co może pomóc dużym projektom dystrybucji energii w obniżeniu długoterminowych kosztów eksploatacji i konserwacji.
Jako profesjonalny producent zapewniamy wskazówki techniczne, aby pomóc klientom zagranicznym w prawidłowym wyborze produktu, przygotowaniu instalacji i rutynowej obsłudze. Nasz zespół oferuje zdalne wsparcie podczas instalacji i uruchomienia. Części zamienne są dostępne z możliwością szybkiej wysyłki. W przypadku jakichkolwiek zapytań technicznych nasz zespół zazwyczaj odpowiada w ciągu 24 godzin.
Projekt ten polega na budowie nowego zewnętrznego systemu dystrybucji energii dla małego i średniego przedsiębiorstwa produkcyjnego na terenie parku przemysłowego. Główne obciążenia obiektu obejmują standardowe przemysłowe urządzenia indukcyjne — takie jak maszyny do tłoczenia, tokarki, sprężarki powietrza, wentylatory i pompy — charakteryzujące się częstymi cyklami rozruchu i zatrzymywania, skoncentrowanymi obciążeniami w ciągu dnia i pracą z niewielkimi obciążeniami w nocy. Transformator dystrybucyjny znajduje się na dedykowanej platformie zewnętrznej, oferującej dużo przestrzeni, doskonałą wentylację i brak ograniczeń bezpieczeństwa przeciwpożarowego związanych z zamkniętymi obszarami wewnętrznymi.
Biorąc pod uwagę instalację zewnętrzną, wymagania dotyczące efektywności kosztowej, potrzebę skutecznego odprowadzania ciepła i znaczne wahania obciążenia, w projekcie zamiast jednostki suchej zastosowano hermetycznie uszczelniony olejowy transformator mocy S13-M. Ten pojedynczy transformator służy jako główne źródło zasilania całego obiektu – obejmującego napęd, oświetlenie i sprzęt produkcyjny – zapewniając w ten sposób stabilne, długoterminowe zasilanie operacyjne.
Przydatność przestrzeni zewnętrznej dla transformatorów zanurzonych w oleju: Zewnętrzna platforma transformatorowa zapewnia dużą przestrzeń i dobrą wentylację, zgodną ze standardami instalacyjnymi bez rygorystycznych ograniczeń bezpieczeństwa przeciwpożarowego mających zastosowanie do instalacji wewnętrznych.
Kontrola kosztów: Przy tej samej wydajności transformatory zanurzone w oleju są znacznie tańsze niż transformatory suche, co znacznie zmniejsza inwestycje w infrastrukturę przedsiębiorstwa.
Wysokie wymagania dotyczące odprowadzania ciepła: W przypadku skoncentrowanych urządzeń przemysłowych, dużych obciążeń w ciągu dnia i szybkich wzrostów temperatury, samochłodzący system cyrkulacji oleju w transformatorach zanurzonych w oleju przewyższa jednostki typu suchego, co czyni je idealnymi do ciągłej pracy pod dużym obciążeniem.
Solidna odporność na przeciążenia i przepięcia: Maszyny warsztatowe wytwarzają znaczne obciążenia udarowe podczas uruchamiania i wyłączania; Transformatory zanurzone w oleju zapewniają doskonałą odporność na zwarcia i przeciążenia, dzięki czemu dobrze nadają się do zmiennych obciążeń przemysłowych.
Prosta, dojrzała konserwacja: Transformatory zanurzone w oleju charakteryzują się prostą konstrukcją, co ułatwia diagnostykę i naprawę usterek oraz pozwala na użycie standardowych części zamiennych – idealnie nadaje się do rutynowej konserwacji obiektu. Konfiguracja sprzętu
Na podstawie obliczonego całkowitego obciążenia na platformie zewnętrznej instaluje się hermetycznie uszczelniony, energooszczędny transformator zanurzony w oleju S13-M-800 kVA 10 kV/0,4 kV. Posiada hermetycznie zamknięty zbiornik z tektury falistej bez konserwatora oleju, dzięki czemu nadaje się do pracy na zewnątrz w każdych warunkach pogodowych.
Model: S13-M-800 kVA W pełni uszczelniony transformator mocy zanurzony w oleju
Napięcie znamionowe: 10±2×2,5% / 0,4kV
Metoda chłodzenia: Samochłodzenie w oleju (ONAN)
Materiał rdzenia: blachy ze stali krzemowej o wysokiej przepuszczalności; niskostratna, energooszczędna konstrukcja
Cechy konstrukcyjne: Całkowicie uszczelniony zbiornik oleju z tektury falistej; bezobsługowy; odporny na utlenianie i wilgoć; stabilna wydajność izolacji
Konfiguracja zabezpieczeń: bezpiecznik wysokiego napięcia, odgromnik, główny wyłącznik niskiego napięcia, ochrona uziemienia
Metoda instalacji: Instalacja napowietrzna na zewnątrz na stalowej platformie; obejmuje ochronę odgromową, uziemienie i ogrodzenie zabezpieczające
Bardzo niskie straty i wysoka efektywność energetyczna: Charakteryzuje się energooszczędną strukturą S13; straty w stanie jałowym i obciążeniowym są znacznie niższe w porównaniu ze starszymi modelami S11 i S9, co zapewnia znaczne długoterminowe oszczędności w kosztach energii elektrycznej.
Doskonałe możliwości adaptacji na zewnątrz: w pełni uszczelniona konstrukcja izoluje urządzenie od powietrza, deszczu i kurzu; odporny na kondensację i utlenianie; nadaje się do pracy na zewnątrz zarówno przy wysokich temperaturach latem, jak i niskich temperaturach zimą.
Doskonałe odprowadzanie ciepła: Równomierne odprowadzanie ciepła poprzez obieg oleju transformatorowego zapewnia stabilny wzrost temperatury pod dużym obciążeniem, co pozwala uniknąć problemów ograniczających obciążenie w wysokiej temperaturze, typowych dla transformatorów suchych.
Wysoka odporność na uderzenia i zwarcia: Stabilna praca pod obciążeniami udarowymi spowodowanymi częstym uruchamianiem i zatrzymywaniem silników przemysłowych; odporny na przegrzanie i potknięcie.
Wyraźna przewaga kosztowa w stosunku do wydajności: niski koszt sprzętu, prosta instalacja i brak konieczności stosowania skomplikowanych urządzeń przeciwpożarowych, co znacznie obniża koszty fabrycznej infrastruktury dystrybucji energii.
Stabilna i zgodna jakość zasilania: Odchylenie napięcia po uruchomieniu i równowaga trójfazowa w pełni spełniają przemysłowe standardy energetyczne, zapewniając płynną pracę urządzeń warsztatowych.
Żadnych anomalii przy obciążeniach szczytowych: temperatura oleju transformatorowego i wzrost temperatury pozostają normalne podczas dziennej produkcji przy pełnym obciążeniu; nie występuje żadne przeciążenie ani nieprawidłowe nagrzewanie.
Znacząca redukcja energii i strat: Konstrukcja rdzenia o niskich stratach drastycznie zmniejsza straty transformatora, skutecznie zmniejszając miesięczne podstawowe opłaty za energię elektryczną przedsiębiorstwa i koszty związane ze stratami.
Bezawaryjna praca na zewnątrz: w pełni uszczelniona konstrukcja eliminuje ryzyko wnikania wody, wilgoci i korozji, zapewniając stabilną pracę w każdych warunkach pogodowych przez cały rok. Wygodna i tania obsługa i konserwacja: sprzęt charakteryzuje się dojrzałą konstrukcją i niskim wskaźnikiem awaryjności; rutynowa konserwacja wymaga jedynie inspekcji wzrokowych oraz kontroli poziomu oleju i uziemienia, co skutkuje minimalnym obciążeniem operacyjnym.
Transformatory olejowe (seria S13-M) są preferowanym wyborem w przypadku projektów dystrybucji energii w zakładach przemysłowych, wiejskich obszarach dystrybucyjnych, zewnętrznych podstacjach sieciowych i instalacjach na otwartej przestrzeni. W porównaniu do transformatorów suchych oferują one takie zalety, jak doskonałe odprowadzanie ciepła, wysoka odporność na przeciążenia i uderzenia, niższe koszty, doskonała efektywność energetyczna i łatwość konserwacji. Szczególnie dobrze nadają się do instalacji zewnętrznych i zastosowań przemysłowych charakteryzujących się znacznymi wahaniami obciążenia lub dużymi obciążeniami, stanowiąc najbardziej dojrzałe i opłacalne rozwiązanie transformatorowe dla projektów dystrybucji zewnętrznej sieci.
