W wielu scenariuszach dystrybucji małych sieci pierścieniowych 10 kV niezawodność sprzętu jest niezwykle wymagająca. Jednakże wydajność zwykłych pierścieniowych szaf sieciowych HXGN jest niewystarczająca, a ich stabilność operacyjna słaba, co utrudnia spełnienie wymagań dotyczących zasilania w takich scenariuszach. W niektórych przypadkach w podstacjach skrzynkowych należy zainstalować pierścieniowe szafy sieciowe. Zwykłe szafy sieciowe typu ring są zbyt duże i mają słabą zdolność adaptacji, co uniemożliwia ich elastyczne wdrażanie. Jednostka główna HXGN17-12 z metalowym pierścieniem precyzyjnie rozwiązuje ten problem. Oparty na zwykłym HXGN, został kompleksowo zmodernizowany, biorąc pod uwagę niezawodność, zwartość i możliwości adaptacji, i stał się ekskluzywnym, ulepszonym rozwiązaniem dla wysokiej klasy małych sieci pierścieniowych 10 kV.

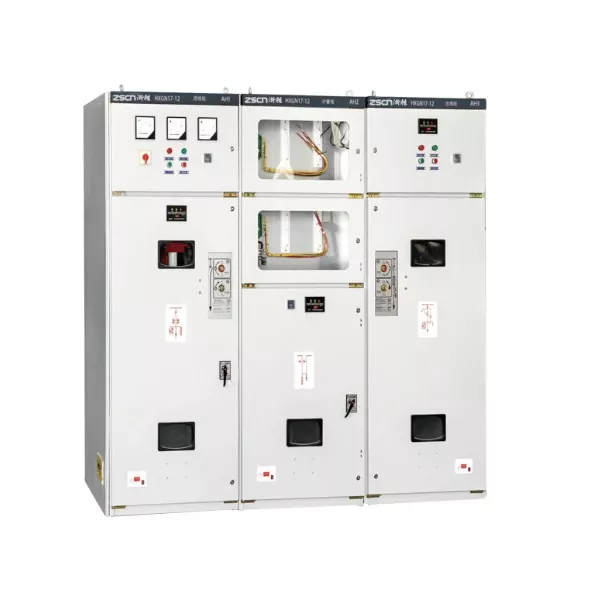

Jednostka główna HXGN17-12 z metalowym pierścieniem jest ulepszoną wersją zwykłego HXGN. Każda zaleta jest zoptymalizowana pod kątem spełnienia podstawowych wymagań dystrybucji mocy w sieci o małym pierścieniu.
Ulepszona konstrukcja, bardziej stabilna i niezawodna praca: Przyjmując ulepszoną konstrukcję skrzynkową w porównaniu ze zwykłą szafą sieciową pierścieniową HXGN, projekt konstrukcyjny jest bardziej rozsądny, układ komponentów wewnętrznych jest zoptymalizowany, co zmniejsza ryzyko operacyjne, znacznie zmniejsza się wskaźnik awaryjności, nie jest wymagana częsta konserwacja, doskonale dostosowująca się do wymagań wysokiej niezawodności małych scenariuszy sieci pierścieniowej 10 kV, zdolna do długotrwałej stabilnej pracy i zapewniająca ciągłe zasilanie.
Przełącznik obciążenia SF6, doskonała skuteczność gaszenia łuku: Wyposażony w dojrzały przełącznik obciążenia SF6, wykorzystujący gaz SF6 jako środek izolujący i gaszący łuk, zdolność gaszenia łuku znacznie przewyższa zdolność zwykłych przełączników próżniowych, z dużą prędkością wyłączania, energią małego łuku, niewielką erozją kontaktową, bardziej niezawodną pracą, lepiej spełniającą rzeczywiste potrzeby dystrybucji małej sieci pierścieniowej 10 kV, a także charakteryzującą się długoterminową bezobsługowością, co zmniejsza późniejsze koszty eksploatacji i konserwacji.
Zabezpieczenie przed blokadą z pięcioma zabezpieczeniami, bezpieczniejsza praca: Wyposażone w dedykowane urządzenie z blokadą z pięcioma zabezpieczeniami, ściśle przestrzegające wymogów bezpieczeństwa „pięciu zabezpieczeń”, całkowicie zapobiegające błędnym operacjom, takim jak działanie obciążenia, przypadkowy kontakt z częściami pod napięciem itp., Nie tylko zapewniając bezpieczeństwo osobiste personelu konserwacyjnego, ale także unikając awarii sprzętu i przerw w dostawie prądu spowodowanych nieprawidłowym działaniem, kompleksowo budując barierę bezpieczeństwa pracy wysokiego napięcia 10 kV.
|
Napięcie znamionowe |
AC12KV |
|
Częstotliwość znamionowa |
50 Hz |
|
Prąd znamionowy |
630A ~ 1250A |
|
Znamionowy krótkotrwały prąd wytrzymywany |
25KA |
Scenariusze zastosowań obejmują różne wysokiej klasy, małe systemy dystrybucji energii w sieci pierścieniowej 10 kV.
Dzięki wysokiej niezawodności, kompaktowym rozmiarom i szerokim możliwościom adaptacji jednostka główna z pierścieniem metalowym HXGN17-12 jest szeroko stosowana w różnych scenariuszach dystrybucji zasilania w małych sieciach pierścieniowych 10 kV o wysokich wymaganiach dotyczących niezawodności. Może być również elastycznie instalowany w podstacjach skrzynkowych i ma wyjątkowo duże możliwości adaptacji. W scenariuszach dystrybucji energii na obszarach mieszkalnych nadaje się do dystrybucji energii w sieci pierścieniowej 10 kV na obszarach mieszkalnych o wysokich wymaganiach dotyczących niezawodności, zapewniając stabilne dostawy energii elektrycznej dla mieszkańców. W małych fabrykach nadaje się do dystrybucji mocy w sieci pierścieniowej 10 kV w małych fabrykach, spełniając wymagania dotyczące stabilnego zasilania produkcji. W scenariuszach małych podstacji nadaje się do dystrybucji mocy w sieci pierścieniowej 10 kV małych podstacji 10 kV, zapewniając stabilną pracę i wygodną konserwację. W scenariuszach małych projektów infrastrukturalnych nadaje się do dystrybucji mocy w sieci pierścieniowej 10 kV w małych projektach infrastrukturalnych, ponieważ jest trwały, niezawodny i ma duże możliwości adaptacji.
Junray Electrical, jako profesjonalny producent, dostawca i fabryka w Chinach, ściśle przestrzega krajowych norm dotyczących jednostki głównej pierścieniowej HXGN17-12. Każda jednostka główna HXGN17-12 z metalowym pierścieniem przechodzi rygorystyczne testy strukturalne, test napięcia wytrzymywanego i test blokady, aby zapewnić stabilną i bezpieczną pracę oraz gwarancję jakości. Oferujemy dostosowywanie jednostek i dostosowywanie funkcji. W oparciu o plan dystrybucji małej sieci pierścieniowej 10 kV klienta, możemy dostosować ekskluzywną szafę, aby idealnie odpowiadała rzeczywistym potrzebom. Niezależnie od tego, czy chodzi o przetarg na projekt, czy o akceptację techniczną, można go pomyślnie przejść. Proces jest dojrzały i trwały, dzięki czemu zakupy są wygodniejsze, a korzystanie z nich bardziej uspokajające.
Projekt ten obejmuje modernizację i renowację systemu dystrybucji energii 10 kV dla grupy małych i średnich przedsiębiorstw (MŚP) na terenie parku przemysłowego. Park składa się z wielu standardowych budynków fabrycznych, warsztatów badawczo-rozwojowych i powiązanych obiektów użyteczności publicznej; obciążenie elektryczne jest rozproszone na wiele obwodów odgałęzionych, co wymaga wielosegmentowej konfiguracji zasilania sieci pierścieniowej. W istniejącej starzejącej się rozdzielnicy wystąpiła degradacja izolacji, podstawowa konstrukcja konstrukcyjna, brak niezawodnych mechanizmów blokujących „pięć zabezpieczeń” oraz niemożność zapewnienia elastycznego połączenia wzajemnego między siecią pierścieniową. Problemy te spowodowały rozległe przerwy w dostawie prądu podczas konserwacji i niską niezawodność dostaw, co poważnie wpłynęło na normalną działalność produkcyjną przedsiębiorstw.
Projekt obejmuje wymianę całej rozdzielnicy rozdzielczej wysokiego napięcia na wewnętrzne jednostki główne w obudowie metalowej (RMU) HXGN17-12. Jednostki te będą obsługiwać linie wejściowe 10 kV, połączenia sekcyjne, rozgałęzienia odbiorów i zasilanie terminali dla podstacji skrzynkowych. Taka konfiguracja zapewnia niezawodną strukturę sieci dystrybucyjnej obejmującą wiele segmentów i połączeń wzajemnych, spełniając w ten sposób wymagania parku w zakresie zwiększania przepustowości, izolacji serwisowej i nieprzerwanego przesyłu mocy.
Znaczące zagrożenia bezpieczeństwa związane ze starzejącą się rozdzielnicą: w starszych szafach stacjonarnych brakowało kompleksowej blokady „pięć zabezpieczeń”, co czyniło je podatnymi na błędy operacyjne; degradacja izolacji i gromadzenie się pyłu prowadziły do śledzenia i przeskoków, powodując potknięcia podczas burzy.
Niemożność zapewnienia elastycznego zasilania z sieci pierścieniowej: istniejącemu sprzętowi brakowało niezawodnych połączeń wzajemnych i możliwości sekcjonowania; usterki spowodowały konieczność całkowitego wyłączenia linii, co spowodowało znaczne straty produkcyjne dla przedsiębiorstw parku.
Trudności w rozbudowie obwodów: Stała konstrukcja starych szaf uniemożliwiała dodanie nowych obwodów odgałęzionych, co nie pozwalało sprostać zwiększonemu zapotrzebowaniu na moc nowych przedsiębiorstw wchodzących do parku.
Uciążliwa konserwacja i operacje: brak niezależnych przedziałów funkcjonalnych oznaczał, że konserwacja wymagała przerw w dostawie prądu na dużą skalę, co skutkowało wysokim ryzykiem operacyjnym i niską wydajnością napraw awaryjnych.
Niski stopień ochrony: biorąc pod uwagę złożone środowisko i wysoki poziom zapylenia otaczających budynki fabryczne, standardowe szafy zapewniały słabą odporność na kurz i wilgoć, co prowadziło do wysokiego wskaźnika awaryjności sprzętu.
Aby uwzględnić charakterystykę dystrybucji parku przemysłowego — w szczególności potrzebę wielu odgałęzień, połączeń wzajemnych między sieciami pierścieniowymi i częstego zwiększania wydajności — w projekcie zastosowano moduły główne z metalowym pierścieniem w obudowie typu HXGN17-12 dla systemu dystrybucyjnego średniego napięcia. Jednostki te wykorzystują konstrukcję próżniowego rozłącznika obciążenia, zapewniając niezawodną pracę sieci pierścieniowej, sekcjonowanie i ochronę zacisków. Kluczowe specyfikacje sprzętu
Model: HXGN17-12 Wewnętrzna jednostka główna średniego napięcia w metalowej obudowie pierścieniowej (RMU)
Napięcie znamionowe: 12 kV (odpowiednie dla sieci dystrybucyjnych 10 kV)
Prąd znamionowy: 630A
Element rozłączający: Wyłącznik obciążenia próżniowego w połączeniu z bezpiecznikiem ograniczającym prąd
Konstrukcja szafki: Obudowa metalowa; niezależne przedziały szyn zbiorczych i kablowych; wbudowany kanał nadmiarowy ciśnienia
Stopień ochrony: IP4X (odporny na kurz i wilgoć; odpowiedni do złożonych środowisk przemysłowych)
Funkcje bezpieczeństwa: Kompleksowe blokady mechaniczne/elektryczne „Pięć zapobiegania”, sygnalizacja stanu linii pod napięciem, sygnalizacja usterek i blokady uziemienia
Tryby pracy: Obsługuje wzajemne połączenia sieci pierścieniowej, sekcyjne zasilanie, dystrybucję terminali i zasilanie awaryjne z podwójnym zasilaniem
Potężne możliwości sieci pierścieniowej i elastyczne zasilanie: umożliwia elastyczną konfigurację wielosekcyjnych sieci typu „daisy-chain” (ręka w rękę); Można odizolować awarie w pojedynczej sekcji i przekierować zasilanie, co znacznie minimalizuje zakres przerw w dostawie prądu.
Stabilna wydajność gaszenia łuku próżniowego: wykorzystuje przełączniki obciążenia próżniowego oferujące silne możliwości gaszenia łuku, niepalność i bezobsługową pracę; eliminuje ryzyko wycieku gazu związane z rozdzielnicą SF6, zapewniając bezpieczeństwo środowiskowe.
Trwała konstrukcja dostosowana do środowisk przemysłowych: Całkowicie zamknięta metalowa obudowa o wysokim stopniu ochrony; skutecznie wytrzymuje kurz fabryczny oraz wahania temperatury i wilgotności, zapewniając długoterminową stabilność izolacji.
Wygodne zwiększanie pojemności: Szafy można elastycznie łączyć obok siebie; Przyszły wzrost obciążenia w parku przemysłowym można uwzględnić poprzez bezpośrednią rozbudowę bez konieczności całkowitego remontu systemu.
Kompleksowe blokady bezpieczeństwa „Pięć zapobiegania”: Całkowicie eliminują krytyczne awarie elektryczne, takie jak przełączanie pod obciążeniem, otwieranie drzwi pod napięciem lub przypadkowe uziemienie, zapewniając wysokie bezpieczeństwo podczas obsługi i konserwacji.
Znacząco zwiększona niezawodność zasilania: umożliwia sekcyjną izolację i przekierowanie usterek; konserwacja lub awarie nie wymagają już całkowitego wyłączenia linii, zapewniając ciągłość produkcji przedsiębiorstwom na terenie parku.
Stabilna praca bez usterek: Gaszenie łuku próżniowego w połączeniu z całkowicie uszczelnioną konstrukcją zapobiega pełzaniu, rozgorzeniom i awariom związanym z wilgocią, co skutkuje zerową liczbą nietypowych wyłączeń przez cały rok.
Precyzyjne i niezawodne usuwanie usterek: Połączona ochrona bezpieczników i wyłączników obciążenia zapewnia szybkie usuwanie zwarć w transformatorach i liniach odgałęzionych, chroniąc urządzenia znajdujące się za nimi.
Bezpieczna i wygodna obsługa i konserwacja: Zawiera wszechstronne funkcje „Pięć zapobiegania” i przejrzysty układ konstrukcyjny; Lokalizacje usterek są łatwo identyfikowane, co znacznie zwiększa efektywność konserwacji i drastycznie zmniejsza ryzyko operacyjne. Spełnia długoterminowe potrzeby zwiększania wydajności: szafa ma konstrukcję z możliwością rozbudowy, która umożliwia przyszłą atrakcyjność biznesową i wzrost obciążenia w parku przemysłowym, przy czym duża pojemność jest zarezerwowana na potrzeby dystrybucji energii.
HXGN17-12 to próżniowa jednostka główna pierścieniowa (RMU) zaprojektowana specjalnie dla parków przemysłowych, klastrów przemysłowych, fabrycznych pomieszczeń dystrybucji energii i modernizacji miejskich sieci dystrybucyjnych. W przeciwieństwie do XGN15-12 (w którym zastosowano izolację gazową SF6), model ten wykorzystuje funkcję gaszenia łuku próżniowego, eliminuje ryzyko wycieku gazu oraz jest przyjazny dla środowiska i nie wymaga konserwacji. W porównaniu do rozdzielnic w obudowie metalowej serii KYN28 oferuje niższe koszty, mniejszą powierzchnię i doskonałe możliwości adaptacji do konfiguracji sieci pierścieniowych, co czyni ją optymalnym, opłacalnym wyborem dla niezawodnych systemów dystrybucji sieci pierścieniowych wymagających wielu obwodów i możliwości podziału na sekcje w strefach przemysłowych.
