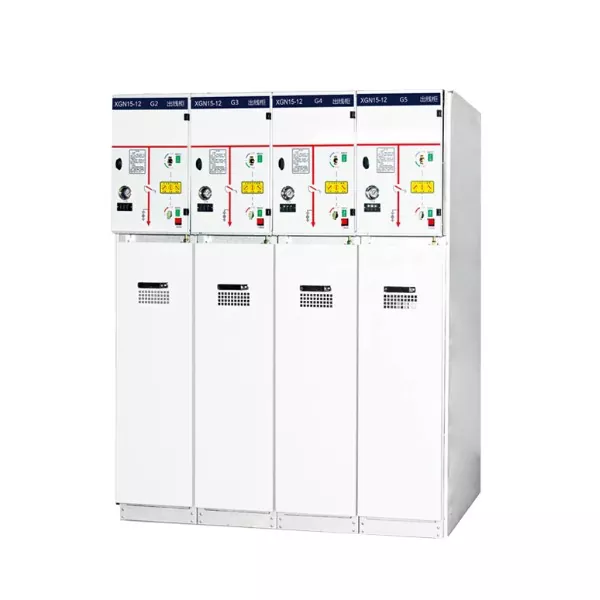

XGN15-12 Rozdzielnica główna z pierścieniem w izolacji gazowej

W wielu obszarach mieszkalnych, małych fabrykach i małych podstacjach przestrzeń na pomieszczenia dystrybucyjne jest bardzo ograniczona. Zwykłe szafy sieciowe ringowe są zbyt duże, a ich montaż spowoduje zaciśnięcie miejsca na inny sprzęt, uniemożliwiając prawidłowy montaż. Co więcej, jednostka główna z wyjmowanym pierścieniem jest droga i ma wyjątkowo niską wydajność kosztową w przypadku scenariuszy dystrybucji w małych sieciach pierścieniowych, co powoduje marnotrawstwo kosztów. Rozdzielnica główna z pierścieniem w izolacji gazowej XGN15-12 została specjalnie zaprojektowana dla tego scenariusza dystrybucji bardzo małej sieci pierścieniowej 10 kV. Dzięki wyjątkowo zatłoczonej konstrukcji, niezawodnej wydajności i przystępnej cenie precyzyjnie rozwiązuje podstawowe problemy związane z „niewystarczającą przestrzenią i wysokimi kosztami”, umożliwiając bardzo małym pomieszczeniom dystrybucyjnym osiągnięcie stabilnej i bezpiecznej dystrybucji sieci pierścieniowej.

Specyfikacje techniczne

Podstawowe zalety produktu

Rozdzielnica główna z pierścieniem w izolacji gazowej XGN15-12 łączy w sobie kompaktowość, niezawodność i oszczędność, a każdy aspekt skutecznie rozwiązuje problemy praktyczne.

Wyposażony w przełączniki obciążenia SF6, działa stabilniej i niezawodnie: w rdzeniu zastosowano przełączniki obciążenia SF6, przy czym gaz SF6 służy jako środek izolujący i gaszący łuk. Zdolność gaszenia łuku przewyższa zdolność zwykłych przełączników próżniowych, a wydajność izolacji jest doskonała. Podczas pracy wskaźnik awaryjności jest wyjątkowo niski i nie wymaga częstej konserwacji. Doskonale pasuje do scenariusza dystrybucji sieci pierścieniowej 10 kV, a także charakteryzuje się 20-letnią charakterystyką bezobsługową, co znacznie zmniejsza późniejsze koszty konserwacji i ułatwia nabywcom użytkowanie.

Ultrakompaktowa konstrukcja, zajmująca mniej miejsca o 30%: Przyjmując skrzynkową strukturę sieci o stałym pierścieniu, projekt został zoptymalizowany, aby obudowa była jak najbardziej kompaktowa. Objętość jest o 30% mniejsza niż w przypadku zwykłej pierścieniowej szafy sieciowej XGN66. Konstrukcja jest zwarta, bez utraty wydajności. Nawet w bardzo małym pomieszczeniu dystrybucyjnym o ograniczonej przestrzeni można go łatwo umieścić bez konieczności modyfikacji pomieszczenia dystrybucyjnego, co znacznie oszczędza miejsce na podłodze i rozwiązuje podstawowy problem „braku miejsca” na zwykłe szafy sieciowe pierścieniowe.

Struktura specyficzna dla sieci pierścieniowej, stabilne zasilanie bez przerw: Dzięki profesjonalnej strukturze sieci pierścieniowej idealnie pasuje do systemu dystrybucji sieci pierścieniowej 10kV. Może osiągnąć dwukierunkowe zasilanie. W przypadku awarii jednego obwodu może on automatycznie przełączyć się na inny obwód, skutecznie unikając przerw w dostawie prądu i zapewniając normalne zasilanie w obszarach mieszkalnych i małych fabrykach. Jest szczególnie odpowiedni do scenariuszy na małą skalę z podstawowymi wymaganiami dotyczącymi ciągłości zasilania.

Wybór o wysokiej opłacalności, koszt bezpośrednio obniżony o 50%: w porównaniu do szafy rozdzielczej KYN28 cena jest bezpośrednio obniżona o 50%. Eliminuje nadmiarowe funkcje i koncentruje się na podstawowych wymaganiach dystrybucji w małych sieciach pierścieniowych. Bez wydawania dużej ilości pieniędzy na skomplikowany sprzęt można uzyskać stabilne i niezawodne rozwiązanie dystrybucji sieci pierścieniowej po niższych kosztach, znacznie zmniejszając budżet zakupu i poprawiając opłacalność projektu.

Gwarancja profesjonalnej jakości

Junray Electrical, jako profesjonalny producent, dostawca i fabryka w Chinach, od wielu lat jest głęboko zaangażowany w badania i produkcję sprzętu dystrybucyjnego. Ściśle przestrzega norm międzynarodowych i krajowych, takich jak IEC 62271-200 i GB/T 3906. Każda rozdzielnica główna z pierścieniem w izolacji gazowej XGN15-12 przeszła rygorystyczne testy wytrzymałości napięciowej i izolacji, zapewniające wysoką jakość. Przyjmujemy ujednoliconą konstrukcję jednostek, a obudowa jest precyzyjnie wykonana z wysokiej jakości płyt stalowych. Ma wysoką wytrzymałość mechaniczną i stopień ochrony IP3X, co może skutecznie zapobiegać przedostawaniu się kurzu i chronić wewnętrzne elementy wysokiego napięcia. Jest wyposażony w mechaniczne blokady z pięcioma zabezpieczeniami, które zapobiegają nieprawidłowemu działaniu i zapewniają bezpieczeństwo personelu konserwacyjnego. Wewnętrzne zastosowanie prefabrykowanych końcówek kablowych izolowanych gumą silikonową sprawia, że ​​instalacja jest wygodna, a podczas konserwacji można je szybko zdemontować i odnowić, dostosowując się do wymagań użytkowania w scenariuszach o małej skali.

Uniwersalna adaptacja sceny

Rozdzielnica główna z pierścieniem w izolacji gazowej XGN15-12 jest szeroko kompatybilna z różnymi scenariuszami dystrybucji bardzo małych sieci pierścieniowych 10 kV, precyzyjnie dopasowując się do zapotrzebowania na moc w różnych scenariuszach bez potrzeby dodatkowych modyfikacji i może być bezpośrednio oddana do użytku.

W przypadku scenariuszy dystrybucji na obszarach mieszkalnych jest kompatybilny z bardzo małymi pomieszczeniami dystrybucyjnymi na obszarach mieszkalnych do dystrybucji w sieci pierścieniowej 10 kV, o niewielkich rozmiarach i bez ludzi, zapewniając stabilne dostawy energii elektrycznej dla mieszkańców;

W przypadku małych fabryk jest kompatybilny z dystrybucją sieci pierścieniowej 10 kV dla małych fabryk, przy stabilnych obciążeniach i niskiej awaryjności, spełniając zapotrzebowanie fabryki na moc do produkcji, jednocześnie oszczędzając miejsce w pomieszczeniu dystrybucyjnym;

W przypadku małych podstacji jest kompatybilny z bardzo małymi wymaganiami dotyczącymi zasilania małych podstacji 10 kV, ze stabilnym zasilaniem z sieci pierścieniowej oraz obniżonymi kosztami eksploatacji i konserwacji;

W scenariuszach małych projektów infrastrukturalnych jest kompatybilny z dystrybucją sieci pierścieniowej 10 kV dla małych projektów infrastrukturalnych, z wygodną instalacją, trwałą i długotrwałą, zapewniającą płynny postęp projektów infrastrukturalnych.

Jeśli chodzi o nas

Junray Electrical posiada kompletny system badań i rozwoju, produkcji i kontroli jakości. Podstawowe komponenty są wybierane spośród marek wysokiej jakości. Każda rozdzielnica główna z pierścieniem w izolacji gazowej XGN15-12 przechodzi rygorystyczne testy przed opuszczeniem fabryki, co gwarantuje, że jej działanie spełnia standardy i bezproblemowo przechodzi akceptację projektu. Ten produkt jest specjalnie dostosowany do bardzo małych scenariuszy, ma mniejszy rozmiar i jest bardziej opłacalny. Jest bardziej odpowiedni dla bardzo małych pomieszczeń dystrybucyjnych w porównaniu do podobnych produktów. Zapewniamy kompleksowe doradztwo w zakresie wyboru przed sprzedażą i usługi konserwacji posprzedażnej. Możemy zaoferować spersonalizowane sugestie adaptacji w oparciu o rzeczywiste potrzeby scenariusza klienta, a także zapewnić profesjonalne wskazówki dotyczące instalacji i uruchomienia, dzięki czemu proces zakupu będzie mniej zmartwiony, a użytkowanie bardziej pewne, a także pomożemy klientom obniżyć koszty i poprawić efektywność dystrybucji.

Natychmiastowy zakup

W przypadku scenariuszy dystrybucji bardzo małej sieci pierścieniowej 10 kV wybór odpowiedniego sprzętu nie tylko rozwiązuje problem „braku miejsca”, ale także oszczędza koszty i zapewnia stabilne zasilanie. Wybór Junray Electrical gwarantuje jakość, oferuje bardziej przystępne ceny i zapewnia bardziej precyzyjną kompatybilność, doskonale rozwiązując problemy zwykłych pierścieniowych szaf sieciowych, które są duże i mają wysokie koszty. Nie wahaj się. Skontaktuj się z nami natychmiast, aby zapewnić sobie ten najlepszy wybór dla urządzeń do dystrybucji zasilania w sieciach o bardzo małych pierścieniach. Umożliwi to stabilne, bezpieczne i wydajne zasilanie z sieci pierścieniowej w bardzo małej elektrowni, znacznie zmniejszając koszty zakupu i eksploatacji!

Projekt komercyjny w Dhace w Bangladeszu

Przegląd projektu

·Nazwa projektu: Projekt dystrybucji energii dla centrum handlowego w Dhace

·Lokalizacja: Dhaka, Bangladesz

·Termin realizacji: luty 2026

·Skala projektu: podstacja rozdzielcza 10kV dla centrum handlowego; całkowita moc 8000 kVA

Używane produkty

·Model: Jednostka główna pierścieniowa XGN15-12 (RMU)

·Ilość: 12 sztuk

·Konfiguracja: Wysokiej jakości komponenty krajowe; Certyfikat CE

·Certyfikacja: Certyfikat CE

·Wymagania specjalne: Odpowiednie do środowisk o wysokiej temperaturze i dużej wilgotności; odporny na korozję

Rozwiązanie

W Dhace w Bangladeszu panuje klimat tropikalny charakteryzujący się wysokimi temperaturami i wilgotnością, a klient miał ograniczony budżet. Dostarczyliśmy dostosowane rozwiązanie XGN15-12:

1. Adaptacja do środowisk tropikalnych

·Obudowy są pokryte odporną na korozję powłoką proszkową z dwuwarstwowym systemem powłokowym, odpornym na wysoką temperaturę i wilgotność.

·Wszystkie wewnętrzne elementy metalowe są ocynkowane, aby zapobiec rdzy i korozji.

·Wyposażone w grzałki antykondensacyjne i wentylatory z kontrolowaną temperaturą, aby zapobiec kondensacji w wilgotnym środowisku.

·Wszystkie komponenty są przystosowane do pracy w szerokim zakresie temperatur, aby zapewnić niezawodną pracę w warunkach wysokiej temperatury.

2. Ekonomiczne rozwiązanie

· Wykorzystuje wysokiej jakości komponenty marki krajowej, oferując niezawodne działanie w konkurencyjnej cenie.

·Cena o ponad 60% niższa niż marek europejskich, co znacznie obniża koszty projektu.

·Certyfikat CE, spełniający międzynarodowe standardy i zapewniający jakość.

· Zawiera dojrzałą technologię z udokumentowanym doświadczeniem w zastosowaniu na całym świecie.

3. Wsparcie serwisowe

·Kompleksowa dokumentacja techniczna dostarczona w języku angielskim.

· Dostępna zdalna pomoc techniczna i wskazówki dotyczące uruchomienia.

·Zapewnione szkolenie operacyjne w języku angielskim.

· Typowe części zamienne dołączone do przesyłki, umożliwiające wygodną wymianę na miejscu.

Informacje zwrotne od klientów

„Klimat w Dhace jest bardzo gorący i wilgotny, więc martwiliśmy się o trwałość rozdzielnicy. RMU XGN15-12 firmy Junray działają już od 3 miesięcy i działają doskonale — nie przegrzewają się, nie ma problemów z korozją. Cena jest również bardzo konkurencyjna, znacznie niższa niż marek europejskich, ale z certyfikatem CE i dobrą jakością. Ich zdalne wsparcie techniczne jest również bardzo pomocne. Jesteśmy bardzo zadowoleni”.

— Inżynier elektryk, Bangladesz – firma zajmująca się nieruchomościami komercyjnymi

Omówienie projektu renowacji

Projekt ten obejmuje budowę nowego systemu dystrybucji energii 10 kV na potrzeby projektu przebudowy miasta, obejmującego wielopiętrowe budynki mieszkalne, lokale usługowe na poziomie ulicy, garaż podziemny i towarzyszące obiekty użyteczności publicznej; obsługuje miejskie obiekty mieszkalne o dużym zagęszczeniu. Obszar ten był wcześniej zasilany przez starzejące się linie napowietrzne w konfiguracji promieniowej z jednego źródła, co skutkowało słabą niezawodnością, wysokim wskaźnikiem awaryjności i brakiem możliwości przełączania usterek, co nie spełniało współczesnych standardów zasilania budynków mieszkalnych.

Projekt obejmuje budowę nowej, samodzielnej podstacji dystrybucyjnej wysokiego napięcia, wykorzystującej stałe pierścieniowe jednostki główne typu XGN15-12 SF6 (RMU). Ustanawia to strukturę zasilania typu „ręka w rękę” (pętlę), umożliwiającą tworzenie kopii zapasowych z dwóch źródeł, sekcyjną izolację, dystrybucję obciążenia i ochronę terminali, spełniając w ten sposób wymagania dotyczące wysokiej niezawodności, bezobsługowej pracy i kompaktowej konstrukcji sprzętu.

Problemy przed renowacją

Niska niezawodność dostaw: Zasilanie z jednego źródła poprzez starzejące się linie oznaczało, że jakakolwiek awaria linii lub konserwacja wymagała całkowitego zaciemnienia obszaru, co prowadziło do częstych skarg mieszkańców.

Starzejący się sprzęt i zagrożenia bezpieczeństwa: Starsza rozdzielnica ucierpiała z powodu degradacji izolacji i słabych możliwości gaszenia łuku, przez co była podatna na wyłączanie i przebicie dielektryczne podczas burzy.

Brak możliwości tworzenia kopii zapasowych pętli: brak funkcji przełączania źródła zasilania oznaczał, że system nie mógł spełnić standardów akceptacji dla zasilania z dwóch źródeł w nowych budynkach mieszkalnych.

Duże rozmiary i skomplikowana obsługa i konserwacja: Tradycyjne stacjonarne szafy wysokiego napięcia były nieporęczne i złożone, co skutkowało wysokimi kosztami prac inżynieryjnych i dużym obciążeniem codzienną konserwacją.

Nieprecyzyjna ochrona: Brak dedykowanych zespołów rozłączników bezpiecznikowych uniemożliwiał szybką izolację uszkodzeń zwarciowych lub przeciążeniowych transformatora.

Plan konfiguracji sprzętu

Zgodnie ze standardami projektowania mieszkaniowych sieci dystrybucyjnych i przepisami budowlanymi podstacja wysokiego napięcia wyposażona jest w jednostki RMU XGN15-12 10kV SF6. Przyjęto standardową konfigurację sieci z pętlą „dwa wejścia, cztery wyjścia”, aby ułatwić zasilanie pętli z dwóch źródeł, sekcyjne przełączanie połączeń i ochronę zacisków transformatora. Kluczowe specyfikacje sprzętu

Model: XGN15-12 Wewnętrzna jednostka główna pierścieniowa wysokiego napięcia AC SF6 (RMU)

Napięcie znamionowe: 12 kV (kompatybilne z sieciami dystrybucyjnymi 10 kV)

Prąd znamionowy: 630A

Wyłączanie zwarciowe: rozłącznik obciążenia + zespół bezpieczników; umożliwia szybkie usuwanie zwarć transformatora

Struktura rdzenia: trójpozycyjny rozłącznik obciążenia SF6 (zamknięty, otwarty, uziemiony); stabilna wydajność izolacji

Cechy szafy: Zwarta konstrukcja, niewielka powierzchnia, bezobsługowość, doskonałe właściwości uszczelniające

Tryb pracy: Opcje ręczne i elektryczne; wyposażone w sygnalizację obecności linii, sygnalizację usterek i blokadę „Five-Prevention”.

Tryby aplikacji: główny zasilacz pierścieniowy, zasilacz terminala, dwuźródłowy zasilacz zapasowy

Najważniejsze informacje dotyczące konstrukcji i zastosowań

Kompaktowy rozmiar oszczędza koszty inżynierii lądowej: Mniejsza objętość i bardziej zwarty układ w porównaniu do rozdzielnicy w obudowie metalowej KYN28; nadaje się do małych pomieszczeń dystrybucyjnych w kompleksach mieszkalnych, znacznie ograniczając inwestycje w infrastrukturę cywilną.

Stabilna i niezawodna izolacja SF6: całkowicie uszczelniona konstrukcja z izolacją gazową; odporny na zewnętrzny kurz, wilgoć lub kondensację; nadaje się do piwnic i zamkniętych pomieszczeń dystrybucyjnych.

Wysoka odporność na uszkodzenia głównego zasilania pierścienia: konfiguracja obwodu pierścieniowego „ręka w rękę”; umożliwia odizolowanie uszkodzonego odcinka linii, podczas gdy druga sekcja utrzymuje zasilanie, umożliwiając przełączanie bez przerwy w świadczeniu usług.

Ukierunkowana kombinacja zabezpieczeń: rozłącznik obciążenia + kombinacja bezpieczników ograniczających prąd; specjalnie zaprojektowany do ochrony podstacji skrzynkowych i transformatorów rozdzielczych w budynkach mieszkalnych; zapewnia szybkie usuwanie usterek i precyzyjną pracę.

Kompleksowe funkcje bezpieczeństwa „Five-Prevention”: Blokada mechaniczna zapobiega wypadkom, takim jak zamknięcie pod obciążeniem, uziemienie pod napięciem lub nieupoważnione wejście do przedziałów.

Wydajność operacyjna

Znacząco zwiększona niezawodność zasilania: główne zasilanie rezerwowe z dwoma źródłami umożliwia konserwację linii i jednopunktową izolację uszkodzeń bez przestojów na dużą skalę; niezawodność dostaw energii regionalnej spełnia standardy akceptacji sieci państwowej.

Stabilna praca bez usterek: W pełni izolowana konstrukcja gazu SF6 eliminuje awarie spowodowane przez upływ prądu, przeskok płomienia lub wilgoć; brak przypadków potknięć i anomalii izolacji przez cały rok.

Szybkie i precyzyjne usuwanie usterek: Natychmiastowe usuwanie zwarć i przeciążeń transformatora dystrybucyjnego; skutecznie chroni znajdujące się za nim transformatory i urządzenia niskiego napięcia. Znacząco zmniejszone obciążenie związane z obsługą i konserwacją: urządzenie charakteryzuje się konstrukcją bezobsługową, co eliminuje potrzebę częstych przeglądów lub uzupełniania gazu, dzięki czemu idealnie nadaje się do długotrwałej pracy bez nadzoru w przydomowych podstacjach dystrybucyjnych.

Pomyślne ukończenie i odbiór: W pełni zgodny ze standardami projektowymi dotyczącymi dystrybucji energii w budynkach mieszkalnych w miastach, a także wymaganiami dotyczącymi głównego zasilania pierścieniowego i automatycznego przesyłu podwójnej mocy.

Podsumowanie sprawy

Jednostka główna pierścieniowa (RMU) XGN15-12 to najpowszechniej stosowana, ekonomiczna rozdzielnica wysokiego napięcia do projektów renowacji budynków mieszkalnych, komercyjnych i komunalnych, a także do integracji z podstacjami skrzynkowymi i miejskimi sieciami dystrybucyjnymi. W porównaniu do rozdzielnic wysuwnych w obudowie metalowej (seria KYN) oferuje ona takie zalety, jak niższe koszty, kompaktowe wymiary, bezobsługowość i przydatność do konfiguracji sieci pierścieniowej. Doskonale nadaje się do projektów dystrybucji terminali 10 kV, podziału głównych pierścieni i projektów dystrybucji energii na obszarach mieszkalnych i komercyjnych, co czyni go preferowanym wyborem w przypadku znormalizowanej budowy miejskich sieci dystrybucyjnych.
