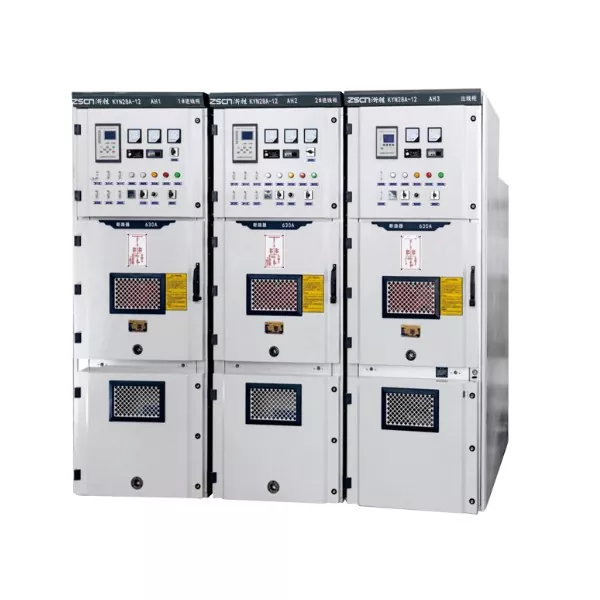

Rozdzielnica w metalowej obudowie KYN28-24 AC to specjalnie opracowana przez Junray Electrical rozdzielnica w pancernej, wysuwanej obudowie metalowej dla sieci energetycznej 20 kV. Pokonuje ograniczenia tradycyjnych szaf średniomontażowych 12kV, których nie można dostosować do systemu napięcia 20kV. Przy napięciu znamionowym 24 kV jako podstawowym parametrze, tworzy profesjonalne i niezawodne rozwiązanie do trójfazowej dystrybucji zasilania AC 50 Hz w pomieszczeniach zamkniętych. W sprzęcie zastosowano średnio zamontowaną konstrukcję wózka ręcznego, a korpus szafki jest precyzyjnie wykonany z aluminiowanych płyt ze stali cynkowej. Ogólna konstrukcja jest podzielona na cztery niezależne przedziały: komorę szyn zbiorczych, komorę wyłącznika, komorę kablową i komorę przyrządową. Każdy obszar jest fizycznie izolowany, co zapewnia stabilność pracy wysokiego napięcia z punktu widzenia konstrukcyjnego. Jako dedykowane urządzenie do dystrybucji energii dla sieci energetycznej 20 kV, jego konstrukcja i produkcja są w pełni zgodne z rygorystycznymi standardami scenariuszy dystrybucji energii wysokiego napięcia. Od konfiguracji izolacji, wydajności zabezpieczeń po blokady bezpieczeństwa – wszystko jest dostosowywane zgodnie z wymaganiami systemu 20 kV, co czyni go standardowym sprzętem do dystrybucji energii w podstacjach 20 kV i dużych projektach przemysłowych.
|
Napięcie znamionowe |
AC 24KV |
|
Częstotliwość znamionowa |
50 Hz |
|
Prąd znamionowy |
630A ~ 4000A |
|
Znamionowy krótkotrwały prąd wytrzymywany |
31,5kA/40kA/50KA |
|
Klasa ochrony |
Struktura IP5X |
|
Metoda montażu konstrukcji wysuwnej montowanej centralnie |
Stojące na podłodze |
Sprzęt ma napięcie znamionowe 24 kV prądu przemiennego, które może stabilnie sprostać zapotrzebowaniu na przesył wysokiego napięcia w sieci energetycznej 20 kV. W porównaniu z konwencjonalną szafą 12 kV montowaną centralnie, poziom napięcia został podwojony, co całkowicie rozwiązuje podstawowy problem polegający na tym, że zwykły sprzęt nie jest w stanie dostosować się do sieci energetycznej 20 kV, a także spełnia wymagania dotyczące dystrybucji i sterowania mocą w scenariuszach wysokiego napięcia. W połączeniu z dedykowanymi elementami izolacyjnymi 24 kV i pogrubionymi szynami miedzianymi, jednocześnie poprawia się wydajność izolacji i obciążalność prądowa, zapewniając długoterminową bezpieczną pracę obwodu wysokiego napięcia.
Szafa rozdzielnicy w obudowie metalowej KYN28-24 AC ma stopień ochrony IP5X, który jest lepszy od standardu IP4X powszechnie stosowanego w szafach 12kV montowanych pośrodku. Może całkowicie blokować wnikanie pyłu i przeciwdziałać erozji wilgoci w środowisku. W pełni uszczelniona konstrukcja szafy w połączeniu z dedykowanymi elementami uszczelniającymi może nadal chronić wewnętrzne komponenty wysokiego napięcia przed zakłóceniami zewnętrznymi w środowiskach przemysłowych o wysokiej wilgotności, zakurzonym, podstacjach zewnętrznych itp., utrzymując stabilną izolację i przewodność oraz wydłużając żywotność sprzętu.
Znamionowy prąd krótkotrwały wytrzymywany obejmuje trzy poziomy: 31,5 kA, 40 kA i 50 kA. Może wytrzymać najwyższy wpływ prądu zwarciowego 50 kA, znacznie przekraczając standardy tolerancji zwykłego sprzętu 12 kV. Gdy w sieci energetycznej wystąpi zwarcie, może ona szybko wytrzymać chwilowy duży prąd, unikając deformacji obudowy, uszkodzenia izolacji i innych problemów, zapewniając integralność sprzętu podczas awarii sieci energetycznej i zapewniając niezawodne wsparcie dla ochrony systemu elektroenergetycznego.
Jest wyposażony w podwójne blokady mechaniczne i elektryczne, które realizują pięć funkcji zapobiegawczych: zapobieganie ciągnięciu wózka ręcznego z ładunkiem, zapobieganie nieprawidłowemu wyłączeniu i zamknięciu wyłącznika, zapobieganie zamykaniu uziemnika pod napięciem, zapobieganie przedostawaniu się zasilania do przedziałów pod napięciem oraz zapobieganie zamykaniu wyłącznika, gdy uziemnik jest zamknięty. Eliminuje to od podstaw ryzyko nieprawidłowej pracy i zapewnia bezpieczeństwo personelu konserwacyjnego. Wózek ręczny montowany pośrodku można niezależnie wysunąć, a konserwacja jednego obwodu nie wymaga wyłączania całego systemu, co umożliwia nieprzerwaną konserwację i nadaje się do scenariuszy o wyjątkowo wysokich wymaganiach dotyczących ciągłości zasilania.
Jako podstawowe linie wejściowe i odpływowe oraz urządzenia pomiarowe stacji elektroenergetycznej 20kV podejmuje się zadań odbioru, rozdziału i sterowania energią elektryczną wysokiego napięcia, spełniając wymagania stabilnej dystrybucji mocy strony wysokiego napięcia stacji.
Nadaje się do głównego systemu dystrybucji energii 20 kV w dużych parkach przemysłowych, zapewniając wsparcie zasilania wysokim napięciem dla wielu fabryk i warsztatów na terenie parku, zapewniając ciągłe zasilanie i bezpieczną kontrolę produkcji przemysłowej.
Dystrybucja mocy dla bardzo dużych centrów danych
Rozdzielnica w obudowie metalowej KYN28-24 AC może być stosowana do dystrybucji zasilania wysokiego napięcia 20 kV w bardzo dużych centrach danych IDC, spełniając wymagania centrów danych w zakresie nieprzerwanego zasilania i zapewniając niezawodne zasilanie wysokiego napięcia dla głównych obciążeń, takich jak klastry serwerów i systemy chłodzenia.
Obsługując projekty dystrybucji energii 20 kV dla dużych projektów infrastrukturalnych, takich jak lotniska, węzły kolei dużych prędkości i duże obiekty, nadaje się do zaspokojenia zapotrzebowania na energię wysokiego napięcia na etapach budowy i eksploatacji projektów, zapewniając stabilną pracę systemu elektroenergetycznego.
Dostarczanie rozwiązań w zakresie dystrybucji energii na poziomie 20 kV dla fabryk o wymaganiach dotyczących wysokiego napięcia, takich jak produkcja stali, przemysłu chemicznego i elektroniki, spełniających wymagania dotyczące zasilania i ochrony dużych urządzeń produkcyjnych i silników wysokiego napięcia.
Junray Electrical to profesjonalna fabryka i dostawca rozdzielnic w metalowej obudowie KYN28-24 AC w Chinach. Od wielu lat jesteśmy głęboko zaangażowani w badania i produkcję urządzeń do dystrybucji energii wysokiego napięcia i posiadamy kompletny system badań, produkcji i kontroli jakości produktów. Produkt KYN28-24 jest zgodny z międzynarodowymi i krajowymi normami, takimi jak IEC298 i GB3906 w całym procesie projektowania i produkcji. Podstawowe komponenty są wybierane spośród wysokiej jakości marek działających w branży. Każde urządzenie przed opuszczeniem fabryki przechodzi rygorystyczne testy, takie jak napięcie wytrzymywane, izolacja i blokada, aby zapewnić zgodność działania. Dysponujemy profesjonalną kadrą techniczną, która jest w stanie dostarczyć rozwiązania dostosowane do indywidualnych potrzeb w oparciu o rzeczywiste potrzeby sieci elektroenergetycznej 20kV Klienta. Jednocześnie oferujemy kompleksową usługę obejmującą montaż i uruchomienie, szkolenia z zakresu obsługi i konserwacji oraz naprawy posprzedażowe.
1. Czy KYN28-24 może bezpośrednio zastąpić rozdzielnicę średniomontażową 12kV?
Napięcie znamionowe KYN28-24 wynosi 24 kV i jest specjalnie zaprojektowane dla sieci energetycznej 20 kV. Jego parametry izolacyjne i konstrukcja obudowy są odpowiednie dla wysokich poziomów napięcia. Rozdzielnica średniomontażowa 12 kV ma zastosowanie wyłącznie w sieciach elektroenergetycznych o napięciu 12 kV lub niższym. Poziomy napięć nie są zgodne i nie można ich używać zamiennie.
2. Jakie szczególne warunki środowiskowe może wytrzymać rozdzielnica w obudowie metalowej KYN28-24 AC o stopniu ochrony IP5X?
Stopień ochrony IP5X całkowicie zapobiega przedostawaniu się kurzu, a także jest odporny na strumienie wody pod niskim ciśnieniem ze wszystkich kierunków. Nadaje się do stosowania w warsztatach przemysłowych o dużej wilgotności i zapyleniu, podstacjach zewnętrznych, podziemnych pomieszczeniach rozdzielczych itp. i nie wymaga dodatkowych urządzeń ochronnych.
3. Jakie są zalety konstrukcji wózka ręcznego typu pośredniego w zakresie konserwacji?
Wózek można wyjąć niezależnie. W przypadku awarii jednego obwodu, do konserwacji należy wyjąć tylko odpowiedni wózek ręczny, podczas gdy pozostałe obwody nadal działają. Umożliwia to konserwację bez przerw w dostawie prądu, znacznie skracając przestoje i jest odpowiednie dla scenariuszy takich jak szpitale, centra danych i transport kolejowy, gdzie przerwy w dostawie prądu nie są dozwolone.
4. Jaki jest zakres prądu znamionowego, jaki może obsłużyć ten produkt?
Prąd znamionowy urządzenia obejmuje zakres od 630A do 4000A. Możesz wybrać odpowiednią specyfikację prądu zgodnie z wymaganiami klienta dotyczącymi obciążenia, spełniając różne wymagania prądowe, od małej dystrybucji mocy po duże projekty przemysłowe.
Projekt ten polega na budowie nowego systemu dystrybucji energii elektrycznej wysokiego napięcia 20 kV dla wielkoskalowej bazy produkcyjnej przemysłowej specjalizującej się w nowych materiałach. W obiekcie znajdują się linie produkcyjne o dużej wytrzymałości, wyposażone w wielkogabarytowe urządzenia do kruszenia, mielenia i suszenia napędzane napędami o zmiennej częstotliwości (VFD), tworzące warunki pracy pod dużym obciążeniem i obciążeniami udarowymi. Sieć regionalna wykorzystuje standard dystrybucji 20 kV (inny niż konwencjonalne 10 kV); urządzenia pierwotnie zaplanowane dla klasy 12kV nie posiadały wystarczającej wytrzymałości napięciowej i marginesów izolacji, nie spełniały wymagań w zakresie ochrony przeciwprzepięciowej systemu i bezpiecznej pracy.
Aby dostosować się do poziomu napięcia 20 kV, poprawić izolację systemu i wytrzymać warunki pyłu przemysłowego i przepięć, w projekcie zastosowano w całej podstacji wyjmowaną rozdzielnicę wysokiego napięcia KYN28-24 w obudowie metalowej. Jednostki te służą jako podstawowe wyposażenie głównych linii wejściowych, połączeń szyn zbiorczych, zasilaczy i zabezpieczeń transformatorów, zapewniając ciągłą produkcję o dużym obciążeniu w całym obiekcie.
Niedopasowanie poziomu napięcia: Sieć regionalna działa przy napięciu 20 kV; standardowe szafy KYN28-12 nie mają wymaganej wytrzymałości na napięcie, co stwarza ryzyko przebicia dielektrycznego i przeskoku płomienia, w związku z czym są całkowicie nieodpowiednie.
Częste przepięcia przemysłowe: Częste uruchamianie/zatrzymywanie dużych silników i przełączanie napędów VFD generują wysokie przepięcia robocze, wymagające wyjątkowych marginesów izolacji.
Trudne środowisko miejsca pracy: Wysoki poziom zapylenia w warsztatach produkcyjnych i znaczne dobowe wahania temperatury sprawiają, że standardowe szafy są podatne na gromadzenie się kurzu, śledzenie powierzchni i przyspieszone starzenie się izolacji.
Wymagania dotyczące wysokiej niezawodności: Linie produkcyjne działają w sposób ciągły (24 godziny na dobę, 7 dni w tygodniu), nie dopuszczając do powszechnych przerw w dostawie prądu; konstrukcja wyjmowana jest niezbędna do szybkiej konserwacji i wymiany komponentów.
Wysoka precyzja w ochronie przekaźników: Sprzęt o dużej wytrzymałości nakłada rygorystyczne wymagania dotyczące ochrony przed zwarciem, zabezpieczeniem przed przeciążeniem i czułością operacji natychmiastowego wyłączania.
Zgodnie ze standardami sieci 20 kV i ciężkimi warunkami pracy przemysłowej, rozdzielnia wysokiego napięcia jest jednolicie wyposażona w wysuwaną rozdzielnicę KYN28-24 w obudowie metalowej. Jednostki są wyposażone w wyłączniki próżniowe, inteligentne mikroprocesorowe przekaźniki zabezpieczające, elektryczne mechanizmy operacyjne i niezależne kanały nadmiarowe, spełniające rygorystyczne wymagania dotyczące izolacji, wytrzymałości napięciowej i bezpieczeństwa. Kluczowe specyfikacje sprzętu
Model: KYN28-24 Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie
Napięcie znamionowe: 24 kV (kompatybilne z systemami dystrybucyjnymi 20 kV)
Znamionowy poziom izolacji: napięcie wytrzymywane przy częstotliwości sieciowej 65 kV; napięcie udarowe piorunowe wytrzymywane 125kV; margines izolacji znacznie większy niż w rozdzielnicy 12kV
Prąd znamionowy: 1250A/1600A
Krótkotrwały prąd wytrzymywany: 25 kA/4 s
Konstrukcja szafy: Pokryta metalem, całkowicie zamknięta, z czterema niezależnie oddzielnymi przedziałami (przedział szynowy, wyłącznik automatyczny, przedział kablowy i przyrządowy)
Tryb pracy: wyjmowana ciężarówka; posiada trzy pozycje: Service, Test i Izolowany
Funkcje bezpieczeństwa: Podwójna blokada mechaniczna i elektryczna; System blokad „Five-Prevention” zapobiegający błędom operacyjnym; niezależne kanały redukcji ciśnienia
Stopień ochrony: IP4X (odporny na kurz i ciała obce); nadaje się do trudnych warunków przemysłowych
Wysoka izolacja dla sieci 20 kV: Wysokie napięcie wytrzymywane 24 kV rozwiązuje problemy związane z przepięciami i niewystarczającą izolacją w systemach 20 kV, skutecznie zapobiegając przeskokom i awariom.
Bezpieczna, niezależnie oddzielona struktura: Przedziały funkcjonalne są w pełni izolowane; usterka w pojedynczym obwodzie nie rozprzestrzeni się na szynę zbiorczą lub sąsiednie szafy, dzięki czemu zakres zwarć będzie kontrolowany.
Szybka wymiana wózka: Wózek z wyłącznikiem można wycofać i zastąpić innym; naprawy awaryjne nie wymagają długotrwałych przerw w dostawie prądu, zapewniając ciągłość pracy linii produkcyjnej.
Kompleksowa blokada „Pięć zapobiegania”: skutecznie zapobiega krytycznym awariom elektrycznym, takim jak nieprawidłowe otwieranie/zamykanie, zamykanie przy włączonym uziemniku lub otwieranie drzwi pod napięciem, zapewniając wysokie bezpieczeństwo podczas obsługi i konserwacji.
Nadaje się do zapylonych warunków przemysłowych: Całkowicie zamknięta konstrukcja szafy skutecznie jest odporna na kurz i kondensację, jednocześnie zapobiegając starzeniu się izolacji, zapewniając stabilną, długoterminową pracę.
Stabilna i niezawodna izolacja: Konstrukcja o wysokim napięciu wytrzymywanym 24 kV doskonale nadaje się do stosowania w sieci 20 kV zakładu i przepięciach przełączania przemysłowego; od momentu uruchomienia nie wystąpiły żadne przeskoki, awarie ani uszkodzenia izolacji.
Silna zdolność izolowania usterek: Niezależna struktura przedziału całkowicie zapobiega rozprzestrzenianiu się usterek; działania zabezpieczeniowe są precyzyjne i nie występują żadne przypadki niepożądanego zadziałania lub braku zadziałania. Znacząco poprawiona wydajność konserwacji: Konstrukcja typu wysuwanego wózka umożliwia szybką wymianę na jednostkę zapasową, redukując przestoje konserwacyjne o ponad 80%.
Wydłużona żywotność sprzętu: Odporna na kurz, wilgoć i starzenie konstrukcja zapewnia przydatność do trudnych warunków przemysłowych i skutkuje wyjątkowo niskim wskaźnikiem awaryjności.
Obsługuje ciągłą produkcję o dużym obciążeniu: niezawodnie obsługuje obciążenia wysokoudarowego, wytrzymałego sprzętu z napędami o zmiennej częstotliwości (VFD) w całym zakładzie, zapewniając nieprzerwane 24-godzinne zasilanie produkcji.
Rozdzielnica wysokiego napięcia KYN28-24 to model premium zaprojektowany specjalnie dla systemów dystrybucji energii 20 kV, obiektów przemysłowych o dużym obciążeniu i warunków pracy przy wysokim przepięciu. W porównaniu ze standardową rozdzielnicą 12 kV oferuje doskonałe marginesy izolacji, wyższą wytrzymałość na napięcie, solidną odporność na przepięcia, kompleksowe blokady bezpieczeństwa i łatwość konserwacji. Skutecznie rozwiązuje krytyczne problemy związane z projektami przemysłowymi 20 kV – takie jak niedopasowanie poziomu napięcia, niewystarczająca izolacja i wysoki wskaźnik awaryjności – co czyni go preferowanym standardowym wyborem dla systemów dystrybucyjnych 20 kV w sektorach obejmujących nowe materiały, chemikalia, górnictwo i duże parki przemysłowe.
