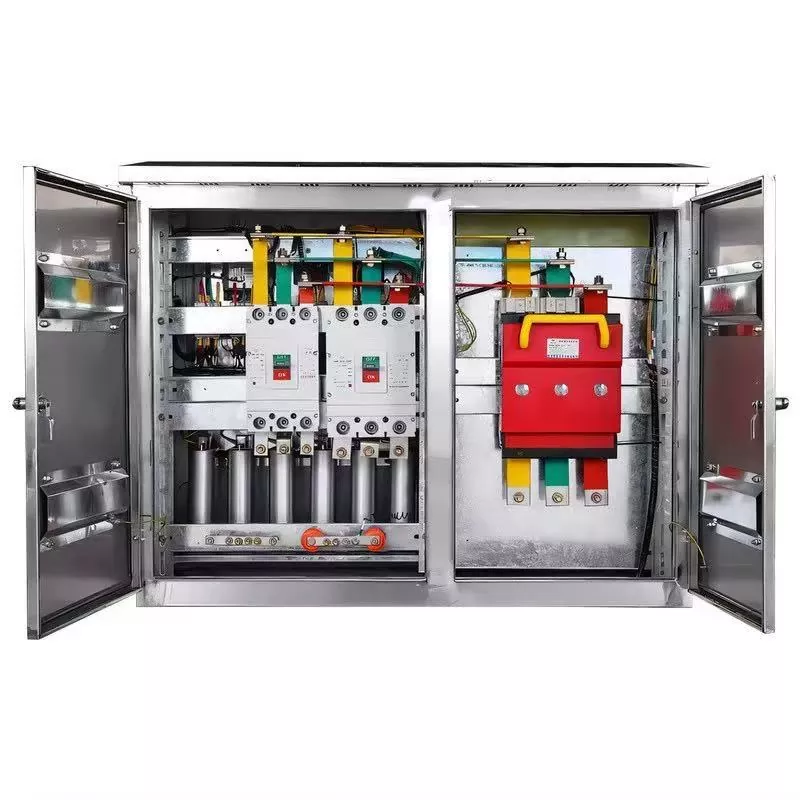

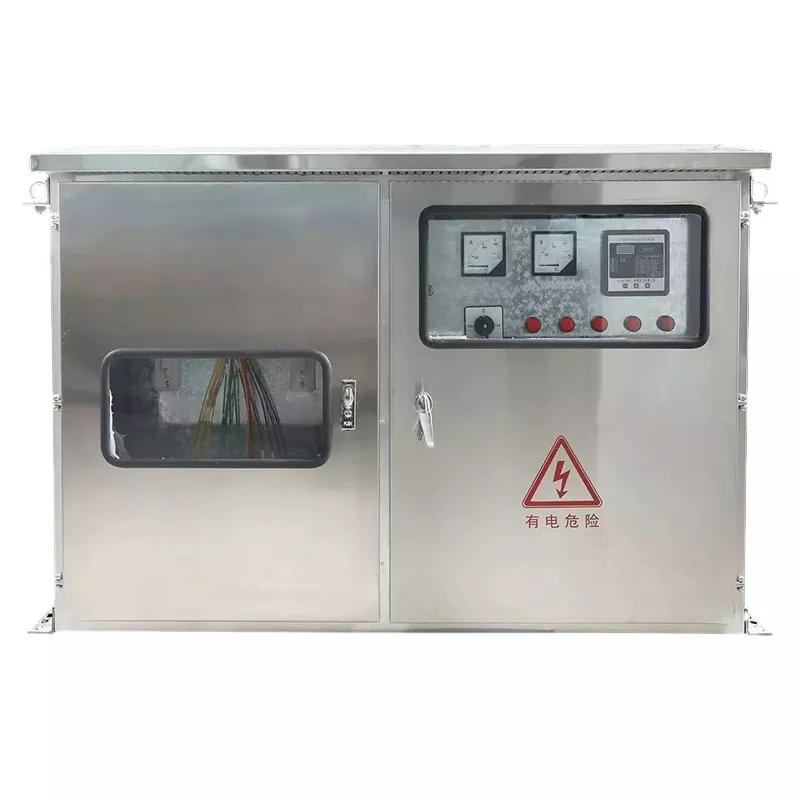

Szafka rozdzielcza JP

Szafa rozdzielcza JP to wszechstronne urządzenie dystrybucyjne zaprojektowane specjalnie do zastosowań w zewnętrznych instalacjach dystrybucji energii niskiego napięcia. Jego podstawowa pozycja to idealny produkt do renowacji miejskich i wiejskich sieci energetycznych, a także nadaje się do różnych wymagań dotyczących dystrybucji energii niskiego napięcia na zewnątrz. Sprzęt ten integruje wiele funkcji, takich jak pomiar, linie odpływowe i kompensacja mocy biernej, a także oferuje kompleksowe funkcje zabezpieczające, w tym ochronę przed zwarciem, przeciążeniem, przepięciem i wyciekiem. Ma niewielkie rozmiary, estetyczny wygląd i jest ekonomicznie praktyczny. Można go montować bezpośrednio na słupach napowietrznych transformatorów słupowych, bez konieczności stosowania skomplikowanych fundamentów instalacyjnych. Jako urządzenie dystrybucyjne przeznaczone do stosowania na zewnątrz, jego korpus jest wykonany z pogrubionych płyt stalowych walcowanych na zimno lub stali nierdzewnej, wyposażonych w konstrukcje przeciwdeszczowe przeznaczone do stosowania na zewnątrz, a jego powierzchnia jest poddawana natryskiwaniu elektrostatycznemu w wysokiej temperaturze. Ma doskonałe właściwości przeciwstarzeniowe, odporne na korozję, chroniące przed słońcem i deszczem i może działać stabilnie na zewnątrz przez długi czas. Jest kompatybilny z sieciami niskonapięciowymi AC 50 Hz, o napięciu znamionowym 380 V/220 V. Instalacja i konserwacja są wygodne, co czyni go niezawodnym wyborem do zewnętrznej dystrybucji energii.

Specyfikacje techniczne

A co z możliwością ochrony na zewnątrz?

W szafie rozdzielczej JP zastosowano podwójną konstrukcję składającą się z profesjonalnych wiat przeciwdeszczowych i gumowych pasków uszczelniających, w połączeniu z ogólnym procesem uszczelniania, tworząc potrójny system ochrony. Poziom ochrony może osiągnąć IP54, co może skutecznie zapobiegać kurzowi, wodzie i promieniom słonecznym. Całkowicie izoluje wiatr i deszcz, a także przedostawanie się kurzu i nadaje się do stosowania w trudnych warunkach zewnętrznych i na wolnym powietrzu. Nawet wystawiony na długotrwałe działanie słońca i deszczu, może utrzymać stabilną pracę bez obawy o uszkodzenia sprzętu spowodowane czynnikami środowiskowymi.

Czy konfiguracja funkcjonalna jest kompletna?

Przełamując ograniczenia pojedynczej funkcji tradycyjnego sprzętu dystrybucyjnego, integruje funkcje takie jak kontrola dystrybucji, pomiar mocy, kompensacja mocy biernej i ochrona przed wyciekiem. Może elastycznie montować różne komponenty elektryczne, takie jak wyłączniki automatyczne, liczniki energii elektrycznej, kompensacja kondensatorów, transformatory, zabezpieczenia upływowe itp., bez konieczności dodatkowego dopasowywania innego sprzętu. Może zaspokoić wszystkie potrzeby w zakresie dystrybucji procesów na wiejskich obszarach dystrybucji, parkach itp. w jednym kroku, uprościć łącze dystrybucyjne oraz zmniejszyć koszty zaopatrzenia i wdrożenia.

Czy proces spełnił standardy?

Ściśle przestrzegamy krajowych przepisów bezpieczeństwa energetycznego w zakresie projektowania i produkcji. Stosujemy krajowe procesy standardowe do budowy, wyposażania w kompletny system uziemiający i urządzenie zabezpieczające z pięcioma blokadami zapobiegawczymi oraz łączenia z solidnym zamkiem antywłamaniowym do drzwi. W szafie rozdzielczej JP zastosowano proces szlifowania na całej długości krawędzi, bez żadnych zadziorów. Jest bezpieczniejszy w użytkowaniu i w pełni zgodny z normami dopuszczeń elektroenergetycznych. Można go bezpośrednio zastosować w różnych formalnych projektach dystrybucji energii, takich jak miejskie, wiejskie sieci energetyczne i parki, bez konieczności dodatkowych modyfikacji.

Jak trwały jest do użytku na zewnątrz?

Wybierz przeznaczony do zastosowań zewnętrznych proces elektrostatycznego malowania proszkowego w wysokiej temperaturze w połączeniu z pogrubionymi blachami stalowymi walcowanymi na zimno lub szafami ze stali nierdzewnej. Ma doskonałe działanie przeciwstarzeniowe. Nawet jeśli przez długi czas będzie wystawiony na działanie słońca i deszczu na zewnątrz, nie będzie łatwo powodować problemów ze starzeniem się, rdzewieniem lub łuszczeniem się farby. Charakteryzuje się wysoką trwałością i odpornością, co znacznie zmniejsza częstotliwość i koszty przyszłych konserwacji, wydłuża żywotność sprzętu i spełnia wymagania dotyczące długotrwałej pracy na zewnątrz.

Czy istnieje ochrona odgromowa do użytku na zewnątrz?

Aby zaradzić problemom związanym z zewnętrzną dystrybucją energii podatną na uderzenia pioruna, szafa rozdzielcza JP specjalnie integruje moduły ochrony odgromowej, które mogą skutecznie przeciwstawiać się zakłóceniom wyładowań atmosferycznych i zapobiegać uszkodzeniom sprzętu i linii spowodowanym uderzeniami piorunów. Doskonale pasuje do scenariuszy dystrybucji energii na zewnątrz na obszarach wiejskich i innych środowiskach dystrybucji energii na zewnątrz, całkowicie eliminując zagrożenie piorunowe w dystrybucji energii na zewnątrz i zapewniając bezpieczną i stabilną pracę systemu dystrybucji energii.

Czy może spełnić wymagania różnych projektów?

Obsługuje dostosowywanie w oparciu o pojemność każdego obszaru transformatora. Zgodnie z rzeczywistymi potrzebami różnych projektów, zapewnia usługi w zakresie niestandardowych rozmiarów, otwierania otworów i dostosowywania schematów, elastycznie dostosowując się do potrzeb dystrybucji energii w wiejskich obszarach transformatorowych, społecznościach zewnętrznych, parkach przemysłowych i innych różnych scenariuszach. Niezależnie od skali projektu czy różnic w wymaganiach, potrafi precyzyjnie dopasować i poprawić możliwości adaptacyjne projektu.

Jakie scenariusze są z nim kompatybilne?

Szafka rozdzielcza JP, charakteryzująca się doskonałą skutecznością ochrony zewnętrznej i elastycznymi możliwościami adaptacji, jest szeroko stosowana w różnych scenariuszach dystrybucji niskiego napięcia na zewnątrz: wiejskie obszary dystrybucji, kompleksowa dystrybucja niskiego napięcia na zewnątrz we wsiach i miastach, pomagając w modernizacji wiejskiej sieci energetycznej; dystrybucja zewnętrzna na terenach mieszkalnych i pomieszczeniach dystrybucji nieruchomości, zapewniająca bezpieczeństwo dystrybucji zewnętrznej na terenach mieszkalnych; dystrybucja zewnętrzna w parkach przemysłowych i na obrzeżach fabryk, zapewniająca stabilne wsparcie zasilania produkcji przemysłowej; dystrybucja zewnętrzna do oświetlenia dróg gminnych, słupów ładujących i pompowni wody, spełniająca potrzeby inżynierii komunalnej; tymczasowe zasilanie budynków dla projektów infrastrukturalnych, przyłączenie do sieci fotowoltaicznej i projekty renowacji obszarów dystrybucyjnych, spełniając zarówno tymczasowe, jak i długoterminowe potrzeby w zakresie dystrybucji energii, kompleksowo pokrywając scenariusze dystrybucji napowietrznej i stając się podstawowym standardem w zakresie dystrybucji napowietrznej niskiego napięcia.

Przegląd projektu modernizacji

I. Profil projektu

Projekt ten obejmuje modernizację wiejskiej sieci energetycznej i związaną z nią modernizację w celu integracji rozproszonej fotowoltaiki (PV); jest on klasyfikowany jako projekt renowacji sieci wiejskiej oparty na standaryzacji sieci państwowej. Obszar ten obsługuje skupisko gospodarstw wiejskich. Istniejący sprzęt dystrybucyjny był przestarzały, układy linii zasilających niskiego napięcia były zdezorganizowane, brakowało scentralizowanej kompensacji mocy biernej i kompleksowej ochrony ziemnozwarciowej. Co więcej, dodanie licznych rozproszonych na dachach systemów fotowoltaicznych spowodowało znaczne wahania napięcia, niski współczynnik mocy i poważne straty w linii, co skutkowało chronicznymi problemami, takimi jak niestabilne napięcie na końcach linii i kary za niespełniającą norm wydajność współczynnika mocy.

Aby ujednolicić dystrybucję niskiego napięcia, wdrożyć scentralizowaną kompensację mocy biernej, ulepszyć ochronę przed prądem upływowym i spełnić wymagania dotyczące podłączenia do sieci fotowoltaicznej, po stronie niskiego napięcia każdego transformatora dystrybucyjnego instaluje się standardowe zewnętrzne zintegrowane szafy dystrybucyjne (szafy JP). Szafy te integrują pomiary, dystrybucję mocy, zabezpieczenia, kompensację mocy biernej i zaciski przyłączeniowe fotowoltaiki, umożliwiając znormalizowaną, inteligentną i niskostratną pracę obszaru dystrybucyjnego.

II. Problemy przed modernizacją

Niski współczynnik mocy: obciążenia wiejskie składają się głównie ze sprzętu indukcyjnego, takiego jak pompy wodne, wentylatory i sprzęt gospodarstwa domowego. Bez scentralizowanej kompensacji współczynnik mocy stale utrzymywał się poniżej 0,85, co pociągało za sobą kary finansowe.

Wysokie straty w linii i niestabilne napięcie: zasilacze niskiego napięcia nie miały zabezpieczenia przekrojowego i charakteryzowały się zdezorganizowanym okablowaniem, co skutkowało znacznymi spadkami napięcia; poziomy napięcia były zbyt wysokie w godzinach nocnych poza szczytem i zbyt niskie w okresach szczytowego zużycia.

Brak zabezpieczeń: w oryginalnej konfiguracji brakowało ujednoliconej ochrony przed upływem prądu, przeciążeniami i zwarciami; niebezpieczne praktyki związane z okablowaniem — takie jak nieautoryzowane połączenia i nieszczelności w instalacjach domowych — stwarzały ryzyko porażenia prądem elektrycznym i pożaru.

Znaczące wahania napięcia spowodowane podłączeniem do sieci fotowoltaicznej: W przypadku dachowych systemów fotowoltaicznych wykorzystujących energię wytwarzaną we własnym zakresie i oddających nadwyżkę energii elektrycznej z powrotem do sieci, odwrotny przepływ mocy powodował dryft napięcia i nadmierne wahania, zagrażając bezpieczeństwu sprzętu elektrycznego mieszkańców.

Niestandardowy sprzęt i trudna obsługa i konserwacja: w starzejącym się obszarze dystrybucji brakowało znormalizowanego, zintegrowanego sprzętu; komponenty były rozproszone, rozwiązywanie problemów było powolne, a zdalne monitorowanie danych było niemożliwe. III. Plan konfiguracji sprzętu

Zgodnie ze standardami sieci państwowej dotyczącymi budowy wiejskich sieci elektroenergetycznych i warunkami pracy obszarów dystrybucyjnych zintegrowanych z fotowoltaiką, każda strefa dystrybucyjna jest jednakowo wyposażona w zintegrowaną zewnętrzną szafę rozdzielczą niskiego napięcia typu JP. Urządzenie to integruje przełącznik wejściowy, wiele obwodów wyjściowych, inteligentną kompensację mocy biernej, pomiary i gromadzenie danych, zabezpieczenie przed prądem upływowym oraz inteligentny terminal dystrybucyjny, odpowiedni do montażu na słupie lub na ziemi.

Podstawowe specyfikacje sprzętu

Model: Zintegrowana szafka rozdzielcza JP Outdoor (standard sieci wiejskiej)

Odpowiednia moc: strefy dystrybucyjne 100 kVA/200 kVA

Napięcie znamionowe: trójfazowy, czteroprzewodowy system 0,4 kV

Konstrukcja szafki: Konstrukcja odporna na deszcz i kurz na zewnątrz; płyta stalowa o wysokiej wytrzymałości z elektrostatyczną powłoką proszkową; całkowicie zamknięta konstrukcja zabezpieczająca przed kradzieżą

Zintegrowane funkcje: Zabezpieczenie głównej linii wejściowej, wiele obwodów odgałęzionych, inteligentna dynamiczna kompensacja mocy biernej, pomiar energii, zdalne pozyskiwanie danych, ochrona przed prądem upływowym

Metoda kompensacji: Inteligentne dynamiczne przełączanie oparte na sterowniku; automatyczna regulacja mocy biernej w zależności od obciążenia i mocy PV

Stopień ochrony: IP54 (odporny na deszcz, pyłoszczelny, odporny na kondensację, odporny na manipulacje); nadaje się do odsłoniętych środowisk zewnętrznych

Metoda instalacji: Montaż na słupie (na słupie transformatora) lub na ziemi; wygodna instalacja i ustandaryzowany układ

IV. Najważniejsze cechy konstrukcji i zastosowania

Zintegrowany projekt i standaryzacja: konsoliduje funkcje dystrybucji mocy, kompensacji, pomiaru, ochrony i monitorowania w jednym urządzeniu; rozwiązuje problemy rozproszonego sprzętu i bałaganu w okablowaniu; w pełni spełnia standardy Państwowej Sieci w zakresie budowy stref dystrybucyjnych.

Dynamiczna kompensacja mocy biernej dla stref fotowoltaicznych: automatycznie przełącza kondensatory w oparciu o wahania obciążenia – takie jak wysoka moc fotowoltaiczna w ciągu dnia i brak mocy w nocy – w celu rozwiązania problemów, takich jak przepięcie z połączenia z siecią fotowoltaiczną i niestabilność współczynnika mocy.

Wiele zabezpieczeń: Wyposażone w zabezpieczenie przed zwarciem, przeciążeniem, upływem doziemnym i utratą fazy; izoluje awarie w poszczególnych obwodach, aby zapobiec powszechnym przerwom w dostawie prądu i zagrożeniu pożarem instalacji elektrycznej.

Wysoka trwałość na zewnątrz: całkowicie zamknięta, odporna na deszcz i kurz konstrukcja; wytrzymuje trudne warunki wiejskie charakteryzujące się bezpośrednim nasłonecznieniem, deszczem i znacznymi wahaniami temperatury; zapewnia długoletnią, bezobsługową pracę. Inteligentna zdalna obsługa i konserwacja (O&M): integruje inteligentne zaciski obszaru transformatora dystrybucyjnego, aby umożliwić zdalne monitorowanie danych dotyczących napięcia, prądu, współczynnika mocy i zużycia energii, ułatwiając wczesne ostrzeganie o usterkach i ulepszone zarządzanie obsługą i konserwacją.

V. Wyniki operacyjne po modernizacji

Całkowita eliminacja kar za współczynnik mocy: Współczynnik mocy obszaru dystrybucji jest stabilnie poprawiony do poziomu powyżej 0,95, w pełni spełniając standardy oceny sieci państwowej i eliminując wszystkie kary związane ze współczynnikiem mocy.

Znacząca redukcja strat i oszczędność energii: Straty w liniach niskiego napięcia są drastycznie zmniejszone, utrzymując straty w liniach dystrybucyjnych w standardowych granicach i oszczędzając znaczną ilość energii elektrycznej rocznie.

Stabilna jakość napięcia spełniająca standardy: Skutecznie tłumi wahania napięcia spowodowane przez systemy fotowoltaiczne podłączone do sieci i równoważy szczytowe i pozaszczytowe poziomy napięcia, dokładnie rozwiązując problemy z niestabilnym napięciem w budynkach mieszkalnych i niemożnością prawidłowej obsługi urządzeń elektrycznych.

Znacznie zwiększone bezpieczeństwo elektryczne: posiada niezależną ochronę odgałęzień i precyzyjne wyzwalanie w przypadku zwarć doziemnych i zwarć, skutecznie zapobiegając wypadkom porażenia prądem elektrycznym i pożarom elektrycznym w obszarze dystrybucji.

Inteligentna i ustandaryzowana obsługa i utrzymanie: umożliwia zdalne monitorowanie i kontrolę danych, szybką i dokładną lokalizację usterek oraz znaczne zmniejszenie obciążenia pracą związaną z obsługą i konserwacją, zapewniając, że obszar dystrybucji przejdzie kontrole akceptacji standaryzacji za pierwszym razem.

VI. Podsumowanie sprawy

Zintegrowana szafa rozdzielcza JP to podstawowy element wyposażenia znormalizowany przez państwową sieć energetyczną dla wiejskich sieci elektroenergetycznych, zewnętrznych obszarów dystrybucyjnych, integracji rozproszonej fotowoltaiki i modernizacji starzejących się obszarów dystrybucyjnych. Integrując dystrybucję mocy, kompensację mocy biernej, pomiary, ochronę i inteligentne monitorowanie, oferuje unikalne zalety, takie jak niski koszt, szybka instalacja, wysoki stopień ochrony i bezobsługowa praca. Jest to preferowany terminalowy sprzęt dystrybucyjny do znormalizowanej budowy obszarów dystrybucyjnych niskiego napięcia, redukcji strat, poprawy wydajności i poprawy bezpieczeństwa.
