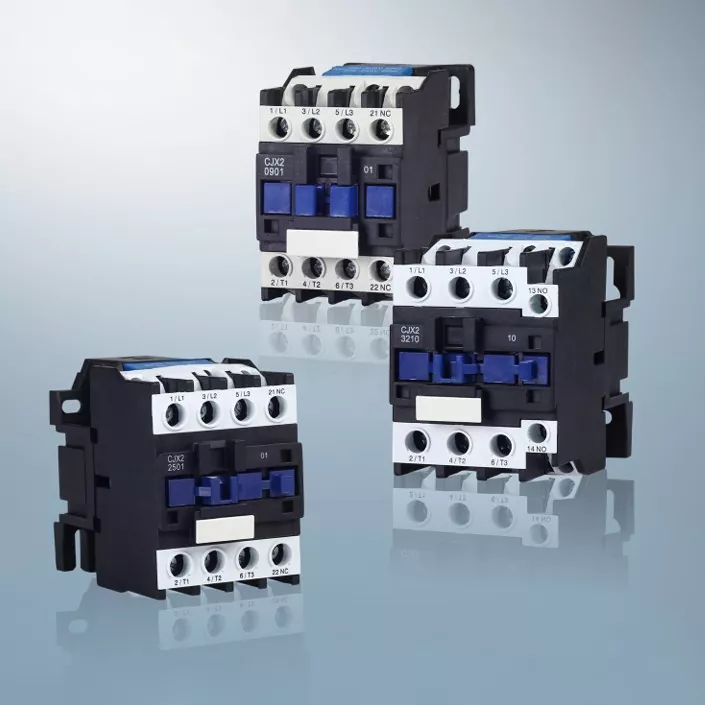

Stycznik prądu przemiennego CJX2

W scenariuszach takich jak sterowanie silnikami niskiego napięcia, sterowanie sprzętem komunalnym i sterowanie sprzętem inżynieryjnym tradycyjne sterowanie za pomocą wyłącznika nożowego ma wiele trudnych do rozwiązania niedociągnięć: nie można w nim uzyskać zdalnego sterowania, a operatorzy muszą udać się na miejsce, aby wykonać operację, co jest czasochłonne i pracochłonne; brakuje mu funkcji automatycznego sterowania i nie można go łączyć z PLC w celu uzyskania zautomatyzowanego działania, niezdolnego do spełnienia współczesnych wymagań kontrolnych; operacja jest uciążliwa, a wskaźnik awaryjności wysoki, co może spowodować, że silnik nie uruchomi się lub nie zatrzyma normalnie, co wpłynie na produkcję i działanie sprzętu. Stycznik prądu przemiennego CJX2 został opracowany specjalnie do sterowania silnikami niskiego napięcia, ze zdalnym i automatycznym sterowaniem jako rdzeniem, całkowicie zastępując tradycyjne przełączniki nożowe, dzięki czemu sterowanie silnikiem jest wygodniejsze i bardziej niezawodne oraz spełnia nowoczesne wymagania dotyczące kontroli dystrybucji mocy.

Dane techniczne

Czy da się to osiągnąć bez operacji na miejscu?

Stycznik AC CJX2 umożliwia zdalne i automatyczne podwójne sterowanie. Operatorzy nie muszą udawać się na miejsce w celu obsługi przełącznika. W sterowni można łatwo sterować uruchamianiem i zatrzymywaniem silnika. Jednocześnie można go połączyć ze sterownikiem PLC, aby uzyskać automatyczne sterowanie silnikiem, znacznie zmniejszając koszty pracy i poprawiając efektywność sterowania. Nadaje się do nowoczesnych scenariuszy automatycznego sterowania i rozwiązuje problem tradycyjnych przełączników wymagających obsługi na miejscu.

Czy może zmniejszyć awaryjność sterowania silnikiem?

Stycznik AC CJX2 działa stabilnie, zapewniając precyzyjne i niezawodne otwieranie i zamykanie. Jego awaryjność jest znacznie niższa niż w przypadku zwykłych styczników i tradycyjnych przełączników nożowych. Nie wymaga częstej konserwacji i może być stabilnie dostosowywany do potrzeb sterowania silnikiem przez długi czas, całkowicie rozwiązując problemy związane z „podatnością sprzętu na awarie i brakiem możliwości normalnego sterowania silnikiem”, zapewniając ciągłą pracę sprzętu.

Czy nadaje się do dopasowywania objętości szaf sterowniczych i skrzynek rozdzielczych?

Przyjmujemy kompaktową konstrukcję o niewielkich rozmiarach i minimalnej powierzchni. Nie zajmuje dużo miejsca i idealnie pasuje do szaf sterowniczych i skrzynek rozdzielczych. Można go instalować razem z innymi niskonapięciowymi elementami sterowania bez konieczności powiększania szafy. Oszczędza to przestrzeń instalacyjną i koszty szafy oraz rozwiązuje problem „dużych rozmiarów sprzętu i niewygodnej instalacji”.

Czy parametry techniczne można dostosować do różnych wymagań w zakresie sterowania silnikiem?

Wszystkie parametry stycznika AC CJX2 są ściśle zgodne z normami krajowymi, obejmującymi różne scenariusze potrzeb w zakresie sterowania silnikiem niskonapięciowym. Obsługuje elastyczne dostosowywanie i precyzyjnie dopasowuje się do wymagań sterowania różnych silników. Nie ma potrzeby martwić się o niedopasowanie parametrów lub problemy ze zgodnością. Napięcie znamionowe wynosi AV 380 V, doskonale dostosowując się do różnych systemów sterowania silnikami niskiego napięcia w Chinach; częstotliwość znamionowa wynosi 50 Hz, zgodnie z krajowymi normami systemu elektroenergetycznego; prąd znamionowy obejmuje zakres od 10 A do 95 A i można go elastycznie dobierać w zależności od wielkości obciążenia silnika; przyjmuje tryb pracy elektromagnetycznej, z precyzyjną pracą i szybką reakcją, a wszystkie parametry są zgodne z krajowymi normami styczników prądu przemiennego, zapewniając profesjonalną wydajność.

Czy może zwiększyć niezawodność sterowania i żywotność?

Junray Electrical wyznaje pierwotną zasadę jakości. Łącząc cechy użytkowe sterowania silnikiem niskonapięciowym, wykorzystuje profesjonalne rzemiosło, aby zapewnić długoterminową stabilną pracę stycznika AC CJX2. Dzięki dbałości o szczegóły eliminuje obawy związane z zakupem i wydłuża żywotność sprzętu. Wyposażony jest w niezawodny elektromagnetyczny mechanizm napędowy, zapewniający niezawodne otwieranie i zamykanie, szybkie przełączanie i wyjątkowo niską awaryjność, zapewniający precyzyjne i bezbłędne sterowanie uruchamianiem i zatrzymywaniem silnika. Wykorzystuje wysokiej jakości srebrne styki o doskonałej przewodności i odporności na zużycie, skutecznie przedłużając żywotność sprzętu i zmniejszając koszty wymiany. Ustandaryzowana konstrukcja szyn prowadzących pozwala na bezpośredni montaż w szafach sterowniczych i skrzynkach rozdzielczych, dzięki czemu instalacja jest wygodna. Nie ma potrzeby modyfikowania konstrukcji szafy, a późniejsza konserwacja jest mniej zmartwiona.

Jakie wymagania kontrolne mogą obejmować obowiązujące scenariusze?

Dzięki podstawowym zaletom zdalnego automatycznego sterowania, niezawodnego przełączania i kompaktowych rozmiarów stycznik prądu przemiennego CJX2 ma szerokie zastosowanie w różnych scenariuszach sterowania niskim napięciem. Każdy scenariusz może dokładnie odpowiadać wymaganiom i stać się standardowym komponentem do sterowania niskim napięciem. W scenariuszu sterowania silnikiem nadaje się do uruchamiania i zatrzymywania różnych silników niskiego napięcia, umożliwiając zdalne i automatyczne sterowanie w celu zapewnienia stabilnej pracy silników; w scenariuszu sterowania niskim napięciem nadaje się do sterowania włączaniem i wyłączaniem obwodów niskiego napięcia, z niezawodnym przełączaniem i wygodną obsługą; w scenariuszu kontroli społeczności nadaje się do sterowania różnymi urządzeniami w społeczności, bez konieczności obsługi na miejscu, poprawiając efektywność zarządzania; w scenariuszu sterowania inżynieryjnego nadaje się do sterowania różnymi urządzeniami na placu budowy, przystosowując się do trudnych warunków budowy, zapewniając płynny postęp projektu.

Czy wspierasz dostosowywanie do zindywidualizowanych potrzeb?

Jako profesjonalny producent, dostawca i fabryka styczników prądu przemiennego CJX2 w Chinach, firma Junray Electrical ściśle przestrzega krajowych norm dotyczących styczników prądu przemiennego. Każde urządzenie przechodzi trzy podstawowe testy: debugowanie po włączeniu zasilania, testy otwierania i zamykania oraz testy napięcia wytrzymywanego, aby zapewnić, że każde wyprodukowane fabrycznie urządzenie może działać stabilnie i płynnie, pomyślnie przejść akceptację projektu, eliminując ryzyko jakościowe. Wspieramy dostosowywanie liczby prądu i biegunów. W oparciu o Twoje wymagania dotyczące sterowania silnikiem, możemy dostosować dla Ciebie ekskluzywny stycznik prądu przemiennego. Niezależnie od tego, czy chodzi o sterowanie rozruchem i zatrzymaniem silnika, sterowanie linią niskiego napięcia, czy sterowanie urządzeniami mieszkalnymi lub inżynieryjnymi, można je precyzyjnie dopasować i dostosować, zapewniając brak problemów podczas zakupu i większy spokój ducha podczas użytkowania.

Jaki jest główny powód?

W porównaniu z podobnymi produktami innych producentów lepiej rozumiemy podstawowe wymagania dotyczące sterowania silnikami niskiego napięcia i możemy lepiej odpowiedzieć na rzeczywiste obawy kupujących. Wybierz Junray Electrical:

Profesjonalne potwierdzenie siły: Dzięki wieloletniemu doświadczeniu w badaniach i produkcji sprzętu sterującego niskim napięciem posiadamy kompletny system badań, produkcji i kontroli jakości. Nasze produkty spełniają zarówno międzynarodowe, jak i krajowe standardy, zapewniając jakość;

Wyraźne zalety zróżnicowania: Specjalnie zaprojektowany do sterowania silnikami niskiego napięcia, może być sterowany zdalnie i automatycznie, z niezawodnym otwieraniem i zamykaniem, niewielkimi rozmiarami i całkowicie zastępuje tradycyjne przełączniki nożowe, rozwiązując podstawowe problemy ze sterowaniem;

Usługi niestandardowe: Obsługuje dostosowywanie liczby prądu i biegunów, odpowiednie dla różnych scenariuszy;

Kompleksowa i uważna obsługa: Przed sprzedażą zapewnij profesjonalne wskazówki dotyczące wyboru, aby pomóc Ci uniknąć błędów w wyborze, a także zaoferuj wsparcie w zakresie instalacji i uruchomienia po sprzedaży, aby zapewnić bezproblemowy proces zakupu i użytkowania, ułatwiając płynny postęp projektu.

Kup natychmiast!

Tradycyjne sterowanie przełącznikiem noża jest czasochłonne i pracochłonne, a także charakteryzuje się wysokim wskaźnikiem awaryjności. Zwykłe styczniki nie są w stanie spełnić wymagań sterowania zdalnego i automatycznego. Jednak stycznik AC CJX2 doskonale rozwiązuje te problemy. Zdalne sterowanie oszczędza siłę roboczą, automatyczne sterowanie poprawia wydajność, a niezawodne otwieranie i zamykanie zmniejsza awaryjność. Jest to optymalny wybór do sterowania silnikiem niskonapięciowym. Ten produkt jest dostarczany bezpośrednio przez Junray Electrical, bez żadnych różnic cenowych pośredników. Jakość jest gwarantowana, a cena jest bardziej korzystna. Jest to standardowy komponent do sterowania niskim napięciem. Skontaktuj się z nami teraz, aby całkowicie rozwiązać problemy związane ze sterowaniem silnikiem, zaoszczędzić siłę roboczą i koszty konserwacji oraz poprawić wydajność sterowania!

Studium przypadku modernizacji

I. Przegląd projektu

Projekt obejmuje modernizację systemu dystrybucji energii dla warsztatu obróbki metali. Warsztat obsługuje wiele urządzeń wymagających częstych cykli rozruchu i zatrzymywania, takich jak pompy wody chłodzącej, wentylatory chłodzące, urządzenia odpylające i małe sprężarki powietrza. Oryginalne, standardowe, niedrogie styczniki prądu przemiennego — poddawane przełączaniu o wysokiej częstotliwości i obciążeniom udarowym — ulegały awariom, w tym ablacji styków, spawaniu styków (sklejaniu), przepaleniu cewek i utracie kontroli nad sprzętem. Często zdarzały się problemy, takie jak niezatrzymywanie się sprzętu pomimo naciśnięcia przycisku stop i przypadkowe automatyczne ponowne uruchomienie, co prowadziło do uszkodzenia sprzętu i złomowania przedmiotów obrabianych. Problemy te stwarzały zagrożenie dla bezpieczeństwa — w tym obrażenia mechaniczne i zwarcia elektryczne — oraz poważnie zakłócały ciągłą produkcję.

Aby rozwiązać problemy częstego przepalania się styczników, zgrzewania styków i awarii sterowania, wszystkie obwody mocy wymagające częstych operacji start-stop zostały zmodernizowane do niezawodnych styczników prądu przemiennego klasy przemysłowej. W obwodach sterujących zintegrowano także zabezpieczenie przed przeciążeniem termicznym, aby zapewnić bezpieczną, stabilną i kontrolowaną pracę urządzeń zasilających warsztatu.

II. Problemy przed modernizacją

Ablacja/spawanie styków i utrata kontroli: Oryginalne standardowe styczniki miały niewystarczające marginesy wydajności i słabe możliwości gaszenia łuku. Łuki wysokoenergetyczne generowane podczas cykli rozruchu i zatrzymywania silnika powodowały z czasem zespawanie się styków ruchomych i nieruchomych, co skutkowało awarią zatrzymania i nieprawidłową pracą sprzętu.

Przepalenie cewki i częste awarie: Z powodu wahań napięcia sieciowego i częstego przełączania, cewki ulegały chronicznemu przegrzaniu, co prowadziło do rozmagnesowania, przepalenia i drgań lub nietypowego hałasu spowodowanego niepewnym podłączeniem.

Słaba zdolność gaszenia łuku i ryzyko zwarcia: Łuki powstałe podczas przełączania nie mogły zostać szybko wygaszone, powodując łuk międzyfazowy i śledzenie, które powodowały wyłączenia zwarciowe.

Słaba wydajność styków pomocniczych: Utlenione lub luźne styki pomocnicze powodowały awarie sprzężenia zwrotnego start-stop i błędy w logice automatycznego sterowania, co prowadziło do nieprawidłowego działania zautomatyzowanych urządzeń.

Wybór zbyt małych rozmiarów bez marginesu: Oryginalne wyposażenie zostało wybrane wyłącznie w oparciu o prąd znamionowy, bez uwzględnienia udarów rozruchowych silnika; długoterminowa praca pod pełnym obciążeniem przyspiesza starzenie się i awarię. III. Plan konfiguracji sprzętu

Aby obsłużyć obciążenia indukcyjne (takie jak wentylatory warsztatowe i pompy wodne) oraz częste warunki pracy typu start-stop, w tym ulepszeniu zastosowano styczniki prądu przemiennego klasy przemysłowej (seria CJX2/LC1D). Wszystkie obwody mają wymiary 1,25–1,5 razy większe od znamionowego prądu obciążenia i są wyposażone w solidne systemy gaszenia łuku i niezawodne cewki; są one połączone z przekaźnikami termicznymi, aby zapewnić zintegrowane zabezpieczenie przed przeciążeniem.

Podstawowe specyfikacje sprzętu

Model: Przemysłowe styczniki prądu przemiennego serii CJX2-18/25/32

Napięcie znamionowe: AC 220 V/380 V (uniwersalna cewka sterująca)

Kompatybilne obciążenia: wentylatory trójfazowe, pompy wodne, sprężarki powietrza i ogólny sprzęt zasilający

Cechy konstrukcyjne: Styki główne ze stopu srebra, mocne komory gaszące łuk, cewki o małej mocy i konstrukcja odporna na wibracje

Zasada działania: Zasilanie cewki włącza obwód główny; wyłączenie zasilania umożliwia zresetowanie sprężyny i odłączenie obwodu głównego, umożliwiając zdalne/automatyczne sterowanie start-stop.

Dobór wydajności: Wybrany o jeden rozmiar powyżej standardowej wartości znamionowej, aby zapewnić zapas dla rozruchowych prądów rozruchowych i dostosować się do częstych operacji start-stop.

Zintegrowane zabezpieczenie: W połączeniu z przekaźnikami przeciążeniowymi termicznymi, zapewniającymi natychmiastowe wyłączenie i wyłączenie sprzętu po wykryciu usterki.

Tryby sterowania: Sterowanie lokalne za pomocą przycisku, zdalne sterowanie automatyczne i blokowany start-stop.

IV. Najważniejsze informacje o aplikacji

Styki ze stopu srebra (odporne na łuk i spawanie): Wysokiej jakości srebrne styki zapewniają doskonałą przewodność, odporność na wysoką temperaturę i tolerancję na przepięcia wysokoprądowe, skutecznie zapobiegając erozji łukowej i problemom ze spawaniem kontaktowym.

Wydajny system gaszenia łuku (zapobieganie zwarciom): Specjalistyczne siatki gaszące łuk szybko gaszą łuki przełączające, zapobiegając łukom międzyfazowym i zwarciom, zwiększając w ten sposób bezpieczeństwo obwodu.

Wybór ponadwymiarowy (odpowiedni do częstego uruchamiania i zatrzymywania): Wyższe wartości znamionowe prądu zapobiegają starzeniu się spowodowanemu długotrwałą pracą przy pełnym obciążeniu i wytrzymują prądy rozruchowe podczas rozruchu silnika, znacznie wydłużając żywotność.

Stabilna wydajność cewki (odporność na wahania napięcia): Zoptymalizowana konstrukcja cewki zapewnia stabilność przy niewielkich wahaniach sieci — zapobiegając drganiom, przegrzaniu lub utracie trzymania magnetycznego — i zapewnia płynne, pozbawione szumów sprzęganie.

Kompatybilność z automatyką (niezawodna logika): Precyzyjne działanie styków głównych i pomocniczych oraz stabilne sygnały sprzężenia zwrotnego zapewniają bezproblemową integrację z automatyką PLC i powiązaną logiką start-stop. V. Wyniki operacyjne po modernizacji

Eliminacja błędów sklejania się styków: Operacje uruchamiania/zatrzymywania są wyraźne i czyste z całkowitym rozłączeniem; nie ma spawania kontaktowego ani operacji z podstawowymi defektami, co zapewnia 100% sterowalność sprzętu.

Znaczące zmniejszenie wskaźnika awaryjności: Przez cały rok nie wystąpiły żadne przypadki przepalenia stycznika, nietypowego hałasu, drgań lub nieprawidłowego działania, co zapewnia stabilną pracę sprzętu.

Zapobieganie zwarciom wywołanym łukiem: Doskonała skuteczność gaszenia łuku zapewnia brak łuku lub iskrzenia podczas cykli uruchamiania/zatrzymywania, pozostawiając wnętrze szafy rozdzielczej czyste i wolne od śladów przypaleń.

Precyzyjna logika sterowania automatyką: Sygnał zwrotny Start/Stop jest normalny, a sygnały stabilne; koordynacja zautomatyzowanego wyposażenia warsztatu jest niezawodna, zapewniając stabilny przepływ produkcji.

Znaczące obniżenie kosztów eksploatacji i utrzymania: Eliminuje potrzebę częstej wymiany styczników lub powtarzających się przestojów w celu konserwacji, skutecznie zwiększając wydajność produkcji.

VI. Podsumowanie sprawy

Styczniki prądu przemiennego to podstawowe elementy sterujące w systemach dystrybucji energii niskiego napięcia, sterowania mocą i automatyce, wykorzystywane głównie do częstego przełączania obciążeń silników w celu umożliwienia zdalnego i automatycznego sterowania. Standardowe, niedrogie styczniki często charakteryzują się słabą zdolnością gaszenia łuku, gorszą jakością styków i słabą trwałością przy częstym przełączaniu, co może łatwo prowadzić do utraty kontroli nad sprzętem lub usterek zwarciowych. Zastąpienie ich wysokiej jakości stycznikami klasy przemysłowej – dobranymi pod kątem odpowiednich parametrów znamionowych – całkowicie eliminuje ryzyko awarii sterowania obwodem mocy; stanowi to najbardziej podstawowy i krytyczny projekt modernizacji w zakresie konserwacji, prostowania i modernizacji instalacji elektrycznych w przemyśle.
