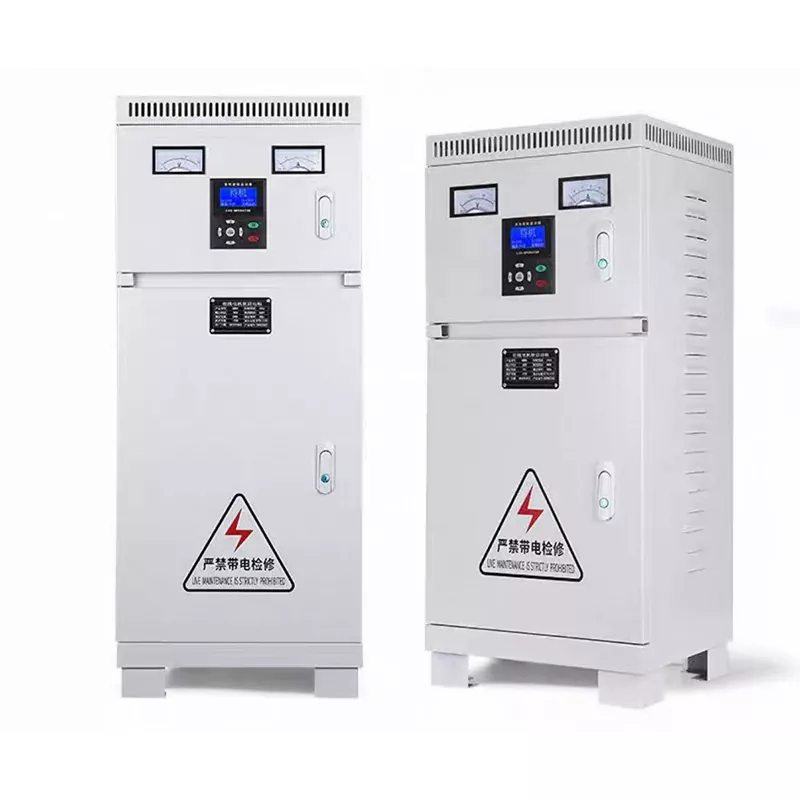

Skrzynka sterownicza po stronie maszyny

Kiedy wiele przedsiębiorstw korzysta z silników o dużej mocy i dużym obciążeniu, takich jak kruszarki i młyny kulowe, często stają przed dylematem: moment rozruchowy gwiazda-trójkąt jest niewystarczający, co uniemożliwia uruchomienie sprzętu o dużym obciążeniu i osiągnięcie normalnego rozruchu; chociaż szafa sterownicza częstotliwości może spełnić te wymagania, jest kosztowna i w przypadku scenariuszy, które nie wymagają regulacji prędkości, a jedynie rozruchu pod dużym obciążeniem, jest to niewątpliwie strata kosztów. Pojawiła się skrzynka sterownicza po stronie maszyny, dokładnie odpowiadająca wymaganiom rozruchowym silników o dużej mocy i dużym obciążeniu, uwzględniająca zarówno wydajność rozruchu, jak i kontrolę kosztów.

Specyfikacje techniczne

Jakie są kluczowe punkty sprzedaży?

Jako ekskluzywne urządzenie rozruchowe do silników o bardzo dużej mocy i dużych obciążeniach, skrzynka sterownicza po stronie maszyny oferuje kilka zalet, które bezpośrednio rozwiązują praktyczne problemy związane z rzeczywistym użytkowaniem:

Samosprzężona redukcja napięcia, zmniejszająca o połowę wpływ przepięć sieciowych: Wyposażona w wysokiej jakości transformatory samozłączne, może precyzyjnie zmniejszyć prąd rozruchowy do 1/4 rozruchu bezpośredniego, czyli nawet mniej niż 1/3 rozruchu gwiazda-trójkąt, znacznie zmniejszając wpływ na sieć podczas rozruchu i unikając zakłóceń w normalnej pracy innych urządzeń. Nadaje się do długotrwałego, stabilnego rozruchu różnych silników o bardzo dużej mocy.

Rozruch z wysokim momentem obrotowym, łatwy rozruch przy dużych obciążeniach: Moment rozruchowy może osiągnąć 60% rozruchu bezpośredniego, znacznie przekraczając moment rozruchu gwiazda-trójkąt. W przypadku urządzeń o dużym obciążeniu, takich jak kruszarki i młyny kulowe, całkowicie rozwiązuje problem braku możliwości ruchu układu gwiazda-trójkąt, zapewniając płynny rozruch i wystarczającą moc oraz zapewniając szybkie uruchomienie sprzętu.

Szeroka adaptacja mocy, szerszy zasięg: moc znamionową można dostosować w zakresie od 15 kW do 800 kW, a dostosowywanie jest możliwe. Jest większy niż zakres mocy szafy sterowniczej z rozruchem gwiazda-trójkąt, doskonale pokrywając różne silniki o dużej mocy i dużej mocy. Niezależnie od tego, czy jest to mały, ciężki sprzęt, czy duże jednostki przemysłowe, można go precyzyjnie dopasować.

Wiele zabezpieczeń, stabilna praca i większa bezproblemowość: Zintegrowany z wieloma funkcjami zabezpieczającymi, takimi jak przeciążenie, przetężenie, przepięcie, zbyt niskie napięcie i nadmierna temperatura, może monitorować stan pracy sprzętu w czasie rzeczywistym. Po wystąpieniu nieprawidłowości automatycznie zatrzymuje maszynę i chroni silnik oraz transformator samosprzęgający, zmniejszając ryzyko uszkodzenia sprzętu i obniżając koszty późniejszej konserwacji. Operacja jest bardziej niezawodna.

Ekonomiczny wybór z 50% obniżką ceny: w porównaniu do szaf sterowniczych z konwersją częstotliwości, cena jest bezpośrednio obniżona o 50%. Nie ma potrzeby wydawania dużej ilości pieniędzy na dodatkowe funkcje regulacji prędkości. Jest on zoptymalizowany wyłącznie pod kątem wymagań dotyczących rozruchu przy dużym obciążeniu, co pozwala nabywcom uzyskać bardziej odpowiednie rozwiązanie rozruchowe po niższych kosztach i znacznie zaoszczędzić budżet zakupu.

Zalety projektowania konstrukcyjnego

Junray Electrical jest głęboko zaangażowany w badania i produkcję sprzętu rozruchowego. Zapewnia profesjonalną jakość kupującym. Każdy szczegół skrzynki sterującej po stronie maszyny został skrupulatnie dopracowany, równoważąc praktyczność i trwałość. Jest wyposażony w wysokiej jakości transformator autosprzęgający, a podstawowe elementy są doskonałej jakości, zapewniając stabilny rozruch z redukcją napięcia i wystarczający moment obrotowy; jest również wyposażony w dokładny przekaźnik czasowy, który może automatycznie przełączać tryb rozruchu bez konieczności ręcznej interwencji, zapewniając dokładność i niezawodność; specjalnie zaprojektowana konstrukcja kanału odprowadzającego ciepło szybko usuwa ciepło powstające podczas pracy sprzętu, zapobiegając starzeniu się podzespołów w wyniku przegrzania; ustandaryzowany proces okablowania oddziela obwody zasilania i sterowania, jest poziomy i pionowy, ułatwia konserwację i jest zgodny z normami bezpieczeństwa elektrycznego.

Jakie są praktyczne scenariusze zastosowań?

Dzięki doskonałej wydajności rozruchu i szerokim możliwościom adaptacji, skrzynka sterownicza po stronie maszyny stała się standardowym wyposażeniem rozruchowym dla różnych silników o dużej mocy do dużych obciążeń, precyzyjnie dostosowując się do wielu scenariuszy przemysłowych. W scenariuszu kruszarki nadaje się do rozruchu pod dużym obciążeniem kruszarki o bardzo dużej mocy, zapewniając wystarczającą moc i płynny rozruch; w scenariuszu młyna kulowego może z łatwością sterować rozruchem młyna kulowego pod dużym obciążeniem, rozwiązując problem niewystarczającej mocy podczas rozruchu w układzie gwiazda-trójkąt; w scenariuszu pompy wodnej o dużej mocy nadaje się do rozruchu pomp wodnych o bardzo dużej mocy pod dużym obciążeniem, zapewniając stabilną pracę systemów zaopatrzenia w wodę i odprowadzania wody; w scenariuszu wentylatorów dużej mocy nadaje się do uruchamiania wentylatorów o bardzo dużej mocy, zmniejszając wpływ na sieć i zapewniając płynną pracę wentylatorów, w pełni spełniając wymagania przemysłowe dotyczące rozruchu przy dużym obciążeniu.

Natychmiastowy zakup

Wybierz kompatybilne, niezawodne i ekonomiczne urządzenie rozruchowe do silników o dużej wytrzymałości, które będzie kluczem do zmniejszenia kosztów i poprawy wydajności. Skrzynka sterownicza po stronie maszyny została opracowana i wyprodukowana przez firmę Junray Electrical. Zapewnia jakość, oferuje szybką dostawę i doskonałą obsługę posprzedażną, doskonale rozwiązując problemy związane z trudnym rozruchem silnika o dużej wytrzymałości i wysokimi kosztami. Nie wahaj się. Skontaktuj się z nami natychmiast, aby zabezpieczyć opłacalną skrzynkę rozdzielczą niskiego napięcia, dzięki której rozruch silników o dużej mocy do dużych obciążeń będzie płynniejszy, a praca bardziej niezawodna.

Przegląd projektu modernizacji

I. Tło projektu

Projekt ten obejmuje modernizację systemu dystrybucji energii elektrycznej dla oczyszczalni ścieków na terenie parku przemysłowego. Stacja wyposażona jest w kilka głównych pomp ściekowych o dużej mocy (132 kW), które zaliczane są do urządzeń o dużej bezwładności i obciążonych dużym obciążeniem. W oryginalnych silnikach zastosowano metodę rozruchu bezpośredniego (DOL), co skutkowało ogromnymi prądami rozruchowymi. Każdy rozruch powodował nagły spadek napięcia na szynach zbiorczych elektrowni, migotanie świateł oraz zatrzymanie lub ponowne uruchomienie innego sprzętu; często powodowało natychmiastowe wyłączenia przeciążeniowe głównego wyłącznika poprzedzającego i powodowało ablację lub spawanie stycznika. Długotrwałe stosowanie rozruchu DOL doprowadziło do poważnego przegrzania uzwojenia silnika i skrócenia żywotności sprzętu, podczas gdy wahania sieci zakłócały pracę pobliskich precyzyjnych urządzeń produkcyjnych, poważnie zagrażając stabilności produkcji i bezpieczeństwu elektrycznemu.

Aby rozwiązać problemy związane z wysokim prądem rozruchowym, poważnymi spadkami napięcia i podatnością sprzętu, wszystkie jednostki zastąpiono szafami sterowniczymi rozruchu o obniżonym napięciu z autotransformatorem. Takie podejście zapewnia płynny rozruch silników o dużym obciążeniu poprzez ograniczenie napięcia i prądu, unikając w ten sposób wad rozruchu DOL i zapewniając bezpieczną, stabilną pracę zarówno sieci energetycznej, jak i sprzętu.

II. Problemy przed modernizacją

Ogromny rozruchowy prąd rozruchowy i znaczny spadek napięcia: Bezpośredni rozruch pomp dużej mocy spowodował, że prądy chwilowe osiągnęły 5–7-krotność wartości znamionowej, co doprowadziło do znacznych spadków napięcia na szynach zbiorczych i zakłóceń w sprzęcie elektrycznym w całej instalacji.

Częste wyzwalanie wyłącznika poprzedzającego: Początkowe prądy udarowe uruchomiły zabezpieczenie przeciążeniowe w głównej szafie rozdzielczej; uruchomienie pojedynczej pompy może spowodować lokalne przerwy w dostawie prądu i przerwy w produkcji w całym obiekcie.

Wysokie ryzyko przepalenia stycznika i silnika: Częste narażenie na przepięcia wysokoprądowe spowodowało ablację lub zespawanie głównych styków stycznika, podczas gdy uzwojenia silnika ulegały starzeniu w wysokiej temperaturze, co skutkowało wyjątkowo wysokim wskaźnikiem awaryjności sprzętu.

Niemożność częstego uruchamiania/zatrzymywania; ograniczenia eksploatacyjne: Metoda DOL powodowała nadmierną akumulację ciepła, uniemożliwiającą spełnienie wymagań eksploatacyjnych w zakresie uruchamiania i zatrzymywania pomp w odpowiedzi na zmienne obciążenia ścieków (szczytowe i pozaszczytowe).

Niska jakość energii i zakłócenia w sprzęcie precyzyjnym: znaczne wahania napięcia powodowały błędy i dryfowanie danych w pobliskich automatycznych przyrządach sterujących i sprzęcie z napędem o zmiennej częstotliwości (VFD), pogarszając precyzję produkcji.

III. Plan konfiguracji sprzętu

Aby sprostać wymaganiom rozruchowym pomp wodnych o dużej mocy i dużym obciążeniu o mocy 132 kW, przy jednoczesnym zrównoważeniu opłacalności ekonomicznej i stabilności operacyjnej, obiekt został wyposażony w standardowe szafy sterujące rozruchem przy obniżonym napięciu autotransformatorów. Wykorzystują one tryb rozruchu przy obniżonym napięciu z podwójnym odczepem (80% i 65%), automatycznie przełączając się między pracą przy obniżonym napięciu a pracą przy pełnym napięciu za pomocą przekaźników opóźniających, aby zapewnić płynny i łagodny rozruch silnika.

Podstawowe specyfikacje sprzętu

Model: Szafka sterownicza rozruchu autotransformatora serii XJ01 o obniżonym napięciu

Zgodny silnik: Trójfazowy asynchroniczny silnik pompy wodnej o dużej mocy i mocy 380 V, 132 kW

Metoda rozruchu: Rozruch autotransformatorowy przy obniżonym napięciu i ograniczeniu prądu; możliwość wyboru odczepów dwunapięciowych (65%, 80%)

Charakterystyka rozruchowa: Prąd rozruchowy ograniczony do 2–3-krotności prądu znamionowego, co znacznie zmniejsza wpływ na sieć

Logika sterowania: Start przy obniżonym napięciu → stabilizacja z opóźnieniem → automatyczne przejście do pracy przy pełnym napięciu; w pełni automatyczne, bezobsługowe przełączanie

Funkcje zabezpieczające: Zabezpieczenie przed przeciążeniem, utratą fazy, zwarciem, opóźnionym przełączaniem i zabezpieczeniem podnapięciowym

Podstawowe komponenty: Autotransformator o dużej pojemności, styczniki przełączające główny/rezerwowy, inteligentny sterownik czasowy, przekaźnik przeciążenia termicznego

Zastosowania: Sprzęt do dużych obciążeń, taki jak pompy wodne dużej mocy, wentylatory i sprężarki powietrza; oferuje doskonałą wydajność kosztową w porównaniu do softstartów lub napędów o zmiennej częstotliwości (VFD)

IV. Najważniejsze informacje o aplikacji

Znacząco zmniejsza prąd rozruchowy i stabilizuje napięcie sieci: wykorzystuje ograniczenie prądu o obniżonym napięciu oparte na autotransformatorze, aby skutecznie wyeliminować 5–7-krotny prąd udarowy związany z rozruchem bezpośrednim, zapobiegając znaczącym spadkom napięcia szyn zbiorczych lub migotaniu.

Zapewnia płynny start/stop i chroni sprzęt silnikowy: Miękki rozruch eliminuje wstrząsy i wibracje; znacznie obniża wzrost temperatury silnika i spowalnia starzenie się uzwojeń, wydłużając w ten sposób żywotność sprzętu.

Zapobiega zadziałaniu wyłącznika poprzedzającego i zapewnia ciągłość produkcji: Kontrolowany prąd rozruchowy eliminuje uciążliwe wyzwalanie urządzeń zabezpieczających poprzedzających, rozwiązując problem lokalnych przerw w dostawie prądu spowodowanych uruchamianiem poszczególnych elementów wyposażenia.

Solidna konstrukcja i doskonała wydajność kosztowa: w porównaniu do softstartów lub falowników VFD, system ten charakteryzuje się prostą konstrukcją, niskim wskaźnikiem awaryjności i ekonomicznymi kosztami, a jednocześnie oferuje wysoką odporność w trudnych przemysłowych warunkach pracy. W pełni automatyczna obsługa i łatwa konserwacja: Posiada automatyczne, opóźnione w czasie przełączanie do pracy przy pełnym napięciu bez interwencji ręcznej; upraszcza przyszłe serwisowanie, wykorzystuje standardowe części wymienne i zapewnia niskie koszty konserwacji.

V. Wyniki operacyjne po modernizacji

Kontrolowany prąd rozruchowy i stabilna jakość sieci: Silnik uruchamia się płynnie, bez skoków napięcia i migotania napięcia; sprzęt w całym zakładzie działa stabilnie, bez alertów o błędach związanych z zakłóceniami.

Eliminacja wyłączania wyłączników poprzedzających: wielokrotne testy start-stop nie wykazały przypadkowego wyłączania wyłączników poprzedzających, całkowicie rozwiązując problemy związane z przerwami w dostawie prądu i przerwami w produkcji podczas uruchamiania.

Zerowy wskaźnik awaryjności silników i styczników: Normalny wzrost temperatury podczas uruchamiania; brak erozji kontaktowej lub sklejania; brak przegrzania i starzenia się uzwojeń silnika; 100% integralności sprzętu.

Nadaje się do częstych operacji typu start-stop: Spełnia wymagania dotyczące cyklicznych startów i zatrzymań w oparciu o zmienne obciążenia dzień-noc na stacji oczyszczania ścieków, znacznie zwiększając możliwości adaptacji operacyjnej.

Pozytywny wynik kontroli odbioru elektrycznego za pierwszym razem: logika rozruchu, funkcje zabezpieczające i standardy dystrybucji energii spełniły wymagania, pomyślnie przeszły inspekcję standaryzacji dystrybucji energii przemysłowej.

VI. Podsumowanie sprawy

Szafa sterownicza rozruchu o obniżonym napięciu z autotransformatorem to najbardziej popularne i ekonomiczne rozwiązanie rozruchowe dla wentylatorów przemysłowych, pomp i sprężarek powietrza dużej mocy. Podstawowa zasada: wykorzystuje autotransformator do obniżania napięcia i ograniczania prądu, zmniejszając w ten sposób wpływ prądu rozruchowego na sieć energetyczną i sprzęt. Różni się od rozruchu bezpośredniego (wysoki prąd, uszkodzenie sprzętu), softstartów (elektronika podatna na awarie) i przetwornic częstotliwości (wysoki koszt). Dzięki trwałej konstrukcji, wysokiej stabilności i umiarkowanemu kosztowi rozruch autotransformatora jest preferowanym wyborem w przypadku modernizacji technicznych w starszych fabrykach i modernizacji dystrybucji mocy dla sprzętu o dużej mocy i dużym obciążeniu, skutecznie równoważąc bezpieczeństwo sieci, żywotność sprzętu i efektywność kosztową projektu.
