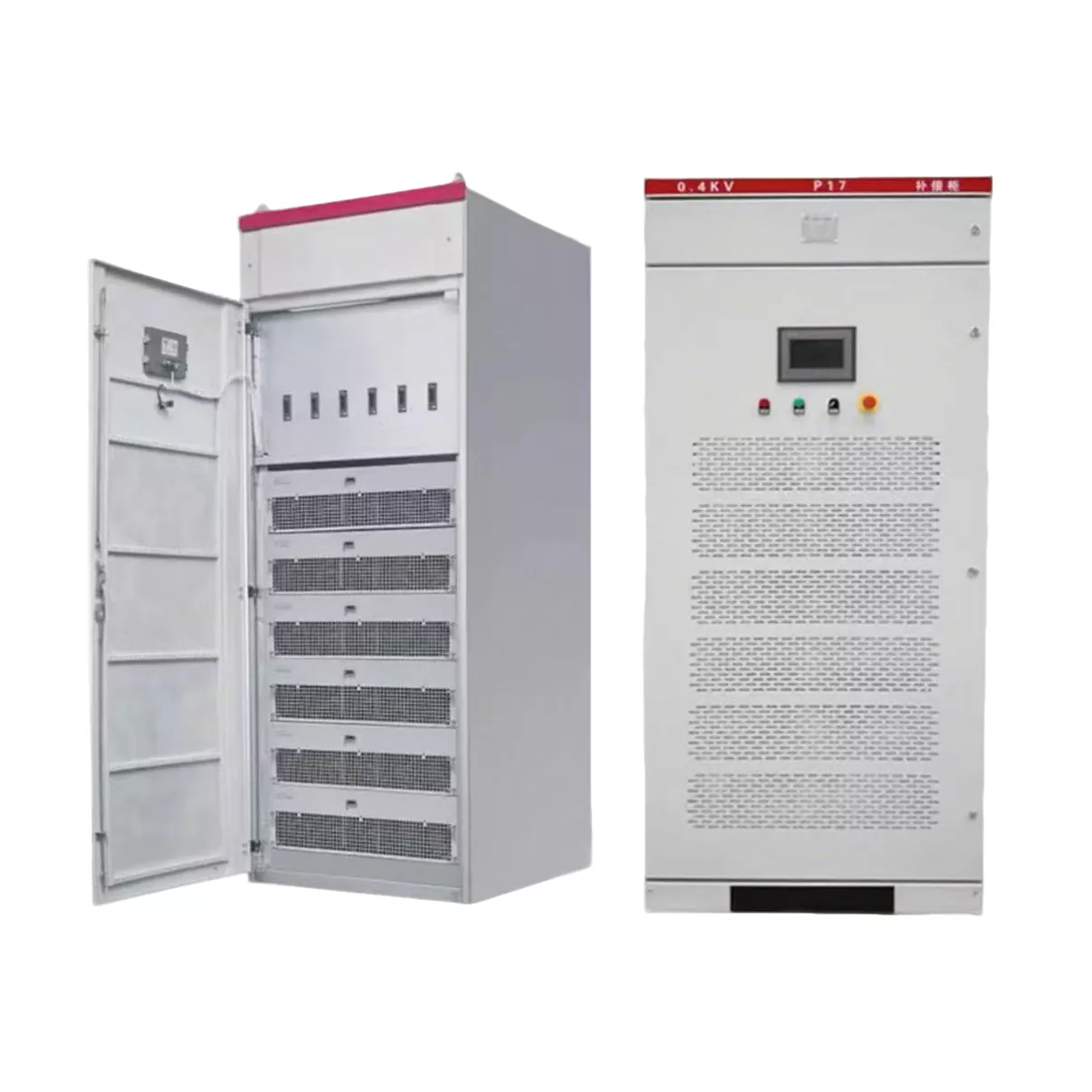

Szafka filtra mocy czynnej APF

Szafa filtrów mocy aktywnej Junray Electrical APF została zaprojektowana w celu eliminacji zanieczyszczeń harmonicznych powodowanych przez obciążenia nieliniowe, takie jak przetwornice częstotliwości, prostowniki i systemy UPS. Zapewnia kompensację harmonicznych w czasie rzeczywistym w zakresie od 2. do 50. harmonicznej, osiągając skuteczność łagodzenia ≥95% i redukując całkowite zniekształcenia harmoniczne (THDi) do granic norm GB/T 14549 i IEEE 519. Chroni to transformatory, kable, kondensatory i wrażliwy sprzęt przed przegrzaniem, przedwczesnym starzeniem się lub awarią. Szafa jest wolnostojąca, ma stopień ochrony IP4X i jest wyposażona w wiele wbudowanych zabezpieczeń, w tym zabezpieczenia przed przepięciem, podnapięciem, przetężeniem i przegrzaniem. Nadaje się do zakładów produkcyjnych, zakładów chemicznych, centrów danych i dużych projektów infrastrukturalnych.

Dlaczego Twoja fabryka pilnie potrzebuje dynamicznego zarządzania?

Wraz z powszechnym stosowaniem obciążeń nieliniowych, takich jak przetwornice częstotliwości i urządzenia prostujące, zanieczyszczenie harmoniczne sieci elektroenergetycznej staje się coraz poważniejsze. To nie tylko powoduje przegrzanie transformatorów i przyspiesza starzenie się kabli, ale może również prowadzić do eksplozji kondensatorów, nieprawidłowego działania zabezpieczeń przekaźników i innych poważnych wypadków. Bardziej bezpośrednie straty ekonomiczne wynikają z „kar harmonicznych” nałożonych przez zakład energetyczny. Tradycyjne filtry pasywne mogą kierować tylko określone częstotliwości i są podatne na rezonans z impedancją systemu, powodując wtórne zanieczyszczenie. Nasza szafka z aktywnym filtrem mocy APF wykorzystuje zaawansowaną technologię zarządzania dynamicznego. Działa jak „oczyszczacz” sieci energetycznej, zdolny do monitorowania w czasie rzeczywistym przebiegów prądu, automatycznie identyfikujący i generujący prądy kompensacyjne o jednakowej amplitudzie i kierunku przeciwnym do amplitud harmonicznych. Takie podejście „wykorzystywanie trucizny do zwalczania trucizn” może całkowicie wyeliminować wpływ harmonicznych, kontrolować całkowity współczynnik zniekształceń harmonicznych w zakresie norm krajowych i pozwolić całkowicie pożegnać się z karami i ryzykiem spalenia sprzętu.

Podstawowa zaleta

Podstawową wartością tej szafki z filtrem mocy czynnej APF jest jej wysoka zdolność reakcji dynamicznej i efekt precyzyjnego sterowania. Po pierwsze, ma możliwość kontroli harmonicznych w pełnym zakresie, zdolną do odfiltrowania ponad 95% harmonicznych, w tym wspólnych harmonicznych 5. i 7., a także harmonicznych wyższego rzędu w zakresie od 2. do 50. Po drugie, znacząco poprawia jakość energii poprzez kontrolę harmonicznych, redukcję strat w sieci i zwiększenie efektywnego współczynnika obciążenia transformatorów, co jest równoznaczne ze zwiększeniem mocy transformatora. Co ważniejsze, może skutecznie chronić wrażliwy sprzęt końcowy, wydłużając żywotność silników i przetwornic częstotliwości. W przypadku wielu fabryk oszczędności energii elektrycznej i uniknięcie kar osiągnięte w pierwszym miesiącu po zainstalowaniu tego sprzętu często pokrywają znaczną część kosztów sprzętu, co skutkuje niezwykle wysokim zwrotem z inwestycji.

Zaangażowanie Junray Electrical

Jako doświadczony producent posiadający międzynarodowe certyfikaty, takie jak ISO, CE i CCC, Junray Electrical doskonale zdaje sobie sprawę z trudnych warunków środowisk przemysłowych. Ta szafka z aktywnym filtrem zasilania APF ma konstrukcję stojącą i ma stopień ochrony IP4X, odpowiedni dla różnych środowisk pomieszczeń dystrybucyjnych. We wnętrzu zastosowano wysokiej jakości moduły filtrów aktywnych APF w połączeniu ze standardowymi technikami separacji mocy i słabego prądu, zapewniając kompatybilność elektromagnetyczną i stabilność systemu. Sprzęt charakteryzuje się potężnymi, inteligentnymi możliwościami wykrywania, które mogą automatycznie dostosowywać się do zmian obciążenia bez konieczności częstej ręcznej regulacji. Jednocześnie wbudowaliśmy wiele mechanizmów ochronnych, takich jak ochrona przed przepięciem, zbyt niskim napięciem, przetężeniem i nadmierną temperaturą. W przypadku nieprawidłowości w systemie zostanie on automatycznie zamknięty i uruchomi alarm. Dedykowana konstrukcja chłodzenia i wentylacji zapewnia, że ​​moduły pozostają spokojne i stabilne nawet podczas długich okresów pracy pod dużym obciążeniem.

Scenariusze o szerokim zastosowaniu

Nasza szafka z aktywnym filtrem mocy APF jest szeroko stosowana w miejscach o niezwykle wysokich wymaganiach dotyczących jakości energii. Jest niezastąpiony jako „strażnik sieci elektroenergetycznej” w zakładach produkcyjnych z dużą liczbą przetwornic częstotliwości, zakładach chemicznych wyposażonych w sprzęt prostowniczy oraz centrach danych o dużej gęstości danych. W przypadku dużych projektów infrastrukturalnych może również skutecznie zarządzać zakłóceniami harmonicznymi generowanymi przez sprzęt budowlany. Wybór Junray Electrical oznacza wybór partnera, który rozumie technologię i ceni jakość. Zapewniamy kompleksową obsługę procesu, od wyboru, instalacji po obsługę posprzedażną, zapewniając, że Twój system dystrybucji energii osiągnie optymalny stan.

Specyfikacje techniczne

Studium przypadku

Projekt obejmuje miejską oczyszczalnię ścieków wtórnych. Kluczowe obciążenia obejmują pompy podnoszące dopływ, pompy powrotne, dmuchawy napowietrzające i sprzęt do odwadniania osadu. Wszystkie urządzenia wykorzystują przetwornice częstotliwości (VFD) i softstartery do sterowania prędkością, co stanowi typowy scenariusz obejmujący obciążenia nieliniowe o dużej intensywności.

Zidentyfikowane problemy

Pierwotny system dystrybucji energii niskiego napięcia w zakładzie był wyposażony wyłącznie w standardowe baterie kondensatorów kompensujących moc bierną i nie posiadał urządzeń łagodzących harmoniczne. Długoterminowa eksploatacja skutkowała różnymi problemami z jakością energii, które często zakłócały ciągłą produkcję, tworząc pilną potrzebę instalacji aktywnych filtrów mocy (APF) w celu kompleksowego łagodzenia skutków.

Poważne zniekształcenia harmoniczne: Przeprowadzone na miejscu testy jakości zasilania wykazały całkowite zniekształcenie harmoniczne prądu (THDi) wynoszące 27,6% po stronie niskiego napięcia, z dominującymi charakterystycznymi harmonicznymi 5., 7., 11. i 13. rzędu – poziomami znacznie przekraczającymi dopuszczalne limity.

Częste awarie baterii kondensatorów: Kondensatory kompensujące moc bierną często ulegały wybrzuszeniom, przebiciom dielektrycznym i wyłączaniu, co uniemożliwiało im prawidłowe przełączanie; wynikający z tego niski współczynnik mocy stwarzał ryzyko kar finansowych na podstawie opłat za dostosowanie współczynnika mocy.

Poważne przegrzanie sprzętu: Zaobserwowano nieprawidłowy wzrost temperatury w szynach zbiorczych niskiego napięcia, kablach zasilających i transformatorach, przyspieszając starzenie się izolacji kabli i stwarzając zagrożenie pożarowe.

Niestabilne systemy automatyki: sterowniki PLC, oprzyrządowanie i sprzęt do monitorowania online są narażone na zakłócenia harmoniczne, co prowadzi do wahań danych i nieprawidłowych odczytów, co czasami powoduje fałszywe wyzwalanie blokad procesowych.

Niepożądane wyzwalanie szaf rozdzielczych: Harmoniczne powodowały nadmierną składową zerową i prądy odkształcone, co prowadziło do częstego niepożądanego wyzwalania wyłączników niskiego napięcia i urządzeń zabezpieczających przed upływem prądu, zakłócając w ten sposób ciągłe oczyszczanie ścieków.

Rozwiązanie

Na podstawie charakterystyki obciążenia i danych z testów harmonicznych zainstalowano szafę aktywnego filtrowania 300 APF w scentralizowanej konfiguracji równoległej na głównej szynie zbiorczej 0,4 kV w rozdzielni niskiego napięcia. Ta konfiguracja wykorzystuje połączenie równoległe w celu dynamicznego łagodzenia harmonicznych we wszystkich zakresach częstotliwości, zapewniając jednocześnie dynamiczną kompensację mocy biernej i tłumienie rezonansu sieci. Dane techniczne sprzętu:

Model: Aktywny filtr mocy niskiego napięcia (APF-300A/380V)

Miejsce instalacji: główna rozdzielnia niskiego napięcia 0,4 kV

Metoda kompensacji: Równoległe aktywne łagodzenie w czasie rzeczywistym

Zakres łagodzenia: harmoniczne o pełnym spektrum (rzędy od 2 do 50); jednoczesna redukcja harmonicznych i dynamiczna kompensacja mocy biernej

Czas reakcji: ≤5ms; kompatybilny z dynamicznie zmieniającymi się obciążeniami z wentylatorów i pomp z napędem o zmiennej częstotliwości (VFD).

Zgodność harmoniczna: Systemowe THDi zmniejszone z 27,6% do poniżej 8%

Wyniki

Pełne rozwiązanie awarii szafy kondensatorów: Wyeliminowane zakłócenia rezonansu harmonicznego; kondensatory nie wybrzuszają się ani nie wyłączają; układ kompensacji mocy biernej działa stabilnie.

Znaczące ograniczenie wzrostu temperatury sprzętu: Znacznie poprawiono problemy z ogrzewaniem transformatorów, szyn zbiorczych i kabli; wyeliminowane ryzyko długotrwałej degradacji w wysokiej temperaturze; przedłużył żywotność urządzeń dystrybucji energii.

Stabilny system sterowania automatyką: Całkowicie wyeliminowane zakłócenia harmoniczne; dane ze sterowników PLC, czujników i instrumentów monitorujących online pozostały stabilne, bez nieregularnych wahań i fałszywych wyłączeń blokujących.

Większa niezawodność zasilania: Całkowicie rozwiązane problemy z uciążliwym wyzwalaniem przełączników niskiego napięcia; zapewniono ciągłą, stabilną, całodobową pracę procesu oczyszczania ścieków; zapobiegł przestojom w produkcji.
