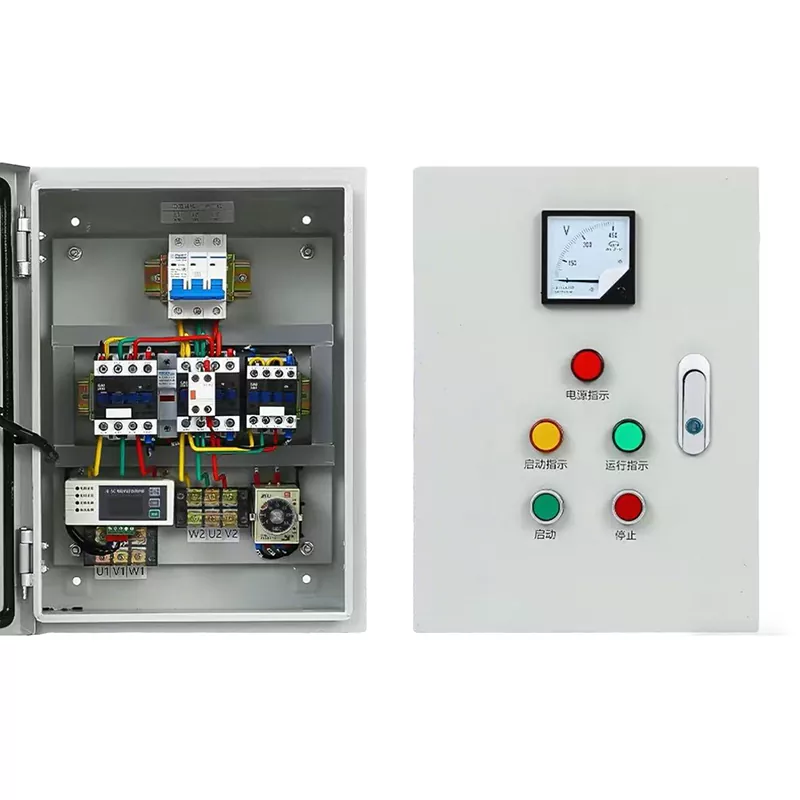

Szafka sterownicza rozrusznika gwiazda-trójkąt

Szafka sterownicza rozrusznika elektrycznego gwiazda-trójkąt firmy Junray to ekonomiczne rozwiązanie rozruchowe o obniżonym napięciu, zaprojektowane specjalnie do silników dużej mocy, które nie wymagają regulacji prędkości. Wykorzystując technologię rozruchu gwiazda-trójkąt, zmniejsza prąd rozruchowy do jednej trzeciej poziomów rozruchu bezpośredniego, skutecznie eliminując spadki napięcia sieciowego, wstrząsy mechaniczne i uszkodzenia sprzętu spowodowane nadmiernym prądem rozruchowym. Dzięki prostej i solidnej konstrukcji oferuje znacznie wyższą niezawodność i niższą awaryjność w porównaniu do przetwornic częstotliwości, a jednocześnie kosztuje około 60% mniej. Zakres mocy znamionowej od 15 kW do 315 kW z ochroną IP40, umożliwiający montaż zarówno na podłodze, jak i na ścianie. Nadaje się do zastosowań wymagających dużej mocy, takich jak pompy wodne, wentylatory, sprężarki powietrza i przenośniki taśmowe w zastosowaniach przemysłowych, komunalnych i komercyjnych, gdzie krytyczny jest płynny rozruch i ochrona sprzętu.

Opracowany specjalnie do silników o dużej mocy

Wiele przedsiębiorstw korzystających z silników dużej mocy napotyka dwa podstawowe problemy: po pierwsze, gdy silnik jest uruchamiany bezpośrednio, prąd rozruchowy jest zbyt duży, co nie tylko silnie wpływa na sieć energetyczną i wpływa na normalną pracę innych urządzeń, ale także łatwo uszkadza silnik, powodując uszkodzenie sprzętu i przestoje w produkcji; Po drugie, aby rozwiązać problem prądu rozruchowego, zastosowanie szafy sterowniczej do konwersji częstotliwości jest zbyt drogie. W przypadku scenariuszy, które nie wymagają regulacji prędkości, a jedynie wymagają zmniejszenia prądu rozruchowego, koszt jest wyjątkowo niski, co skutkuje marnotrawstwem kosztów.

Szafka sterownicza rozrusznika gwiazda-trójkąt została precyzyjnie zaprojektowana, aby rozwiązać ten problem. Został opracowany specjalnie dla silników dużej mocy, bez potrzeby stosowania skomplikowanych konstrukcji, może osiągnąć efektywny rozruch z redukcją napięcia, równoważąc praktyczność i ekonomię oraz doskonale spełnia potrzeby rozruchowe różnych silników dużej mocy, które nie wymagają regulacji prędkości.

Specyfikacje techniczne

Podstawowa zaleta

Zmniejsz napięcie podczas uruchamiania, aby chronić sieć energetyczną i zwiększyć trwałość silnika

Podczas uruchamiania przyjmuje się metodę połączenia gwiazda-trójkąt, która może precyzyjnie zmniejszyć prąd rozruchowy do 1/3 bezpośredniego prądu rozruchowego. Eliminuje to całkowicie wpływ dużych prądów na sieć energetyczną, pozwala uniknąć wahań napięcia w sieci wpływających na inne urządzenia i skutecznie zapobiega spaleniu silnika z powodu nadmiernego prądu rozruchowego, wydłużając w ten sposób żywotność silnika, zmniejszając koszty wymiany sprzętu i rozwiązując podstawowe problemy związane z uruchamianiem silników dużej mocy.

Ekonomiczny wybór

W porównaniu do szafy sterowniczej o zmiennej częstotliwości, cena szafy sterującej rozrusznikiem gwiazda-trójkąt została bezpośrednio obniżona o 60%. Nie ma potrzeby wydawania dużej ilości pieniędzy na skomplikowany sprzęt o zmiennej częstotliwości. W scenariuszach, w których regulacja prędkości nie jest wymagana i należy jedynie zmniejszyć prąd rozruchowy, może w pełni spełnić wymagania użytkowania, znacznie zmniejszając koszty zaopatrzenia przedsiębiorstwa i zmniejszając późniejsze inwestycje w obsługę i konserwację. Jego wydajność kosztowa jest znacznie lepsza od podobnych produktów.

Prosta i stabilna konstrukcja

Porzucając skomplikowany moduł konwersji częstotliwości, przyjmując prostą i praktyczną konstrukcję konstrukcyjną, podczas pracy jest on bardziej stabilny, przy wyjątkowo niskiej awaryjności. Szczególnie nadaje się do scenariuszy ze stabilnymi obciążeniami i rzadko wymagającymi konserwacji sprzętu. Brak konieczności częstych przestojów w celu konserwacji, co pozwala ograniczyć przerwy w produkcji spowodowane awariami sprzętu i poprawić wydajność produkcji.

Liczne zabezpieczenia

Zintegrowany z funkcjami zabezpieczającymi przed przeciążeniem, przetężeniem, przepięciem i zbyt niskim napięciem, może monitorować stan pracy silnika w czasie rzeczywistym. Gdy silnik wykaże jakiekolwiek nieprawidłowości, urządzenie zostanie automatycznie wyłączone, skutecznie chroniąc silnik i powiązany sprzęt, zapobiegając uszkodzeniu sprzętu, unikając potencjalnych zagrożeń bezpieczeństwa i strat ekonomicznych spowodowanych awarią sprzętu oraz zapewniając bardziej niezawodne działanie.

Instalacja jest wygodna i wydajna.

Proces instalacji jest prosty. Żaden profesjonalny technik nie musi spędzać dużo czasu na debugowaniu. Można go szybko ukończyć i nadaje się do różnych szybko rozwijających się projektów inżynieryjnych. Skraca czas montażu i pozwala na jak najszybsze oddanie sprzętu do użytku, poprawiając tym samym efektywność realizacji projektu.

Szczegółowy demontaż komponentów

W naszej szafce sterowniczej rozrusznika gwiazda-trójkąt przywiązujemy dużą wagę do każdego szczegółu. Od podstawowych komponentów po proces okablowania, ściśle przestrzega standardów branżowych. Dzięki produktom wysokiej jakości eliminuje obawy dotyczące zakupów i zapewnia długoterminową stabilną pracę. Wyposażony jest w dedykowany moduł startowy gwiazda-trójkąt. Podstawowe komponenty są doskonałej jakości i mogą precyzyjnie osiągnąć początek redukcji napięcia, skutecznie zmniejszając prąd rozruchowy. Posiada również wiele elementów zabezpieczających, aby w pełni chronić bezpieczeństwo pracy silnika i zapobiegać wszelkim nietypowym sytuacjom. Precyzyjny przekaźnik czasowy może automatycznie przełączać się między trybem startu w kształcie gwiazdy i trójkąta, zapewniając precyzyjne przełączanie i niezawodne działanie, bez konieczności ręcznej obsługi. Specjalna konstrukcja odprowadzania ciepła i wentylacji szybko usuwa ciepło powstające podczas pracy sprzętu, zapobiegając starzeniu się komponentów na skutek przegrzania i wydłużając żywotność sprzętu. Standardowy proces okablowania zapewnia separację linii zasilających i sygnałowych, z okablowaniem prostym i pionowym, wyraźnym oznaczeniem zacisków, co ułatwia późniejszą konserwację, a także jest zgodny z normami bezpieczeństwa, umożliwiając płynną akceptację projektu.

Obejmuje różne wymagania dotyczące rozruchu silników o dużej mocy

Szafka sterownicza rozrusznika gwiazda-trójkąt, charakteryzująca się doskonałą wydajnością i elastycznymi możliwościami adaptacji, jest szeroko stosowana w różnych scenariuszach silników dużej mocy, które nie wymagają regulacji prędkości, dokładnie dopasowując się do wymagań rozruchowych różnych gałęzi przemysłu.

W scenariuszu pompy wodnej o dużej mocy nadaje się do różnych pomp wodociągowych o dużej mocy, osiągając płynny rozruch z redukcją ciśnienia i unikając uszkodzenia pompy z powodu nadmiernego prądu rozruchowego;

W scenariuszu wentylatorów dużej mocy może być stosowany do uruchamiania różnych wentylatorów dużej mocy, zmniejszając prąd rozruchowy i zapewniając stabilną pracę wentylatora;

W scenariuszu sprężarki powietrza o dużej mocy nadaje się do uruchamiania sprężarek powietrza, biorąc pod uwagę zarówno płynność rozruchu, jak i ochronę sprzętu;

W scenariuszu z przenośnikiem taśmowym o dużej mocy pomaga to w płynnym uruchomieniu taśmy przenośnika, zmniejszając zużycie sprzętu i poprawiając wydajność transportu;

Jednocześnie jest również kompatybilny z innymi różnymi silnikami dużej mocy, które nie wymagają regulacji prędkości, czy to w produkcji przemysłowej, inżynierii komunalnej, czy w różnych zakładach przetwórczych, można go dostosować.

Przegląd projektu modernizacji

Profil projektu

Projekt obejmuje modernizację instalacji elektrycznej pomp przeciwpożarowych w kompleksie handlowym. W skład instalacji wchodzi główna przeciwpożarowa pompa tryskaczowa o mocy 30kW oraz zespół pompowy stabilizujący ciśnienie. System, sklasyfikowany jako awaryjne obciążenie przeciwpożarowe klasy I, wymaga wysokich standardów w zakresie stabilności rozruchu, minimalnego wpływu na sieć i niezawodności sprzętu.

W oryginalnym sprzęcie zastosowano metodę rozruchu bezpośredniego (DOL). Ogromny prąd rozruchowy podczas uruchamiania często powodował spadki napięcia, migotanie oświetlenia i chwilowe przeciążenia wyłączników znajdujących się wcześniej. Co więcej, udar rozruchowy groził uszkodzeniem konstrukcji mechanicznej pompy i skróceniem żywotności silnika. Aby zmniejszyć prąd rozruchowy, zapewnić płynny rozruch i chronić zarówno sieć energetyczną, jak i sprzęt przeciwpożarowy, system został zmodernizowany do szaf sterowniczych rozruchu o obniżonym napięciu gwiazda-trójkąt (Y/Δ), spełniając w ten sposób wymagania przepisów bezpieczeństwa przeciwpożarowego dotyczące rozruchu o niskim uderzeniu.

Problemy przed modernizacją

Nadmierny rozruchowy prąd rozruchowy: Prąd rozruchowy DOL osiągnął 6–7 razy wartość prądu znamionowego, często powodując wahania napięcia sieciowego i chwilowe przerwy w zasilaniu urządzeń znajdujących się na miejscu.

Uszkodzenia mechaniczne w wyniku udaru: Nadmierny chwilowy moment obrotowy podczas „twardych” rozruchów przy pełnym napięciu, narażający sprzęgła i łożyska pomp na powtarzające się naprężenia, co skutkuje wysokim wskaźnikiem awaryjności, hałasem i wibracjami.

Wyzwolenie wyłącznika poprzedzającego: Wysokie prądy rozruchowe powodowały natychmiastowe przeciążenia wyłączników dopływowych, co prowadziło do sporadycznych irytujących wyłączeń i ryzyka nieprawidłowego zadziałania sprzętu przeciwpożarowego.

Niezgodność z normami bezpieczeństwa pożarowego: Rozruch bezpośredni jest surowo zabroniony w przypadku pomp pożarniczych dużej mocy; rozruch przy obniżonym napięciu jest obowiązkowy. Oryginalna metoda rozruchu nie spełniła kryteriów akceptacji.

Niezdolność do obsługi częstych cykli start-stop: Rozruch DOL wiąże się z dużymi stratami cieplnymi, co czyni go nieodpowiednim do częstych operacji start-stop wymaganych podczas odbioru systemu przeciwpożarowego i testowania połączeń.

Plan konfiguracji sprzętu

W oparciu o specyfikację silnika pompy pożarniczej o mocy 30 kW i przepisy elektryczne przeciwpożarowe zainstalowano dedykowane szafy sterujące rozruchem obniżonym napięciem Star-Delta. Szafy te umożliwiają rozruch przy obniżonym napięciu w konfiguracji gwiazdy, po którym następuje automatyczne, opóźnione w czasie przełączenie na pracę przy pełnym napięciu Delta. Wyposażone są w zabezpieczenia przed przeciążeniem, utratą fazy, zwarciami i problemami termicznymi, a także umożliwiają lokalną i zdalną kontrolę połączeń. Podstawowe specyfikacje sprzętu

Kontrolowane obciążenie: trójfazowy silnik pompy tryskaczowej o mocy 30 kW

Metoda rozruchu: Start przy obniżonym napięciu w gwiazdę (Y) → Przełącznik z opóźnieniem czasowym w trójkąt (Δ) dla pracy znamionowej

Prąd rozruchowy: Zmniejszony do jednej trzeciej prądu rozruchowego w trybie bezpośrednim; znacząco minimalizuje wpływ na sieć

Elementy sterujące: Stycznik główny, stycznik punktu zerowego, stycznik pracy, przekaźnik zwłoczny, zabezpieczenie przed przeciążeniem termicznym

Czas przełączania: Inteligentne 7-sekundowe opóźnienie przełączania; zoptymalizowany pod kątem płynnego uruchamiania pompy bez obciążenia

Funkcje sterujące: Lokalny start ręczny, zdalny start poprzez połączenie alarmu pożarowego, informacja zwrotna o działaniu, alarm awarii

Funkcje zabezpieczające: zabezpieczenie przed utratą fazy, zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem termicznym

Najważniejsze momenty modernizacji

Znaczące zmniejszenie wpływu rozruchu: Rozruch o obniżonym napięciu gwiazda-trójkąt ogranicza prąd rozruchowy do rozsądnego zakresu, skutecznie eliminując spadki napięcia i wahania sieci.

Niezwykle płynny rozruch: Miękki rozruch eliminuje ostre wstrząsy mechaniczne; znacznie zmniejsza wpływ uderzenia wodnego na pompy, silniki i rurociągi, wydłużając w ten sposób żywotność sprzętu.

Solidna i niezawodna logika zabezpieczeń: wiele warstw zabezpieczeń elektrycznych dokładnie wykrywa utratę fazy, przeciążenie i awarie związane z blokadą wirnika, uruchamiając w odpowiednim czasie wyłączenia i alarmy, aby zapewnić gotowość sprzętu do pracy.

Obsługa połączenia systemu przeciwpożarowego: integruje się z centralą sygnalizacji pożaru, umożliwiając automatyczne uruchamianie podczas pożaru, zdalne uruchamianie/zatrzymywanie oraz przesyłanie informacji o stanie, w pełni spełniając standardy bezpieczeństwa pożarowego.

Dojrzała konstrukcja i niski wskaźnik awaryjności: Obwód sterujący gwiazda-trójkąt jest prosty, stabilny, łatwy w utrzymaniu i wysoce odporny na zakłócenia — idealny do sprzętu przeciwpożarowego, który pozostaje w stanie gotowości przez długi czas, ale musi natychmiast włączyć się w razie potrzeby.

Wyniki operacyjne po modernizacji

Stabilna praca sieci: prąd rozruchowy jest drastycznie zmniejszony; w obiekcie nie występują wahania napięcia ani migotanie światła, a wyłączniki znajdujące się przed nim nie wyłączają się z powodu chwilowych przeciążeń.

Płynny rozruch bez wstrząsów: Silnik i pompa uruchamiają się płynnie, przy znacznie zmniejszonych wibracjach i hałasie; ryzyko związane z uderzeniem hydraulicznym rurociągu zostało całkowicie wyeliminowane.

Precyzyjna i niezawodna ochrona: wiele przebiegów testowych i testów połączeń przebiegło pomyślnie, bez fałszywych alarmów i niezamierzonych operacji; 100% integralności operacyjnej sprzętu.

Pomyślna akceptacja bezpieczeństwa pożarowego: Metoda uruchamiania, logika sterowania i funkcje połączeń są w pełni zgodne z przepisami dotyczącymi projektowania elektrycznego systemów bezpieczeństwa przeciwpożarowego i przechodzą kontrolę końcową.

Obniżone koszty eksploatacji i utrzymania: wskaźniki awaryjności sprzętu znacznie spadły; eliminuje konieczność częstych napraw czy wymian części mechanicznych, zapewniając stabilną i niezawodną pracę przez długi czas. Podsumowanie sprawy

Szafa sterownicza rozruchu obniżonego napięcia Star-Delta stanowi najpowszechniej stosowane i dojrzałe rozwiązanie rozruchowe dla urządzeń dużej mocy — takich jak pompy wodne, wentylatory, silniki przemysłowe i systemy przeciwpożarowe — w zakresie od 30 kW do 132 kW. Charakteryzuje się prostą konstrukcją, dużą stabilnością, niską awaryjnością i doskonałą opłacalnością, skutecznie łagodzi przepięcia rozruchowe silników oraz chroni zarówno sieć energetyczną, jak i urządzenia mechaniczne. Zgodny z normami bezpieczeństwa przeciwpożarowego i elektryki przemysłowej, służy jako standardowe urządzenie sterujące w budynkach cywilnych, projektach komunalnych i przemysłowych systemach elektroenergetycznych.
