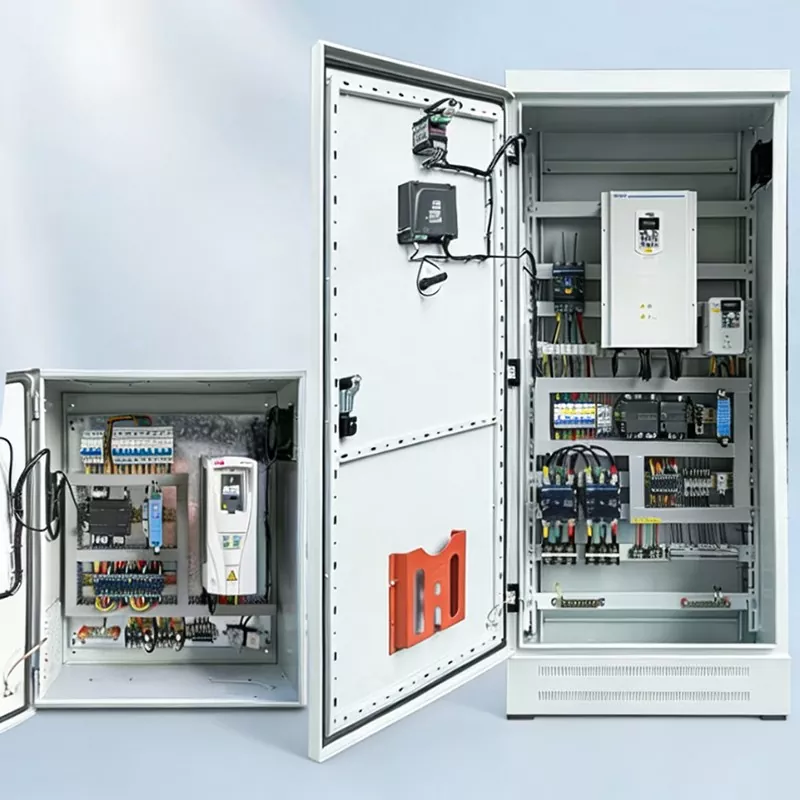

Szafka sterownicza o zmiennej częstotliwości

Szafka sterująca elektryczną zmienną częstotliwością Junray to inteligentne rozwiązanie do sterowania prędkością silnika, zaprojektowane specjalnie do zastosowań przemysłowych i komunalnych wymagających precyzyjnej regulacji przepływu, ciśnienia lub prędkości. Automatycznie dostosowując prędkość silnika do rzeczywistych warunków obciążenia, zapewnia oszczędność energii od 30% do 50% w porównaniu do pracy ze stałą częstotliwością. Funkcje obejmują bezstopniową regulację prędkości w zakresie 0–50 Hz, automatyczne sterowanie PID w pętli zamkniętej dla stałego ciśnienia lub stałego przepływu, łagodny start/stop eliminujący wstrząsy mechaniczne i uderzenia wodne, przełączane tryby VFD/podtrzymania częstotliwości sieciowej oraz kompleksowe zabezpieczenia przed przeciążeniem, przetężeniem, przepięciem i podnapięciem. Nadaje się do pomp wodnych, wentylatorów, sprężarek powietrza, przenośników i różnych silników przemysłowych w zakładach produkcyjnych, oczyszczalniach ścieków, systemach HVAC i automatyce budynków. Zakres mocy znamionowej od 0,75 kW do 500 kW przy stopniu ochrony IP40, umożliwia montaż zarówno na podłodze, jak i na ścianie. Zaprojektowane do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu w wymagających środowiskach przemysłowych.

Podstawowe zalety szafy sterującej o zmiennej częstotliwości

Inteligentna kontrola prędkości: Może automatycznie regulować prędkość silnika w zależności od zmian obciążenia. Na przykład w przypadku pomp wodnych, gdy zużycie wody jest niskie, prędkość zostanie automatycznie zmniejszona, aby uniknąć ciągłej pracy przy pełnym obciążeniu, doskonale dostosowując się do wahań obciążenia.

Oszczędność energii i redukcja kosztów: W porównaniu z pracą przy stałej częstotliwości, można zaoszczędzić 30% -50% kosztów energii elektrycznej. W przypadku sprzętu takiego jak pompy wodne i wentylatory, które działają nieprzerwanie, w ciągu roku można zaoszczędzić kilka tysięcy, a nawet dziesiątki tysięcy dolarów na kosztach energii elektrycznej. Długoterminowe korzyści są niezwykle wysokie.

Soft Start: Funkcja ochrony silnika podczas miękkiego startu. Podczas rozruchu prąd narasta stopniowo, bez dużego prądu rozruchowego o stałej częstotliwości, który nie uszkodzi silnika ani nie wpłynie na sieć energetyczną, znacznie wydłużając żywotność silnika.

Wielokrotna ochrona: Stabilne i niezawodne zabezpieczenie przed przeciążeniem, przetężeniem, przepięciem i podnapięciem. W przypadku awarii silnika może się on automatycznie zatrzymać, chroniąc silnik i moduł konwersji częstotliwości, zapobiegając uszkodzeniu sprzętu oraz zapewniając stabilność i niezawodność.

Zdalne sterowanie: Inteligentne monitorowanie obsługuje zdalne sterowanie i inteligentne monitorowanie. Może zdalnie regulować prędkość, przeglądać dane operacyjne i unikać operacji na miejscu, dzięki czemu zarządzanie jest wygodniejsze.

Specyfikacje techniczne

Szczegółowy pokaz rzemiosła

1. Moduł zmiennej częstotliwości: Wysokiej jakości moduł zmiennej częstotliwości, z precyzyjną kontrolą prędkości i stabilną pracą;

2. Funkcja miękkiego startu: miękki start, zmniejszający prąd rozruchowy i chroniący silnik;

3. Wiele zabezpieczeń: zabezpieczenia przed przeciążeniem, przetężeniem, przepięciem i zbyt niskim napięciem, zapewniające stabilność i niezawodność;

4. Projekt odprowadzania ciepła i wentylacji: Szafa sterownicza o zmiennej częstotliwości jest wyposażona w dedykowane kanały rozpraszania ciepła, które mogą szybko usunąć ciepło robocze i zapewnić stabilną pracę modułu o zmiennej częstotliwości;

5. Standardowy proces okablowania: Oddzielenie linii zasilających i sygnałowych, okablowanie poziome i pionowe, ułatwiające konserwację oraz zapewniające bezpieczeństwo i standaryzację.

Scenariusze zastosowań

Szafka sterownicza o zmiennej częstotliwości ma szerokie zastosowanie i może być używana w różnych scenariuszach:

Sterowanie pompą wodną: Regulacja prędkości ze zmienną częstotliwością dla pomp wodociągowych i pomp ściekowych, zapewniająca oszczędność energii i redukcję zużycia;

Sterowanie wentylatorami: Regulacja prędkości wentylatorów i wentylatorów ze zmienną częstotliwością, co pozwala na oszczędność energii i redukcję zużycia;

Sprężarka powietrza: Sterowanie zmienną częstotliwością sprężarek powietrza, pozwalające na oszczędność energii i redukcję zużycia;

Przenośnik taśmowy: Regulacja prędkości przenośników ze zmienną częstotliwością, regulacja prędkości;

Inne silniki przemysłowe: Różne silniki przemysłowe wymagające regulacji prędkości.

Przegląd projektu modernizacji

I. Profil projektu

Projekt dotyczy energooszczędnej modernizacji wielkogabarytowej miejskiej oczyszczalni ścieków. Podstawowe wyposażenie obiektu obejmuje dmuchawy Rootsa do napowietrzania, pompy do podnoszenia ścieków i zestawy pomp powrotnych. Pierwotnie wszystkie urządzenia opierały się na metodach rozruchu bezpośredniego lub gwiazda-trójkąt i wykorzystywały dławienie zaworów do regulacji przepływu. Sprzęt działał w sposób ciągły ze stałą, pełną prędkością, co skutkowało znacznymi skokami rozruchu, brakiem możliwości regulacji ciśnienia wody lub przepływu powietrza oraz poważnymi stratami energii. Ponadto system ucierpiał z powodu uderzeń hydraulicznych rurociągu, nadmiernego hałasu i wibracji dmuchawy, wysokiego wskaźnika awaryjności sprzętu oraz znacznych kosztów eksploatacji i konserwacji.

Aby osiągnąć bezstopniową regulację prędkości, stałe ciśnienie i przepływ, dostarczanie energii na żądanie i zmniejszone zużycie energii, w zakładzie przeprowadzono kompleksową modernizację dmuchaw i pomp dużej mocy. Na całej płycie zainstalowano inteligentne szafy sterownicze z napędami o zmiennej częstotliwości (VFD), połączone z centralnym systemem sterowania PLC w celu automatycznej regulacji prędkości, zapewniając w ten sposób inteligentną, energooszczędną i stabilną pracę instalacji.

II. Problemy sprzed modernizacji

Nadmierne straty energii: Praca ze stałą prędkością przy częstotliwości sieci oznaczała, że ​​sprzęt pracował przy pełnym obciążeniu niezależnie od rzeczywistej jakości i objętości wody, co prowadziło do dużych strat energii w okresach niskiego obciążenia.

Wysoki prąd udarowy rozruchu: Rozruch gwiazda-trójkąt spowodował wstrząs mechaniczny, często skutkujący wahaniami napięcia sieciowego, uszkodzeniami mechanicznymi i przedwczesną awarią łożysk i sprzęgieł.

Słaba precyzja regulacji procesu: przepływ powietrza i ciśnienie wody były regulowane poprzez ręczne dławienie zaworów, co skutkowało opóźnieniem i niską dokładnością; spowodowało to niestabilny poziom rozpuszczonego tlenu w zbiornikach biochemicznych i nierówną wydajność oczyszczania ścieków.

Poważne uderzenia wodne, wibracje i hałas: Gwałtowne uruchamianie i wyłączanie przy częstotliwości linii spowodowało znaczące skutki uderzenia wodnego, prowadzące do poluzowania lub nieszczelności rurociągów, podczas gdy wibracje i hałas dmuchawy przekraczały dopuszczalne limity.

Krótka żywotność sprzętu i częsta konserwacja: Długotrwała praca z dużą prędkością, powodująca przyspieszone zużycie silników, korpusów pomp i dmuchaw w wyniku wstrząsów mechanicznych, co skutkuje wysokimi rocznymi kosztami napraw i wymiany oraz przerwami w produkcji z powodu przestojów.

III. Plan konfiguracji sprzętu

W oparciu o charakterystykę obciążenia dmuchaw i pomp instalacji oraz wymagania dotyczące oszczędzania energii, na miejscu zainstalowano niestandardowe inteligentne szafy sterownicze VFD. Szafy te obsługują konfiguracje sterowania „jeden do jednego” i „jeden do wielu” i są wyposażone w automatyczną regulację stałego ciśnienia/przepływu opartą na PID, integrację z centralnym systemem sterowania oraz płynne przełączanie pomiędzy pracą z częstotliwością sieciową a pracą ze zmienną częstotliwością, zapewniając przydatność do ciągłych operacji procesowych przez 24 godziny. Podstawowe specyfikacje sprzętu

Typ urządzenia: Inteligentna szafa sterownicza niskonapięciowa o zmiennej częstotliwości (dedykowana do wentylatorów/pomp)

Zgodny system: trójfazowy system dystrybucji prądu przemiennego niskiego napięcia 380 V

Moc sterująca: 15 kW–75 kW (stopniowe dopasowanie do różnych zestawów pomp i wyposażenia wentylatorów)

Metoda kontroli prędkości: bezstopniowa płynna regulacja prędkości 0–50 Hz; inteligentna automatyczna regulacja PID w zamkniętej pętli

Tryby pracy: Możliwość przełączania pomiędzy trybem automatycznym VFD, ręcznym VFD i trybem rezerwowym częstotliwości sieciowej (bypass)

Funkcje blokujące: Obsługuje komunikację centralnego sterowania PLC, zdalną komunikację sieciową RS-485, przesyłanie danych i automatyczny start/stop

Funkcje zabezpieczające: ochrona przed przepięciem, podnapięciem, przetężeniem, przeciążeniem, utratą fazy, przegrzaniem, zwarciem i przeciągnięciem

Funkcje pomocnicze: Łagodny start/stop (bez wstrząsów), rejestracja błędów, sprzężenie zwrotne alarmów i awaryjne przełączanie częstotliwości sieciowej

IV. Najważniejsze momenty modernizacji

Sterowanie prędkością na podstawie zapotrzebowania w celu uzyskania maksymalnej efektywności energetycznej: Automatycznie dostosowuje prędkość obrotową w oparciu o natężenie przepływu wpływającego i dane dotyczące rozpuszczonego tlenu w zbiornikach biochemicznych; działa przy niskich częstotliwościach w okresach niskiego obciążenia, eliminując straty energii związane ze stałą pracą przy pełnej prędkości i częstotliwości sieciowej.

Miękki start bez wstrząsów: Płynne przyspieszanie od 0 Hz bez prądu rozruchowego; eliminuje wahania sieci, wstrząsy mechaniczne i uderzenia wodne rurociągów, chroniąc w ten sposób silniki i infrastrukturę rurociągów.

Precyzyjna i stabilna kontrola procesu: regulacja PID w pętli zamkniętej zapewnia stabilne ciśnienie i przepływ; utrzymuje stały przepływ powietrza i ciśnienie wody, stabilizuje warunki biochemicznego oczyszczania oraz znacząco poprawia stopień zgodności oczyszczanych ścieków.

Rezerwowy tryb pracy w dwóch trybach (sieć/VFD): Przełączenie jednym dotknięciem na pracę na częstotliwości sieciowej w przypadku awarii VFD zapobiega przestojom i zapewnia ciągłą pracę oczyszczalni ścieków.

Inteligentna zdalna obsługa i konserwacja: integruje się z centralnym systemem sterowania zakładu w celu monitorowania parametrów operacyjnych w czasie rzeczywistym i powiadamiania o usterkach; zmniejsza potrzebę ręcznych inspekcji i umożliwia bezzałogowe, inteligentne zarządzanie.

V. Wyniki operacyjne po modernizacji

Znaczące oszczędności energii: Sprzęt automatycznie zmniejsza częstotliwość w zależności od obciążenia, osiągając ogólny wskaźnik oszczędności energii elektrycznej na poziomie 30–40% i znacznie obniżając miesięczne koszty energii elektrycznej produkcyjnej.

Wydłużona żywotność sprzętu: Bezwstrząsowy, miękki start/stop i płynna praca przy niskich prędkościach znacznie zmniejszają zużycie silników, łożysk i sieci rurociągów, zmniejszając wskaźnik awaryjności sprzętu o ponad 80%. Stabilna wydajność procesu i zgodność: Ciśnienie wody i przepływ powietrza pozostają stałe i kontrolowane, co zwiększa stabilność procesów oczyszczania ścieków i zapewnia, że ​​jakość ścieków stale spełnia standardy, unikając jednocześnie ryzyka związanego z wahaniami procesu.

Zwiększona stabilność sieci energetycznej: Eliminuje wysokoprądowe przepięcia rozruchowe; zapewnia stabilne napięcie szyn zbiorczych bez chwilowych spadków napięcia lub uciążliwego wyłączania wyłączników poprzedzających.

Znacząco obniżone koszty eksploatacji i utrzymania: charakteryzuje się niskim wskaźnikiem awaryjności sprzętu i minimalnym zużyciem, co eliminuje potrzebę częstej konserwacji; Funkcje zdalnego monitorowania i wczesnego ostrzegania drastycznie zmniejszają obciążenie pracą ręczną związaną z obsługą i konserwacją.

VI. Podsumowanie sprawy

Szafy sterownicze o zmiennej częstotliwości stanowią optymalne, energooszczędne rozwiązanie sterujące do zastosowań takich jak pompy wodne, wentylatory, centralne systemy klimatyzacji, przemysłowe linie montażowe, zaopatrzenie w wodę pod stałym ciśnieniem i oczyszczanie ścieków. W porównaniu z metodami gwiazda-trójkąt lub miękkim startem oferują kluczowe zalety, w tym bezstopniową regulację prędkości, precyzyjną kontrolę procesu, znaczne oszczędności energii, bezwstrząsowy miękki rozruch i zatrzymanie oraz inteligentną integrację systemu. Nie tylko eliminują zagrożenia bezpieczeństwa związane z uruchamianiem urządzeń, ale także optymalizują procesy produkcyjne i zmniejszają koszty energii elektrycznej, co czyni je standardowym, niezbędnym elementem modernizacji energooszczędnych w sektorach przemysłowym i komunalnym.
