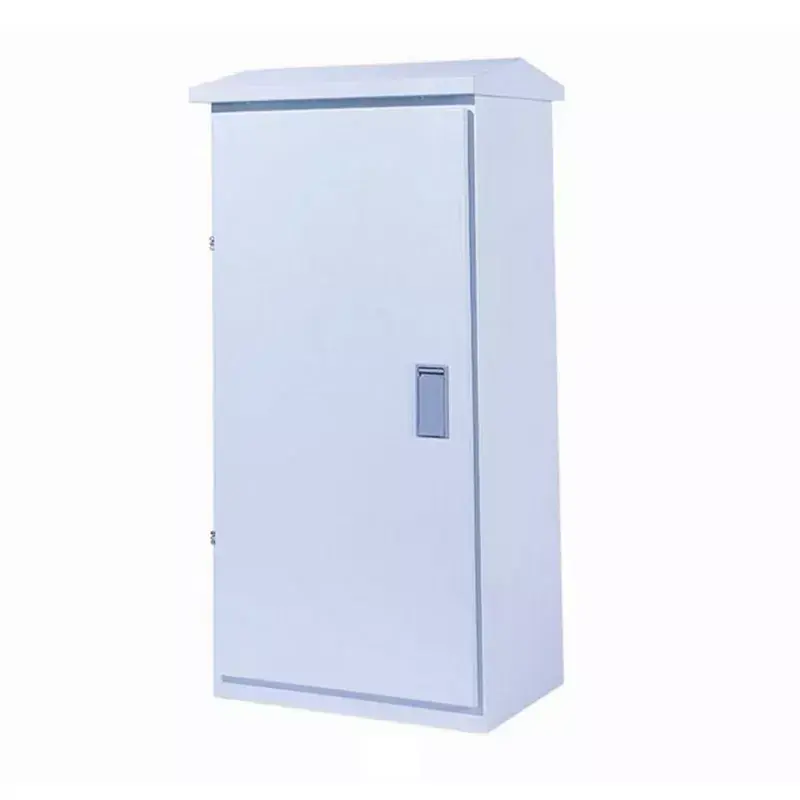

Zewnętrzna wodoodporna szafka zasilająca XL-21

Zewnętrzne pompy mocy, wentylatory, kruszarki i inny sprzęt energetyczny, bezpieczeństwo dystrybucji energii bezpośrednio wpływa na postęp produkcji. Jednak zwykłe wewnętrzne szafy zasilające po prostu nie są w stanie przystosować się do środowiska zewnętrznego - umieszczone na świeżym powietrzu w krótkim czasie zamoczą się i zardzewieją. Erozja spowodowana wiatrem i deszczem spowoduje również uszkodzenie wewnętrznych elementów, czyniąc je niezdolnymi do wytrzymania obwodów mocy o dużym natężeniu prądu. Częste awarie i przestoje nie tylko zwiększają koszty konserwacji, ale także opóźniają harmonogram budowy. Zewnętrzna wodoodporna szafa zasilająca XL-21 została specjalnie zaprojektowana do zasilania na zewnątrz, rozwiązując te problemy i zapewniając gwarancję stabilnej i bezpiecznej dystrybucji energii dla zewnętrznych urządzeń zasilających.

Specyfikacje techniczne

Wodoodporna konstrukcja IP54

Ściśle przestrzegamy normy ochrony IP54, łącząc pochyły, odporny na deszcz daszek z gumowym paskiem uszczelniającym o dużej gęstości wokół ościeżnicy, tworząc podwójną wodoodporną barierę. Może to skutecznie zapobiegać przedostawaniu się rozprysków wody deszczowej i pary wodnej. Nawet w warunkach zewnętrznych podczas ulewnego deszczu może zapewnić, że wewnętrzne elementy zasilania pozostaną suche i wolne od wody, gwarantując stabilną pracę urządzeń zasilających i spełniając wymagania norm ochrony zewnętrznej.

Wysoka obciążalność prądowa

Zewnętrzna wodoodporna szafa zasilająca XL-21 obsługuje prąd znamionowy w zakresie od 100 A do 630 A. Wyposażony jest w wielkogabarytowe i pogrubione szyny miedziane, charakteryzujące się dużą obciążalnością prądową i niskim wzrostem temperatury. Może z łatwością zapewnić dystrybucję energii dla urządzeń o dużej mocy, takich jak duże pompy wodne na zewnątrz, wentylatory, kruszarki itp., Spełniając wymagania bardzo dużych obwodów mocy i zapewniając długoterminową stabilną pracę sprzętu. Nadaje się do scenariuszy zastosowań wysokoprądowych klasy przemysłowej.

Odporny na uderzenia i trwały

Stosujemy pogrubione blachy stalowe walcowane na zimno lub materiały ze stali nierdzewnej 304 (w razie potrzeby można dokonać wyboru). Szafka posiada dużą wytrzymałość, jest odporna na uderzenia i siłę uderzenia. Nawet w sytuacjach narażonych na wstrząsy i uderzenia, takich jak place budowy czy kopalnie, nie ulegnie on łatwemu odkształceniu ani uszkodzeniu. Jest trwały i trwały, potrafi przez długi czas przystosowywać się do trudnych warunków zewnętrznych, takich jak ekspozycja na słońce i korozja. Spełnia normy antykorozyjne na poziomie C4 i jest odporny na erozję w środowiskach silnie korozyjnych.

Adaptacja lądowania

Przyjmuje standardową konstrukcję podestu i można go umieścić bezpośrednio na podłożu lub platformie zewnętrznej bez konieczności stosowania skomplikowanych procedur instalacyjnych. Jest kompatybilny ze wszystkimi konwencjonalnymi komponentami zasilającymi. Niezależnie od tego, czy chodzi o instalację nowej sceny, czy wymianę starej skrzynki zasilającej na zewnątrz, można ją bezpośrednio dostosować bez konieczności modyfikacji okablowania, co znacznie skraca czas budowy i koszty instalacji.

Szczegółowy projekt

Junray Electrical przywiązuje dużą wagę do skrupulatnego udoskonalania swoich produktów. Od ochrony rdzenia po codzienne użytkowanie, każdy projekt zewnętrznej wodoodpornej szafy zasilającej XL-21 jest dostosowany do wymagań zewnętrznej dystrybucji energii. Dzięki jakości buduje bezpieczną linię obrony. Spadziste, przeciwdeszczowe pokrycie dachowe połączone jest z dedykowanym przeciwdeszczowym okapem, który zapewnia szybki przepływ wody deszczowej i zapobiega przedostawaniu się jej do wnętrza szafy. W pełni uszczelnione paski gumowe o dużej gęstości skutecznie blokują wiatr, parę wodną i kurz, zwiększając wodoodporność i pyłoszczelność. Wielkogabarytowe, grube szyny miedziane zapewniają stabilną transmisję dużych prądów i zmniejszają straty ciepła. Gruba blokada zabezpieczająca przed kradzieżą skutecznie zapobiega kradzieży prądu i złośliwym uszkodzeniom, zapewniając kompleksową ochronę bezpieczeństwa użytkowania energii na zewnątrz, uwzględniając jednocześnie praktyczność i bezpieczeństwo.

Obowiązujące scenariusze

Dzięki doskonałym właściwościom ochronnym, dużej obciążalności prądowej i trwałości, zewnętrzna wodoodporna szafa zasilająca XL-21 ma szerokie zastosowanie w różnych scenariuszach dystrybucji energii na zewnątrz, precyzyjnie dopasowując się do potrzeb różnych gałęzi przemysłu. W scenariuszach zewnętrznych pomp wodnych nadaje się do dystrybucji zasilania zewnętrznych pomp ściekowych, pomp wodociągowych i pomp nawadniających, zapewniając stabilną pracę systemów zaopatrzenia w wodę i nawadniania; w przypadku wentylatorów zewnętrznych nadaje się do dystrybucji mocy wentylatorów zewnętrznych i sprężarek powietrza, zapewniając płynną pracę sprzętu; w scenariuszach zasilania na placach budowy nadaje się do zewnętrznych urządzeń zasilających i tymczasowej dystrybucji energii na placach budowy, charakteryzując się trwałością, łatwością montażu; w scenariuszach dotyczących sprzętu górniczego nadaje się do dystrybucji zasilania kruszarek zewnętrznych i urządzeń przesiewających w kopalniach, chroniąc przed trudnymi warunkami środowiskowymi; w scenariuszach fabrycznych na świeżym powietrzu nadaje się do dystrybucji energii w warsztatach fabrycznych na świeżym powietrzu i otwartych liniach produkcyjnych, zapewniając płynny postęp produkcji.

Często zadawane pytania

P: Czy poziom ochrony IP54 jest w stanie wytrzymać deszczową pogodę?

Odp.: Zewnętrzna wodoodporna szafa zasilająca XL-21 ma stopień ochrony IP54. Może skutecznie zapobiegać przedostawaniu się rozprysków wody deszczowej i pary wodnej. Jest wyposażony w spadzisty dach przeciwdeszczowy i całkowicie uszczelnione gumowe listwy. Nawet jeśli jest narażony na działanie ulewnego deszczu na zewnątrz, może zapewnić, że wewnętrzne elementy nie zostaną zawilgocone ani nasiąknięte wodą, gwarantując normalną pracę urządzeń zasilających i spełniając wymagania norm ochrony zewnętrznej.

P: Jakie opcje są dostępne dla materiału obudowy?

Odp.: Materiał obudowy może być stalą walcowaną na zimno malowaną proszkowo lub stalą nierdzewną 304. Obydwa materiały charakteryzują się odpornością na uderzenia i trwałością. Wśród nich stal nierdzewna 304 ma silniejsze właściwości antykorozyjne i może doskonale dostosować się do trudnych warunków, takich jak kopalnie i plaże. Spełnia również normy antykorozyjne na poziomie C4 i jest odporny na erozję w środowiskach silnie korozyjnych i nie jest podatny na rdzę ani uszkodzenia.

P: Czy podczas wymiany starej skrzynki musimy ponownie okablować?

Odp.: Nie, ten produkt jest kompatybilny ze wszystkimi konwencjonalnymi komponentami zasilającymi i ma wymiary dopasowane do zwykłych zewnętrznych skrzynek zasilających. Niezależnie od tego, czy jest to nowa instalacja, czy wymiana starej skrzynki, może ona być bezpośrednio kompatybilna bez konieczności modyfikowania oryginalnego okablowania. Instalacja jest wygodna i oszczędza czas budowy.

P: Czy można dostosować prąd znamionowy?

Odp.: Tak, zakres prądu znamionowego wynosi od 100 A do 630 A. Dostosowywanie jest obsługiwane. Dostarczamy wielkogabarytowe szyny miedziane o dużej obciążalności prądowej, które doskonale spełniają wymagania dotyczące dystrybucji mocy urządzeń o dużej mocy, takich jak duże pompy wodne i kruszarki zewnętrzne. Nadaje się do scenariuszy zastosowań wysokoprądowych klasy przemysłowej.

Studium przypadku modernizacji

I. Przegląd projektu

Projekt obejmuje upiększenie krajobrazu i renowację miejskiego parku miejskiego. Na terenie obiektu znajdują się odbiorniki dużej mocy — takie jak wielkoformatowe zestawy pomp do fontann muzycznych, oświetlenie krajobrazu, zewnętrzne urządzenia wyciągowe i pompy irygacyjne — a cały sprzęt zasilający jest zainstalowany na zewnątrz w pobliżu jeziora, na obszarach zielonych i na terenach otwartych. Oryginalnym standardowym wewnętrznym szafom zasilającym i prostym obudowom blaszanym brakowało odpowiedniej ochrony przed wnikaniem; nie wytrzymały ekspozycji na deszcz, intensywne światło słoneczne, wysoką wilgotność i żrącą mgłę jeziorną. Częste awarie – w tym przedostawanie się wody, wyzwalanie wyłączników automatycznych spowodowane wilgocią, korozja końcówek i przestoje sprzętu – poważnie zakłócały systemy krajobrazowe parku i stwarzały ryzyko porażenia prądem elektrycznym i pożaru elektrycznego.

Aby zapewnić długoterminową i bezpieczną pracę zewnętrznych urządzeń zasilających o dużej wytrzymałości, wszystkie jednostki zostały wymienione na zewnętrzne szafy rozdzielcze XL-21 odporne na deszcz i korozję. Szafy te obsługują scentralizowaną dystrybucję energii, zabezpieczenia przed przeciążeniami i zwarciami oraz lokalne sterowanie pompami dużej mocy, oświetleniem i urządzeniami małej architektury, gwarantując stabilną pracę systemów krajobrazu parku przez cały rok.

II. Problemy sprzed modernizacji

Niewystarczająca ochrona i częste wnikanie wody podczas deszczu: w standardowych szafach wewnętrznych brakowało osłon przeciwdeszczowych i dwuwarstwowej hydroizolacji; deszcz i mgła przedostały się do obudów, powodując zwarcia wywołane wilgocią oraz zadziałanie wyłączników i styczników.

Silna korozja spowodowana dużą wilgotnością w pobliżu jeziora: Wysoki poziom wilgoci w jeziorze i znaczne dobowe wahania temperatury spowodowały, że standardowe żelazne szafki rdzewieją i szybko się łuszczą; zardzewiałe płyty podstawy odsłoniły elementy elektryczne pod napięciem.

Niezdolność do obsługi dużych obciążeń zewnętrznych: stare, proste szafy miały chaotyczny układ wewnętrzny i słabą obciążalność prądową; Pompy dużej mocy często ulegały przegrzaniu, luźnym połączeniom i wyłączeniom podczas uruchamiania i pracy.

Awarie sterowania spowodowane kondensacją i gromadzeniem się wody: Znaczna wewnętrzna kondensacja wynikająca z wahań temperatury spowodowała awarię przekaźników i obwodów sterujących, prowadząc do nieprawidłowego działania systemów fontann i oświetlenia.

Wysokie ryzyko operacyjne i wskaźniki awaryjności: Częste awarie sprzętu i przerwy w dostawie prądu w celu konserwacji zakłóciły atrakcyjność wizualną parku i skutkowały niezmiennie wysokimi kosztami eksploatacji i konserwacji. III. Plan konfiguracji sprzętu

Aby sprostać wymaganiom otoczenia zewnętrznego parku miejskiego — charakteryzującego się dużą wilgotnością, warunkami korozyjnymi i dużym obciążeniem elektrycznym — obiekt został wyposażony w standardowe zewnętrzne, przeciwdeszczowe szafy rozdzielcze XL-21. Jednostki te mają wzmocnioną wodoodporną konstrukcję i zapewniają scentralizowaną, wieloobwodową moc wyjściową, lokalne sterowanie uruchamianiem/zatrzymywaniem, zabezpieczenie przed przeciążeniem i zwarciem oraz możliwości izolowania usterek.

Podstawowe specyfikacje sprzętu

Model: XL-21 Zewnętrzna szafa rozdzielcza odporna na deszcz i korozję

Obowiązujący system: system dystrybucji zasilania niskiego napięcia 380 V/220 V

Stopień ochrony: IP55 (odporny na deszcz, kurz, odporny na kondensację; wytrzymuje zewnętrzne nasłonecznienie i wilgoć)

Konstrukcja szafki: Konstrukcja przeciwdeszczowa z podwójnymi drzwiami, górny daszek odprowadzający deszcz i wodoodporne dławiki kablowe na dole

Materiał i wykończenie: Gruba blacha stalowa walcowana na zimno z elektrostatyczną powłoką proszkową i zabezpieczeniem antykorozyjnym/antykorozyjnym; nadaje się do stosowania w środowiskach o wysokiej wilgotności i korozyjnym nad jeziorami

Konfiguracja wewnętrzna: Wyłącznik główny + wyłączniki wieloodgałęzieniowe, styczniki prądu przemiennego, zabezpieczenie przed przeciążeniem termicznym, listwy zaciskowe i system uziemiający

Funkcje sterujące: Lokalny start/stop pomp wodnych i wentylatorów, zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem i odłączenie zasilania w przypadku awarii

Metoda instalacji: Na zewnątrz, na podłodze lub na podwyższonej ścianie, aby zapobiec zanurzeniu w wyniku gromadzenia się wody na poziomie gruntu

IV. Najważniejsze informacje dotyczące konstrukcji i zastosowań

Dwuwarstwowa wodoodporna konstrukcja całkowicie zapobiega przedostawaniu się wody: posiada odporne na deszcz drzwi zewnętrzne i uszczelnione drzwi wewnętrzne, w połączeniu z górnym daszkiem przeciwdeszczowym i dolnymi wodoodpornymi dławikami kablowymi, aby w pełni wytrzymać ulewny deszcz i mgłę nad jeziorem, zapewniając, że wnętrze pozostanie trwale suche.

Odporna na korozję i warunki atmosferyczne w trudnych warunkach zewnętrznych: Zagęszczona antykorozyjna powłoka proszkowa zapewnia odporność na promienie UV, wilgoć, mgłę solną i wilgoć; zapewnia brak rdzewienia, deformacji i łuszczenia się powłoki podczas długotrwałego użytkowania na zewnątrz.

Wysoka wydajność przy dużych obciążeniach: Standardowa szafa XL-21 charakteryzuje się zwartą konstrukcją, wysoką obciążalnością prądową i doskonałym odprowadzaniem ciepła; specjalnie zaprojektowane do zestawów pomp dużej mocy i zewnętrznych urządzeń zasilających, aby wyeliminować przegrzanie lub luźne połączenia.

Liczne zabezpieczenia elektryczne zapewniają bezpieczeństwo użytkowania: Kompleksowa ochrona przed zwarciami, przeciążeniami, utratą fazy i przeciążeniami termicznymi; niezależna izolacja usterek w pojedynczym obwodzie zapewnia niezakłócone działanie innych urządzeń. Zorganizowany układ i wygodna obsługa i konserwacja: schludne okablowanie wewnętrzne, konfiguracja warstwowa i strefowa oraz przejrzyste oznakowanie sprawiają, że konserwacja, rozwiązywanie problemów i przyszłe zwiększanie wydajności są niezwykle łatwe.

V. Wydajność operacyjna po modernizacji

Całkowite usunięcie usterek związanych z wilgocią: Pomimo ulewnych sezonowych opadów i kondensacji spowodowanej dobowymi wahaniami temperatury, wnętrze obudowy pozostaje suche i wolne od kurzu, bez wyłączeń i zwarć spowodowanych wilgocią.

Stabilna praca sprzętu bez przestojów: pompy fontannowe, oświetlenie krajobrazu i sprzęt do nawadniania uruchamiają się i zatrzymują płynnie; przez cały rok nie wystąpiły żadne niewyjaśnione przestoje ani awarie, co zapewnia spójne i zgodne z przepisami funkcjonowanie krajobrazu.

Nienaruszona integralność obudowy: Pomimo długotrwałej pracy w środowisku o dużej wilgotności nad jeziorem, obudowa nie wykazuje rdzy, łuszczenia się farby ani odkształceń, zachowując doskonały stan konstrukcyjny i estetyczny.

Eliminacja zagrożeń bezpieczeństwa elektrycznego: Całkowicie zamknięta izolacja zapewnia brak odsłoniętych części pod napięciem, skutecznie zapobiegając ryzyku wycieku, porażenia prądem i pożarów elektrycznych.

Znaczące zmniejszenie kosztów eksploatacji i konserwacji: Sprzęt charakteryzuje się wyjątkowo niskim wskaźnikiem awaryjności, co eliminuje potrzebę częstych napraw lub wymiany części i drastycznie zmniejsza obciążenie pracą związaną z obsługą i konserwacją.

VI. Podsumowanie sprawy

Zewnętrzna przeciwdeszczowa szafa rozdzielcza zasilania (model zewnętrzny XL-21) to specjalistyczny sprzęt przeznaczony do stosowania w krajobrazie miejskim, przepompowniach zewnętrznych, obiektach na placach publicznych i zewnętrznych przemysłowych obciążeniach energetycznych. W odróżnieniu od standardowych skrzynek licznikowych lub wewnętrznych szaf rozdzielczych, oferuje takie zalety, jak możliwość dystrybucji energii przy dużych obciążeniach, dwuwarstwowa ochrona przed deszczem, odporność na korozję i warunki atmosferyczne oraz wysoki stopień ochrony (IP). Zaprojektowany specjalnie w celu rozwiązywania problemów z awariami sprzętu spowodowanymi wysoką wilgotnością, intensywnym nasłonecznieniem i erozją powodowaną przez deszcz, służy jako podstawowe, standardowe wyposażenie zapewniające bezpieczną i stabilną pracę zewnętrznych systemów dystrybucji energii.
