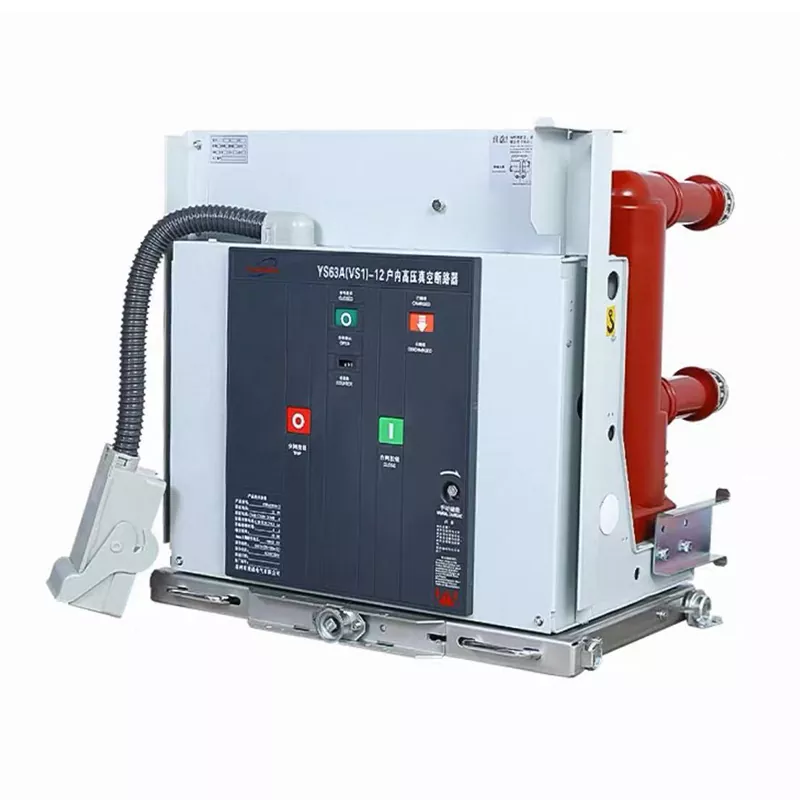

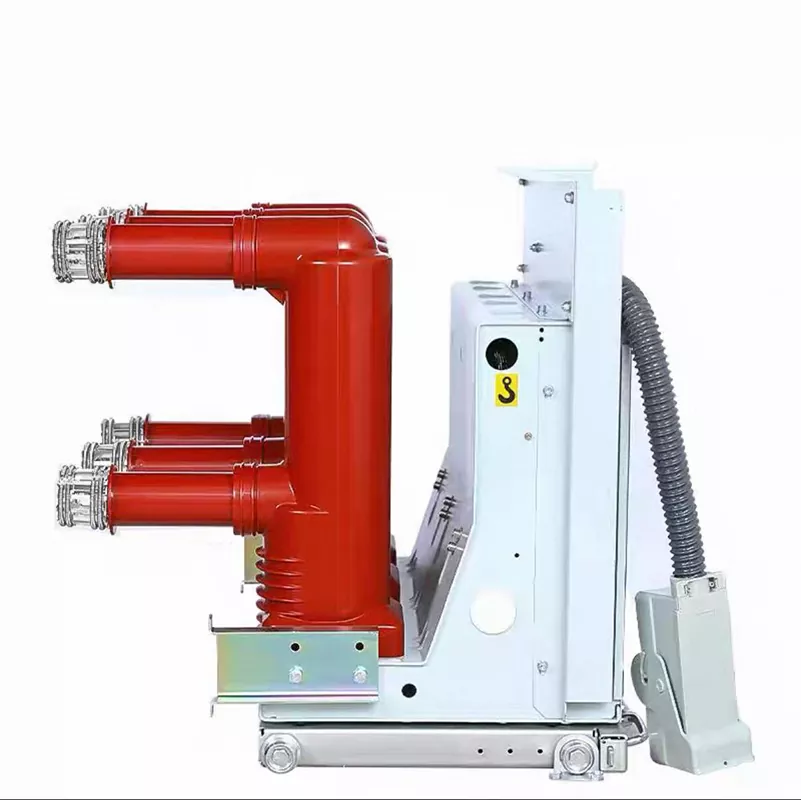

Wyłącznik próżniowy VS1

Martwisz się, że w przypadku zwarcia w linii wysokiego napięcia wyłącznik, ze względu na niewystarczającą zdolność gaszenia łuku, nie będzie w stanie odciąć prądu, co grozi spaleniem transformatora, a nawet eksplozją? W środowisku wysokiego napięcia 10 kV energia łuku jest ogromna. Tradycyjne wyłączniki olejowe czy zwykłe wyłączniki nie są już w stanie spełnić rygorystycznych wymagań bezpieczeństwa nowoczesnych sieci elektroenergetycznych. Wyłącznik próżniowy VS1 firmy Junray Electrical został specjalnie zaprojektowany, aby rozwiązać ten podstawowy problem. Używamy próżni jako środka gaszącego łuk i wykorzystujemy jej niezwykle wysoką wytrzymałość izolacji i zdolność gaszenia łuku, aby szybko zgasić łuk w punkcie przejścia prądu przez zero. Oznacza to, że niezależnie od tego, jak poważne jest zwarcie na linii, może ono niezawodnie odciąć zasilanie, zapobiec rozszerzeniu się zwarcia i całkowicie wyeliminować obawy dotyczące zdolności wyłączania wysokiego napięcia.

Przerywanie łuku próżniowego i precyzyjna ochrona

Podstawowa konkurencyjność wyłącznika próżniowego VS1 polega na zaawansowanej konstrukcji komory przerywania łuku i niezawodnym sprężynowym mechanizmie napędowym:

Znakomita zdolność przerywania: Wykorzystując dedykowaną próżniową komorę przerywania łuku, stycznik ma niską rezystancję styku i krótki czas trwania łuku. W porównaniu do starszych urządzeń potrafi przerwać większe prądy zwarciowe (do 40kA), doskonale dostosowując się do trudnych warunków linii wysokiego napięcia 10kV, zapewniając, że w ekstremalnych zwarciach nadal może „przerywać i gasić”.

Podwójny mechanizm zabezpieczający: Wyposażony w precyzyjne funkcje zabezpieczające przed przeciążeniem i zwarciem. Po wykryciu nieprawidłowości w prądzie sieciowym, w połączeniu z urządzeniem zabezpieczającym przekaźnik, może ono automatycznie i szybko odłączyć obwód, skutecznie chroniąc drogi sprzęt wysokiego napięcia, taki jak transformatory i kable, oraz zapobiegając trwałemu uszkodzeniu na skutek przetężenia.

Standardowa kompatybilność: Kompaktowy rozmiar, można go idealnie zainstalować w pojeździe, nie tylko oszczędzając przestrzeń wewnętrzną szafy rozdzielczej, ale także czyniąc konserwację i naprawy niezwykle wygodnymi, a obsługę można uzyskać po prostu przez wciśnięcie lub wyciągnięcie.

Zapewnienie jakości Junray Electrical

Jako profesjonalny producent posiadający głęboką wiedzę techniczną, Junray Electrical podczas produkcji ściśle przestrzega krajowych norm dotyczących wyłączników próżniowych VS1. Nasza fabryka wyposażona jest w zaawansowane linie do odlewania próżniowego i montażu, dzięki czemu każdy wyłącznik spełnia standardy przemysłowe.

Ten wyłącznik próżniowy VS1 charakteryzuje się wysoce niezawodnym mechanizmem napędowym ze sprężyną, zapewniającym wyraźne i precyzyjne otwieranie i zamykanie, długą żywotnością mechaniczną i wyjątkowo niską awaryjnością. Każdy wyłącznik automatyczny przechodzi rygorystyczne testy po włączeniu zasilania, testy napięcia wytrzymywanego przy częstotliwości sieciowej, testy rezystancji pętli i testy właściwości mechanicznych przed opuszczeniem fabryki, zapewniając stabilną pracę przy prądach znamionowych w zakresie od 630 A do 3150 A, zapewniając długotrwałą ochronę wysokiego napięcia.

Dane techniczne

Obowiązujące scenariusze:

Przemysłowa dystrybucja energii: Szafy wejściowe i odpływowe 10kV dla fabryk, zabezpieczające duże silniki i transformatory.

Budynki komercyjne: Szafy odbiorcze wysokiego napięcia dla wieżowców i budynków biurowych.

Podstacje: Podstawowe elementy ochronne różnych podstacji wewnętrznych 10 kV.

Kompleksowe rozwiązanie

Wybór Junray Electrical to nie tylko wybór dostawcy, ale wybór niezawodnego partnera w zakresie bezpieczeństwa wysokiego napięcia. Dysponujemy profesjonalnym zespołem składającym się z 50 osób, w tym 5 pełnoetatowych inżynierów wyceny, którzy mogą zapewnić Państwu szybkie i precyzyjne usługi dostosowane do indywidualnych potrzeb.

Obiecujemy zaoferować globalną szybką reakcję 7×24 godziny. Jeśli szukasz produktu, który idealnie pasuje do szafy KYN28, ma dużą zdolność niszczenia i jest niezawodny, nie wahaj się dłużej. Skontaktuj się z nami natychmiast, aby uzyskać bezpłatne konsultacje techniczne i wyceny, a Junray Electrical zbuduje dla Ciebie bezpieczny, stabilny i wydajny system dystrybucji energii.

Przegląd projektu modernizacji

I. Podsumowanie projektu

Projekt ten obejmuje modernizację i modernizację rozdzielnicy wysokiego napięcia 10 kV w podstacji 110 kV parku przemysłowego. Istniejące pola zasilające 10 kV zostały wyposażone w przestarzałe, wczesne modele wyłączników próżniowych, które działały przez długi czas i uległy starzeniu się mechanizmu mechanicznego. Problemy na miejscu często obejmowały przepalenie cewki zamykającej, zablokowanie mechanizmu, awarię magazynowania energii i brak działania podczas usterek. Kiedy wystąpiło zwarcie, przełączniki nie usuwały natychmiastowo zwarcia, co powodowało zadziałanie urządzeń zabezpieczających znajdujących się powyżej (wyłączenie współczulne). Spowodowało to powszechne przerwy w dostawie prądu na całym obszarze, co poważnie wpłynęło na ciągłość produkcji instalacji i niezawodność zasilania sieci dystrybucyjnej. Przestarzałe przełączniki charakteryzowały się gorszą zdolnością do gaszenia łuku oraz właściwościami mechanicznymi, które odbiegały od standardów, przez co nie spełniały bieżących wymagań operacyjnych w zakresie częstego przełączania i szybkiego usuwania usterek w sieci dystrybucyjnej.

Aby zasadniczo wyeliminować ryzyko związane z awarią rozdzielnicy, jej nieprawidłowym działaniem i defektami mechanicznymi, a także zwiększyć możliwości usuwania zwarć, wszystkie starzejące się przełączniki w podstacji są zastępowane wewnętrznymi wyłącznikami próżniowymi wysokiego napięcia VS1. Służą one jako podstawowe wyłączniki ochronne w systemie dystrybucyjnym 10 kV, obsługując przełączanie obciążenia, a także szybkie usuwanie zwarć spowodowanych przeciążeniami i zwarciami.

II. Problemy przed modernizacją

Częste przepalanie się cewki zamykającej i blokowanie mechanizmu: Z powodu nieprawidłowego załączenia styków pomocniczych i odchyleń mechanicznych wartości granicznych, obwód nie rozłączył się natychmiast po zakończeniu operacji zamykania. To powodowało, że cewka pozostawała pod napięciem i przegrzewała się, co prowadziło do przepalenia i częstych awarii zamykania.

Awaria mechanizmu magazynowania energii i niemożność wykonywania powtarzalnych operacji: Starzenie się lub zakleszczenie mikroprzełącznika magazynu energii oraz erozja styków uniemożliwiły automatyczne magazynowanie energii po zwolnieniu sprężyny zamykającej. Ograniczyło to jednostkę do pojedynczych operacji, nie spełniając wymagań dotyczących ponownego załączenia.

Brak działania podczas zwarć, powodujący wyzwalanie współczulne: Pogorszona skuteczność gaszenia łuku i niewystarczające prędkości otwierania uniemożliwiają szybkie usuwanie zwarć podczas zwarć liniowych. Spowodowało to włączenie przełączników nadrzędnych, zwiększając w ten sposób zakres przerw w dostawie prądu.

Starzenie się i przegrzanie styków tulipanów: Zmęczenie i wyżarzanie ruchomych sprężyn stykowych spowodowało niewystarczającą siłę mocowania. Długotrwała eksploatacja doprowadziła do zwiększonej rezystancji styków, powodując przegrzanie styków i ryzyko częściowego wyładowania w okresach szczytowego obciążenia. Wysokie obciążenie pracą związaną z obsługą i konserwacją oraz niski wskaźnik pomyślności testów: starzejąca się rozdzielnica wykazuje właściwości mechaniczne przekraczające dopuszczalne wartości i degradowaną izolację; coroczne badania profilaktyczne konsekwentnie wykazują wiele parametrów nie spełniających norm, co uniemożliwia całkowite wyeliminowanie ukrytych zagrożeń.

III. Plan konfiguracji sprzętu

Zgodnie ze standardami rozdziału wysokiego napięcia 10kV oraz warunkami pracy stacji, projekt zakłada wymianę wszystkich bloków na stacjonarne/wysuwne wyłączniki próżniowe VS1. Jednostki te wykorzystują mechanizmy do gaszenia łuku próżniowego i mechanizmy sprężynowe, oferując zalety takie jak duża prędkość robocza, długa żywotność mechaniczna, dokładne wygaszanie łuku i bezobsługowość, służąc jako podstawowe wyposażenie zabezpieczające linie dystrybucyjne 10 kV.

Podstawowe specyfikacje sprzętu

Model: VS1/1250A-25kA Wewnętrzny wyłącznik próżniowy wysokiego napięcia

Napięcie znamionowe: 12 kV (odpowiednie dla systemów dystrybucji średniego napięcia 10 kV)

Prąd znamionowy: 1250A (spełnia wymagania prądowe dla dużych obciążeń instalacji)

Prąd zwarciowy wyłączalny: 25 kA (zdolny do szybkiego usuwania poważnych zwarć międzyfazowych i międzyfazowych)

Środek do gaszenia łuku: Przerywacz wysokiej próżni (bez wolnych gazów, bez ryzyka zapalenia lub eksplozji)

Mechanizm operacyjny: Zintegrowany mechanizm magazynowania energii sprężynowej (stabilne prędkości otwierania/zamykania i doskonałe właściwości mechaniczne)

Funkcje zabezpieczające: Zdolne do przerywania prądu obciążenia, prądu przeciążenia i prądu zwarciowego; posiada rzeczywistą zdolność usuwania usterek

Powiązane badania: Weryfikacja po wymianie obejmuje badanie właściwości mechanicznych, badanie wytrzymywanego napięcia izolacji, sprawdzanie rezystancji pętli oraz pełną walidację czasów otwierania/zamykania.

IV. Najważniejsze cechy konstrukcji i zastosowania

Wygaszanie łuku próżniowego – bezpieczne i wolne od zagrożeń: Do gaszenia łuku wykorzystuje się środowisko o wysokiej próżni; nie zawiera oleju ani gazu SF6 i nie stwarza ryzyka zapalenia lub wybuchu. Szybkość wygaszania łuku znacznie przewyższa prędkość starszych wyłączników niskiego poziomu oleju, zapewniając czyste i dokładne usuwanie usterek.

Stabilny mechanizm – eliminuje przepalenie cewki: Zoptymalizowana logika przełącznika pomocniczego i mechaniczne ograniczniki zapewniają odcięcie obwodu w chwili zakończenia operacji zamykania, całkowicie rozwiązując powszechny problem przepalenia cewki spowodowany przedłużonym zasilaniem.

Automatyczne magazynowanie energii – obsługuje ponowne zamykanie: Precyzyjne mikroprzełączniki magazynowania energii zapewniają czułe i niezawodne działanie; automatyczne magazynowanie energii po zamknięciu spełnia wymagania dotyczące ponownego załączenia sieci i scenariuszy częstej pracy. Doskonała wydajność styku i kontrolowany wzrost temperatury: Struktura zaciskania styku tulipana jest zoptymalizowana, aby zapewnić stabilną rezystancję styku; podczas długotrwałej pracy pod pełnym obciążeniem nie dochodzi do przegrzania ani częściowego rozładowania.

Bezobsługowy i wyjątkowo długi okres użytkowania: Przerywacz próżniowy zapewnia stabilne uszczelnienie i minimalne zużycie mechaniczne, eliminując potrzebę okresowego uzupełniania gazu lub wymiany oleju, co znacznie zmniejsza koszty eksploatacji i konserwacji.

V. Wyniki operacyjne po modernizacji

Całkowita eliminacja problemów związanych z awarią i nieprawidłowym działaniem: Operacje otwierania i zamykania są wyraźne i zdecydowane, a wszystkie charakterystyczne parametry mechaniczne spełniają standardy; nie ma problemów z zacinaniem się mechanizmu lub awarią magazynowania energii.

Zapobieganie wyłączeniom poprzedzającym i ograniczenie zakresu uszkodzeń: Zwarcia są usuwane precyzyjnie i szybko; przełącznik lokalny działa niezawodnie, bez wyzwalania wyłączników znajdujących się powyżej, co znacznie zwiększa niezawodność zasilania.

Zerowe przegrzanie sprzętu i stabilna izolacja: Rezystancja obwodu mieści się w granicach, a jakość styku jest doskonała; w okresach szczytowego obciążenia przez cały rok nie dochodzi do przegrzania ani nietypowego hałasu rozładowania.

Niezawodna funkcja ponownego załączenia: Automatyczne ponowne załączenie przywraca zasilanie po przejściowych awariach, skutecznie minimalizując czas przestoju dla użytkowników.

Pomyślne testowanie i akceptacja: Wszystkie testy – w tym właściwości mechaniczne, izolacja, napięcie wytrzymywane i obciążalność prądowa – spełniają standardy; urządzenia pomyślnie przeszły badania profilaktyczne w zakładzie energetycznym oraz odbiory normalizacyjne.

VI. Podsumowanie sprawy

Wyłącznik próżniowy VS1 pełni funkcję głównego wyłącznika ochronnego rozdzielni 10kV i jest podstawowym urządzeniem w sieciach dystrybucyjnych, zdolnym do przerywania zwarć zwarciowych. Kluczowa różnica: Podczas gdy rozłącznik obciążenia FLN36 może jedynie załączać i przerywać prądy obciążenia – bez możliwości przerywania zwarć – wyłącznik próżniowy VS1 może przerywać prądy zwarciowe, przeciążeniowe i obciążeniowe, zapewniając prawdziwą ochronę. Oferując zalety takie jak wygaszanie łuku próżniowego, stabilność mechanizmu, bezobsługową pracę, długą żywotność oraz wysokie bezpieczeństwo i niezawodność, jest to obecnie najczęściej stosowana i znormalizowana rozdzielnica wysokiego napięcia dla obiektów przemysłowych i górniczych, kompleksów mieszkalnych i podstacji.

Często zadawane pytania

Pytanie: W jakich typach szaf można stosować ten wyłącznik próżniowy VS1?

Odpowiedź: Jest przeznaczony głównie do rozdzielnic w metalowej obudowie KYN28 AC i może być również kompatybilny z XGN2 i innymi stałymi szafami wysokiego napięcia. Jego ustandaryzowany rozmiar i otwory montażowe zapewniają doskonałą kompatybilność z głównymi typami szaf.

Pytanie: Czy przerywacz próżniowy wymaga konserwacji?

Odpowiedź: Przerywacz próżniowy nie wymaga konserwacji. Jest on uszczelniony w cylindrze izolacyjnym i nie ma na niego wpływu zewnętrzny kurz ani wilgoć. Wymagane są jedynie regularne kontrole właściwości mechanicznych i testy rezystancji pętli, co znacznie zmniejsza obciążenie konserwacyjne.

Pytanie: Czy można dostosować prąd znamionowy i zdolność wyłączania?

Odpowiedź: Tak, jest to możliwe. Możemy dostosować różne poziomy prądu, takie jak 630A, 1250A, 1600A, 2000A, 2500A, 3150A i różne zdolności wyłączania, takie jak 20kA, 25kA, 31,5kA, 40kA, zgodnie z wymaganiami projektu, aby zapewnić dokładne dopasowanie do parametrów systemu.
