Przełącznik sześciofluorku siarki FLN36

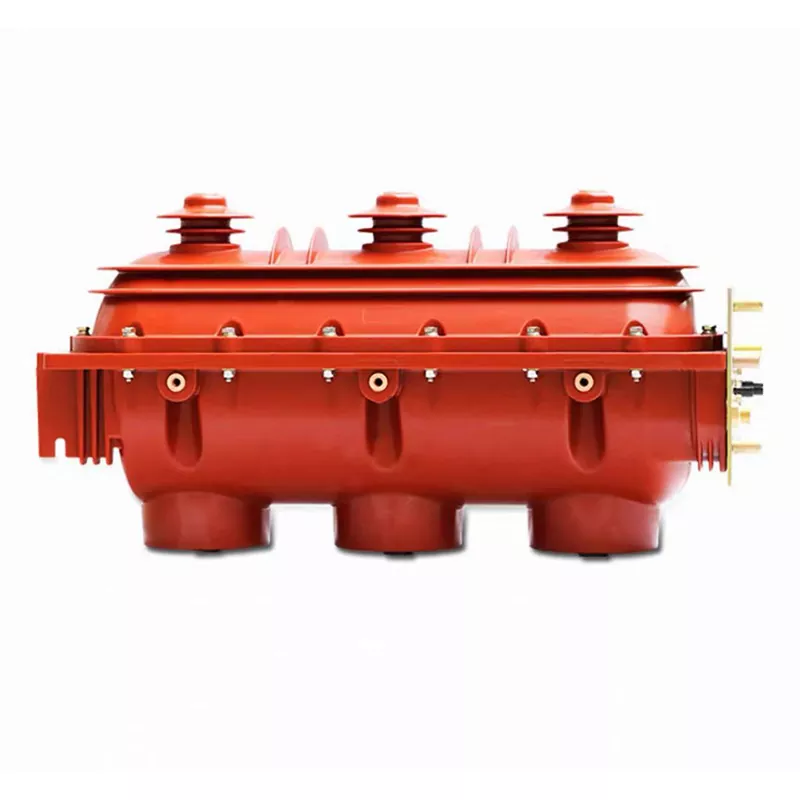

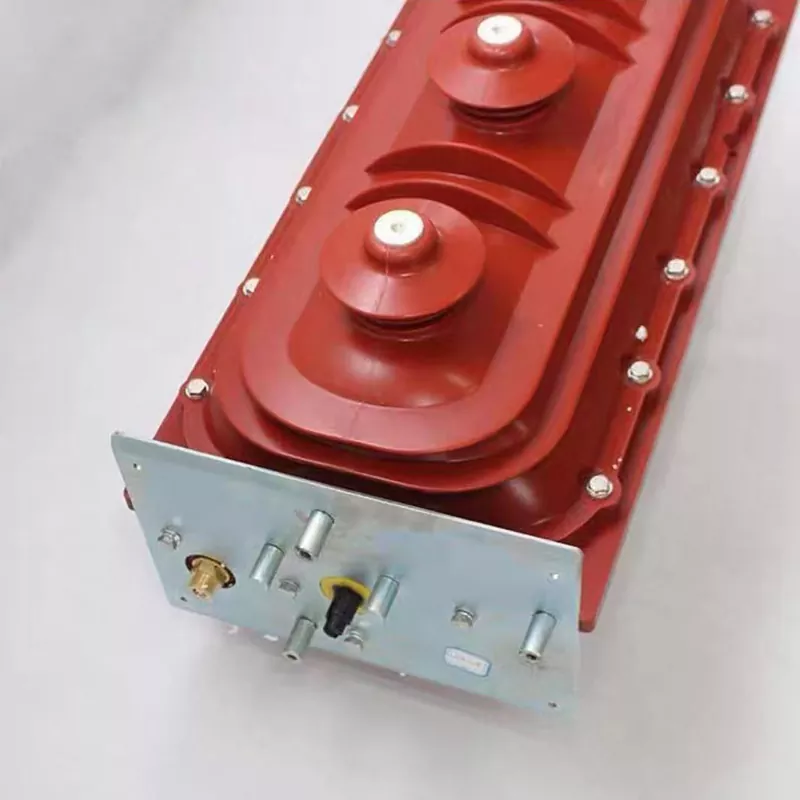

Rozłącznik obciążenia z sześciofluorkiem siarki Junray Electrical FLN36 to dedykowane urządzenie przełączające zaprojektowane specjalnie dla głównych jednostek pierścieniowych (RMU), skrzynek odgałęzień kablowych i miejskich sieci dystrybucyjnych. W przeciwieństwie do wyłączników zaprojektowanych do przerywania prądów zwarciowych, ten rozłącznik obciążenia jest zoptymalizowany pod kątem wytwarzania i wyłączania normalnych prądów obciążenia w zastosowaniach sieci pierścieniowej, zapewniając niezawodne działanie w zakresie gaszenia łuku SF6 przy znacznie niższych kosztach. Wyposażony w zintegrowaną konstrukcję trójpozycyjną (Zamknij, Otwórz, Uziemij), bezobsługową, całkowicie uszczelnioną komorę gazu SF6, kompleksową mechaniczną blokadę „Pięć zapobiegania” oraz sprężynowy mechanizm operacyjny o żywotności mechanicznej ponad 3000 operacji.

Zalety produktu

Wygaszanie łuku SF6: Niezawodne przełączanie — wykorzystując technologię wygaszania łuku SF6, to urządzenie oferuje wyjątkowe możliwości gaszenia łuku, umożliwiając niezawodne przerywanie i zamykanie prądów obciążenia. Jego wydajność gaszenia łuku znacznie przewyższa wydajność standardowych przełączników zanurzonych w oleju, dzięki czemu doskonale nadaje się do operacji przełączania wymaganych w systemach sieci pierścieniowej.

Przełączanie prądu obciążenia: zoptymalizowane dla sieci pierścieniowych — specjalnie zaprojektowane do przełączania prądów obciążenia, to urządzenie jest idealnie dostosowane do pracy w sieci pierścieniowej. Eliminuje potrzebę stosowania dużej zdolności wyłączania, typowo kojarzonej z wyłącznikami automatycznymi; w przypadku typowych scenariuszy sieci pierścieniowej jej możliwości są całkowicie wystarczające, co skutkuje znaczną redukcją kosztów.

Wysoka niezawodność: Niski wskaźnik awaryjności — urządzenie to zapewnia bardzo stabilną pracę i charakteryzuje się wyjątkowo niskim współczynnikiem awaryjności — około 30% niższym niż w przypadku standardowych przełączników obciążenia. Przełącznik sześciofluorku siarki FLN36 jest doskonale przystosowany do środowisk sieci pierścieniowych, zapewniając spokój ducha i eliminując obawy związane z awarią sprzętu.

Parametr produktu

Szczegóły inżynierii precyzyjnej

1. Sprężynowy mechanizm operacyjny: Zawiera niezawodny mechanizm sprężynowy, który zapewnia niezawodne otwieranie i zamykanie, szybkie prędkości przełączania i niski wskaźnik awaryjności.

2. W pełni uszczelniona konstrukcja: przyjmuje całkowicie uszczelnioną konstrukcję wykorzystującą izolację gazową SF6; ta bezobsługowa konstrukcja nie wymaga rutynowej konserwacji.

3. Blokada „Five-Prevention”: Wyposażona w system blokady „Five-Prevention”, który zapobiega błędom operacyjnym i zapewnia bezpieczeństwo operacji przełączania wysokiego napięcia 10 kV.

4. Instalacja znormalizowana: Przełącznik sześciofluorku siarki FLN36 jest przeznaczony do instalacji znormalizowanej, co pozwala na wygodną integrację z jednostkami głównymi pierścieniowymi (RMU) i puszkami rozgałęźnymi kabli.

Zastosowanie produktu

Jednostka główna pierścieniowa: Urządzenie przełączające w jednostce głównej pierścieniowej, zdolne do wytwarzania i wyłączania prądów obciążenia.

Dystrybucja wysokiego napięcia: systemy dystrybucji wysokiego napięcia 10 kV, zdolne do załączania i wyłączania obciążeń.

Inżynieria sieci pierścieniowej: projekty infrastruktury sieci pierścieniowej, zdolne do tworzenia i wyłączania obciążeń.

Wybierz Junray Electrical

Wyprodukowane w ścisłej zgodności z krajowymi normami dotyczącymi komponentów wysokiego i niskiego napięcia, każde urządzenie przechodzi rygorystyczne testy szczelności, przełączania i wytrzymywania napięcia, aby zapewnić stabilną i bezpieczną pracę. Junray Electrical oferuje funkcjonalne opcje dostosowywania, umożliwiające dostosowanie ekskluzywnego przełącznika sześciofluorku siarki FLN36 specjalnie do wymagań sieci pierścieniowej – zapewniając idealne dopasowanie do głównych jednostek pierścieniowych i skrzynek odgałęzionych.

Studium przypadku modernizacji

I. Przegląd projektu

Projekt ten obejmuje modernizację i renowację starzejących się głównych jednostek pierścieniowych sieci dystrybucyjnej 10 kV obsługujących lokalne obszary mieszkalne i sklepy przyuliczne. Istniejące starsze rozłączniki obciążenia wytwarzające gaz i wypełnione olejem były w użyciu przez długi czas i napotykały na problemy, takie jak starzenie się izolacji, nietypowe dźwięki podczas pracy, słaba zdolność do gaszenia łuku, podatność na awarie wywołane wilgocią i niemożność niezawodnego przełączania pod obciążeniem. Problemy na miejscu obejmowały zacinanie się przełączników, degradację izolacji, wyładowania niezupełne i śledzenie spowodowane kondensacją w szafach. Problemy te zagrażały bezpieczeństwu podczas przerw konserwacyjnych, utrudniały skuteczną izolację usterek, powodowały częste nieplanowane przerwy w dostawie prądu, a także niską niezawodność dostaw i znaczne ryzyko operacyjne.

Aby zwiększyć stabilność sieci dystrybucyjnej, wyeliminować zagrożenia izolacyjne związane ze starzeniem się przełączników oraz wspomóc funkcje sekcjonowania i łączenia sieci pierścieniowej, jednostki zastąpiono trójpozycyjnymi rozłącznikami obciążenia SF6 do zastosowań wewnętrznych FLN36-12. Służąc jako główny element sterujący jednostek RMU 10 kV, przełączniki te umożliwiają bezpieczne przełączanie prądu obciążenia, niezawodne uziemienie i precyzyjną izolację, spełniając wymagania operacyjne standardowych konfiguracji miejskich sieci pierścieniowych.

II. Problemy przed modernizacją

Słaba wydajność izolacji i wiele zagrożeń: starsze przełączniki wypełnione olejem i wytwarzające gaz wykorzystywały przestarzałe media izolacyjne. Długotrwała eksploatacja prowadziła do wchłaniania wilgoci, starzenia się i poważnych wyładowań niezupełnych, stwarzając wysokie ryzyko awarii międzyfazowej i wewnętrznych zwarć.

Słaba zdolność przełączania obciążenia: Niewystarczająca zdolność gaszenia łuku oznaczała, że ​​przełączające prądy obciążenia często powodowały wyładowania łukowe i erozję styków, nie spełniając wymagań operacji przełączania sieci o częstym pierścieniu.

Brak znormalizowanej konstrukcji trójpozycyjnej i niebezpieczna konserwacja: Jednostkom brakowało zintegrowanych funkcji izolacji i uziemienia; uziemienie podczas konserwacji było zawodne, stwarzając ryzyko konserwacji pod napięciem lub przypadkowego kontaktu.

Nieodpowiednia blokada mechaniczna i ryzyko nieprawidłowego działania: Brak funkcji zapobiegających nieprawidłowemu działaniu stworzył poważne zagrożenie bezpieczeństwa, takie jak zamknięcie rozłącznika pod obciążeniem lub nieprawidłowe działanie uziemnika.

Wysokie obciążenie pracą konserwacyjną i wskaźnik awaryjności: wymagane były regularne kontrole poziomu oleju i starzenia się podzespołów wytwarzających gaz; części szybko się zużywały, co skutkowało wysokimi kosztami eksploatacji i konserwacji oraz słabą stabilnością zasilania.

III. Plan konfiguracji sprzętu

Zgodnie ze standardami pierścieniowego zasilania miejskiej sieci dystrybucyjnej 10 kV i specyfikacjami sieci stanowej dotyczącymi sprzętu dystrybucyjnego, główne jednostki pierścieniowe (RMU) są jednolicie wyposażone w trójpozycyjne rozłączniki obciążenia FLN36-12D SF6. Przełączniki te charakteryzują się zintegrowaną strukturą łączącą funkcje zamykania, otwierania i uziemiania, wraz z kompleksowym systemem blokady mechanicznej. Zaprojektowane dla obudów XGN15-12 RMU, spełniają wymagania dotyczące zastosowań związanych z sekcjonowaniem, łączeniem i zasilaniem terminali.

Podstawowe parametry sprzętu

Model urządzenia: FLN36-12D Wewnętrzny wysokonapięciowy wyłącznik obciążenia SF6

Napięcie znamionowe: 12 kV (odpowiednie dla sieci dystrybucyjnych 10 kV)

Prąd znamionowy: 630A (spełnia wymagania dotyczące maksymalnego prądu obciążenia dla sieci pierścieniowych)

Medium izolacyjne: sześciofluorek siarki (SF6) o wysokiej czystości; zapewnia wysoką wytrzymałość dielektryczną i doskonałe właściwości gaszenia łuku

Projekt konstrukcyjny: Zintegrowana konstrukcja trójpozycyjna (zamykanie, otwieranie/izolowanie i uziemianie)

Funkcje operacyjne: Przełączanie obciążenia, izolacja bez obciążenia i niezawodne uziemienie na potrzeby konserwacji

Konfiguracja blokowania: Kompleksowy mechaniczny system blokowania „z pięcioma zabezpieczeniami”; zapobiega zamknięciu uziemnika pod obciążeniem, otwarciu obudowy pod napięciem i przypadkowym przełączeniom

Charakterystyka operacyjna: Całkowicie uszczelniona konstrukcja, działanie przy niewielkim nadciśnieniu, bezobsługowość, odporność na wilgoć i kondensację

IV. Najważniejsze cechy konstrukcji i zastosowania

Izolacja gazowa SF6 o doskonałych parametrach dielektrycznych: wykorzystuje gaz SF6 o wysokiej czystości; Możliwości izolacji i gaszenia łuku znacznie przewyższają możliwości starszych przełączników wypełnionych olejem lub wytwarzających gaz, skutecznie eliminując ryzyko związane z wilgocią, kondensacją i przebiciem pełzającym.

Zintegrowana konstrukcja trójpozycyjna zapewniająca bezpieczeństwo konserwacji: Otwarcie przełącznika automatycznie zapewnia izolację; uziemienie jest niezawodne i sprawdzalne wizualnie. Ochrona uziemienia jest w pełni skuteczna podczas konserwacji, eliminując ryzyko związane z napięciem szczątkowym lub przypadkowym działaniem pod napięciem.

Mechaniczna blokada „pięciostopniowa” zapewniająca bezbłędną pracę: Wbudowana wymuszona blokada mechaniczna z rygorystyczną logiką zapobiega wszelkim krytycznym błędom operacyjnym na poziomie fizycznym.

Częste przełączanie obciążenia i kompatybilność z siecią pierścieniową: Doskonała wydajność w zakresie gaszenia łuku umożliwia rutynowe przełączanie obciążenia i przenoszenie mocy w sieci pierścieniowej, spełniając elastyczne potrzeby dyspozytorskie miejskich sieci dystrybucyjnych. Całkowicie uszczelniona, bezobsługowa i wymagająca minimalnej obsługi i konserwacji: szafa ma szczelną konstrukcję z niewielkim dodatnim ciśnieniem i wyjątkowo niskim współczynnikiem wycieku gazu; nie wymaga częstego uzupełniania gazu ani okresowego demontażu w celach konserwacyjnych, zapewniając stabilną, długoletnią pracę.

V. Wyniki operacyjne po modernizacji

Całkowita eliminacja zagrożeń związanych z izolacją: mocny środek izolacyjny SF6 zapobiega problemom, takim jak wyładowania niezupełne, śledzenie spowodowane kondensacją i przebicie międzyfazowe, zapewniając, że poziom izolacji sprzętu pozostaje stabilny i zgodny w długim okresie.

Elastyczne i niezawodne przełączanie sieci pierścieniowej: Płynne przełączanie pod obciążeniem bez wyładowań łukowych i erozji styków zapewnia bezpieczne i stabilne przesyłanie sieci dystrybucyjnej i operacje przenoszenia obciążenia.

Bezpieczne i ujednolicone procedury konserwacji: Trójpozycyjna izolacja i niezawodny system uziemienia zapewniają, że warunki konserwacji są w pełni zgodne z przepisami bezpieczeństwa, eliminując ryzyko związane z pracą pod napięciem.

Sprzęt niewymagający konserwacji i charakteryzujący się wyjątkowo niską awaryjnością: po uruchomieniu nie jest wymagana żadna rutynowa konserwacja ani uzupełnianie gazu; nie dochodzi do degradacji spowodowanej starzeniem się, a sprzęt utrzymuje 100% integralności operacyjnej.

Znacząco zwiększona niezawodność zasilania: Eliminuje ryzyko przestojów spowodowane wadami sprzętu; umożliwia szybką izolację usterek i efektywne przenoszenie obciążenia, znacznie skracając czas przestojów klienta i zapewniając pomyślną akceptację zgodnie z kryteriami standaryzacji sieci dystrybucyjnej Państwowej Sieci.

VI. Podsumowanie sprawy

Rozłącznik obciążenia FLN36-12 SF6 to podstawowy, standardowy komponent pierścieniowych jednostek głównych 10 kV (RMU), podstacji skrzynkowych, miejskich sieci dystrybucyjnych i mieszkaniowych systemów dystrybucji energii. Stosowany jest przede wszystkim do częstego przełączania obciążenia, sekcjonowania i łączenia linii, izolowania uszkodzeń i uziemiania konserwacyjnego. Kluczowe zalety obejmują doskonałą izolację SF6, zintegrowaną konstrukcję trójpozycyjną, blokadę z pięcioma zabezpieczeniami, bezobsługowość i możliwość przełączania pod obciążeniem. W przeciwieństwie do wyłączników automatycznych, rozłączniki obciążenia obsługują normalne przełączanie i izolację obciążenia, a nie przerywanie zwarć, dzięki czemu są bezpiecznymi, stabilnymi i opłacalnymi podstawowymi urządzeniami przełączającymi w systemach dystrybucji energii w sieci pierścieniowej.
