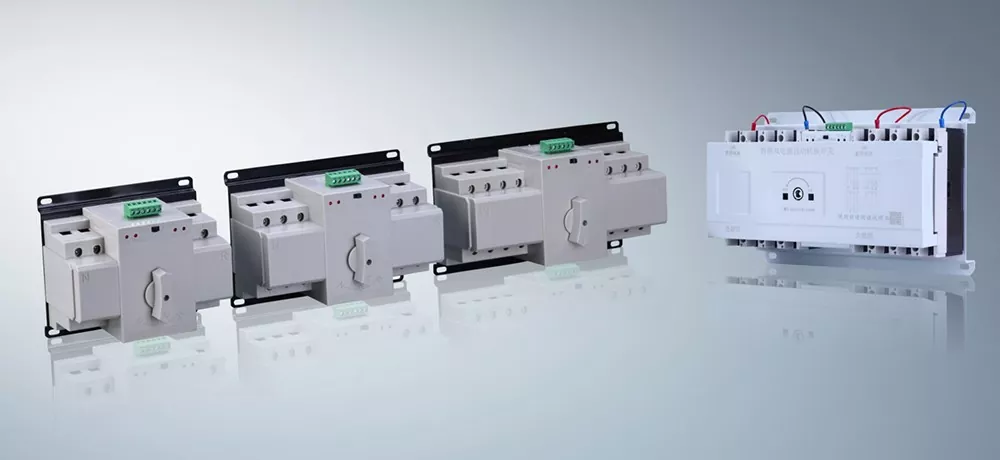

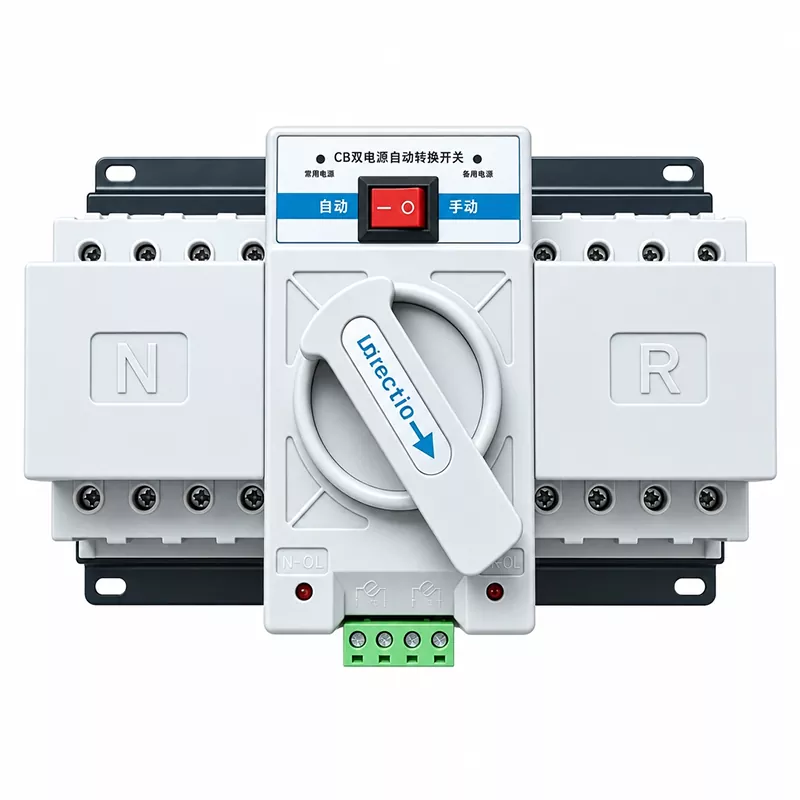

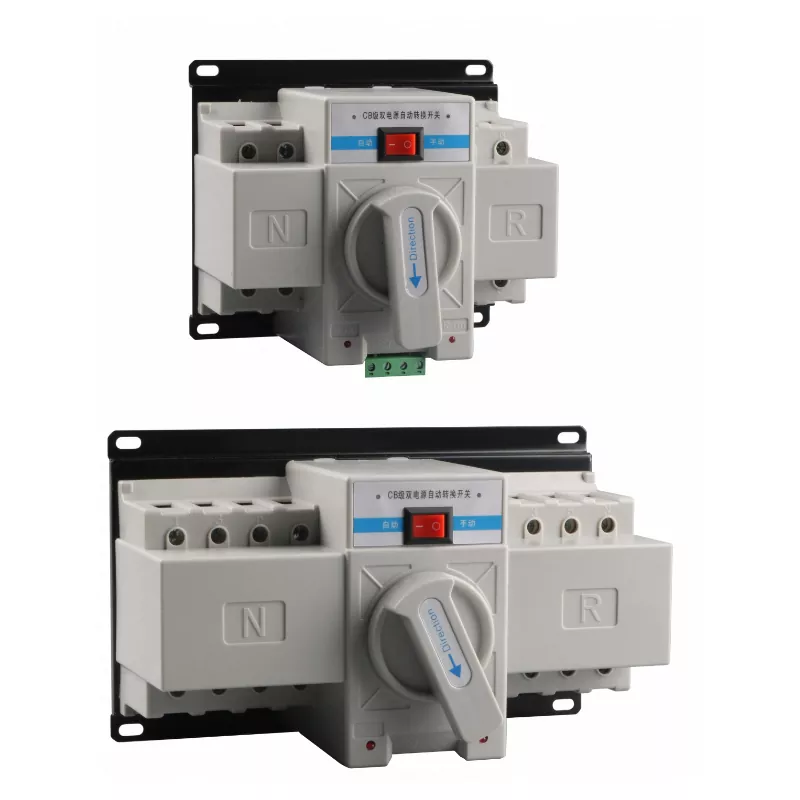

Automatyczny przełącznik transferu ATS Dual Power-CB

Automatyczny przełącznik zasilania Junray Electrical ATS Dual Power to ekonomiczne rozwiązanie do automatycznego przełączania przeznaczone do obciążeń wtórnych, takich jak oświetlenie awaryjne, systemy odprowadzania dymu i ogólne zasilanie rezerwowe w budynkach komercyjnych, kompleksach mieszkalnych i małych fabrykach. W przeciwieństwie do przełączników zasilania klasy PC, które wykorzystują drogie izolatory bez wbudowanego zabezpieczenia, to rozwiązanie klasy CB wykorzystuje standardowe wyłączniki automatyczne w połączeniu z inteligentnym sterownikiem, zapewniając zarówno ochronę przed przeciążeniem/zwarciem, jak i funkcję automatycznego przesyłania mocy. Zakres prądu znamionowego wynosi od 32 A do 800 A w konfiguracjach 3P/4P, z podwójną blokadą mechaniczną i elektryczną, aby zapobiec równoległemu podłączeniu źródeł zasilania.

Pożegnaj wysokie koszty i przerwy w dostawie prądu

Chociaż wydajność przełączania na poziomie komputera PC jest doskonała, cena jest wysoka, co stanowi znaczną stratę w przypadku obciążeń innych niż podstawowe; a w przypadku przerwy w dostawie prądu biznes i życie zatrzymają się przy jednym zasilaniu. Automatyczny przełącznik zasilania ATS Dual Power firmy Junray Electrical porzuca kosztowną konstrukcję wyłącznika izolacyjnego i przyjmuje dojrzałe i ekonomiczne rozwiązanie w postaci kombinacji wyłączników. Oznacza to, że nie trzeba płacić wysokiej składki, aby uzyskać niezawodną funkcję automatycznego przełączania podwójnego zasilania. Doskonale równoważy koszty i wydajność, pozwalając zwykłym użytkownikom pozwolić sobie na gwarancję „braku utraty mocy” i całkowicie rozwiązuje sprzeczność pomiędzy ograniczonym budżetem a potrzebą zasilania.

Niski koszt, wysoka niezawodność

Podstawowa konkurencyjność automatycznego przełącznika zasilania ATS Dual Power leży w jego unikalnej konstrukcji „wyłącznik + sterownik”:

Wysoka opłacalność: w porównaniu do produktów na poziomie komputera PC, rozwiązanie na poziomie CB wykorzystuje jako element wykonawczy standardowe wyłączniki automatyczne w obudowie z tworzywa sztucznego, co znacznie obniża koszty produkcji. W przypadku zwykłych obciążeń, które nie wymagają przełączania na poziomie milisekund (takich jak oświetlenie, gniazdka i zwykłe zasilanie), jest to najbardziej opłacalny wybór.

Podwójne funkcje ochrony: Jest to główna cecha odróżniająca ją od poziomu komputera PC. Ponieważ wyłącznik automatyczny pełni funkcję wyłącznika głównego, posiada on funkcje zabezpieczające przed przeciążeniem i zwarciem. Niezależnie od tego, czy jest to zasilacz główny, czy zapasowy, gdy w linii pojawi się nieprawidłowy prąd, wyłącznik automatycznie wyłączy się, aby odciąć zwarcie, zapobiegając przepaleniu linii i uszkodzeniu sprzętu, co jest równoznaczne z wyposażeniem obu źródeł zasilania w „kuloodporny kombinezon”.

Automatyczne, płynne monitorowanie: Dzięki wewnętrznemu inteligentnemu kontrolerowi monitoruje napięcie sieciowe w czasie rzeczywistym. Gdy zasilanie sieciowe jest wyłączone, brakuje fazy lub napięcie jest nieprawidłowe, może automatycznie uruchomić mechanizm przełączający w celu przeniesienia obciążenia do źródła zasilania rezerwowego, zapewniając nieprzerwane zasilanie. Chociaż czas przełączania jest nieco dłuższy niż na poziomie komputera, w pełni spełnia potrzeby większości scenariuszy cywilnych i komercyjnych.

Profesjonalna produkcja

Jako profesjonalny producent posiadający głęboką wiedzę techniczną, firma Junray Electrical podczas swojej produkcji ściśle przestrzega krajowych norm dotyczących automatycznych przełączników zasilania o podwójnym mocy na poziomie CB. Nasza fabryka jest wyposażona w dojrzałą linię montażową wyłączników i inteligentną platformę do testowania sterowników, dzięki czemu każdy produkt jest solidny i trwały.

Ten automatyczny przełącznik zasilania ATS Dual Power jest wyposażony w niezawodne blokady mechaniczne i elektryczne zapewniające podwójną ochronę, zapobiegając zwarciom spowodowanym jednoczesnym podłączeniem dwóch źródeł zasilania. Każdy przełącznik przed opuszczeniem fabryki przechodzi rygorystyczne debugowanie po włączeniu zasilania, testy logiki przełączania i testy charakterystyki zabezpieczeń, zapewniając stabilną pracę w szerokim zakresie prądowym od 32 A do 800 A i zapewniając niezawodną usługę przełączania zasilania przez długi czas.

Specyfikacje techniczne

Obowiązujące scenariusze

Dystrybucja zasilania w sklepach: sklepy ogólnospożywcze, restauracje itp., które wymagają podwójnego zasilania, ale mają ograniczone budżety.

Małe obszary mieszkalne: Oświetlenie budynków mieszkalnych, zarządzanie nieruchomościami itp. dla obciążeń wtórnych.

Małe fabryki: Zasilanie pomocnicze dla niekrytycznych linii produkcyjnych.

Małe systemy fotowoltaiczne: Podłączenie do sieci energetycznej i systemów wytwarzania energii fotowoltaicznej.

Nasze certyfikaty

Junray Electrical jest certyfikowanym producentem posiadającym kompleksowy system zapewnienia jakości. Do naszych najważniejszych certyfikatów zaliczają się:

ISO 9001 – Międzynarodowa certyfikacja systemu zarządzania jakością, zapewniająca stałą jakość produktów i ciągłe doskonalenie.

CE – Zgodność z europejskimi normami w zakresie zdrowia, bezpieczeństwa i ochrony środowiska, umożliwiająca wprowadzenie naszych produktów na rynek UE.

CCC – China Compulsory Certification, obowiązkowa dla produktów elektrycznych sprzedawanych na rynku chińskim.

CQC – chiński certyfikat jakości potwierdzający zgodność z krajowymi normami dotyczącymi bezpieczeństwa i wydajności elektrycznej.

CNAS – chińska krajowa służba akredytacyjna zajmująca się oceną zgodności, potwierdzającą nasze wewnętrzne możliwości testowania i kalibracji.

Wszystkie automatyczne przełączniki zasilania ATS Dual Power są produkowane i testowane zgodnie z obowiązującymi normami określonymi w tych certyfikatach, zapewniając niezawodne działanie, stałą jakość i bezproblemową akceptację projektu.

Gwarancja i wsparcie posprzedażowe

Gwarancja standardowa: 24 miesiące od daty uruchomienia.

Rozszerzona gwarancja: Opcjonalna przedłużona gwarancja do 60 miesięcy dostępna na żądanie.

Pomoc techniczna: szybka reakcja na całym świecie 7×24 godziny. Nasz zespół zapewnia zdalne wskazówki techniczne podczas instalacji i uruchomienia oraz odpowiada na wszystkie zapytania techniczne w ciągu 24 godzin.

Części zamienne: Wspólne części zamienne są dostępne w celu szybkiej wysyłki, aby zminimalizować przestoje sprzętu.

Przegląd projektu modernizacji

I. Tło projektu

Projekt ten obejmuje modernizację systemu dystrybucji energii niskiego napięcia w miejskim kompleksie handlowym. W budynku znajdują się odbiorniki krytyczne „Poziomu 2”, w tym sklepy detaliczne, oświetlenie publiczne, systemy odciągów przeciwpożarowych, systemy ewakuacji awaryjnej i pomieszczenia wyposażenia niskiego napięcia. Oryginalny system dystrybucji opierał się na pojedynczym zasilaniu z sieci bez rezerwowego mechanizmu przesyłu energii. W rezultacie konserwacja sieci, awarie linii lub chwilowe spadki napięcia spowodowały całkowitą utratę mocy na odcinku, powodując nagłe wyłączenie sprzętu, awarię systemów przeciwpożarowych, uwięzienie windy i przerwy w zapisie monitoringu. Problemy te stwarzały poważne ryzyko dla bezpieczeństwa pożarowego i nie spełniały standardów zasilania awaryjnego dla budynków komercyjnych.

Aby zapewnić nieprzerwane zasilanie odbiorników przeciwpożarowych i publicznych, we wszystkich awaryjnych skrzynkach rozdzielczych i szafach przeciwpożarowych instalowane są automatyczne przełączniki zasilania (ATS) klasy CB. Jednostki te wykorzystują konfigurację z dwoma wyłącznikami, aby umożliwić automatyczne przełączanie między głównym i zapasowym źródłem zasilania, zapewniając płynne przesyłanie energii podczas przerw w działaniu oraz zgodność z akceptacją bezpieczeństwa przeciwpożarowego i komercyjnymi standardami operacyjnymi.

II. Problemy sprzed modernizacji

Pojedyncze źródło zasilania bez redundancji; utrata zasilania prowadzi do natychmiastowego wyłączenia: Brak przełączania zasilania rezerwowego oznaczał, że wahania sieci lub awarie linii powodowały natychmiastową utratę zasilania oświetlenia awaryjnego, wentylatorów oddymiających i systemów nadzoru.

Niezgodne systemy bezpieczeństwa przeciwpożarowego: Wentylatory przeciwpożarowe i oświetlenie awaryjne nie posiadały automatycznego zasilania rezerwowego, co stanowiło naruszenie „Kodeksu zasilania budynków w zakresie ochrony przeciwpożarowej” i nie przeszło kontroli bezpieczeństwa przeciwpożarowego.

Wysokie ryzyko i niska prędkość ręcznego przełączania: brak automatycznych urządzeń przesyłowych wymagał ręcznego przełączania podczas przestojów; powolne czasy reakcji uniemożliwiały skuteczne radzenie sobie z nagłymi awariami zasilania.

Chwilowe wahania napięcia powodowały awarie sprzętu: spadki napięcia sieciowego i chwilowe awarie prowadziły do ​​ponownego uruchamiania urządzeń niskonapięciowych, utraty danych i częstych awarii sprzętu komercyjnego.

Brak zabezpieczeń przeciążeniowych i zwarciowych; słabe bezpieczeństwo: Tradycyjne urządzenia przesyłowe przełączały bez zabezpieczeń, nie izolując automatycznie uszkodzonych obwodów i stwarzając ryzyko kaskadowych wyłączeń.

III. Plan konfiguracji sprzętu

W oparciu o charakterystykę zasilania odbiorników poziomu 2 kompleksu komercyjnego, przepisy bezpieczeństwa przeciwpożarowego i względy budżetowe, do całego projektu wybrano automatyczne przełączniki zasilania klasy CB. Jednostki te charakteryzują się konfiguracją łączącą dwa miniaturowe wyłączniki z blokadą mechaniczną i elektryczną, zapewniające zarówno ochronę, jak i możliwości przełączania odpowiednie dla systemów odprowadzania dymu, oświetlenia awaryjnego i ogólnych obciążeń zasilania rezerwowego.

Kluczowe specyfikacje sprzętu

Model: Automatyczny przełącznik zasilania klasy CB (ATS) (SZR oparty na wyłączniku automatycznym)

Napięcie znamionowe: AC 380 V/220 V (systemy dystrybucji energii niskiego napięcia)

Prąd znamionowy: 63A–125A (odpowiedni do zasilania awaryjnego i obciążeń oświetleniowych na piętrach budynku)

Struktura: Konfiguracja z podwójnym wyłącznikiem z wbudowanym zabezpieczeniem przed przeciążeniem i zwarciem

Tryb przełączania: konfigurowalny dla „automatycznego transferu/automatycznego przywracania” lub „automatycznego transferu/bez automatycznego przywracania”

Blokada: wymuszona blokada mechaniczna plus blokada elektryczna (zapobiega równoległemu zwarciu dwóch źródeł zasilania)

Czas przełączania: 0,5–2 sekundy (spełnia wymagania dotyczące nieprzerwanego działania dla standardowych obciążeń awaryjnych)

Kompatybilne obciążenia: obciążenia przeciwpożarowe klasy II, oświetlenie awaryjne, urządzenia wyciągowe, zasilanie z centrum handlowego i systemy niskiego napięcia/ELV

IV. Najważniejsze informacje dotyczące konstrukcji i zastosowań

Zintegrowane zabezpieczenie wyłącznika automatycznego (wysokie bezpieczeństwo): Podstawową zaletą przełącznika ATS klasy CB jest zintegrowane zabezpieczenie MCB z funkcją automatycznego wyłączania w przypadku przeciążeń i zwarć; chroni przed zwarciami przed przełączeniem, zapobiegając rozprzestrzenianiu się zwarć.

Podwójna blokada mechaniczna i elektryczna (eliminuje ryzyko równoległe): Zapewnia, że ​​dwa źródła zasilania nie mogą zamknąć się jednocześnie, strukturalnie eliminując ryzyko równoległych wypadków zwarciowych.

Ekonomiczne (odpowiednie dla obciążeń klasy II): Niższe koszty i prostsza konserwacja w porównaniu do zintegrowanych jednostek ATS klasy PC; Idealny do obciążeń awaryjnych klasy II w centrach handlowych, budynkach komercyjnych i fabrykach.

Automatyczne wykrywanie napięcia i inteligentne przełączanie: automatycznie wykrywa utratę napięcia, podnapięcie lub utratę fazy w głównym zasilaniu; szybko przełącza się na źródło zapasowe i automatycznie przywraca połączenie po powrocie głównego zasilania, umożliwiając w pełni bezobsługową pracę.

Uniwersalna instalacja i łatwa modernizacja: Modułowa instalacja w szafie nie wymaga zmian w strukturze obwodu głównego, dzięki czemu nadaje się do modernizacji starszych szaf lub dodawania systemów dystrybucji zasilania awaryjnego.

V. Wydajność operacyjna po modernizacji

Automatyczne przełączanie podczas przerw w dostawie prądu (zero przerw w przypadku obciążeń awaryjnych): Oświetlenie awaryjne, wentylatory oddymiające i systemy nadzoru nadal działają bez przerw w dostawie prądu lub wyłączania systemu w przypadku migotania sieci lub przerw konserwacyjnych.

Automatyczna ochrona przed awarią (zapobiega rozprzestrzenianiu się awarii): W przypadku zwarcia lub przeciążenia obwodu odgałęzionego, wyłącznik automatyczny uruchamia się jako pierwszy, aby zapewnić ochronę, zapewniając, że zasilanie poprzedzające i inne obwody pozostaną nienaruszone. W pełni zgodne ze standardami akceptacji bezpieczeństwa pożarowego: logika zasilania awaryjnego przeciwpożarowego jest kompleksowa, a mechanizm przełączający jest niezawodny, co zapewnia pomyślne przejście specjalistycznej kontroli odbiorczej dla systemów elektrycznych przeciwpożarowych.

Stabilna praca z zerową liczbą fałszywych operacji lub przerw w działaniu: Precyzyjne przełączanie nastąpiło podczas testów wielokrotnych wahań sieci i przerw w zasilaniu, bez przypadków nieprawidłowego przełączania, zakleszczeń mechanicznych lub usterek związanych z przegrzaniem.

Niskie koszty eksploatacji i konserwacji oraz wysoka efektywność kosztowa: charakteryzuje się prostą konstrukcją, niską awaryjnością i kompatybilnością części uniwersalnych, co znacznie zmniejsza długoterminowe koszty konserwacji i wymiany.

VI. Podsumowanie sprawy

Urządzenia do przesyłu podwójnej mocy klasy CB to standardowy wybór dla wtórnych obciążeń awaryjnych, obciążeń przeciwpożarowych i dystrybucji zasilania rezerwowego w budynkach komercyjnych i centrach handlowych. Składa się z dwóch wyłączników automatycznych, posiada wbudowane zabezpieczenia, możliwość przerywania prądów zwarciowych i wysoką wydajność kosztową; różni się od sprzętu klasy PC (który jest jednostką zintegrowaną bez wbudowanych zabezpieczeń, zapewnia szybsze przełączanie i jest używany do obciążeń podstawowych). Równoważąc bezpieczeństwo i efektywność kosztową, sprzęt klasy CB jest najpowszechniej stosowanym i niezawodnym wyborem do kontroli odbiorczych w systemach awaryjnej dystrybucji energii w budynkach, modernizacji starzejących się systemów i modernizacji systemów bezpieczeństwa przeciwpożarowego.

Często zadawane pytania

P: Jaka jest główna różnica między podwójnymi zasilaczami na poziomie CB i na poziomie komputera PC?

Odp.: Główna różnica polega na funkcjach ochronnych i cenie. Poziom CB (podobnie jak ten produkt) składa się z wyłączników automatycznych i jest wyposażony w zabezpieczenie przed przeciążeniem i zwarciem. Jest tańszy i nadaje się do obciążeń ogólnych; Poziom PC składa się z rozłączników i nie posiada możliwości zabezpieczenia przed zwarciem (wymaga zewnętrznego bezpiecznika); ma większą prędkość przełączania i jest droższy, nadaje się do obciążeń rdzeniowych. W większości typowych scenariuszy poziom CB jest najbardziej opłacalnym wyborem.

P: Czy ten przełącznik można zainstalować w zwykłej szafce rozdzielczej?

Odp.: Automatyczny przełącznik zasilania ATS Dual Power ma znormalizowaną konstrukcję o niewielkich rozmiarach i zajmuje niewiele miejsca. Można go łatwo zamontować w standardowych skrzynkach rozdzielczych lub szafach sterowniczych, a sposób montażu jest podobny jak w przypadku zwykłego wyłącznika, co jest bardzo wygodne.

P: Czy obsługiwana jest niestandardowa liczba prądów i biegunów?

O: Tak. Możemy dostosować poziomy prądu w zakresie od 32A do 800A zgodnie z wymaganiami projektu, a także konfiguracje biegunów 3P lub 4P, aby idealnie spełnić Twoje potrzeby w zakresie przełączania podwójnego zasilania.
