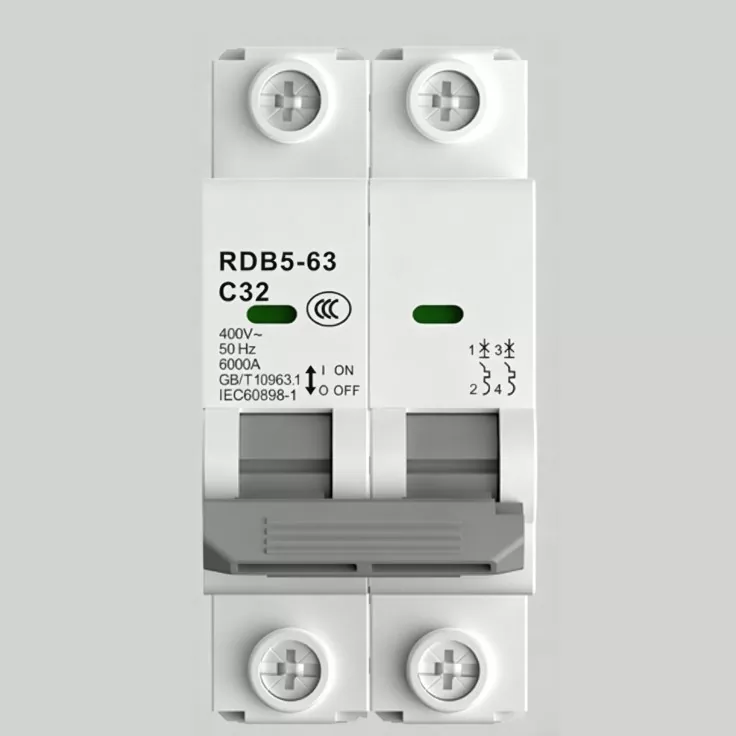

Miniaturowy wyłącznik automatyczny

Czy nadal używasz staromodnego przełącznika noża? Kiedy obwód ulegnie zwarciu lub przeciążeniu, nie może on automatycznie się rozłączyć i może jedynie bezradnie patrzeć, jak przewody się nagrzewają, topi się izolacja, a nawet powoduje pożar. Na krańcach domów, biur czy fabryk ten „niechroniony” stan stanowi ogromne zagrożenie dla bezpieczeństwa.

Miniaturowy wyłącznik automatyczny firmy Junray Electrical został specjalnie zaprojektowany, aby rozwiązać ten problem. Zastępuje tradycyjny przełącznik nożowy i działa jako „inteligentny strażnik” obwodu. Gdy wykryje nieprawidłowy prąd (taki jak przeciążenie lub zwarcie), w niezwykle krótkim czasie automatycznie wyłączy się, odcinając zasilanie. To nie tylko chroni kosztowny sprzęt elektryczny, ale także zapobiega przepaleniom obwodów i wypadkom porażenia prądem, tworząc solidną linię obrony dla bezpieczeństwa Twojego i Twojej rodziny.

Precyzyjna ochrona i wyjątkowo kompaktowa konstrukcja

Podstawowa konkurencyjność wyłączników nadprądowych polega na ich precyzyjnych charakterystykach wyzwalania i modułowej konstrukcji:

Podwójny mechanizm zabezpieczający: Wbudowane elementy wyzwalania termicznego i magnetycznego. Wyłącznik termiczny jest odpowiedzialny za radzenie sobie z długotrwałymi przeciążeniami i zapobiega przegrzaniu linii; wyzwalanie magnetyczne odpowiada za radzenie sobie z chwilowymi zwarciami i szybkie odcięcie zwarcia. Połączenie tych dwóch elementów zapewnia kompleksowe bezpieczeństwo linii.

Ultrakompaktowy, oszczędzający miejsce: Zaprojektowany specjalnie do dystrybucji zasilania terminalowego, ma bardzo małe rozmiary. Można go łatwo zamontować w standardowych skrzynkach rozdzielczych PZ30, zajmując bardzo mało miejsca, co pozwala na uporządkowanie większej liczby obwodów w ograniczonej skrzynce rozdzielczej i doskonale rozwiązuje problem zatłoczonej przestrzeni.

Wysoka opłacalność: w porównaniu z drogimi wyłącznikami z powłoką z tworzywa sztucznego, cena małego wyłącznika jest bardzo korzystna. W przypadku ochrony linii końcowych zapewnia odpowiednią wydajność, pozwalając uzyskać ochronę bezpieczeństwa na poziomie przemysłowym bez wydawania dużych sum pieniędzy, co znacznie obniża koszty projektu.

Zapewnienie jakości Junray Electrical

Jako profesjonalny producent posiadający głęboką wiedzę techniczną, Junray Electrical podczas swojej produkcji ściśle przestrzega krajowych norm dotyczących małych wyłączników automatycznych. Nasza fabryka wyposażona jest w zaawansowane zautomatyzowane linie montażowe i laboratoria badawcze, dzięki czemu każdy produkt wytrzyma rygorystyczne testy.

Ten miniaturowy wyłącznik automatyczny charakteryzuje się niezawodnym mechanizmem działania, zapewniającym wyraźne odczucia otwierania i zamykania. Charakteryzuje się wyjątkowo niskim współczynnikiem awaryjności. Każdy wyłącznik automatyczny przed opuszczeniem fabryki przechodzi rygorystyczne testy debugowania po włączeniu zasilania, testy otwierania i zamykania oraz testy właściwości ochronnych, zapewniając jego stabilność i niezawodność nawet przy zdolności wyłączania od 6 kA do 10 kA. Niezależnie od tego, czy jest to częsta eksploatacja, czy nagłe awarie, spokojnie sobie z nimi poradzi i zapewni trwałe bezpieczeństwo.

Dane techniczne

Obowiązujące scenariusze

Dystrybucja energii w gospodarstwie domowym: Ochrona obwodów oświetleniowych i gniazdek, aby zapobiec przegrzaniu urządzeń gospodarstwa domowego.

Biuro/Społeczność: Obwody klimatyzatorów i urządzeń biurowych zapewniające codzienne dostawy energii elektrycznej.

Terminale fabryczne: Ochrona drobnego sprzętu i obwodów sterujących w celu stabilizacji produkcji.

Studium przypadku renowacji

I. Przegląd projektu

Projekt ten obejmuje poprawę bezpieczeństwa elektrycznego oraz renowację mieszkań i sklepów na poziomie ulicy w starszym kompleksie mieszkaniowym. Zakres obejmuje terminalowe systemy dystrybucji energii, w tym rozprowadzenie usług w budynkach mieszkalnych, oświetlenie korytarzy wspólnych, obwody gniazd sklepowych, obwody zasilania klimatyzacji oraz obwody oświetlenia awaryjnego. Istniejące przełączniki terminali opierały się w dużej mierze na przestarzałych przełącznikach nożowych i niespełniających norm, ogólnych miniaturowych wyłącznikach automatycznych (MCB). Problemy obejmowały przypadkowy wybór modelu, niedopasowane krzywe wyłączania, brak wyzwalania podczas przeciążeń lub zwarć, częste niepotrzebne wyłączanie i ryzyko pożaru spowodowane wadliwym okablowaniem. Często zdarzały się nieautoryzowane modyfikacje okablowania i nadmierne obciążenia; podczas szczytowego użytkowania w lecie często zdarzały się zdarzenia, takie jak przegrzanie przewodów, zmiękczona izolacja i pożary gniazdek, co stwarzało poważne ryzyko porażenia prądem elektrycznym i pożarów elektrycznych oraz nie spełniało norm bezpieczeństwa elektrycznego dla budynków cywilnych.

Aby ujednolicić ochronę dystrybucji terminali, wyeliminować ryzyko pożaru w instalacji elektrycznej i zapewnić bezpieczeństwo użytkownika, wszystkie istniejące jednostki zostały wymienione na zgodne ze standardami miniaturowe wyłączniki automatyczne (MCB). Wprowadzono precyzyjny dobór w oparciu o konkretne typy obwodów – oświetlenie, gniazdka i zasilanie – aby zapewnić dokładną ochronę przed przeciążeniami i zwarciami, tym samym w pełni standaryzując system bezpieczeństwa dystrybucji energii terminala.

II. Problemy przed renowacją

Awaria standardowych przełączników i częsta odmowa wyzwolenia: Niespełniające norm, przestarzałe wyłączniki automatyczne nie spełniały standardów działania w zakresie wyzwalania magnetycznego i termicznego; nie zadziałały podczas zwarć lub poważnych przeciążeń, co prowadziło bezpośrednio do spalenia przewodów i pożaru.

Przypadkowy dobór i brak separacji obwodów: oświetlenie, gniazdka i klimatyzatory korzystają z tego samego przełącznika bez oddzielnego zabezpieczenia; usterka w pojedynczym obwodzie spowodowała całkowitą przerwę w zasilaniu całego urządzenia, co utrudniało rozwiązywanie problemów.

Niedopasowane krzywe wyłączania i częste uciążliwe wyłączanie: Dla obciążeń mocy zastosowano standardowe krzywe „Typu B”; prądy rozruchowe silnika powodowały częste i uciążliwe wyłączanie, zakłócając normalne zużycie energii.

Starzenie się przełączników, przegrzanie i słaby styk: Utlenione styki i luźne połączenia w starych przełącznikach powodowały nadmierny wzrost temperatury podczas długotrwałej pracy pod pełnym obciążeniem, co skutkowało zwęgleniem obudowy skrzynki rozdzielczej i silnym zapachem.

Brak stopniowanej ochrony i niski poziom bezpieczeństwa: Brak precyzyjnego zabezpieczenia wyłączników nadprądowych na zaciskach oznaczał, że awarie bezpośrednio wpływały na przełączniki poprzedzające, łatwo powodując „wyłączanie współczulne” (wyłączanie wyłączników poprzedzających) i przerwy w dostawie prądu na dużą skalę.

III. Plan konfiguracji sprzętu

Zgodnie ze standardami dotyczącymi dystrybucji mocy terminali i specyficznymi charakterystykami obciążenia oświetlenia, gniazd wtyczkowych i sprzętu zasilającego, w projekcie tym zastosowano znormalizowane wyłączniki nadprądowe (MCB). Są one precyzyjnie dopasowane do krzywych wyzwalania typu B i C, aby uzyskać wyrafinowaną, wielopoziomową ochronę na poziomie zacisków.

Podstawowe specyfikacje sprzętu

Typ urządzenia: Miniaturowy wyłącznik automatyczny (MCB) – standard do zastosowań mieszkaniowych i komercyjnych

Napięcie znamionowe: AC 220 V/380 V; kompatybilny ze wszystkimi obwodami zaciskowymi niskiego napięcia

Prąd znamionowy: precyzyjnie skonfigurowane opcje (10A, 16A, 20A, 25A, 32A, 63A)

Krzywe wyzwalania: Typ B (obciążenia oświetleniowe/rezystancyjne); Typ C (gniazdka, klimatyzatory i obciążenia indukcyjne)

Mechanizm zabezpieczający: Konstrukcja z podwójnym zabezpieczeniem, obejmująca wyzwalanie termiczne w przypadku przeciążenia i wyzwalanie elektromagnetyczne w celu ochrony przed zwarciem

Cechy konstrukcyjne: Kompaktowy rozmiar, modułowy montaż na szynie DIN, wrażliwa odporność na pękanie i obudowa ognioodporna

Konfiguracja obwodu: Oddzielne obwody dla oświetlenia, gniazdek, klimatyzatorów i sprzętu dużej mocy

Pozycjonowanie warstwowe: Ochrona terminali na ostatnim etapie, aby zapobiec przepaleniu okablowania i sprzętu linii końcowych, a także pożarom instalacji elektrycznej

IV. Najważniejsze cechy konstrukcji i zastosowania

Precyzyjna ochrona obwodów i izolacja usterek: Niezależne zabezpieczenie obwodów oświetlenia, gniazdek i urządzeń zasilających gwarantuje, że awaria w jednym obwodzie spowoduje wyzwolenie tylko określonego wyłącznika bez wpływu na zasilanie pozostałych obiektów, co ułatwia rozwiązywanie problemów i konserwację.

Krzywe dopasowane do obciążenia zapobiegają niepotrzebnemu wyłączaniu i awariom: wyłączniki typu B do oświetlenia zapewniają wysoką odporność na zakłócenia, natomiast wyłączniki typu C do obciążeń mocy wytrzymują przepięcia rozruchowe; skutecznie rozwiązuje to typowe problemy, takie jak częste i uciążliwe wyłączanie lub brak wyłączania podczas usterek.

Podwójny mechanizm wyzwalający zapewniający czułą i niezawodną ochronę: Wyzwalanie termiczne zapewnia opóźnioną ochronę przed łagodnymi przeciążeniami, podczas gdy wyzwalanie elektromagnetyczne zapewnia natychmiastową ochronę przed nagłymi zwarciami, skutecznie radząc sobie z różnymi scenariuszami usterek.

Ognioodporne i przeciwwybuchowe dla wysokiego bezpieczeństwa: Wysokiej jakości ognioodporna obudowa i wewnętrzne siatki gaszące łuk zapobiegają płomieniom lub eksplozjom podczas zwarć, eliminując ryzyko pożaru w skrzynce rozdzielczej.

Instalacja modułowa ułatwiająca obsługę i konserwację: Standardowa konstrukcja szyny DIN zapewnia schludny układ i przejrzyste oznakowanie, dzięki czemu przyszła konserwacja, rozbudowa systemu i wymiana komponentów są niezwykle wygodne. V. Wyniki operacyjne po modernizacji

Całkowita eliminacja zagrożeń pożarowych w instalacjach elektrycznych: Precyzyjne wyzwalanie w reakcji na przeciążenia i zwarcia zapobiega przegrzaniu, spaleniu izolacji i pożarom gniazdek.

Znacząco poprawiona stabilność zasilania: Zoptymalizowane dopasowanie obciążenia zapewnia brak uciążliwych wyłączeń, przegrzania przełącznika lub wyładowań łukowych spowodowanych luźnymi połączeniami.

Precyzyjna izolacja usterek: awarie w pojedynczym obwodzie powodują odłączenie zasilania tylko dla tego obwodu, zapewniając nieprzerwane zasilanie innych i znacznie poprawiając wygodę użytkownika.

Znormalizowana dystrybucja mocy na zaciskach: Przejrzysta hierarchiczna ochrona (w górę/w dół) zapobiega nieselektywnemu wyłączeniu lub brakowi wyłączenia, w pełni spełniając standardy stopniowanej ochrony niskiego napięcia.

Pomyślna akceptacja bezpieczeństwa elektrycznego: Racjonalna segmentacja obwodów, odpowiedni dobór sprzętu i czułe mechanizmy zabezpieczające zapewniły pomyślne zakończenie modernizacji systemu elektrycznego w starszym kompleksie mieszkalnym.

VI. Podsumowanie sprawy

Miniaturowe wyłączniki automatyczne (MCB) to najbardziej krytyczne, szeroko stosowane i podstawowe urządzenia zabezpieczające na końcach systemów dystrybucji energii niskiego napięcia. Zostały specjalnie zaprojektowane do ochrony oświetlenia, gniazdek i małych obwodów zasilania w budynkach mieszkalnych, komercyjnych i przemysłowych. Porównawcze rozróżnienie: MCB (ochrona zacisków) → MCCB (ochrona odgałęzień) → ACB (ochrona głównej linii dochodzącej). Dzięki swoim kompaktowym rozmiarom, czułej reakcji i szczegółowemu sterowaniu obwodami wyłączniki nadprądowe stanowią ostateczną linię obrony w zapobieganiu pożarom instalacji elektrycznej na poziomie terminali i zapewnianiu bezpieczeństwa osobistego; są one niezbędnym standardowym elementem wszystkich projektów dystrybucji energii cywilnej i przemysłowej.

Dlaczego warto wybrać Junray Electrical?

Wybór Junray Electrical to nie tylko wybór dostawcy; to wybór niezawodnego partnera w zakresie bezpieczeństwa. Dysponujemy profesjonalnym zespołem składającym się z 50 osób, w tym 5 pełnoetatowych inżynierów wyceny, którzy mogą zapewnić Państwu szybkie i precyzyjne usługi dostosowane do indywidualnych potrzeb.

Obiecujemy zaoferować globalną szybką reakcję 7×24 godziny. Jeśli szukasz wyłącznika nadprądowego, który może chronić linie końcowe i spełniać standardy bezpieczeństwa, nie wahaj się dłużej. Skontaktuj się z nami natychmiast, aby uzyskać bezpłatne konsultacje techniczne i wyceny, a Junray Electrical zbuduje dla Ciebie bezpieczny, stabilny i wydajny system dystrybucji energii.

Często zadawane pytania

Pytanie: Jakie są różnice pomiędzy miniaturowymi wyłącznikami automatycznymi a wyłącznikami w obudowie z tworzywa sztucznego?

Odpowiedź: Główne różnice dotyczą rozmiaru i scenariuszy zastosowań. Miniaturowy wyłącznik automatyczny jest mniejszy i nadaje się do montażu na szynach skrzynki rozdzielczej. Stosowany jest głównie do ochrony linii końcowych (takich jak oświetlenie domowe i gniazdka) i jest tańszy. Podczas gdy wyłącznik w obudowie z tworzywa sztucznego jest większy i służy głównie do ochrony głównych linii. Do ochrony zacisków najbardziej ekonomicznym i rozsądnym wyborem jest zastosowanie miniaturowego wyłącznika automatycznego.

Pytanie: Czy ten wyłącznik można dostosować?

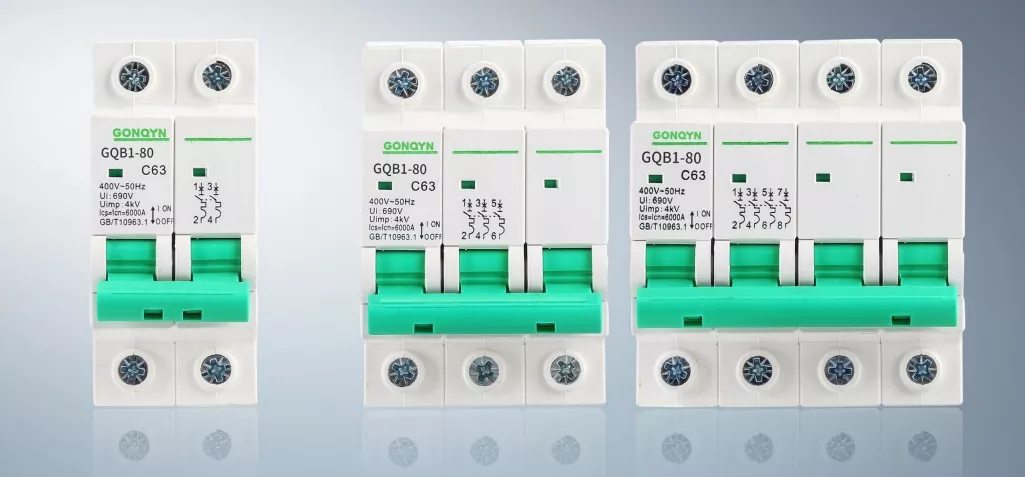

Odpowiedź: Tak, może. Możemy dostosować prąd znamionowy (6A - 63A), zdolność wyłączania (6kA - 10kA) i liczbę biegunów (1P - 4P) zgodnie z Twoimi konkretnymi wymaganiami, aby idealnie spełnić Twoje potrzeby w zakresie ochrony linii końcowej.

Pytanie: Czy instalacja tego wyłącznika jest skomplikowana?

Odpowiedź: Przyjmujemy znormalizowany projekt instalacji szynowej. Wystarczy włożyć go w standardową szynę skrzynki rozdzielczej i połączyć linie dopływową i odpływową. Nie są potrzebne żadne skomplikowane narzędzia, co znacznie skraca czas budowy.
