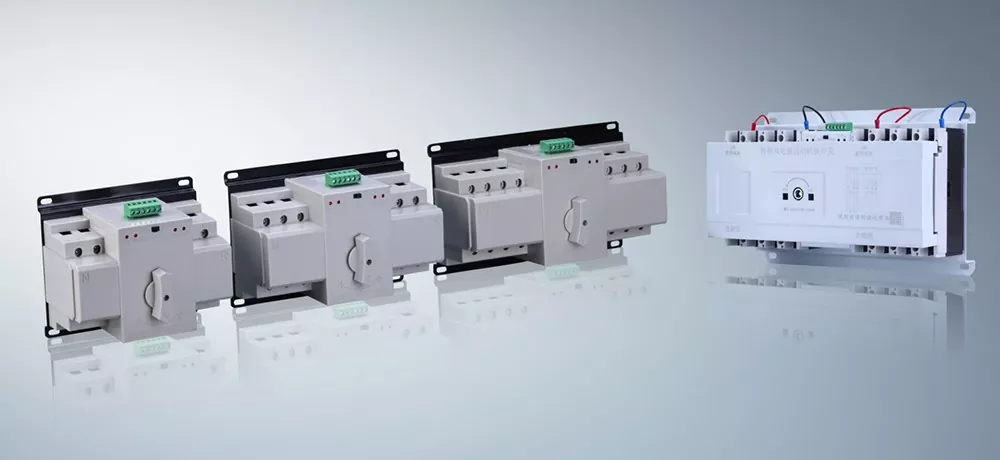

Automatyczny przełącznik transferu ATS Dual Power-PC

W scenariuszach takich jak szpitale, centra danych i wysokiej klasy budynki biurowe przerwa w dostawie prądu nawet na jedną sekundę może spowodować nieodwracalne straty – wyłączenie sprzętu medycznego wpływa na leczenie, przestój serwerów powoduje utratę podstawowych danych, a wyłączenie sprzętu produkcyjnego prowadzi do ogromnych strat. Tradycyjne podwójne zasilacze na poziomie CB składają się z dwóch połączonych ze sobą wyłączników, które nie tylko mają niewystarczającą zdolność wyłączania i nie są w stanie wytrzymać dużych prądów zwarciowych, ale także charakteryzują się małą szybkością przełączania (zwykle 1000-2500 milisekund), co jest niezwykle podatne na powodowanie rozszerzania się zwarć i zasadniczo nie jest w stanie zaspokoić zapotrzebowania na zasilacze o wysokiej niezawodności. Automatyczny przełącznik zasilania ATS Dual Power o zintegrowanej konstrukcji całkowicie kompensuje wady produktów na poziomie CB, tworzy linię obrony bezpieczeństwa zasilania w krytycznych scenariuszach i zapewnia zasilanie w każdej sekundzie.

Bezpośrednia odpowiedź na podstawowe zapotrzebowanie na zasilacze o wysokiej niezawodności

Komputer z automatycznym przełącznikiem zasilania ATS Dual Power koncentruje się na „niezawodności, szybkości i wydajności”. Każda zaleta dokładnie odpowiada podstawowym obawom nabywców, czyniąc ją bardziej konkurencyjną niż poziom CB, bardziej zgodną z rzeczywistymi potrzebami scenariuszy o wysokim popycie i zapewniającą większy spokój ducha zarówno podczas zakupów, jak i użytkowania.

Zintegrowana struktura na poziomie komputera PC, bardziej niezawodne wyzwalanie: Przyjmując zintegrowaną konstrukcję, różni się ona od podstawowej struktury poziomu CB, gdzie połączone są dwa wyłączniki. Nie ma żadnych zagrożeń mechanicznych związanych ze przesuwaniem lub ponownym włączeniem, a jego zdolność wyłączania znacznie przekracza poziom CB. Może z łatwością wyzwalać duże prądy zwarciowe, skutecznie zapobiegając rozwojowi zwarć i nadaje się do krytycznych scenariuszy o wysokich wymaganiach dotyczących zdolności wyłączania. Ściśle przestrzega podwójnych standardów IEC 60947-6-1 i GB/T 14048.11 zarówno w kraju, jak i za granicą, zapewniając profesjonalną wydajność.

Automatyczne i szybkie przełączanie, zasilanie nigdy nie jest przerywane: Wyposażony w inteligentny moduł detekcyjny, może monitorować stan pracy sieci energetycznej w czasie rzeczywistym. W przypadku przerwania zasilania sieciowego następuje natychmiastowe przełączenie na źródło zasilania rezerwowego. Szybkość przełączania jest znacznie większa niż w przypadku poziomu CB, spełniając wymagania przełączania na poziomie milisekund w krytycznych scenariuszach. Nie ma potrzeby ręcznej obsługi przez cały proces, zapewniając nieprzerwane zasilanie i doskonale rozwiązując podstawowe problemy związane z „brakem przerw w dostawie prądu” w szpitalach i centrach danych, chroniąc ciągłą pracę krytycznego sprzętu.

Wysoka stabilność i niska awaryjność, wygodniejsza konserwacja: Zintegrowana konstrukcja struktury upraszcza wewnętrzną strukturę mechaniczną, czyniąc ją bardziej stabilną w działaniu, a wskaźnik usterek jest znacznie niższy niż w przypadku poziomu wyłącznika. Nie ma potrzeby częstej konserwacji, co znacznie zmniejsza późniejsze koszty konserwacji. Jednocześnie jest kompatybilny z trudnymi środowiskami pracy, zapewniając stabilną pracę nawet podczas długotrwałej, ciągłej pracy, całkowicie eliminując obawy nabywców o niezawodność sprzętu.

Dane techniczne

Szczegółowe wprowadzenie

Junray Electrical kieruje się zasadą jakości i zwraca szczególną uwagę na każdy szczegół. Dzięki profesjonalnemu wykonaniu zapewnia długoterminową stabilną pracę automatycznego przełącznika zasilania ATS Dual Power - PC. Dzięki skrupulatnej dbałości o szczegóły eliminuje obawy zakupowe. Zintegrowana struktura na poziomie komputera PC ma większą zdolność przerywania i bardziej niezawodne działanie, całkowicie eliminując wady łączonej struktury na poziomie CB; inteligentna konstrukcja automatycznego przełączania monitoruje stan zasilania w czasie rzeczywistym, przełącza precyzyjnie i szybko, zapewniając nieprzerwane zasilanie; niezawodny mechanizm napędowy zapewnia precyzyjne otwieranie i zamykanie, płynne przełączanie bez opóźnień i charakteryzuje się wyjątkowo niską awaryjnością; ujednolicony projekt instalacji pozwala na bezpośrednią instalację w skrzynkach rozdzielczych i szafach sterowniczych, dzięki czemu instalacja jest wygodna i pozwala zaoszczędzić czas instalacji oraz koszty pracy, nadaje się do różnych układów szaf rozdzielczych.

Dostosowane specjalnie do scenariuszy o wysokiej niezawodności

Automatyczny przełącznik zasilania ATS Dual Power, z jego podstawowymi zaletami, takimi jak wysoka niezawodność i szybkie przełączanie, ma szerokie zastosowanie w różnych scenariuszach, które wymagają wysokiej niezawodności zasilania. Każdy scenariusz można precyzyjnie dopasować do wymagań, zapewniając bezpieczniejsze zasilanie i realnie osiągając „szycie na miarę”. W scenariuszach szpitalnej dystrybucji energii jest przystosowany do zasilania różnego rodzaju sprzętu medycznego w szpitalach, zapewniając ciągłą pracę sprzętu chirurgicznego i oddziałów intensywnej terapii, zapewniając bezpieczeństwo życia i spełniając normy elektryczne obiektów medycznych GB 16895.24-2005; w scenariuszach centrów danych jest dostosowany do podstawowego sprzętu, takiego jak serwery i przełączniki, unikając utraty danych i przerw w działalności z powodu przerw w dostawie prądu; w scenariuszach budynków mieszkalnych i biurowych jest przystosowany do zasilania mieszkańców wieżowców i biur komercyjnych, zapewniając niezakłócony tryb życia codziennego i działalność biurową; w scenariuszach przełączania podwójnego zasilania fotowoltaiki jest przystosowany do przełączania pomiędzy systemami fotowoltaicznymi a rezerwowymi źródłami zasilania, zapewniając stabilne zasilanie fotowoltaiczne i spełniając standardy przyłączeniowe elektrowni fotowoltaicznych GB/T 19964-2012.

Zapewnienie dostosowania

Jako profesjonalny producent, dostawca i fabryka automatycznego przełącznika zasilania ATS Dual Power w Chinach, firma Junray Electrical ściśle przestrzega krajowej normy dotyczącej automatycznych przełączników zasilania o podwójnym zasilaniu na poziomie komputera PC (GB/T 14048.11-2024). Każde urządzenie przechodzi trzy podstawowe testy: debugowanie po włączeniu zasilania, test przełączania i test wytrzymałości, aby upewnić się, że każde fabrycznie wykończone urządzenie może działać stabilnie i bezproblemowo przejść akceptację projektu. Oferujemy personalizację ilości kontaktów i prądu. W oparciu o Twoje wymagania dotyczące przełączania podwójnego zasilania, możemy dostosować ekskluzywny sprzęt. Niezależnie od tego, czy prowadzisz szpital, centrum danych, czy projekt fotowoltaiczny, można go precyzyjnie dostosować, co pozwala na bezproblemowe zakupy.

Dlaczego wybrać nas?

W porównaniu z podobnymi produktami innych producentów lepiej rozumiemy podstawowe wymagania dotyczące scenariuszy zasilania o wysokiej niezawodności i możemy lepiej odpowiedzieć na rzeczywiste obawy nabywców. Wybór komputera PC z automatycznym przełącznikiem zasilania ATS Dual Power firmy Junray Electrical to wybór wygody, spokoju ducha i bezpieczeństwa.

Potwierdzenie siły zawodowej: Dzięki wieloletnim dogłębnym badaniom i produkcji wysoce niezawodnych urządzeń do dystrybucji energii posiadamy kompletny system badań i rozwoju, produkcji i kontroli jakości, spełniający zarówno międzynarodowe, jak i krajowe standardy, zapewniający jakość.

Wyraźne zalety zróżnicowania: Zintegrowana konstrukcja na poziomie komputera PC jest mocniejsza, przełącza się szybciej i bardziej niezawodnie niż wyłącznik automatyczny na poziomie CB, precyzyjnie rozwiązując problemy związane z zasilaniem w kluczowych scenariuszach.

Usługi niestandardowe: Obsługuje dostosowywanie liczby obwodów i prądu, odpowiednie do potrzeb różnych scenariuszy, odrzucając „jeden rozmiar dla wszystkich”;

Kompleksowa i uważna obsługa: zapewnia profesjonalne doradztwo w zakresie wyboru przed sprzedażą oraz wsparcie w zakresie instalacji i uruchomienia po sprzedaży, zapewniając, że proces zakupu i użytkowania przebiega bezproblemowo i ułatwia płynny postęp projektu.

Skontaktuj się z nami już teraz, wybierz ten najlepszy wybór w zakresie wysoce niezawodnego sprzętu przełączającego z podwójnym zasilaniem, zbuduj linię obrony zasilania dla kluczowych scenariuszy, wyeliminuj ryzyko przerw w zasilaniu i upewnij się, że każdy zasilacz jest stabilny, bezpieczny i wydajny!

Studium przypadku modernizacji

I. Przegląd projektu

Projekt ten obejmuje modernizację systemu dystrybucji energii dla budynku szpitalnego i oddziału intensywnej terapii (OIOM) szpitala trzeciego stopnia. Przedstawia typowy scenariusz zasilania „obciążenia klasy I”, obejmujący obciążenia krytyczne, takie jak systemy zasilania sali operacyjnej, sprzęt do podtrzymywania życia na oddziałach intensywnej terapii, jednostki dostarczające tlen medyczny, pompy strażackie, windy i sprzęt precyzyjny w centralnej serwerowni. Obciążenia te wymagają absolutnej ciągłości – przerwy w dostawie prądu i chwilowe wyłączenia są surowo zabronione – co stawia niezwykle wysokie wymagania w zakresie szybkości przełączania, ciągłości zasilania i odporności na przepięcia/uderzenia. Oryginalny system wykorzystywał standardowe przełączniki podwójnego zasilania klasy CB, które charakteryzowały się niskimi prędkościami przełączania, podatnością na wyłączanie spowodowane wysokimi prądami rozruchowymi i fałszywym przełączaniem z powodu krótkich spadków napięcia. Wahania sieci często powodowały ponowne uruchamianie precyzyjnego sprzętu medycznego i przerywanie transmisji danych, co nie spełniało standardów nieprzerwanego zasilania wymaganych dla obciążeń klasy I.

Aby zachować zgodność z obowiązkowymi przepisami dotyczącymi obciążeń klasy I i zapewnić ciągłą pracę sprzętu ratunkowego, system został w pełni zmodernizowany do zintegrowanych automatycznych przełączników zasilania o podwójnym zasilaniu klasy PC. Umożliwia to szybkie przełączanie pomiędzy dwoma niezależnymi źródłami zasilania sieciowego i generatorem zapasowym, zapewniając zerowe przerwy w zasilaniu, brak fałszywych wyłączeń i absolutną niezawodność działania.

II. Problemy przed modernizacją

Konstrukcja klasy CB nie jest odporna na uderzenia i jest podatna na fałszywe zadziałania: Ze względu na montaż oparty na wyłącznikach, prądy rozruchowe powstające podczas rozruchu silnika i chwilowe wahania sieci mogą z łatwością wywołać fałszywe wyłączenia, odcinając zasilanie krytycznych urządzeń.

Mała prędkość przełączania nieodpowiednia dla sprzętu precyzyjnego: czasy przełączania klasy CB wahają się od 1 do 2 sekund, przekraczając tolerancję utraty mocy precyzyjnego sprzętu medycznego i serwerów, co często powodowało ponowne uruchomienie sprzętu i utratę danych.

Niespełnienie standardów akceptacji obciążenia klasy I: Przepisy surowo zabraniają stosowania przełączników klasy CB do obciążeń klasy I – w tym pomp przeciwpożarowych, wind i podstawowego wyposażenia serwerowni – co stwarza krytyczny problem dotyczący zgodności.

Wysokie ryzyko połączenia równoległego: Mechanizmowi blokującemu zespołu podwójnego wyłącznika brakowało precyzji; długotrwałe zużycie mechaniczne stwarzało ryzyko przypadkowego równoległego połączenia dwóch źródeł prądu.

Słaba stabilność przy dużych obciążeniach: Styki były podatne na przegrzanie i wibracje podczas uruchamiania i wyłączania obciążeń o dużej mocy, co zagrażało ciągłości zasilania.

III. Plan konfiguracji sprzętu

Zgodnie ze standardami szpitalnymi dotyczącymi obciążeń mocy „Klasy I” oraz wymogami bezpieczeństwa przeciwpożarowego dla obciążeń krytycznych, w głównych szafach rozdzielczych zasilania zastosowano zintegrowane automatyczne przełączniki zasilania o podwójnym zasilaniu (ATS) klasy PC. Wyposażone w czystą strukturę przełącznika obciążenia bez mechanizmów wyzwalających wyłącznik, jednostki te oferują wysoką tolerancję na prąd udarowy, szybkie prędkości przełączania i precyzyjną blokadę mechaniczną, co czyni je idealnymi do krytycznych, nieprzerwanych obciążeń.

Podstawowe specyfikacje sprzętu

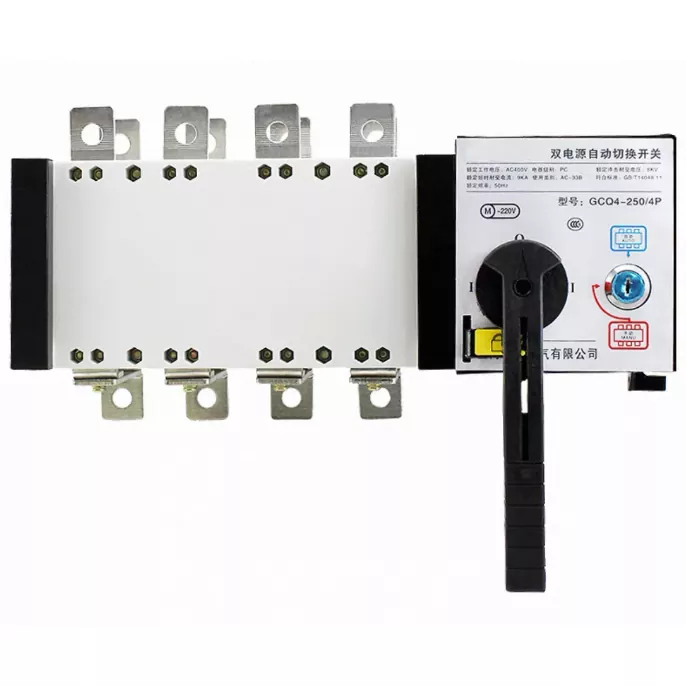

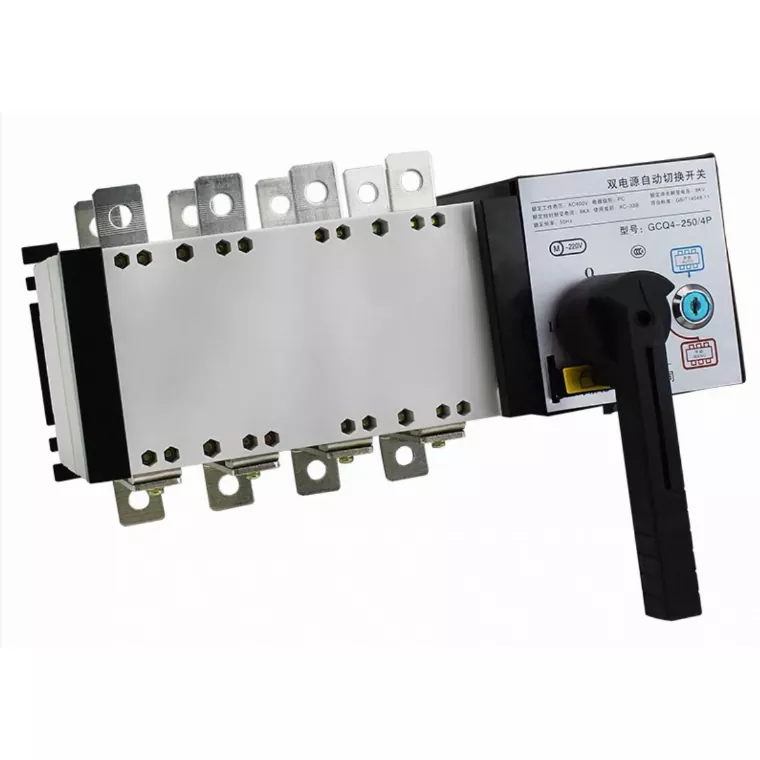

Model: Zintegrowany automatyczny przełącznik zasilania o podwójnym zasilaniu (ATS) klasy PC

Napięcie znamionowe: AC 380 V/220 V

Prąd znamionowy: 160 A–250 A (odpowiedni do głównego zasilania szpitala i obciążeń serwerowni)

Cechy konstrukcyjne: Zintegrowana konstrukcja jednostki; brak niezależnych wyłączników automatycznych; brak mechanizmów wyzwalających przeciążenie

Szybkość przełączania: Ultraszybkie przełączanie (0,1–0,5 s); spełnia wymagania nieprzerwanej pracy urządzeń precyzyjnych

Tolerancja: wytrzymuje prądy udarowe rozruchu silnika; brak wyłączeń lub nieprawidłowego działania podczas krótkotrwałych przeciążeń

Metoda blokowania: Precyzyjnie zintegrowana blokada mechaniczno-elektryczna; całkowicie uniemożliwia równoległe podłączenie dwóch źródeł prądu

Obowiązujące obciążenia: obciążenia szpitalne klasy I, pompy strażackie, windy, centra danych i sprzęt krytyczny wymagający nieprzerwanego zasilania

IV. Najważniejsze informacje o aplikacji

Zintegrowana struktura eliminuje fałszywe wyzwalanie: Konstrukcja klasy PC wyklucza funkcje wyłączania w przypadku przeciążenia/zwarcia; urządzenie obsługuje tylko przełączanie i nie wyłącza się niepotrzebnie, skutecznie rozwiązując problemy z przerwami w dostawie prądu spowodowane prądami udarowymi w krytycznym sprzęcie.

Ultraszybkie przełączanie, naprawdę nieprzerwane: przełączanie na poziomie milisekund zapewnia płynne przejścia podczas migotania sieci lub chwilowych spadków napięcia, zapobiegając ponownym uruchomieniom lub utracie danych precyzyjnego sprzętu medycznego i IT.

Doskonała tolerancja na przepięcia: Zaprojektowane, aby wytrzymać przepięcia przy uruchamianiu pomp wodnych, wind i dużych maszyn; tolerancja znacznie przekracza standardy klasy CB; stabilna, chłodna praca w warunkach dużego obciążenia.

Wysoce niezawodne blokowanie: Precyzyjnie zintegrowana struktura blokady mechanicznej minimalizuje zużycie; zapewnia płynną, pozbawioną zacięć pracę przez długi czas przy zerowym ryzyku równoległego podłączenia źródła zasilania.

Zgodność z obowiązkowymi normami dotyczącymi obciążenia klasy I: Spełnia rygorystyczne wymagania prawne (przepisy dotyczące bezpieczeństwa elektrycznego i przeciwpożarowego budynków) nakazujące stosowanie przełączników podwójnego zasilania klasy PC dla krytycznych obciążeń klasy I; zapewnia 100% zdawalności inspekcji. V. Wydajność operacyjna po modernizacji

Prawdziwe nieprzerwane zasilanie krytycznego sprzętu: sprzęt medyczny, serwerownie i systemy przeciwpożarowe nie przestoiły się ani nie uruchomiły ponownie podczas wielokrotnych wahań sieci, chwilowych przerw w dostawie prądu i testów przełączania generatorów.

Całkowita eliminacja uciążliwych wyłączeń: Prądy rozruchowe i krótkotrwałe przeciążenia nie powodują już przypadkowych rozłączeń; stabilność zasilania osiągnęła 100%.

Precyzyjne przełączanie bez drgań i przegrzania: Styki pozostają stabilne, a wzrost temperatury utrzymuje się w normalnych granicach podczas długotrwałej pracy pod dużym obciążeniem; nie występują żadne mechaniczne zacięcia ani nietypowe dźwięki.

Pełna zgodność z normami bezpieczeństwa przeciwpożarowego i akceptacji medycznej: Zgodna konfiguracja dla obciążeń klasy I oraz niezawodna logika przełączania zapewniły pomyślne zakończenie specjalistycznych kontroli odbiorczych.

Wyjątkowo niski wskaźnik awaryjności konserwacyjnej: Prosta konstrukcja, brak wrażliwych elementów wyzwalających i długa żywotność mechaniczna powodują minimalne długoterminowe koszty konserwacji.

VI. Podsumowanie sprawy

Sprzęt do przesyłu podwójnego zasilania klasy PC został zaprojektowany specjalnie dla obciążeń klasy I, pomp strażackich, wind, szpitali, centrów danych i krytycznych serwerowni. Kluczowe zalety to zintegrowana konstrukcja, brak mechanizmu wyzwalającego, wysoka odporność na przepięcia, szybkie prędkości przełączania i odporność na fałszywe działania. Podczas gdy urządzenia klasy CB są używane do standardowych obciążeń klasy II, urządzenia klasy PC obsługują krytyczne obciążenia klasy I, przy czym każde z nich ma odmienne role i rygorystyczne standardy regulacyjne. Sprzęt klasy PC zasadniczo rozwiązuje problemy, takie jak chwilowe przerwy w dostawie prądu, uciążliwe wyłączanie i ponowne uruchamianie sprzętu przy obciążeniach krytycznych, służąc jako podstawowy element zapewniający wysoką jakość dystrybucji energii oraz bezpieczne i niezawodne zasilanie budynków.
