Rozdzielnica napięcia GGD

Jakie są zalety tej szafy rozdzielczej niskiego napięcia?

Super mocna stalowa podpora typu 8MF

W rozdzielnicy napięcia GGD zastosowano specjalnie zaprojektowaną, formowaną na zimno stal 8MF jako ramę, która jest zintegrowana i spawana. Sztywność i nośność szafy są niezwykle mocne, dzięki czemu mogą wytrzymać szyny zbiorcze o dużym natężeniu prądu i wyłączniki automatyczne o dużej wytrzymałości. Nie odkształca się podczas długotrwałej eksploatacji oraz jest odporny na uderzenia i wibracje.

Stabilne łożysko o wysokim prądzie

Obsługuje prąd znamionowy do 3150 A, który jest w stanie wytrzymać duże obciążenia poboru mocy w dużych fabrykach i centrach danych. Dzięki wielkogabarytowym szynom miedzianym ma dużą obciążalność prądową, niski wzrost temperatury i zapewnia długoterminową stabilną pracę przy wysokim prądzie.

Elastyczna rozbudowa dzięki płynnemu połączeniu szafy

Obsługuje płynne łączenie wielu szaf w celu instalacji równoległej. Zgodnie z planem pomieszczenia rozdzielczego może elastycznie rozszerzać obwody i pojemność, tworząc kompletny kompletny system dystrybucji niskiego napięcia, z schludnym układem i oszczędnością miejsca w pomieszczeniu rozdzielczym.

Tabela parametrów technicznych

Szczegółowy pokaz rzemiosła

1. Rama stalowa 1,8 MF

Specjalna stal formowana na zimno, o dużej nośności i dobrej sztywności, odporna na wstrząsy i uderzenia.

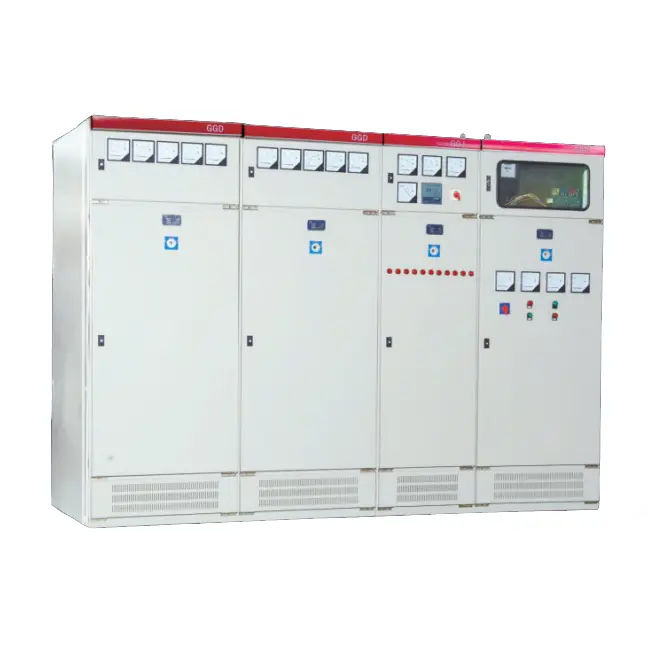

2. Bezproblemowa i zintegrowana konstrukcja szafki

Wiele szaf jest płynnie połączonych bez przerw, a ogólny układ jest schludny, co pozwala zaoszczędzić miejsce w pomieszczeniu dystrybucyjnym.

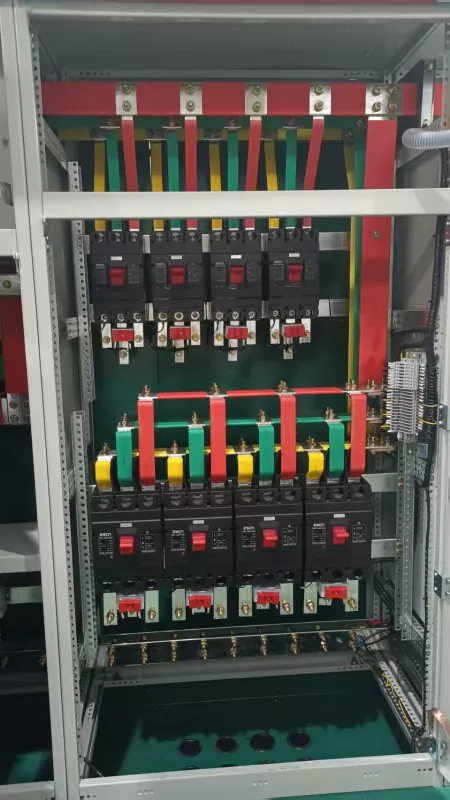

3. Wielkogabarytowe szyny miedziane

Pogrubione szyny miedziane o dużej obciążalności prądowej, dobrze chronionej izolacji i stabilnej pracy przy wysokim prądzie.

4. Pełna ochrona uziemienia

System uziemienia całej szafy z niezawodnym uziemieniem zapewniającym bezpieczeństwo elektryczne.

5. Standardowe pozycje wlotu i wylotu

Rozdzielnica napięcia GGD jest zarezerwowana ze standardowymi otworami wlotowymi i wylotowymi, odpowiednimi dla różnych wymagań dotyczących okablowania inżynieryjnego.

Jakie są obowiązujące scenariusze?

Duże fabryki: Dystrybucja niskiego napięcia w głównych pomieszczeniach dystrybucyjnych dużych fabryk i parków przemysłowych

Centra danych: dystrybucja niskiego napięcia dla klastrów serwerów

Obsługa zasilania: Linie odpływowe i dopływowe niskiego napięcia podstacji oraz transformatory skrzynkowe

Kompleksy handlowe: Główne pomieszczenia dystrybucyjne dużych centrów handlowych, budynków biurowych, hoteli oraz przedsiębiorstw przemysłowych i górniczych

Projekty infrastrukturalne: wielkoskalowa dystrybucja niskiego napięcia dla lotnisk, szpitali i transportu kolejowego

Projekt centrum danych w Malezji

Przegląd projektu

·Nazwa projektu: Projekt dystrybucji zasilania centrum danych

·Lokalizacja: Malezja

·Termin realizacji: marzec 2026

·Skala projektu: 200 szaf serwerowych; całkowite obciążenie IT 2MW

Używane produkty

·Model: Rozdzielnica niskiego napięcia typu GGD (dostosowana do centrów danych)

·Ilość: 16 sztuk

·Konfiguracja: Linie wejściowe dwutorowe + wiązka szynowa + szafy zasilające + kompensacja kondensatorów

·Certyfikacja: Certyfikat CE; zgodny z malezyjskimi standardami SIRIM

·Wymagania specjalne: Wysoka niezawodność, automatyczne przesyłanie podwójnej mocy, zasilanie bez przerw

Rozwiązanie

Aby spełnić rygorystyczne wymagania dotyczące niezawodności centrum danych, dostarczyliśmy specjalistyczne rozwiązanie w zakresie dystrybucji zasilania:

1. Konstrukcja o wysokiej niezawodności

·Dwutorowe linie przychodzące plus konfiguracja magistrali; trzy źródła zasilania służące jako wzajemne rezerwy

·Wyposażony w ATS (automatyczne przełączniki transferu); czas przełączania poniżej 100 ms

·W wyłącznikach głównych zastosowano wyłączniki powietrzne (ACB) marki ABB, zapewniające najwyższą niezawodność

· System szyn zbiorczych wykorzystuje w pełni izolowane szyny miedziane, aby zapewnić wysokie standardy bezpieczeństwa

2. Funkcje specyficzne dla centrum danych

·Inteligentne liczniki energii zainstalowane w celu monitorowania w czasie rzeczywistym napięcia, prądu, mocy i jakości energii

·Obsługuje protokół komunikacyjny Modbus w celu integracji z systemem DCIM centrum danych

·Liczniki energii na każdym obwodzie wyjściowym umożliwiają pomiar na poziomie szafy

·Wyposażone w urządzenia przeciwprzepięciowe (SPD) do ochrony odgromowej i przeciwprzepięciowej

3. Adaptacja do środowiska tropikalnego

·Obudowa malowana proszkowo antykorozyjnie, zaprojektowana z myślą o gorącym i wilgotnym klimacie Malezji

·Wewnętrzne czujniki temperatury/wilgotności i regulatory kondensacji

· Konstrukcja odprowadzania ciepła przeznaczona do klimatyzacji zapewnia stabilną pracę sprzętu IT

· Stopień ochrony IP40 (odporność na kurz i wilgoć)

Informacje zwrotne od klientów

„Centra danych wymagają wyjątkowo wysokiej niezawodności w dystrybucji energii, a rozdzielnica Junray GGD doskonale spełniła nasze wymagania. Przesyłanie podwójnego zasilania przebiega bezproblemowo, a inteligentne funkcje monitorowania są bardzo praktyczne, umożliwiając nam śledzenie zużycia energii w każdym obwodzie w czasie rzeczywistym. Biorąc pod uwagę wilgotną pogodę w Malezji, ich odporna na wilgoć konstrukcja jest doskonała; po kilku miesiącach użytkowania wnętrze pozostaje czyste i suche”.

— Pan Li, kierownik ds. operacji i konserwacji centrum danych

Dlaczego warto wybrać Junray Electrical?

Junray Electrical jest profesjonalnym producentem i dostawcą rozdzielnic napięcia GGD w Chinach. Posiadamy własną fabrykę, a wszystkie nasze produkty są ściśle zgodne ze standardami ISO, CCC, CE, CNAS i CQC. Każdy produkt przed opuszczeniem fabryki przechodzi rygorystyczną kontrolę i testy wydajności, zapewniając jego stabilną pracę w złożonych środowiskach pracy. Oferujemy elastyczne usługi OEM/ODM, a także niestandardowe usługi projektowe, aby dokładnie spełnić Twoje specyficzne wymagania projektowe. Nawiązaliśmy długoterminowe i stabilne relacje kooperacyjne z wieloma klientami w Azji, Afryce, na Bliskim Wschodzie i Ameryce Południowej oraz zgromadziliśmy bogate doświadczenie w handlu międzynarodowym i wymaganiach rynku globalnego. Jeśli masz jakiekolwiek pytania, skontaktuj się z nami!
